বিশ্বস্ত আমেরিকান টাইপ সাবস্টেশন প্রস্তুতকারক

যখন নগর পরিকল্পনাবিদরা আবাসিক সম্প্রদায়গুলিতে জমির অভাব এবং আকাশচুম্বী রিয়েল এস্টেট খরচের মুখোমুখি হন, তখন তারা জিজ্ঞাসা করেন: কোন সাবস্টেশন কনফিগারেশন বহিরঙ্গন বিতরণ নেটওয়ার্কগুলির জন্য নির্ভরযোগ্যতার সাথে আপস না করেই সবচেয়ে ছোট পদচিহ্ন সরবরাহ করে? Lugao Power Co., Ltd. আমাদের আমেরিকান টাইপ সাবস্টেশন সলিউশনের সাথে এর উত্তর দেয়, একটি স্বতন্ত্র তিন-বগি ডিজাইন-ট্রান্সফরমার, উচ্চ-ভোল্টেজ, এবং কম-ভোল্টেজ বিভাগ-সহ একটি সম্পূর্ণ সিল করা তেল-নিমজ্জিত ট্রান্সফরমার ইউনিট যা প্রায় এক-তৃতীয়াংশ ইউরোপীয় আয়তনের এক-তৃতীয়াংশ দখল করে। এটি স্থান-সীমাবদ্ধ শহুরে বিতরণের জন্য চূড়ান্ত সমাধান।

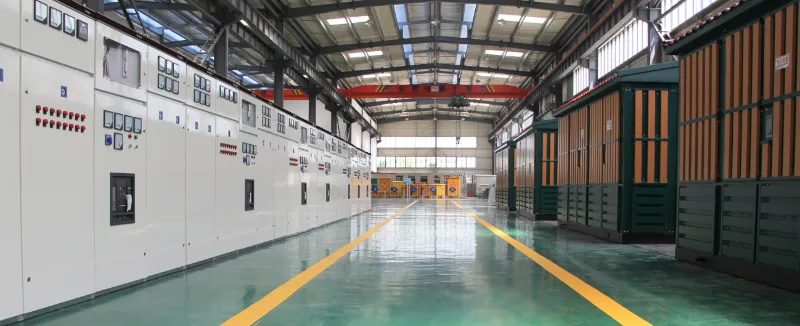

American type substation factory

কিভাবে আমেরিকান এবং মধ্যে নির্বাচন করুনইউরোপীয় টাইপ সাবস্টেশনআপনার প্রকল্পের জন্য?

যোগ্য বক্স-টাইপ ট্রান্সফরমার সাবস্টেশন সরবরাহকারীদের মূল্যায়ন করার সময়, প্রকৌশল সংগ্রহকারী দলগুলি প্রায়শই জিজ্ঞাসা করে: আমাদের বিতরণ নেটওয়ার্কের জন্য আমাদের কি আমেরিকান বা ইউরোপীয় ডিজাইনের মান নির্দিষ্ট করা উচিত? উত্তরটি উপলব্ধ সাইট এলাকা, আঞ্চলিক গ্রিড পছন্দ এবং ইনস্টলেশন পরিবেশের উপর নির্ভর করে।

আমেরিকান-টাইপ সাবস্টেশনগুলিতে একটি স্বতন্ত্র তিন-বগির নকশা রয়েছে—ট্রান্সফরমার, উচ্চ-ভোল্টেজ, এবং কম-ভোল্টেজ বিভাগ-সহ ট্রান্সফরমার বগি সাধারণত সম্পূর্ণ সিল করা, তেল-নিমজ্জিত ইউনিট ব্যবহার করে। এই নকশাটি কমপ্যাক্ট পদচিহ্নের উপর জোর দেয়, প্রায় এক-তৃতীয়াংশ থেকে এক-পঞ্চমাংশ সমতুল্য ক্ষমতার ইউরোপীয়-টাইপ ইউনিটের ভলিউম প্রদান করে। হ্রাসকৃত ভলিউম এটিকে আবাসিক সম্প্রদায়, শহুরে বিতরণ নেটওয়ার্ক এবং স্থান-সীমাবদ্ধ ইয়ার্ডগুলিতে বহিরঙ্গন ইনস্টলেশনের জন্য বিশেষভাবে উপযুক্ত করে তোলে যেখানে জমির খরচ নিষিদ্ধ।

রুম-ভিত্তিক ইউরোপীয় ডিজাইনের বিপরীতে যা পরিষেবা অ্যাক্সেসকে অগ্রাধিকার দেয়, আমেরিকান-টাইপ কনফিগারেশন ঘনত্বের জন্য অপ্টিমাইজ করা হয়েছে। সিল করা ট্যাঙ্কের নকশাটি বিস্তৃত রক্ষণাবেক্ষণ করিডোরের প্রয়োজনীয়তা দূর করে, রাস্তার পাশের প্রান্ত, ছোট ইউটিলিটি প্লট বা আবাসিক যৌগের মধ্যে সীমাবদ্ধ স্থানগুলিতে ইনস্টলেশনের অনুমতি দেয়। এই স্থান দক্ষতা বিকাশকারী এবং ইউটিলিটিগুলির জন্য উল্লেখযোগ্য জমি অধিগ্রহণ খরচ সঞ্চয় সরাসরি অনুবাদ করে।

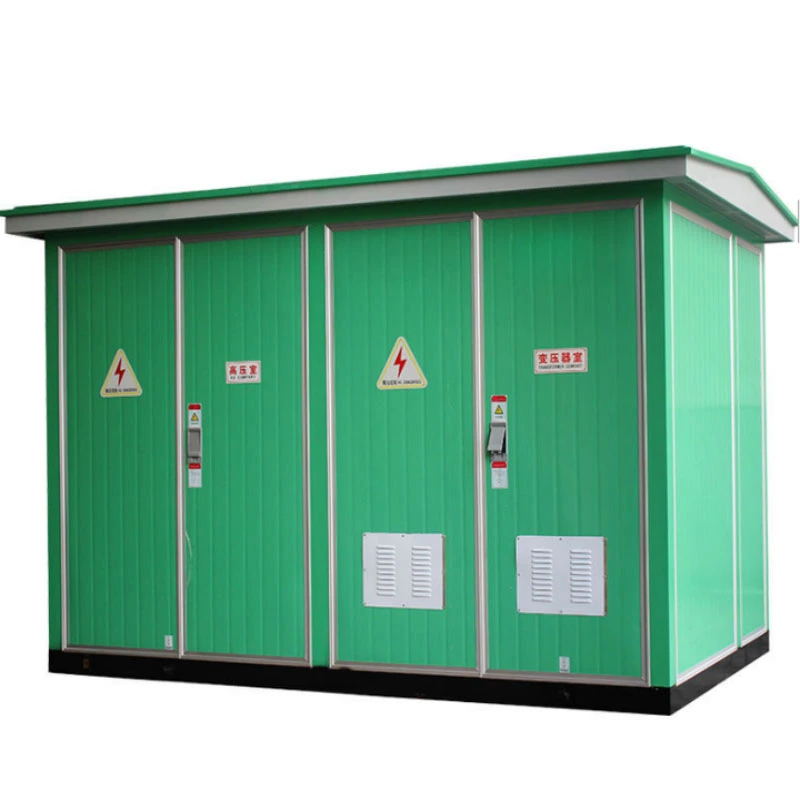

American type substation

কীভাবে লুগাও একটি কমপ্যাক্ট ঘেরে অস্তরক অখণ্ডতা নিশ্চিত করে?

আমেরিকান-টাইপ সাবস্টেশনগুলি অবশ্যই উল্লেখযোগ্যভাবে হ্রাসকৃত ভলিউমের মধ্যে বজ্রপাত, ওভারভোল্টেজ স্যুইচিং এবং ক্রমাগত লোড-প্ররোচিত তাপীয় চাপ সহ্য করতে হবে।লুগাওআমেরিকান টাইপ সাবস্টেশনগুলি কঠোর পরীক্ষার মাধ্যমে যাচাইকৃত উচ্চ-ডাইইলেকট্রিক ফাউন্ডেশনের সাথে ইঞ্জিনিয়ার করা হয়: এক মিনিটের জন্য 42 কেভিতে পাওয়ার ফ্রিকোয়েন্সি সহ্য করে এবং উচ্চ-ভোল্টেজের দিকে 75 কেভিতে বজ্রপাত সহ্য করে। এই থ্রেশহোল্ডগুলি আমেরিকান (ANSI/IEEE) এবং আন্তর্জাতিক মান উভয়ই পূরণ করে বা অতিক্রম করে, অভ্যন্তরীণ ট্রান্সফরমার উইন্ডিং এবং সুইচগিয়ার উপাদানগুলিকে গ্রিডের ব্যাঘাত থেকে রক্ষা করে।

কমপ্যাক্ট নকশা উচ্চতর তাপ ব্যবস্থাপনা দাবি. আমাদের পূর্ণ-লোড তাপমাত্রা বৃদ্ধি পায়—হাই-ভোল্টেজ উইন্ডিং-এ আনুমানিক 45.1 K এবং কম-ভোল্টেজ উইন্ডিং-এ 52.9 K — ধারাবাহিকভাবে IEEE নির্ধারিত সীমার মধ্যে থাকে। ঘের নকশা অপ্টিমাইজড বায়ুচলাচল পথ এবং তাপ-অপচয় পৃষ্ঠগুলিকে অন্তর্ভুক্ত করে যা সক্রিয়ভাবে গুরুত্বপূর্ণ উপাদানগুলি থেকে তাপকে দূরে সরিয়ে দেয়, স্থানীয় হটস্পটগুলি প্রতিরোধ করে যা কাগজের নিরোধককে হ্রাস করে এবং সিল করা ট্যাঙ্কের পরিবেশে তেল বার্ধক্যকে ত্বরান্বিত করে।

কি কাঠামোগত এবং পরিবেশগত সুরক্ষা একীভূত হয়?

আবহাওয়া, ধূলিকণা এবং দুর্ঘটনাজনিত প্রভাবের সংস্পর্শে, কমপ্যাক্ট সাবস্টেশন ঘেরটি পরিবেশগত অবক্ষয়ের বিরুদ্ধে প্রথম প্রতিরক্ষা হিসাবে কাজ করে। লুগাও আমেরিকান-টাইপ সাবস্টেশনগুলি IP44 সুরক্ষা রেটিং অর্জন করে, কঠিন কণার প্রবেশ এবং জলের স্প্ল্যাশগুলির বিরুদ্ধে কার্যকর প্রতিরোধ প্রদান করে, উপাদানগুলির সংস্পর্শে থাকা খোলা গজ স্থাপনের জন্য তাদের আদর্শ করে তোলে। ক্ষয়-প্রতিরোধী স্টিল থেকে ক্ষয়রোধী পৃষ্ঠের চিকিত্সার সাথে নির্মিত, হাউজিংটি চরম পরিবেষ্টিত তাপমাত্রা, উচ্চ আর্দ্রতা এবং ক্ষয়কারী উপকূলীয় বায়ুমণ্ডল সহ্য করে, কয়েক দশকের পরিষেবার জন্য কাঠামোগত অখণ্ডতা নিশ্চিত করে।

সম্পূর্ণরূপে সিল করা ট্রান্সফরমার বগি পরিবেশগত সুরক্ষার একটি অতিরিক্ত স্তর সরবরাহ করে। প্রচলিত তেল-ভরা ইউনিটগুলির বিপরীতে যেগুলির জন্য কনজারভেটর ট্যাঙ্ক এবং সিলিকা জেল শ্বাস-প্রশ্বাসের প্রয়োজন হয়, লুগাও-এর আমেরিকান-টাইপ ইউনিটগুলিতে একটি সম্পূর্ণ সিল করা নকশা রয়েছে যা আর্দ্রতা প্রবেশ এবং তেলের অক্সিডেশন প্রতিরোধ করে, শ্বাস-প্রশ্বাসের প্রতিস্থাপন এবং তেল টপ-আপের সাথে যুক্ত রক্ষণাবেক্ষণকে দূর করে।

লুগাও কীভাবে কমপ্যাক্ট ডিজাইনে শর্ট-সার্কিট প্রতিরোধ ক্ষমতা যাচাই করে?

ডিস্ট্রিবিউশন নেটওয়ার্ক অনিবার্যভাবে ফল্ট স্রোত অনুভব করে। একটি সাবস্টেশনের অভ্যন্তরীণ বিকৃতি বা বাসবারের ক্ষতি ছাড়াই এই ঘটনাগুলি থেকে বাঁচার ক্ষমতা আলোচনার যোগ্য নয়। লুগাও আমেরিকান টাইপ সাবস্টেশনগুলি শর্ট-সার্কিট প্রতিরোধের জন্য পরীক্ষা করা হয়—উদাহরণ রেটিংগুলির মধ্যে রয়েছে উচ্চ-ভোল্টেজের দিকে 20 kA RMS-সহ পরীক্ষা-পরবর্তী পরিদর্শনগুলি বাসবার জয়েন্টের অখণ্ডতা এবং শূন্য কাঠামোগত বিকৃতি নিশ্চিত করে৷ কমপ্যাক্ট, অনমনীয় ট্যাঙ্কের কাঠামো আসলে অভ্যন্তরীণ স্প্যানগুলিকে কমিয়ে যান্ত্রিক শক্তি বৃদ্ধি করে যা ইলেক্ট্রোম্যাগনেটিক শক্তির অধীনে বিচ্যুত হতে পারে, প্রকল্প প্রকৌশলীদের আশ্বস্ত করে যে আমাদের সাবস্টেশনগুলি সবচেয়ে বেশি চাহিদাযুক্ত ফল্ট পরিস্থিতিতে সিস্টেমের স্থিতিশীলতা বজায় রাখে।

কি ক্ষমতা, ভোল্টেজ, এবং কনফিগারেশন বিকল্প লুগাও সরবরাহ করতে পারে?

লুগাও-এর ISO9001 এবং SGS-প্রত্যয়িত উত্পাদন কর্মশালা, পেশাদার সমাবেশ লাইন এবং পূর্ণ-পাওয়ার টেস্ট বে দিয়ে সজ্জিত, ANSI, IEEE, GB, CE, এবং CCC আন্তর্জাতিক মানের সাথে কঠোরভাবে আমেরিকান টাইপ সাবস্টেশন তৈরি করে, ব্যয়বহুল সাইট পরিবর্তন ছাড়াই সরাসরি প্লাগ-এন্ড-প্লে স্থাপন সমর্থন করে।

Lugao's ISO9001 production workshop

CE international standards of Box-type Transformer substation

ভোল্টেজ ক্লাস এবং ক্যাপাসিটি রেঞ্জ

30kV / 35kV আমেরিকান টাইপ সাবস্টেশন:ইউটিলিটি ডিস্ট্রিবিউশন সাবস্টেশন, উইন্ড ফার্ম কালেক্টর সিস্টেম এবং ভারী শিল্প অঞ্চলগুলির জন্য ডিজাইন করা হয়েছে যার জন্য শক্তিশালী শর্ট-সার্কিট সহ্য করে এবং কম আংশিক স্রাব মাত্রা সহ মাঝারি-ভোল্টেজ রূপান্তর প্রয়োজন। বহিরঙ্গন ইনস্টলেশনের জন্য অপ্টিমাইজ করা কমপ্যাক্ট তিন-বগি লেআউট বৈশিষ্ট্যগুলি।
24kV (20kV) স্মার্ট/কমপ্যাক্ট বক্স সাবস্টেশন：HV এবং LV উভয় দিকেই বুদ্ধিমান মডিউল দিয়ে সজ্জিত, রিমোট কন্ট্রোল, সেন্সিং, সিগন্যালিং এবং স্টেট গ্রিড অটোমেশন অ্যাপ্লিকেশনের জন্য নিয়ন্ত্রণ সক্ষম করে। শহুরে উঁচু ভবন, আবাসিক বাড়ি এবং পৌরসভা অবকাঠামোর জন্য উপযুক্ত।
11kV / 10kV ডিস্ট্রিবিউশন সাবস্টেশন:বাণিজ্যিক কমপ্লেক্স, আবাসিক সম্প্রদায় এবং গ্রামীণ বিদ্যুতায়ন প্রকল্পের জন্য আদর্শ। একটি ঢেউতোলা ট্যাঙ্ক ডিজাইন বা ড্রাই-টাইপ ট্রান্সফরমার বিকল্পগুলি বৈশিষ্ট্যযুক্ত, সংরক্ষণকারী রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে এবং কঠোর বহিরঙ্গন পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

ট্রান্সফরমার এবং সুইচগিয়ার বিকল্প

লুগাও নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা মেলে নমনীয় অভ্যন্তরীণ কনফিগারেশন অফার করে:

· ট্রান্সফরমার প্রকার: সম্পূর্ণরূপে সিল তেল-নিমজ্জিত(S9, S11, S13, SH15) বা ড্রাই-টাইপ (SCB10, SCB11, SCBH15) বিকল্পগুলি, অগ্নি-নিরাপত্তা এবং পরিবেশগত পছন্দগুলি মিটমাট করে৷ সিল করা ট্যাঙ্কের নকশা তেল সংরক্ষক এবং শ্বাসযন্ত্রের রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে।

· হাই-ভোল্টেজ সুইচগিয়ার:লোড সুইচ বা ভ্যাকুয়াম সার্কিট ব্রেকার কনফিগারেশন সহ XGN15, HXGN17, বা KYN28A ক্যাবিনেট, সাপোর্টিং রিং নেটওয়ার্ক, টার্মিনাল বা ডুয়াল পাওয়ার সাপ্লাই মোড।

· লো-ভোল্টেজ বিতরণ:GGD, GCS, বা MNS সুইচগিয়ার ইনকামিং, আউটগোয়িং, এবং প্রতিক্রিয়াশীল ক্ষতিপূরণ ফাংশন, সমর্থনকারী প্যানেল-টাইপ বা ক্যাবিনেট-মাউন্ট করা কাঠামো।

মহাকাশ-সীমাবদ্ধ শহুরে সাইটগুলির জন্য আদর্শ আমেরিকান-টাইপ সাবস্টেশন কীভাবে নির্বাচন করবেন?

প্রচুর ফ্লোর স্পেস সহ ঐতিহ্যবাহী সাবস্টেশনগুলির জন্য, প্রচলিত বিল্ডিং-টাইপ ইনস্টলেশনগুলি সম্ভবপর থাকে। যাইহোক, শহুরে আবাসিক সম্প্রদায়, যানজটপূর্ণ বাণিজ্যিক জেলা এবং রাস্তার পাশে স্থাপনাগুলি স্থান-অনুকূলিত সমাধানের দাবি করে। আমেরিকান-টাইপ সাবস্টেশন, তাদের কমপ্যাক্ট ভলিউম সহ (ইউরোপীয়-টাইপের সমতুল্যের এক-তৃতীয়াংশ থেকে এক-পঞ্চমাংশ), এই অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত যেখানে জমির খরচ নিষিদ্ধ। Lugao কাস্টমাইজড ফুটপ্রিন্ট অপ্টিমাইজেশান অফার করে, উচ্চ-ঘনত্বের সুইচগিয়ার এবং ইন্টিগ্রেটেড ট্রান্সফরমার ডিজাইন ব্যবহার করে সামগ্রিক স্থল এলাকার প্রয়োজনীয়তা হ্রাস করে। হ্রাসকৃত পদচিহ্ন বিদ্যমান অবকাঠামোকে ব্যাহত না করে ছোট ইউটিলিটি প্লটে, আবাসিক কম্পাউন্ডের মধ্যে বা রাস্তার পাশে ইনস্টলেশন সক্ষম করে।
