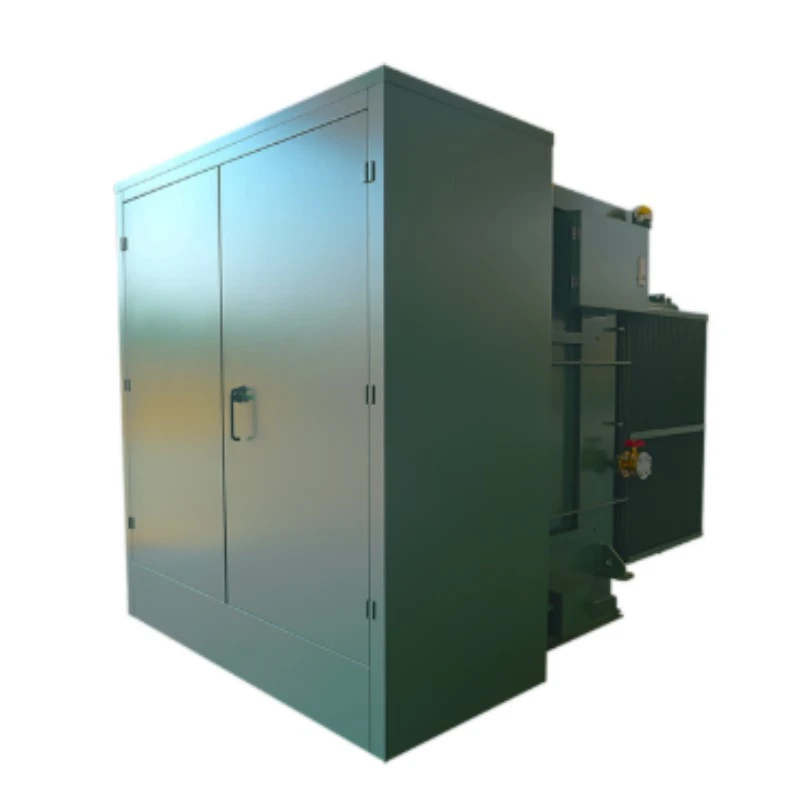

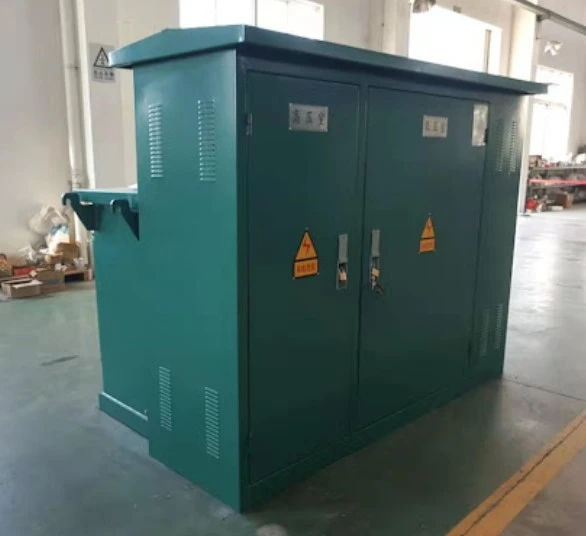

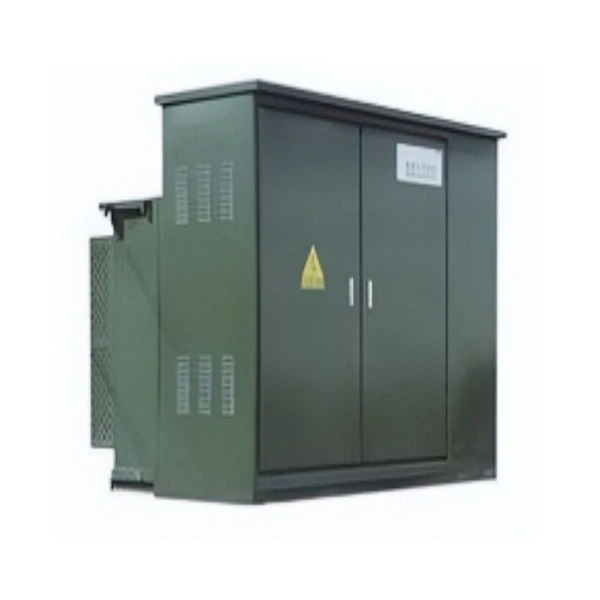

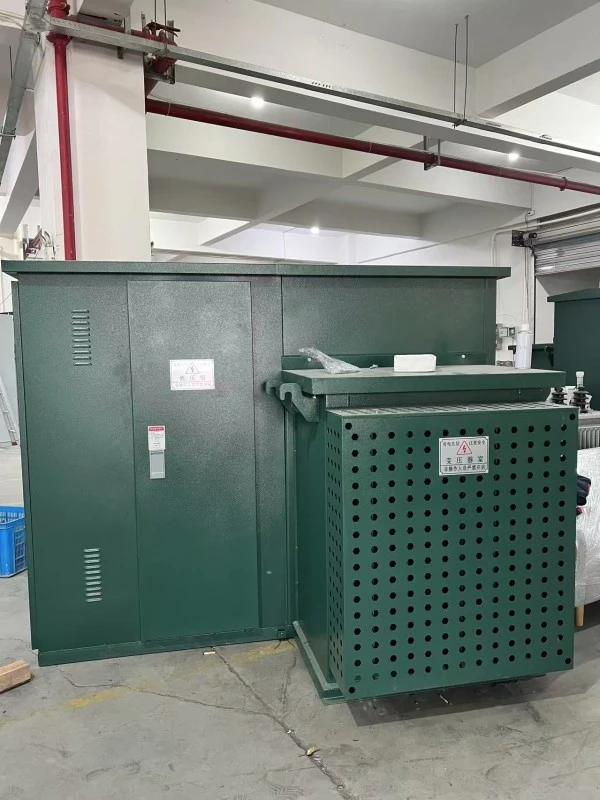

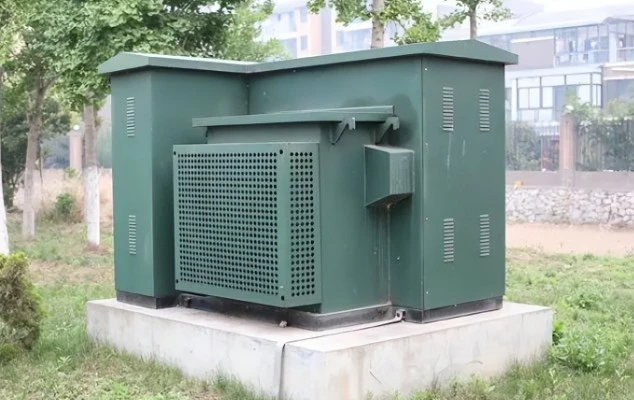

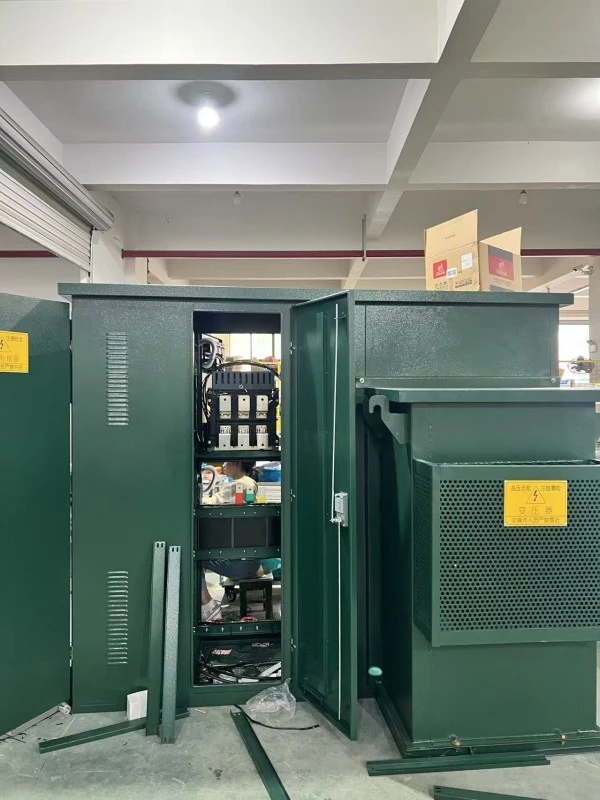

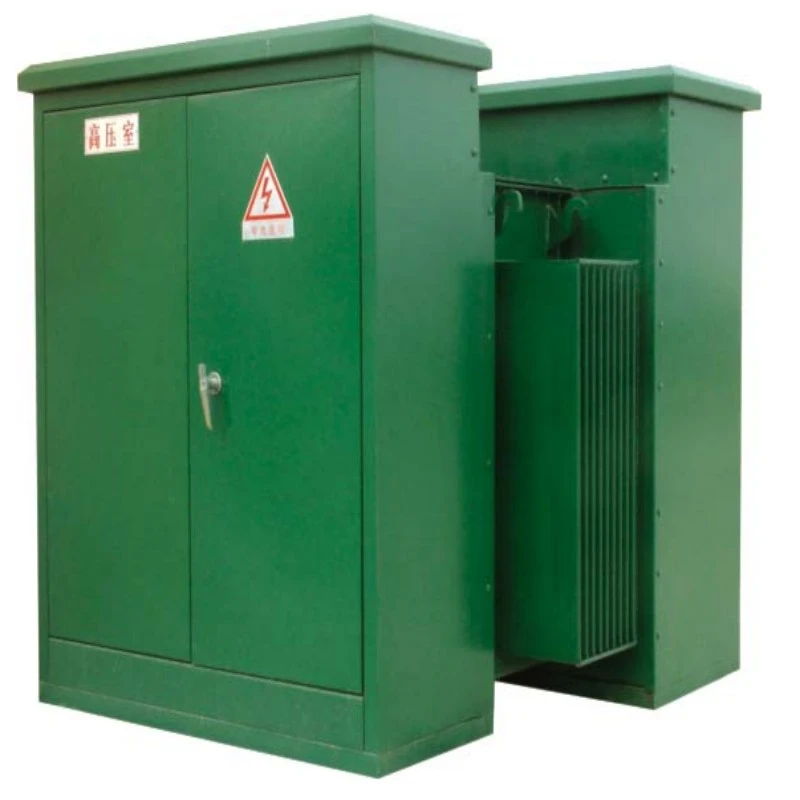

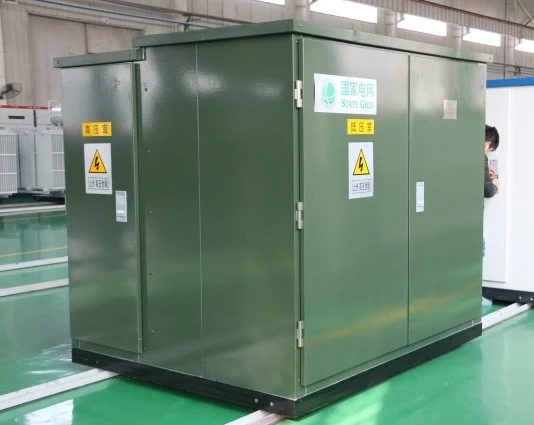

ট্রান্সফরমার তেল নিরোধক বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশন

ট্রান্সফরমার অয়েল ইনসুলেশন বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশন একটি সম্পূর্ণ ইন্টিগ্রেটেড, প্রিফেব্রিকেটেড পাওয়ার ডিস্ট্রিবিউশন সলিউশন। সংজ্ঞা অনুসারে, এটি একটি কমপ্যাক্ট, স্কিড-মাউন্ট করা সমাবেশ যা a কে একত্রিত করেউচ্চ-ভোল্টেজ সুইচগিয়ার, একটি তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমার, এবং একটি একক, সিল করা ধাতব ঘেরের মধ্যে কম-ভোল্টেজ বিতরণ প্যানেল।

এটা কি:

ঐতিহ্যগত ইউরোপীয়-শৈলীর সাবস্টেশনগুলির বিপরীতে যা উপাদানগুলিকে পৃথক করে, এটিআমেরিকান-টাইপ ইউনিটএকটি বৈদ্যুতিক নিরোধক এবং একটি শীতল মাধ্যম উভয় হিসাবে ট্রান্সফরমার তেল ব্যবহার করে। ট্রান্সফরমার ট্যাঙ্কটি ঘেরের সাথে কাঠামোগতভাবে একত্রিত হয়, একটি একীভূত, "বক্স-টাইপ" ফর্ম ফ্যাক্টর তৈরি করে।

এটা কি করে:

এই সাবস্টেশনটি উচ্চ-ভোল্টেজের প্রাথমিক বিদ্যুৎ (সাধারণত 12kV থেকে 36kV) কম-ভোল্টেজ ব্যবহারযোগ্য শক্তিতে (208V থেকে 480V) রূপান্তর করার জন্য ডিজাইন করা হয়েছে। এটি তিনটি গুরুত্বপূর্ণ কার্য সম্পাদন করে:

1. ভোল্টেজ স্টেপ-ডাউন: ব্যবহার ভোল্টেজ থেকে মাঝারি ভোল্টেজ হ্রাস করে।

2. সুরক্ষা: হাউস ফিউজ এবং ব্রেকারগুলিকে ত্রুটি থেকে ডাউনস্ট্রিম গ্রিড রক্ষা করে৷

3. বিতরণ: আবাসিক সম্প্রদায়, বাণিজ্যিক কেন্দ্র, বা শিল্প সুবিধাগুলি পরিচালনা করে এবং বিতরণ করে।

ট্রান্সফরমার তেল নিরোধক বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশন এমন পরিবেশে উৎকৃষ্ট যেখানে স্থান একটি প্রিমিয়ামে কিন্তু নির্ভরযোগ্যতার সাথে আপস করা যায় না। এটি একটি পৃথক বেড়াযুক্ত গজ বা একটি কংক্রিটের খিলানের প্রয়োজনীয়তা দূর করে, কারণ সমস্ত জীবন্ত অংশ সম্পূর্ণরূপে আবদ্ধ।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

প্রশ্ন 1: কী ট্রান্সফরমার তেল নিরোধক বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশনকে স্ট্যান্ডার্ড প্যাড-মাউন্ট করা ট্রান্সফরমার থেকে আলাদা করে?

A1: পার্থক্যটি ইন্টিগ্রেশনের মধ্যে রয়েছে। একটি স্ট্যান্ডার্ড প্যাড-মাউন্ট করা ট্রান্সফরমার কেবল একটি ট্রান্সফরমার। আমাদের বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশনে লোড ব্রেক সুইচ এবং ফিউজ সহ একটি উচ্চ-ভোল্টেজ কম্পার্টমেন্ট এবং একটি কম-ভোল্টেজ ব্রেকার প্যানেল রয়েছে। এটি একটি "একটি বাক্সে সাবস্টেশন", যেখানে একটি স্ট্যান্ডার্ড ইউনিট কেবল একটি ট্রান্সফরমার। তেল নিরোধক ত্রুটির সময় উচ্চতর আর্ক-নিভানোর ক্ষমতা প্রদান করে।

প্রশ্ন 2: কীভাবে তেল নিরোধক চরম জলবায়ুতে আমার অপারেশনকে উপকৃত করে?

A2: ট্রান্সফরমার তেলের বাতাসের তুলনায় উচ্চতর অস্তরক শক্তি এবং উল্লেখযোগ্যভাবে ভাল তাপ পরিবাহিতা রয়েছে। গরম জলবায়ুতে (50 ডিগ্রি সেলসিয়াস পর্যন্ত), তেল কোর এবং কয়েল থেকে তাপ শোষণ করে, এটি ঢেউতোলা ট্যাঙ্কের দেয়ালের মাধ্যমে ছড়িয়ে দেয়। ঠান্ডা আবহাওয়ায়, তেল স্থিতিশীল সান্দ্রতা বজায় রাখে, অভ্যন্তরীণ আর্কিং প্রতিরোধ করে। এটি ট্রান্সফরমার তেল নিরোধক বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশনকে মরুভূমি, উপকূলীয় অঞ্চল এবং তুষারময় পর্বত পাসের জন্য আদর্শ করে তোলে।

প্রশ্ন 4: আমি কি কম-ভোল্টেজ আউটপুট কনফিগারেশন কাস্টমাইজ করতে পারি?

A4: হ্যাঁ। আমরা এমসিসিবি (মোল্ডেড কেস সার্কিট ব্রেকার) আউটপুট সহ 2 থেকে 8 উপায়ে কনফিগারযোগ্য লো-ভোল্টেজ প্যানেল অফার করি। আপনি মিটারিং কম্পার্টমেন্ট, লাইটনিং অ্যারেস্টার এবং স্বয়ংক্রিয় পাওয়ার ফ্যাক্টর সংশোধন ক্যাপাসিটার যোগ করতে পারেন।

অ্যাপ্লিকেশন দৃশ্যকল্প

1. আবাসিক উপবিভাগ: হাউজিং কমপ্লেক্সগুলির জন্য ভূগর্ভস্থ ফিডার নেটওয়ার্কগুলিকে ক্ষমতা দেয়৷

2. বায়ু এবং সৌর খামার: জেনারেটরের ভোল্টেজের ধাপ বা সহায়ক শক্তির জন্য গ্রিড ভোল্টেজকে ধাপে ধাপে নিচে দেওয়া।

3. ইভি চার্জিং স্টেশন: দ্রুত ডিসি চার্জারগুলির জন্য ডেডিকেটেড 480V-3 ফেজ পাওয়ার প্রদান করে।

4. শিল্প পার্ক: নির্মাণ শক্তির জন্য একটি অস্থায়ী বা স্থায়ী কমপ্যাক্ট সাবস্টেশন হিসাবে কাজ করে।

5. শহুরে পুনর্নবীকরণ প্রকল্প: পুরানো ভল্ট-টাইপ ট্রান্সফরমারগুলি প্রতিস্থাপন করে যেখানে বন্যা একটি ঝুঁকিপূর্ণ।

উত্পাদনের বিবরণ এবং প্রতিযোগিতামূলক সুবিধা

বিস্তারিত উপাদান:

● ট্যাঙ্ক নির্মাণ: আমাদের ট্যাঙ্ক 2.5 মিমি - 3.0 মিমি কোল্ড-রোল্ড স্টিল ব্যবহার করে (প্রতিযোগীরা প্রায়শই 1.5 মিমি ব্যবহার করে)। 100% তেল ফুটো প্রতিরোধের জন্য ঢেউতোলা পাখনা রোবটভাবে ঢালাই করা হয়।

● কোর এবং উইন্ডিংস: আমরা উচ্চ-ব্যপ্তিযোগ্য শস্য-ভিত্তিক সিলিকন ইস্পাত (M4 গ্রেড) ব্যবহার করি। হিস্টেরেসিস ক্ষতি কমাতে কপার উইন্ডিংগুলি (অ্যালুমিনিয়াম নয়) সম্পূর্ণরূপে অ্যানিল করা হয়।

● তেলের গুণমান: আমরা ব্রেকডাউন ভোল্টেজ>60kV সহ ইনহিবিটেড ট্রান্সফরমার তেল (IEC 60296 মান) দিয়ে পূরণ করি। ঐচ্ছিক: বায়োডিগ্রেডেবল প্রয়োজনীয়তার জন্য প্রাকৃতিক এস্টার (উদ্ভিজ্জ তেল)।

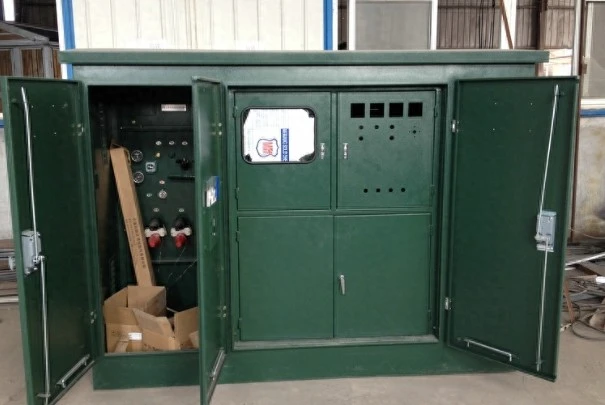

● HV সুইচ: দৃশ্যমান বিরতি সূচক সহ একটি 4-পজিশন লোড ব্রেক সুইচ (বন্ধ/ওপেন/গ্রাউন্ডেড/সংযুক্ত) অন্তর্ভুক্ত।

● পেইন্ট সিস্টেম: 5-পদক্ষেপ প্রাক-চিকিত্সা + জিঙ্ক-সমৃদ্ধ ইপোক্সি প্রাইমার + পলিয়েস্টার টপ কোট। লবণ স্প্রে 500+ ঘন্টার জন্য পরীক্ষিত।

উৎপাদন সুবিধা বনাম প্রতিযোগী:

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: ট্রান্সফরমার তেল নিরোধক বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশন কম তেলের চাপে এসেছে। এটা লিকিং?

উত্তর: না। অক্সিডেশন প্রতিরোধ করার জন্য আমরা একটি ছোট নাইট্রোজেন কম্বল সহ ইউনিট প্রেরণ করি। চাপ গেজ শূন্য পড়তে পারে. লেভেল ইন্ডিকেটরে টাটকা তেল ভর্তি করার পরে (কোর থেকে প্রায় 5-10 সেমি উপরে), এটি 6 ঘন্টার জন্য স্থির হতে দিন। যদি 24 ঘন্টার মধ্যে আবার স্তর কমে যায়, তাহলে সীল পরিদর্শনের জন্য আমাদের সাথে যোগাযোগ করুন।

প্রশ্ন 4: আপনি কি ট্রান্সফরমার তেল নিরোধক বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশনের জন্য খুচরা যন্ত্রাংশ সরবরাহ করেন?

উঃ হ্যাঁ। আমরা 10+ বছরের জন্য উচ্চ-ভোল্টেজ ফিউজ (বে-ও-নেট স্টাইল), লো-ভোল্টেজ ব্রেকার, তেলের স্তর পরিমাপক, চাপ রিলিফ ভালভ এবং গ্যাসকেট কিটগুলি স্টক করি। আমাদের ওয়েব পোর্টালের মাধ্যমে 48-ঘন্টা প্রেরণের জন্য যেকোনো খুচরা যন্ত্রাংশ অর্ডার করুন।

প্রশ্ন 5: 2 বছরের অপারেশনের পরে আমি কীভাবে তেলের গুণমান পরীক্ষা করব?

একটি: একটি তেল অস্তরক শক্তি পরীক্ষক (ASTM D877) ব্যবহার করুন। নীচের ড্রেন ভালভ থেকে একটি নমুনা নিন। অস্তরক শক্তি 30kV> হতে হবে। যদি এটি 20kV এর নিচে পড়ে, তাহলে তেল ফিল্টার করুন বা এটি প্রতিস্থাপন করুন। আমরা 1000kVA এর উপরে ইউনিটের জন্য বার্ষিক দ্রবীভূত গ্যাস বিশ্লেষণ (DGA) সুপারিশ করি।

প্রশ্ন 6: ট্রান্সফরমার তেল নিরোধক বক্স-টাইপ কমপ্যাক্ট আমেরিকান টাইপ সাবস্টেশন কি স্মার্ট গ্রিড সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

উত্তরঃ একেবারেই। ঐচ্ছিক অ্যাড-অনগুলির মধ্যে রয়েছে: 4G/5G রিমোট মনিটরিং ইউনিট (তেল তাপমাত্রা, চাপ, লোড কারেন্ট) এবং RS485/Modbus RTU পোর্ট। আপনি এটিকে সরাসরি আপনার SCADA সিস্টেমে সংহত করতে পারেন।

বিক্রয়োত্তর সেবা

ওয়ারেন্টি সময়কাল: কমিশনিংয়ের তারিখ থেকে 12 মাস বা শিপিংয়ের তারিখ থেকে 14 মাস (যেটি প্রথমে আসে)।

কভারেজ: কোর ফেইলিওর, ওয়াইন্ডিং শর্ট সার্কিট, ওয়েল্ড থেকে তেল লিক সহ সমস্ত উত্পাদন ত্রুটি এবংসুইচগিয়ারযান্ত্রিক ব্যর্থতা।
