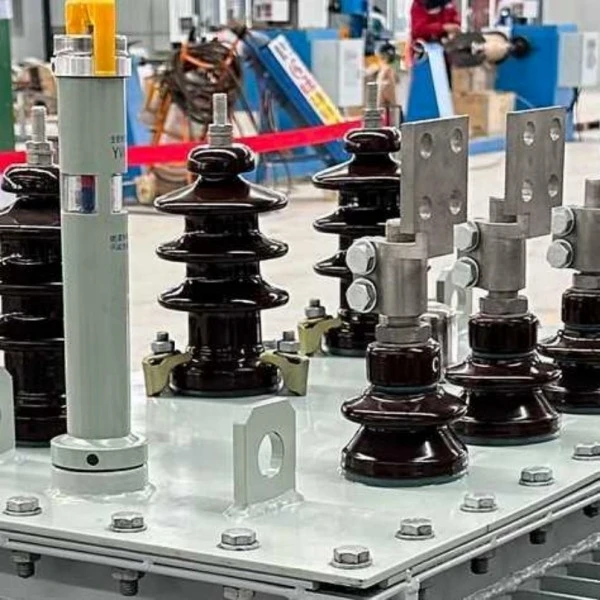

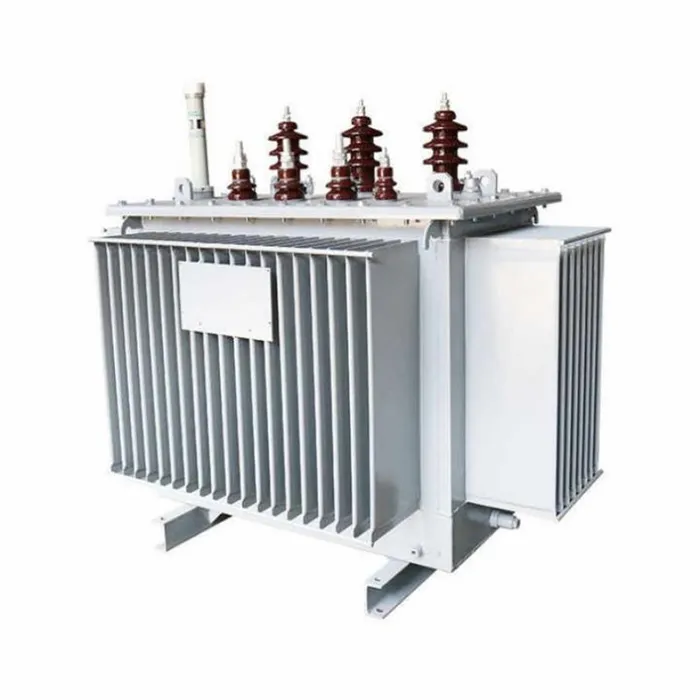

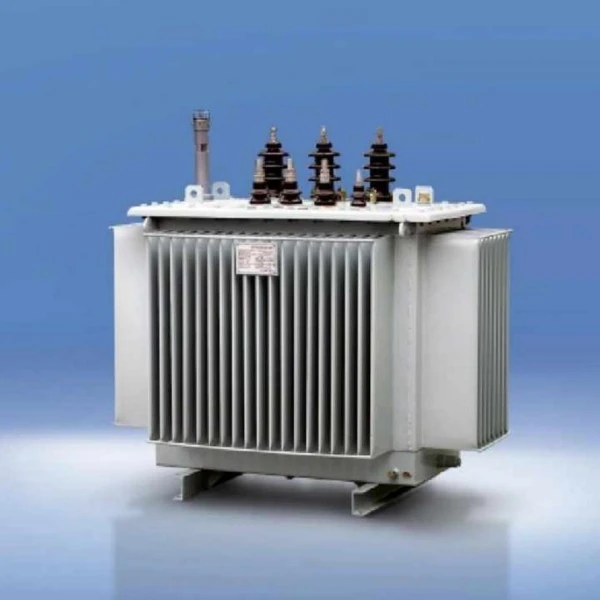

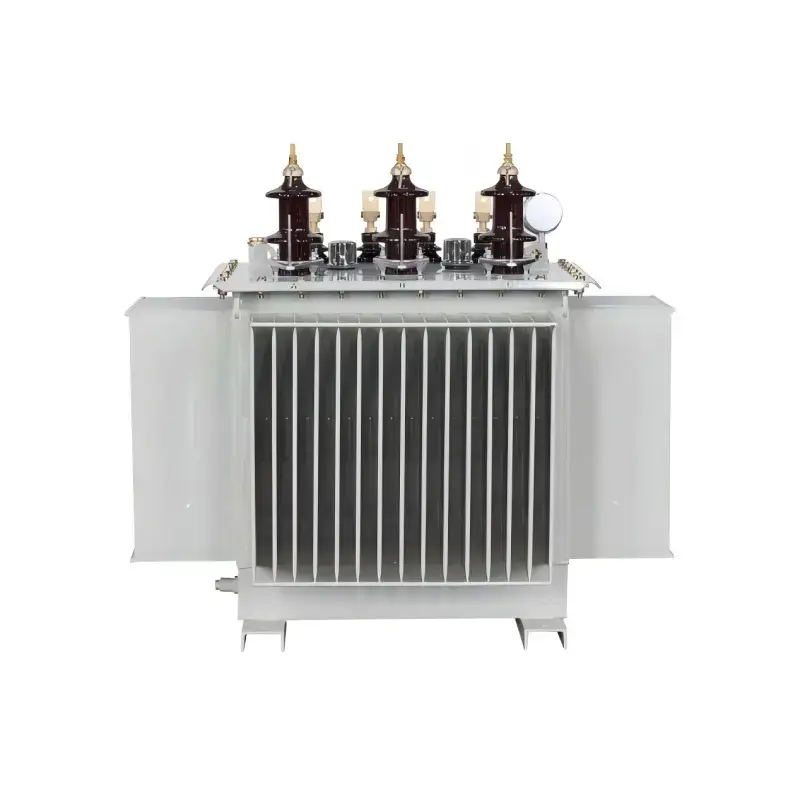

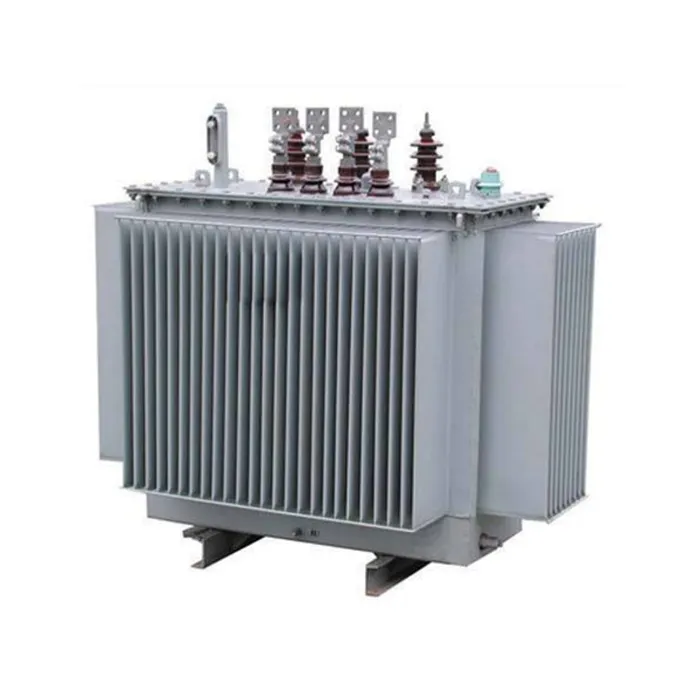

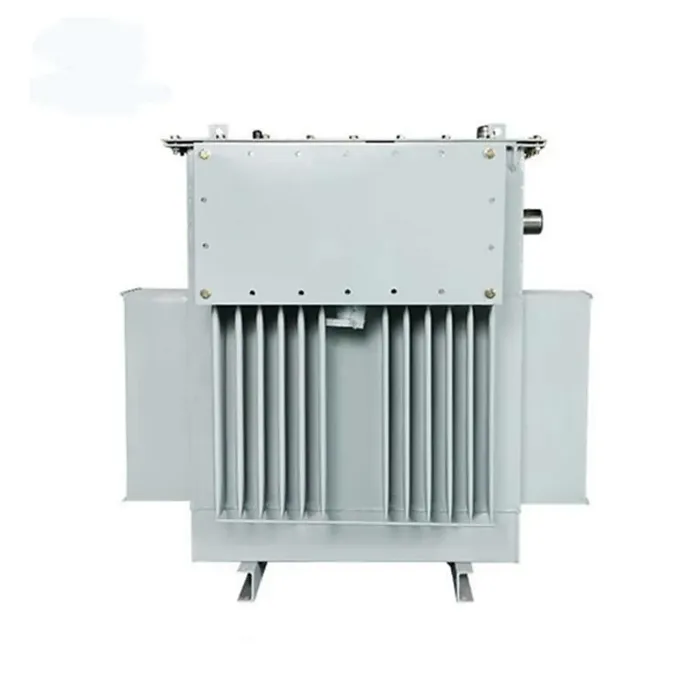

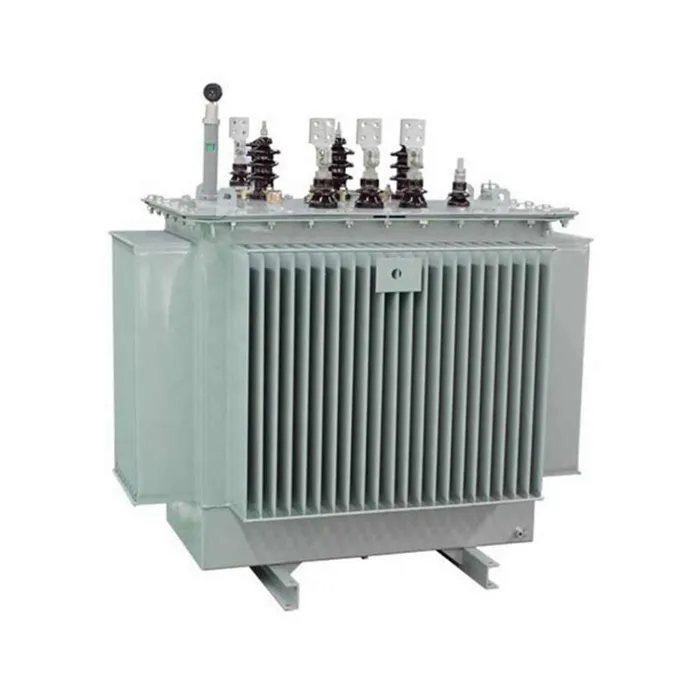

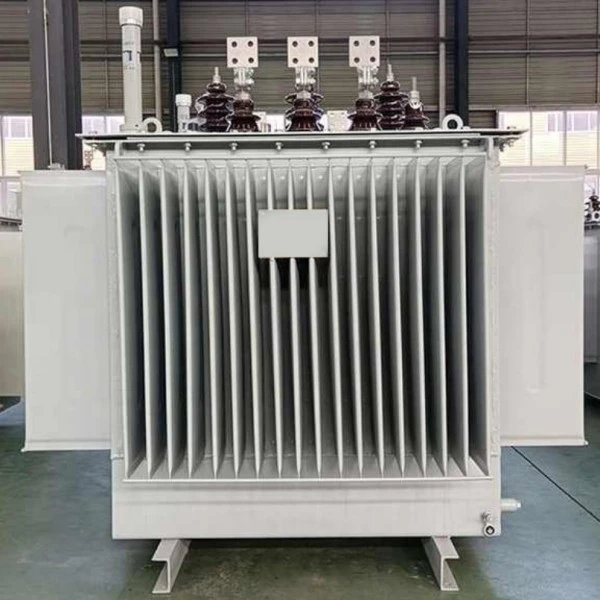

S9 থ্রি ফেজ তেলে ভরা কম ভোল্টেজ ট্রান্সফরমার

আমাদের কোম্পানির S9 থ্রি ফেজ তেল-ভরা লো-ভোল্টেজ ট্রান্সফরমার হল একটি অত্যন্ত নির্ভরযোগ্য পাওয়ার ডিভাইস যা বিশেষভাবে কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা হয়েছে। এই পণ্যটি ক্রয় করা আপনাকে একটি উচ্চ-মানের ট্রান্সফরমার সরবরাহ করে যা ব্যয়-কার্যকারিতার সাথে স্থিতিশীল কর্মক্ষমতাকে একত্রিত করে, যা শিল্প কারখানা, বাণিজ্যিক ভবন এবং আবাসিক বিদ্যুৎ বিতরণের পরিস্থিতিতে ব্যাপকভাবে প্রযোজ্য। এই পণ্যটি উচ্চ-মানের কোল্ড-রোল্ড সিলিকন স্টিল শীট এবং উচ্চ-বিশুদ্ধতা তামার উইন্ডিং ব্যবহার করে। এর অপ্টিমাইজ করা মূল কাঠামো কার্যকরভাবে হিস্টেরেসিস এবং এডি বর্তমান ক্ষতি হ্রাস করে, দীর্ঘমেয়াদী স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে। তেল-নিমজ্জিত নিরোধক কুলিং সিস্টেমটি চমৎকার তাপ অপচয় এবং ওভারলোড ক্ষমতা প্রদান করে, এমনকি ভোল্টেজের ওঠানামা বা উল্লেখযোগ্য লোড পরিবর্তনের পরিস্থিতিতেও স্থিতিশীল আউটপুট ভোল্টেজ বজায় রাখে। সম্পূর্ণরূপে সিল করা কাঠামো কার্যকরভাবে বাহ্যিক আর্দ্রতা এবং অমেধ্যকে বিচ্ছিন্ন করে, সরঞ্জামের আয়ু বাড়ায় এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

পণ্য বৈশিষ্ট্য

শক্তি দক্ষ এবং কম ক্ষতি:পূর্ববর্তী S7 সিরিজের তুলনায়, S9 ট্রান্সফরমারে প্রায় 10% নো-লোড লসের গড় হ্রাস, প্রায় 22% লোড লস হ্রাস এবং প্রায় 46% নো-লোড কারেন্টের আরও উল্লেখযোগ্য হ্রাস বৈশিষ্ট্য রয়েছে। এটি তখন জাতীয়ভাবে প্রচারিত শক্তি-সাশ্রয়ী পণ্য ছিল।

নির্ভরযোগ্য স্ট্রাকচারাল ডিজাইন:

মূল:S9 তেল-নিমজ্জিত ট্রান্সফরমার উচ্চ-মানের কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন স্টিল থেকে তৈরি, একটি সম্পূর্ণ বাঁকানো তিন-পদক্ষেপের ল্যাপ জয়েন্ট কোর কাঠামো ব্যবহার করে, কার্যকরভাবে ক্ষতি এবং শব্দ কমায়।

উইন্ডিংস:উচ্চ-ভোল্টেজ ওয়াইন্ডিং একটি মাল্টি-লেয়ার নলাকার কাঠামো গ্রহণ করে, যখন কম-ভোল্টেজ ওয়াইন্ডিং অনুদৈর্ঘ্য তেল নালী সহ একটি নলাকার বা উন্নত হেলিকাল কাঠামো ব্যবহার করে, তাপ অপচয় এবং যান্ত্রিক শক্তি বৃদ্ধি করে।

বন্ধন প্রক্রিয়া:সমস্ত ফাস্টেনার স্ব-লকিং অ্যান্টি-লুজিং বাদাম ব্যবহার করে, এবং মূল পরিদর্শন এবং উত্তোলন রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে পরিবহন এবং দীর্ঘমেয়াদী অপারেশনের সময় স্থিতিশীলতা নিশ্চিত করতে একটি মূল অবস্থানের কাঠামো যুক্ত করা হয়।

সম্পূর্ণরূপে সিল করা কাঠামো (S9-M সিরিজ):S9 ডিস্ট্রিবিউশন ট্রান্সফরমার ট্যাঙ্কটি ঢেউতোলা প্যানেল দিয়ে ডিজাইন করা হয়েছে যা তেলের ভলিউম পরিবর্তনের জন্য ক্ষতিপূরণের জন্য একটি শ্বাস-প্রশ্বাসের ফাংশন প্রদান করে, ঐতিহ্যগত সংরক্ষককে সরিয়ে দেয়। এই সম্পূর্ণরূপে সিল করা কাঠামোটি ট্রান্সফরমার তেলকে বাহ্যিক বায়ু থেকে সম্পূর্ণরূপে বিচ্ছিন্ন করে, কার্যকরভাবে অক্সিজেন এবং আর্দ্রতা প্রবেশ রোধ করে, যার ফলে অন্তরক তেলের বার্ধক্য বিলম্বিত হয়।

ব্যাপক নিরাপত্তা সুরক্ষা: S9 থ্রি ফেজ তেলে ভরা কম ভোল্টেজ ট্রান্সফরমারপ্রেসার রিলিফ ভালভ, ডায়াল থার্মোমিটার এবং গ্যাস রিলে এর মতো উপাদান দিয়ে সজ্জিত, যা অভ্যন্তরীণ চাপ খুব বেশি হয়ে গেলে তাৎক্ষণিকভাবে চাপ ছেড়ে দেয়, নিরাপদ সরঞ্জাম পরিচালনা নিশ্চিত করে।

বৈশিষ্ট্যের সুবিধা

উল্লেখযোগ্যভাবে হ্রাস করা অপারেটিং খরচ:মূল সুবিধাটি শক্তি দক্ষতার মধ্যে রয়েছে। S7 সিরিজের তুলনায়, S9 প্রোডাক্টের অপারেটিং খরচ প্রায় 19% কমে গেছে, যার ফলে দীর্ঘমেয়াদী অপারেশনে যথেষ্ট বিদ্যুৎ সাশ্রয় হয়।

উচ্চ অপারেশনাল নির্ভরযোগ্যতা:উন্নত কুণ্ডলী শেষ সমর্থন, একটি নতুন নিরোধক কাঠামো, এবং শর্ট-সার্কিট-প্রতিরোধী নকশা সহ, আকস্মিক শর্ট সার্কিট সহ্য করার ক্ষমতা উল্লেখযোগ্যভাবে উন্নত হয়েছে। এটি একটি জাতীয়ভাবে স্বীকৃত পরীক্ষা কেন্দ্রে আকস্মিক শর্ট-সার্কিট পরীক্ষায় উত্তীর্ণ হয়েছে, এমনকি গ্রিড ওঠানামার মতো প্রতিকূল পরিস্থিতিতেও স্থিতিশীল অপারেশন নিশ্চিত করেছে।

অত্যন্ত কম রক্ষণাবেক্ষণ খরচ:সম্পূর্ণরূপে সিল করা কাঠামোটি ট্রান্সফরমার তেলের স্বাভাবিক পরিষেবার সময় প্রতিস্থাপনের প্রয়োজনীয়তা দূর করে, যা রক্ষণাবেক্ষণের কাজের চাপ এবং ব্যয়কে ব্যাপকভাবে হ্রাস করে।

উচ্চ অভিযোজনযোগ্যতা এবং নান্দনিক ডিজাইন:ঢেউতোলা ট্যাঙ্কের নকশা শুধুমাত্র তাপ অপচয়ের কার্যকারিতাই উন্নত করে না বরং এর ফলে আরও কমপ্যাক্ট এবং নান্দনিকভাবে আনন্দদায়ক পণ্য তৈরি হয়, যা ইনস্টলেশনের পদচিহ্ন হ্রাস করে।

পণ্য পরিবেশের সাথে খাপ খাইয়ে নেয়

অ্যাপ্লিকেশন দৃশ্যকল্প

S9 থ্রি ফেজ অয়েল-ফিলড লো-ভোল্টেজ ট্রান্সফরমারগুলি প্রাথমিকভাবে টার্মিনাল পাওয়ার ডিস্ট্রিবিউশন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে 10kV বা 35kV উচ্চ-ভোল্টেজ বিদ্যুতকে 400V লো-ভোল্টেজ বিদ্যুতে রূপান্তর করতে হবে। নির্দিষ্ট পরিস্থিতিতে অন্তর্ভুক্ত:

আবদ্ধ প্রকার (S9-M সিরিজ): যেমন পেট্রোলিয়াম এবং রাসায়নিক প্রক্রিয়াকরণ শিল্পের জন্য বিশেষভাবে উপযুক্ত. এই পরিবেশে সাধারণত প্রচুর পরিমাণে তেল এবং রাসায়নিক থাকে; সম্পূর্ণরূপে সিল করা কাঠামো কার্যকরভাবে ক্ষয়কারী গ্যাসগুলিকে বিচ্ছিন্ন করে, অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে এবং নিরাপদ অপারেশন নিশ্চিত করে।

বন্ধ টাইপ (S9 সিরিজ):ব্যাপকভাবে শিল্প ও খনির উদ্যোগ, নির্মাণ সাইট, আবাসিক সম্প্রদায়, বাণিজ্যিক কেন্দ্র, বিমানবন্দর, রেলওয়ে স্টেশন এবং অন্যান্য সাধারণ শিল্প ও বেসামরিক ভবনে বিদ্যুৎ বিতরণ কেন্দ্র হিসাবে ব্যবহৃত হয়।

অবকাঠামো এবং কৃষি:সাধারণত সাবওয়ে, ড্রিলিং প্ল্যাটফর্ম, তেল উৎপাদন প্ল্যাটফর্ম এবং শহুরে এবং গ্রামীণ কৃষিবিদ্যুৎ গ্রিডে ব্যবহৃত বিভিন্ন সরঞ্জামের জন্য স্থিতিশীল বিদ্যুৎ সরবরাহের জন্য।

উত্পাদন বিবরণ

তিন-ফেজ তেল-ভরা ট্রান্সফরমারটি পণ্যের বিবরণে ব্যাপক অপ্টিমাইজেশনের মধ্য দিয়ে গেছে। কোর, কয়েল, তেল ট্যাঙ্ক এবং ফাস্টেনারগুলির মতো মূল উপাদানগুলির পরিমার্জিত নকশার মাধ্যমে, এটি কম ক্ষতি, উচ্চ নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ-মুক্ত বৈশিষ্ট্যগুলি অর্জন করে।

মূল উপাদান গঠন এবং প্রক্রিয়া

FAQ

একটি S9 তিন ফেজ তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার কি?

S9 থ্রি ফেজ তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার হল একটি পাওয়ার ডিস্ট্রিবিউশন ডিভাইস যা মাঝারি-ভোল্টেজের বিদ্যুত, যেমন 6kV, 10kV, 11kV বা 13.8kV থেকে কম-ভোল্টেজ বিদ্যুতে যেমন 0.4kV, 0.415kV বা 0.433kV তে ব্যবহার করা হয়। এটি ব্যাপকভাবে শিল্প কারখানা, বাণিজ্যিক ভবন, আবাসিক সম্প্রদায়, খনির সাইট, কৃষি পাওয়ার গ্রিড এবং ইউটিলিটি বিতরণ ব্যবস্থায় ব্যবহৃত হয়।

S9 তেল-নিমজ্জিত ট্রান্সফরমারের ভোল্টেজ অনুপাত কি কাস্টমাইজ করা যায়?

হ্যাঁ। লুগাও স্থানীয় গ্রিড এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ভোল্টেজ অনুপাত কাস্টমাইজ করতে পারে। সাধারণ বিকল্পগুলির মধ্যে রয়েছে 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV এবং অন্যান্য কাস্টমাইজড ভোল্টেজ সমন্বয়। ভেক্টর গ্রুপ, ট্যাপিং পরিসীমা, ফ্রিকোয়েন্সি এবং আনুষাঙ্গিকগুলিও কাস্টমাইজ করা যেতে পারে।

এই ট্রান্সফরমারের জন্য কি ক্ষমতা পরিসীমা উপলব্ধ?

S9 তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার প্রকল্পের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন রেট করা ক্ষমতার মধ্যে সরবরাহ করা যেতে পারে। সাধারণ ক্ষমতার মধ্যে রয়েছে 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA এবং 2500kVA। আপনার লোড চাহিদার উপর ভিত্তি করে একটি উপযুক্ত মডেল নির্বাচনের জন্য অনুগ্রহ করে Lugao-এর সাথে যোগাযোগ করুন।

S9 এবং S11 তেল-নিমজ্জিত ট্রান্সফরমারের মধ্যে পার্থক্য কী?

S9 সিরিজের সাথে তুলনা করা হয়S11 সিরিজসাধারণত কম নো-লোড লস এবং ভাল শক্তি-সঞ্চয় কর্মক্ষমতা আছে। S9 ট্রান্সফরমার এখনও অনেক বিতরণ প্রকল্পে ব্যাপকভাবে ব্যবহৃত হয় কারণ এর স্থিতিশীল অপারেশন, পরিপক্ক ডিজাইন এবং খরচ-কার্যকারিতা। চূড়ান্ত নির্বাচন প্রকল্পের বাজেট, দক্ষতার প্রয়োজনীয়তা, স্থানীয় মান এবং অপারেটিং অবস্থার উপর নির্ভর করে।

S9 তেল-ভরা ট্রান্সফরমার কি বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত?

হ্যাঁ। S9 তেল-ভরা ট্রান্সফরমারটি বহিরঙ্গন ইনস্টলেশনের জন্য ডিজাইন করা যেতে পারে। এটি একটি সিল করা তেল ট্যাঙ্ক, অ্যান্টি-জারা আবরণ, চাপ ত্রাণ ভালভ, থার্মোমিটার, তেল স্তর নির্দেশক এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে অন্যান্য সুরক্ষা আনুষাঙ্গিক দিয়ে সজ্জিত করা যেতে পারে। কঠোর পরিবেশের জন্য, অনুগ্রহ করে উদ্ধৃতির আগে উচ্চতা, পরিবেষ্টিত তাপমাত্রা, আর্দ্রতা এবং দূষণের স্তর প্রদান করুন।

এই ট্রান্সফরমারটি কোন কুলিং পদ্ধতি ব্যবহার করে?

S9 তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার সাধারণত ONAN কুলিং ব্যবহার করে, যার অর্থ তেল প্রাকৃতিক বায়ু প্রাকৃতিক কুলিং। ট্রান্সফরমার তেল তাপ স্থানান্তর করার জন্য ট্যাঙ্কের ভিতরে স্বাভাবিকভাবে সঞ্চালিত হয়, যখন বাহ্যিক ট্যাঙ্ক পৃষ্ঠ প্রাকৃতিক বায়ু শীতলকরণের মাধ্যমে তাপ ছড়িয়ে দেয়।

লুগাও কি OEM বা কাস্টমাইজড ট্রান্সফরমার পরিষেবা সরবরাহ করতে পারে?

হ্যাঁ। Lugao OEM এবং কাস্টমাইজড ট্রান্সফরমার পরিষেবা প্রদান করে। কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছে রেট করা ক্ষমতা, ভোল্টেজ অনুপাত, ফ্রিকোয়েন্সি, ভেক্টর গ্রুপ, ট্যাপিং রেঞ্জ, ঘের নকশা, ট্রান্সফরমার আনুষাঙ্গিক, পেইন্টিং রঙ, নেমপ্লেট এবং প্যাকেজিং প্রয়োজনীয়তা।

পণ্য বিক্রয়োত্তর সেবা

1. ট্রান্সফরমার ইন্সটল করার পরে এবং সাইটে অপারেশন করার পরে, এটি লিক-মুক্ত হওয়ার গ্যারান্টি দেওয়া হয়, এবং পেইন্টটি খোসা ছাড়ানো বা বিবর্ণ না হওয়ার গ্যারান্টি দেওয়া হয়। একটি 5 বছরের ওয়ারেন্টি প্রদান করা হয়; ওয়ারেন্টি সময়ের মধ্যে সাধারণ ব্যবহারের অধীনে যেকোন মানের সমস্যাগুলি ওয়ারেন্টি দ্বারা কভার করা হবে।

2. সমস্ত পণ্য আজীবন পরিষেবা দ্বারা আচ্ছাদিত, পণ্য আনুষাঙ্গিক সম্পূর্ণতা নিশ্চিত.

3. পরিষেবা জীবন 30 বছরের কম নয়।

4. সরঞ্জামের ব্যর্থতার ক্ষেত্রে, সরবরাহকারী ক্রেতার কাছ থেকে বিজ্ঞপ্তি পাওয়ার এক ঘন্টার মধ্যে প্রতিক্রিয়া জানাবে এবং 24 ঘন্টার মধ্যে স্থানীয়ভাবে সাইটে প্রযুক্তিগত কর্মীদের প্রেরণ করবে৷

সেবা প্রতিশ্রুতি

1. আমাদের পণ্যগুলি ISO9001-2015 মান ব্যবস্থাপনা সিস্টেমের প্রয়োজনীয়তাগুলির সাথে কঠোরভাবে তৈরি করা হয়, কারখানা ছাড়ার আগে 100% পণ্যের গুণমান নিশ্চিত করে।

2. গ্রাহক সন্তুষ্টি নিশ্চিত করতে আমাদের কোম্পানি ব্যাপক প্রাক-বিক্রয়, বিক্রয় এবং বিক্রয়োত্তর পরিষেবা প্রদান করে।

1. আমাদের কোম্পানি একটি 60 মাসের ওয়ারেন্টি অফার করে। কোনো মানের সমস্যা হলে, আমরা 100% গ্রাহক সন্তুষ্টি নিশ্চিত করে পণ্যটি বিনামূল্যে মেরামত বা প্রতিস্থাপন করব।

ট্রান্সফরমারগুলির নকশা এবং পরীক্ষা নিম্নলিখিত মানগুলি মেনে চলতে হবে:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《পাওয়ার ট্রান্সফরমার》

GB/T6451-2015 《তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য স্পেসিফিকেশন এবং প্রযুক্তিগত প্রয়োজনীয়তা》

JB/T3837-2010 《ট্রান্সফরমার পণ্যের জন্য টাইপ উপাধি কম্পাইল করার পদ্ধতি》

GB/T311.1-3.11-97 《উচ্চ ভোল্টেজ ট্রান্সমিশন এবং ট্রান্সফরমেশন ইকুইপমেন্টের জন্য ইনসুলেশন সমন্বয় এবং উচ্চ ভোল্টেজ টেস্টিং কৌশল》

GB10237-88 《পাওয়ার ট্রান্সফরমারের জন্য ইনসুলেশন লেভেল এবং ডাইইলেকট্রিক টেস্ট - এক্সটার্নাল ইনসুলেশন এয়ার ক্লিয়ারেন্স》

GB7595-87 《পরিষেবাতে ট্রান্সফরমার তেলের জন্য গুণমান মান》

GB7328-87 《ট্রান্সফরমারের জন্য সাউন্ড লেভেলের পরিমাপ》

GB7534-87 《আংশিক স্রাবের পরিমাপ》

GB/T15164-94 《তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য লোডিং গাইড》

DL/T586-95 《বিদ্যুৎ সরঞ্জাম ব্যবহারকারীদের উত্পাদন তদারকির জন্য প্রযুক্তিগত নির্দেশিকা》

GB/T311.1-3.11-97 《উচ্চ ভোল্টেজ ট্রান্সমিশন এবং ট্রান্সফরমেশন ইকুইপমেন্টের জন্য ইনসুলেশন সমন্বয় এবং উচ্চ ভোল্টেজ টেস্টিং কৌশল》

GB2536-1990 《ট্রান্সফরমার তেল》

JB/T56011-92 《তৈল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য পণ্যের গুণমান শ্রেণিবিন্যাস》

ZBK41005-89 《6-220KV ট্রান্সফরমারের সাউন্ড লেভেল》
