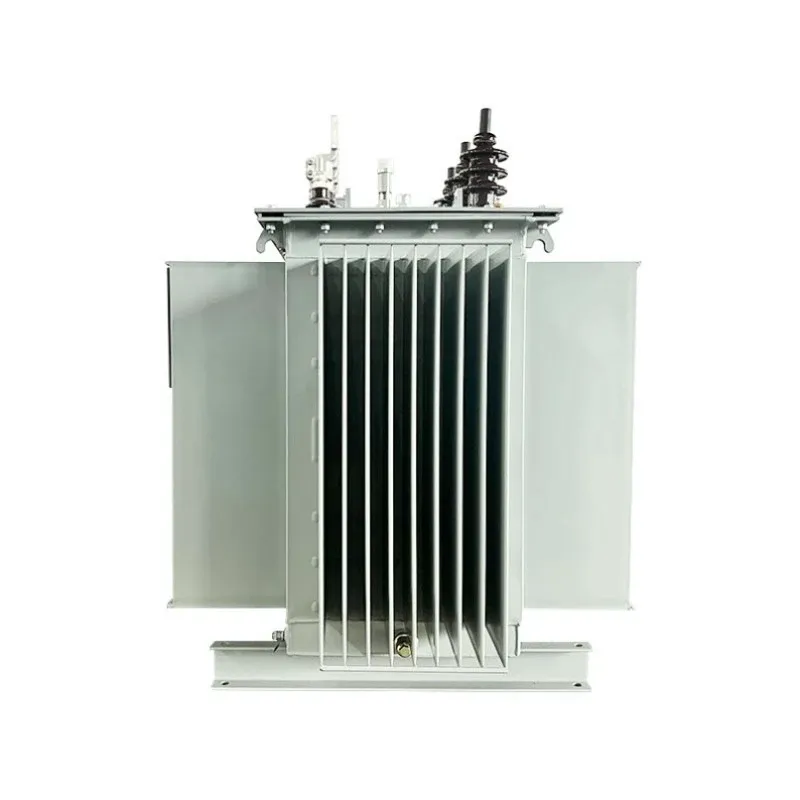

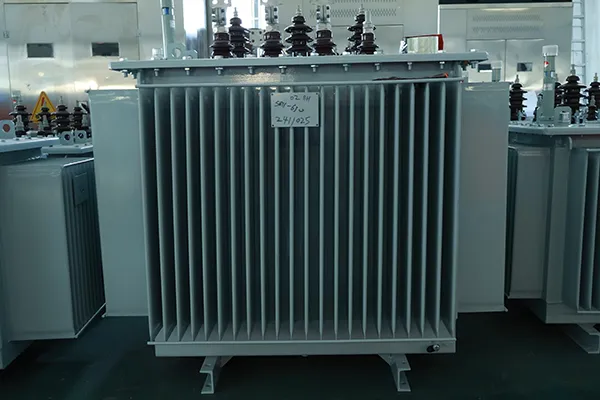

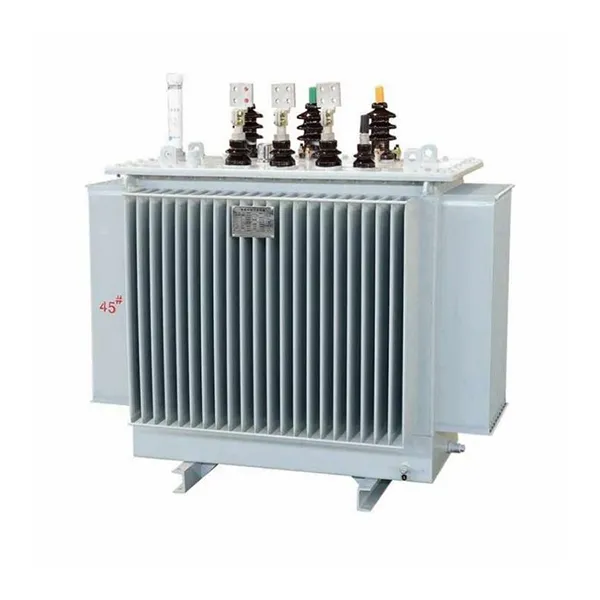

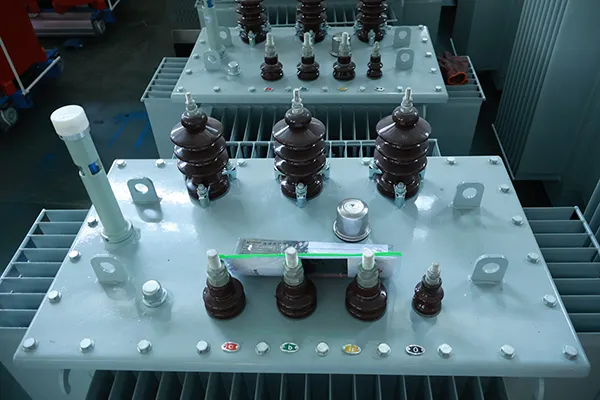

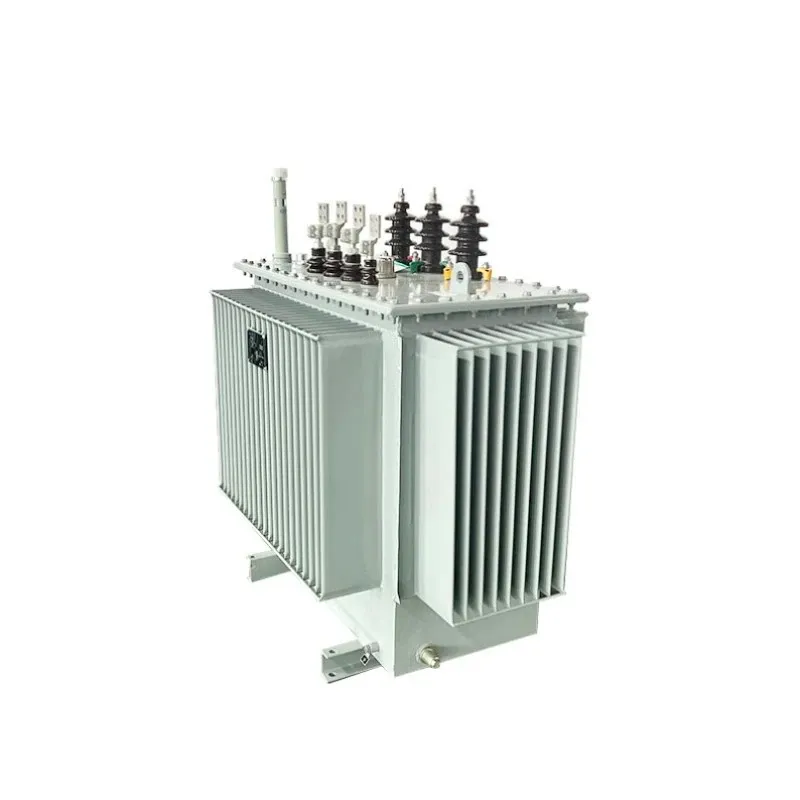

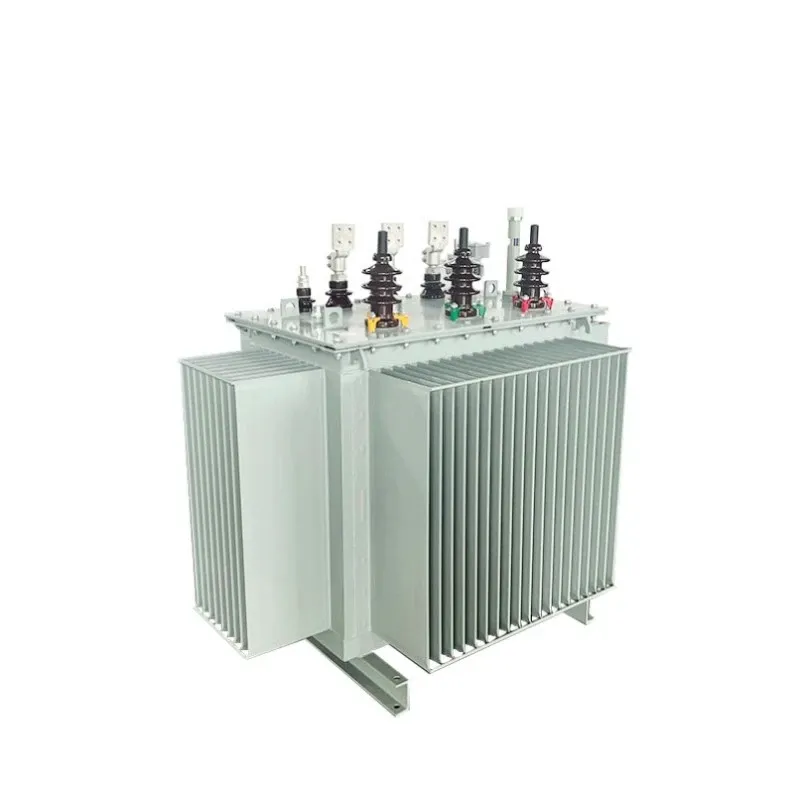

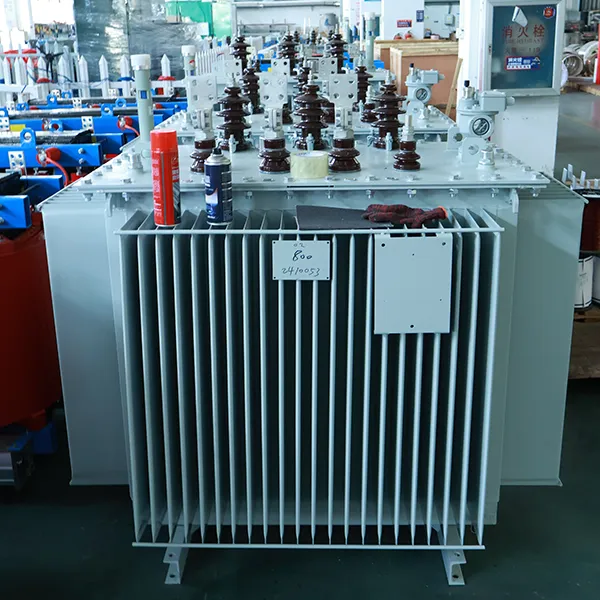

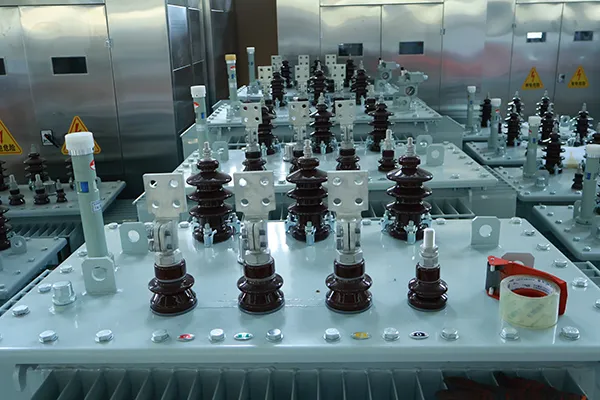

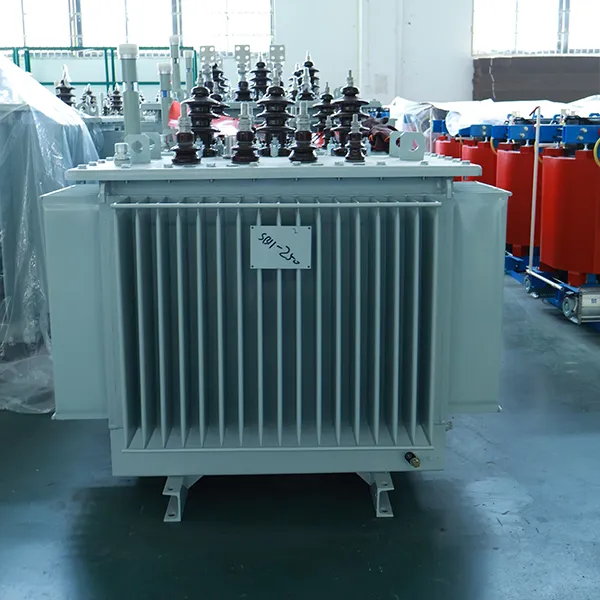

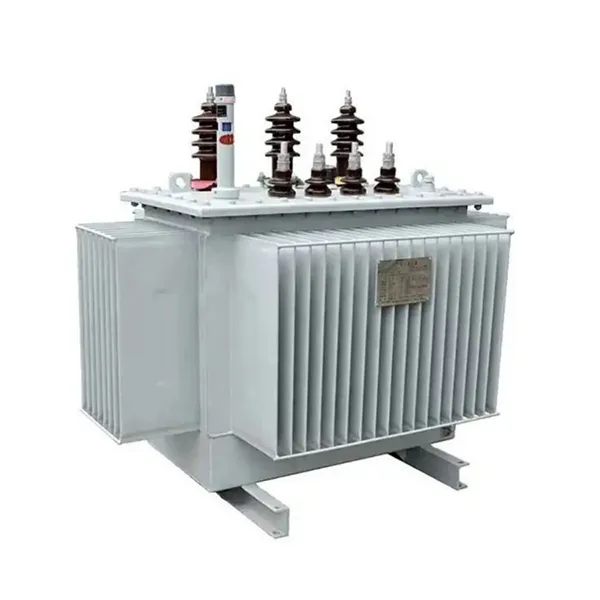

উচ্চ ফ্রিকোয়েন্সি তেল-ঠান্ডা বৈদ্যুতিক ট্রান্সফরমার

লুগাও পাওয়ারের হাই ফ্রিকোয়েন্সি অয়েল-কুলড বৈদ্যুতিক ট্রান্সফরমারটি 1kHz থেকে 20kHz পর্যন্ত ফ্রিকোয়েন্সিতে কাজ করার জন্য বিশেষভাবে প্রকৌশলী, আধুনিক PWM ইনভার্টার, ইন্ডাকশন হিটিং সরঞ্জাম এবং বৈদ্যুতিক গাড়ির চার্জিং স্টেশনগুলির জন্য একটি গুরুত্বপূর্ণ প্রয়োজন। স্ট্যান্ডার্ড 50/60Hz ট্রান্সফরমারগুলির বিপরীতে যেগুলি উচ্চ ফ্রিকোয়েন্সিতে অত্যধিক মূল ক্ষতির শিকার হয়, আমাদের ইউনিটগুলি একটি বিশেষ তেল-নিমজ্জিত কুলিং সিস্টেমের সাথে মিলিত উন্নত নিরাকার খাদ বা শস্য-ভিত্তিক সিলিকন ইস্পাত কোর ব্যবহার করে।

এই নকশাটি কার্যকরভাবে "ত্বকের প্রভাব" এবং উচ্চ-ফ্রিকোয়েন্সি অপারেশনে সাধারন প্রক্সিমিটি ইফেক্ট লস পরিচালনা করে। তেল শুধুমাত্র একটি উচ্চতর অস্তরক নিরোধক হিসাবে কাজ করে না, উচ্চ ভোল্টেজ সহ্য করার ক্ষমতা প্রদান করে কিন্তু কোর এবং উইন্ডিংগুলি থেকে দক্ষতার সাথে তাপ নষ্ট করে। এর ফলে একটি কম্প্যাক্ট পদচিহ্ন, উচ্চ শক্তি-থেকে-ওজন অনুপাত এবং কঠোর পরিবেশগত পরিস্থিতিতে ব্যতিক্রমী নির্ভরযোগ্যতা পাওয়া যায়।

পণ্যের পরামিতি (স্পেসিফিকেশন)

আমাদের প্রযুক্তিগত দল আপনার নির্দিষ্ট প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজ করতে পারেন. নিম্ন ফ্রিকোয়েন্সি অয়েল-কুলড বৈদ্যুতিক ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড রেঞ্জ রয়েছে:

পণ্য বৈশিষ্ট্য এবং আবেদন (প্রশ্ন ও উত্তর বিন্যাস)

প্রশ্ন: কেন উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য এয়ার-কুলিংয়ের চেয়ে তেল-কুলিং বেছে নিন?

উত্তর: উচ্চ-ফ্রিকোয়েন্সি অপারেশন "স্কিন ইফেক্ট" তৈরি করে, যেখানে কন্ডাক্টরের পৃষ্ঠে কারেন্ট প্রবাহিত হয়, তীব্র স্থানীয় তাপ উৎপন্ন করে। কমপ্যাক্ট ডিজাইনের জন্য এয়ার কুলিং প্রায়ই অপর্যাপ্ত। আমাদের তেল-ঠান্ডা দ্রবণ একটি উচ্চ-ডাইইলেক্ট্রিক তরল দিয়ে উইন্ডিংকে ঘিরে থাকে যা বাতাসের চেয়ে 10 গুণ বেশি দক্ষতার সাথে তাপ বের করে। এটি হট স্পট প্রতিরোধ করে, নিরোধক জীবনকে প্রসারিত করে এবং উচ্চ ফ্রিকোয়েন্সি অয়েল-কুলড বৈদ্যুতিক ট্রান্সফরমারকে 50°C পরিবেষ্টিত পরিবেশেও 100% ডিউটি ​​সাইকেল অপারেশন বজায় রাখার অনুমতি দেয়।

প্রশ্ন: লুগাও পাওয়ার কীভাবে উচ্চ ফ্রিকোয়েন্সিতে "পরজীবী ক্যাপাসিট্যান্স" এর সমস্যা সমাধান করে?

উত্তর: এটি একটি গুরুতর ব্যথা পয়েন্ট। উচ্চ ফ্রিকোয়েন্সি পরজীবী ক্যাপাসিট্যান্স বাড়ায়, যার ফলে ইএমআই নয়েজ এবং ড্রাইভার ব্যর্থ হয়। Lugao Power Co., Ltd. এ, আমরা তেল নিমজ্জনের জন্য নির্দিষ্ট একটি DMD (Dacron Mylar Dacron) নিরোধক বাধার সাথে একত্রিত একটি বিশেষায়িত ইন্টারলিভড উইন্ডিং কৌশল ব্যবহার করি। এটি স্ট্যান্ডার্ড লেয়ার-ওয়াউন্ড ডিজাইনের তুলনায় প্রায় 30% পরজীবী ক্যাপাসিট্যান্স হ্রাস করে, পরিষ্কার সুইচিং তরঙ্গরূপ নিশ্চিত করে।

প্রশ্ন: কোন শিল্পে এই নির্দিষ্ট তেল-ঠান্ডা উচ্চ-ফ্রিকোয়েন্সি মডেল ব্যবহার করা হয়?

উত্তর: উচ্চ ফ্রিকোয়েন্সি অয়েল-কুলড বৈদ্যুতিক ট্রান্সফরমার কঠোর পরিস্থিতিতে উৎকৃষ্ট।

1. পুনর্নবীকরণযোগ্য শক্তি: বায়ু রূপান্তরকারী এবং সৌর PV ইনভার্টার (গ্রিড বিচ্ছিন্নতা)।

2. সামুদ্রিক এবং গভীর সমুদ্র: ROV এবং শিপবোর্ডের শক্তি (যেখানে লবণ স্প্রে এবং কম্পন ধ্রুবক থাকে)।

3. ইভি চার্জিং: উচ্চ-পাওয়ার অফ-বোর্ড দ্রুত চার্জারগুলির জন্য কমপ্যাক্ট পদচিহ্নের প্রয়োজন।

4. রেলওয়ে: উচ্চ-গতির ট্রেনের জন্য সহায়ক বিদ্যুৎ সরবরাহ।

প্রশ্ন: তেলের রক্ষণাবেক্ষণের সময়সূচী কী?

উত্তর: ন্যূনতম। স্ট্যান্ডার্ড পাওয়ার ট্রান্সফরমারের বিপরীতে যেগুলি আর্কিংয়ের কারণে তেলকে ক্ষয় করে, আমাদের উচ্চ-ফ্রিকোয়েন্সি ইউনিটগুলি নিম্ন স্থির-স্থিতির প্রবাহের সাথে কাজ করে। আমরা বার্ষিক একটি ডাইইলেকট্রিক শক্তি পরীক্ষা করার পরামর্শ দিই, তবে তেলটি সাধারণত 10+ বছর স্থায়ী হয় কারণ সিল করা, অক্সিজেন-মুক্ত নির্মাণ।

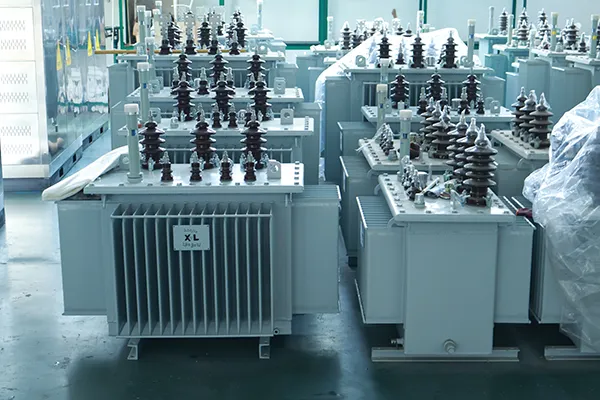

উত্পাদনের বিবরণ এবং গুণমানের নিশ্চয়তা

কোর ম্যানুফ্যাকচারিং

আমরা ZDKH-75 হাই-স্পিড স্লিটিং লাইন ব্যবহার করি যাতে সিলিকন স্টিলের burrs <0.02mm হয়। উচ্চ ফ্রিকোয়েন্সি অয়েল-কুলড বৈদ্যুতিক ট্রান্সফরমারের জন্য, উচ্চ সুইচিং গতিতে এডি কারেন্ট লস কমাতে এই নির্ভুলতা অত্যাবশ্যক।

উইন্ডিং এবং সমাবেশ

সুনির্দিষ্ট টান নিশ্চিত করতে সিএনসি-নিয়ন্ত্রিত মেশিনে উইন্ডিং তৈরি করা হয়। ঘুরানোর পরে, তেল প্রবর্তনের আগে প্রতিটি ইউনিট একটি ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন (ভিপিআই) প্রক্রিয়ার মধ্য দিয়ে যায়। এটি সেলুলোজ নিরোধক থেকে সমস্ত আর্দ্রতা সরিয়ে দেয়, অপারেশন চলাকালীন হাইড্রোজেন আউটগ্যাসিং প্রতিরোধ করে।

"লুগাও" তুলনা সুবিধা

কেন Lugao Power Co., Ltd. বেছে নিন?

আমরা শুধু একটি কারখানা নই; আমরা একটি সমাধান প্রদানকারী. যদিও অনেক সরবরাহকারী "হাই ভোল্টেজ" বা "ড্রাই টাইপ" ইউনিট অফার করে, খুব কম লোকই হাই ফ্রিকোয়েন্সি অয়েল-কুলড ইলেকট্রিক্যাল ট্রান্সফরমার ডিজাইনের পদার্থবিদ্যা আয়ত্ত করে। আমরা শর্ট-সার্কিট এবং হিট-রান টেস্ট সহ সম্পূর্ণ টাইপ-টেস্ট রিপোর্ট প্রদান করি। আমাদের লজিস্টিক দল বিশ্বব্যাপী সমুদ্র/এয়ার ফ্রেইটের জন্য পেশাদার প্যাকেজিং (ISO 6583 প্রত্যয়িত কাঠ + শক শোষক) নিশ্চিত করে।

ক্লায়েন্ট প্রকিউরমেন্ট FAQs

প্রশ্ন 1: আপনি কি আমার IGBT স্যুইচিং সার্কিটের সাথে মেলে প্রতিবন্ধকতা কাস্টমাইজ করতে পারেন?

উঃ হ্যাঁ। আমরা সুনির্দিষ্টভাবে ফুটো আবেশন সমন্বয়. শুধু আপনার সুইচিং ফ্রিকোয়েন্সি (যেমন, 16kHz) এবং টপোলজি (Full-bridge/LLC) প্রদান করুন, এবং আমরা হাই ফ্রিকোয়েন্সি অয়েল-কুলড ইলেকট্রিক্যাল ট্রান্সফরমারকে মেলে ধরব।

প্রশ্ন 2: MOQ কি?

উঃ এক টুকরো। আমরা ব্যাপক উৎপাদনের আগে প্রোটোটাইপ উন্নয়ন এবং ছোট-ব্যাচ পাইলট প্রকল্প সমর্থন করি।

প্রশ্ন 3: আপনি কিভাবে ট্রানজিট সময় তেল ফুটো প্রতিরোধ করবেন?

উত্তর: আমরা আপনার পছন্দের উপর নির্ভর করে ইউনিট "শুকনো" (তেল আলাদা) বা "ভরা" পাঠাই। যদি ভরা হয়, আমরা শুষ্ক বায়ু দিয়ে ট্যাঙ্কে 0.03MPa তে চাপ দিই 12 ঘন্টার জন্য শিপিংয়ের আগে শূন্য চাপ ড্রপ যাচাই করতে।

প্রশ্ন 4: আপনি পরীক্ষার জন্য নমুনা প্রদান করেন?

উত্তরঃ একেবারেই। আমরা গ্রাহকদের তাদের বর্তমান সরবরাহকারীদের বিরুদ্ধে আমাদের দক্ষতা মেট্রিক্স পরীক্ষা করতে উত্সাহিত করি। আমরা নিশ্চিত যে উচ্চ ফ্রিকোয়েন্সি অয়েল-কুলড ইলেকট্রিক্যাল ট্রান্সফরমার তাপীয় ইমেজিং পরীক্ষায় স্ট্যান্ডার্ড ইউনিটকে ছাড়িয়ে যাবে।

ট্রান্সফরমারগুলির নকশা এবং পরীক্ষা নিম্নলিখিত মানগুলি মেনে চলতে হবে:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《পাওয়ার ট্রান্সফরমার》

GB/T6451-2015 《তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য স্পেসিফিকেশন এবং প্রযুক্তিগত প্রয়োজনীয়তা》

JB/T3837-2010 《ট্রান্সফরমার পণ্যের জন্য টাইপ উপাধি কম্পাইল করার পদ্ধতি》

GB/T311.1-3.11-97 《উচ্চ ভোল্টেজ ট্রান্সমিশন এবং ট্রান্সফরমেশন ইকুইপমেন্টের জন্য ইনসুলেশন সমন্বয় এবং উচ্চ ভোল্টেজ টেস্টিং কৌশল》

GB10237-88 《পাওয়ার ট্রান্সফরমারের জন্য ইনসুলেশন লেভেল এবং ডাইলেক্ট্রিক টেস্ট - এক্সটার্নাল ইনসুলেশন এয়ার ক্লিয়ারেন্স》

GB7595-87 《পরিষেবাতে ট্রান্সফরমার তেলের জন্য গুণমান মান》

GB7328-87 《ট্রান্সফরমারের জন্য সাউন্ড লেভেলের পরিমাপ》

GB7534-87 《আংশিক স্রাবের পরিমাপ》

GB/T15164-94 《তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য লোডিং গাইড》

DL/T586-95 《বিদ্যুৎ সরঞ্জাম ব্যবহারকারীদের উত্পাদন তদারকির জন্য প্রযুক্তিগত নির্দেশিকা》

GB/T311.1-3.11-97 《উচ্চ ভোল্টেজ ট্রান্সমিশন এবং ট্রান্সফরমেশন ইকুইপমেন্টের জন্য ইনসুলেশন সমন্বয় এবং উচ্চ ভোল্টেজ টেস্টিং কৌশল》

GB2536-1990 《ট্রান্সফরমার তেল》

JB/T56011-92 《তৈল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য পণ্যের গুণমান শ্রেণিবিন্যাস》

ZBK41005-89 《6-220KV ট্রান্সফরমারের সাউন্ড লেভেল》
