ইউরোপীয় টাইপ সাবস্টেশন প্রস্তুতকারক নির্ভরযোগ্য পাওয়ার সলিউশন প্রদান করে

ইউটিলিটি ইঞ্জিনিয়াররা যখন শিল্প পার্ক এবং বাণিজ্যিক কমপ্লেক্সে বিতরণ নেটওয়ার্কের পরিকল্পনা করে, তারা প্রায়শই জিজ্ঞাসা করে: কোন সাবস্টেশন কনফিগারেশন ক্রমবর্ধমান লোডের চাহিদার জন্য উচ্চতর পরিষেবাযোগ্যতা এবং মডুলার নমনীয়তা সরবরাহ করে? লুগাও পাওয়ার কোং, লি. আমাদের ইউরোপীয় টাইপ সাবস্টেশন সলিউশনের সাথে এর উত্তর দেয়, একটি রুম-ভিত্তিক মডুলার কনফিগারেশনের সাথে ইঞ্জিনিয়ার করা যা উচ্চ-ভোল্টেজ সুইচগিয়ার, ট্রান্সফরমার এবং লো-ভোল্টেজ কম্পার্টমেন্টগুলিকে একটি একক ঘেরের মধ্যে আলাদা করে, রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতাকে অগ্রাধিকার দেয় এবং IEC-মান অঞ্চলের জন্য অপারেশনাল নমনীয়তা।

কিভাবে ইউরোপীয় এবং মধ্যে নির্বাচন করুনআমেরিকান টাইপ সাবস্টেশনআপনার প্রকল্পের জন্য?

যোগ্য বক্স-টাইপ ট্রান্সফরমার সাবস্টেশন সরবরাহকারীদের মূল্যায়ন করার সময়, প্রকৌশল সংগ্রহকারী দলগুলি ধারাবাহিকভাবে জিজ্ঞাসা করে: আমাদের বিতরণ নেটওয়ার্কের জন্য আমাদের কি ইউরোপীয় বা আমেরিকান ডিজাইনের মান নির্দিষ্ট করা উচিত? উত্তরটি প্রয়োগের প্রসঙ্গ, রক্ষণাবেক্ষণের কৌশল এবং আঞ্চলিক গ্রিড পছন্দের উপর নির্ভর করে।

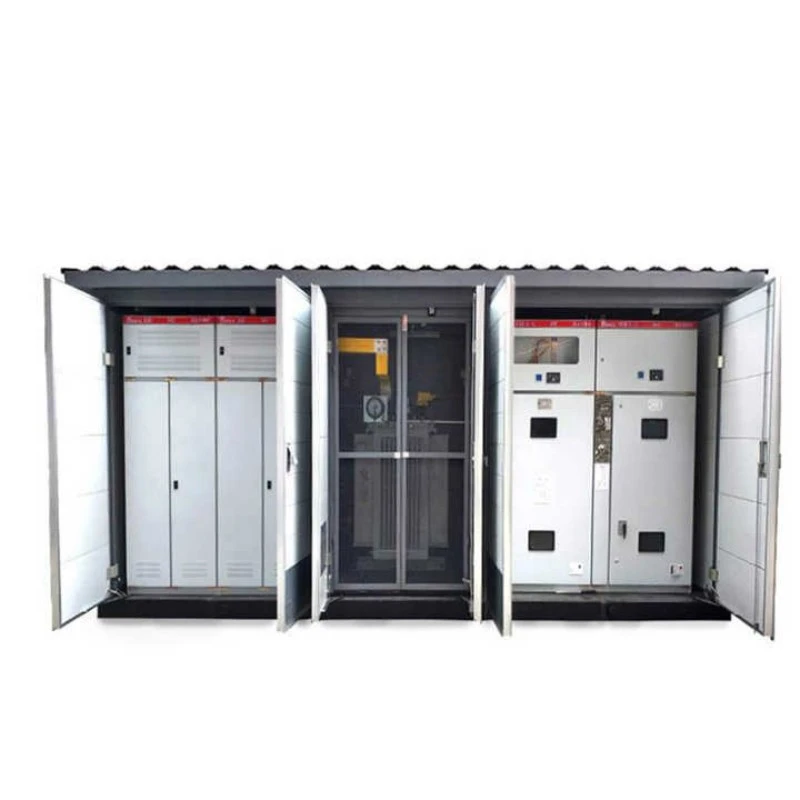

ইউরোপীয়-টাইপ সাবস্টেশনগুলি একক ঘেরের মধ্যে আলাদা উচ্চ-ভোল্টেজ সুইচগিয়ার, ট্রান্সফরমার এবং লো-ভোল্টেজ কম্পার্টমেন্ট সহ একটি স্বতন্ত্র রুম-ভিত্তিক, মডুলার কনফিগারেশন গ্রহণ করে। এই নকশা দর্শনটি পরিদর্শন এবং রক্ষণাবেক্ষণের ক্রুদের জন্য পর্যাপ্ত কাজের স্থান প্রদান করার সময় তেল-নিমজ্জিত এবং শুষ্ক-টাইপ ট্রান্সফরমার উভয়ই মিটমাট করে পরিষেবাযোগ্যতা এবং অপারেশনাল নমনীয়তাকে অগ্রাধিকার দেয়। এই কনফিগারেশনটি IEC-মান অঞ্চল জুড়ে শিল্প পার্ক, বাণিজ্যিক কমপ্লেক্স এবং পৌরসভা অবকাঠামো প্রকল্পগুলিতে ব্যাপকভাবে গৃহীত হয় যেখানে রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি বেশি এবং পরিষেবা অ্যাক্সেস গুরুত্বপূর্ণ।

মডুলার রুম ডিজাইন প্রতিটি বগিতে স্বাধীন অ্যাক্সেস সক্ষম করে, যার অর্থ রক্ষণাবেক্ষণ কর্মীরা ট্রান্সফরমারকে ডি-এনার্জাইজ না করে সুইচগিয়ার বিভাগে পরিষেবা দিতে পারে, বা উচ্চ-ভোল্টেজের ক্রিয়াকলাপগুলিকে বিরক্ত না করে একটি ত্রুটিপূর্ণ লো-ভোল্টেজ ব্রেকার প্রতিস্থাপন করতে পারে। এই অপারেশনাল স্বাতন্ত্র্য কম ডাউনটাইম, কম রক্ষণাবেক্ষণ খরচ, এবং গুরুত্বপূর্ণ অবকাঠামোর জন্য উন্নত সিস্টেম উপলব্ধতায় অনুবাদ করে।

লুগাও ইঞ্জিনিয়ার ডাইইলেকট্রিক ইন্টিগ্রিটি এবং থার্মাল পারফরমেন্স কিভাবে করে?

ইউরোপীয়-টাইপ সাবস্টেশনগুলিকে অবশ্যই বজ্রপাত, ওভারভোল্টেজ পরিবর্তন করা এবং তিনটি বগি জুড়ে ক্রমাগত লোড-প্ররোচিত তাপীয় চাপ সহ্য করতে হবে। লুগাও ইউরোপীয় টাইপ সাবস্টেশনগুলি কঠোর পরীক্ষার মাধ্যমে যাচাই করা উচ্চ-ডাইইলেকট্রিক ফাউন্ডেশনের সাথে ইঞ্জিনিয়ার করা হয়েছে: পাওয়ার ফ্রিকোয়েন্সি এক মিনিটের জন্য 42 কেভিতে সহ্য করে এবং উচ্চ-ভোল্টেজের দিকে 75 কেভিতে বজ্রপাত সহ্য করে, IEC 62271-202 মান পূরণ করে বা অতিক্রম করে। এই থ্রেশহোল্ডগুলি অভ্যন্তরীণ ট্রান্সফরমার উইন্ডিং, সুইচগিয়ার উপাদান এবং বাসবার সিস্টেমগুলিকে গ্রিডের ব্যাঘাত থেকে রক্ষা করে।

বদ্ধ কক্ষ-ভিত্তিক কনফিগারেশনে তাপ ব্যবস্থাপনা বিশেষভাবে গুরুত্বপূর্ণ। আমাদের ইউরোপীয়-টাইপ ইউনিটগুলি অপ্টিমাইজ করা বায়ুচলাচল পথ এবং তাপ-অপচয় সারফেসগুলিকে বৈশিষ্ট্যযুক্ত করে যা সক্রিয়ভাবে গুরুত্বপূর্ণ উপাদানগুলি থেকে তাপকে দূরে সরিয়ে দেয়। ট্রান্সফরমার বগিতে ডেডিকেটেড এয়ারফ্লো চ্যানেল রয়েছে যা স্থানীয় হটস্পট প্রতিরোধ করে, এমনকি ক্রমাগত ফুল-লোড অপারেশনের মধ্যেও তাপীয় স্থিতিশীলতা নিশ্চিত করে। এই তাপীয় স্থিতিস্থাপকতা ট্রান্সফরমারের নিরোধক জীবনকে প্রসারিত করে এবং আপনার পাওয়ার ট্রান্সফরমার বিনিয়োগের জন্য রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে।

কি কাঠামোগত সুরক্ষা এবং পরিবেশগত অভিযোজন একত্রিত হয়?

আবহাওয়া, ধূলিকণা এবং দুর্ঘটনাজনিত প্রভাবের সংস্পর্শে, সাবস্টেশন ঘেরটি পরিবেশগত অবক্ষয়ের বিরুদ্ধে প্রথম প্রতিরক্ষা হিসাবে কাজ করে। লুগাও ইউরোপীয়-টাইপ সাবস্টেশনগুলি IP44 সুরক্ষা রেটিং অর্জন করে, কঠিন কণা প্রবেশ এবং জলের স্প্ল্যাশের বিরুদ্ধে কার্যকর প্রতিরোধ প্রদান করে। ক্ষয়-প্রতিরোধী স্টিল থেকে তৈরি করা হয়েছে যা ক্ষয়-বিরোধী পৃষ্ঠের চিকিত্সা (গুরুত্বপূর্ণ উপাদানগুলির জন্য ≥2 মিমি পুরুত্ব) সহ চরম পরিবেষ্টিত তাপমাত্রা, উচ্চ আর্দ্রতা এবং ক্ষয়কারী উপকূলীয় বায়ুমণ্ডল সহ্য করে, কয়েক দশকের পরিষেবার জন্য কাঠামোগত অখণ্ডতা নিশ্চিত করে।

রুম-ভিত্তিক মডুলার ডিজাইন উন্নত ফায়ার কম্পার্টমেন্টালাইজেশনের জন্যও অনুমতি দেয়। প্রতিটি বগি স্বাধীনভাবে আগুন-প্রতিরোধী বাধা দিয়ে সীলমোহর করা যেতে পারে, বিভাগগুলির মধ্যে আগুনের বিস্তার রোধ করে এবং উদ্ভূত ঘরের মধ্যে সম্ভাব্য ঘটনা ধারণ করে। এই অগ্নি-নিরাপত্তা বৈশিষ্ট্যটি বাণিজ্যিক কমপ্লেক্স এবং মিউনিসিপ্যাল ​​অবকাঠামো প্রকল্পগুলিতে বিল্ডিং-ইন্টিগ্রেটেড ইনস্টলেশনের জন্য বিশেষভাবে মূল্যবান।

লুগাও কীভাবে মডুলার ডিজাইনে শর্ট-সার্কিট প্রতিরোধ ক্ষমতা যাচাই করে?

ডিস্ট্রিবিউশন নেটওয়ার্ক অনিবার্যভাবে ফল্ট স্রোত অনুভব করে। একটি সাবস্টেশনের অভ্যন্তরীণ বিকৃতি বা বাসবারের ক্ষতি ছাড়াই এই ঘটনাগুলি থেকে বাঁচার ক্ষমতা আলোচনার যোগ্য নয়। লুগাও ইউরোপীয় টাইপ সাবস্টেশনগুলি শর্ট-সার্কিট প্রতিরোধের জন্য পরীক্ষা করা হয়-উদাহরণ রেটিংগুলির মধ্যে রয়েছে উচ্চ-ভোল্টেজের দিকে 20 kA RMS-সহ পরীক্ষা-পরবর্তী পরিদর্শনগুলি বাসবার জয়েন্টের অখণ্ডতা এবং শূন্য কাঠামোগত বিকৃতি নিশ্চিত করে৷ মডুলার রুম কনফিগারেশন, এর দৃঢ় কম্পার্টমেন্টালাইজেশন সহ, প্রকৃতপক্ষে বিভাগগুলিকে শারীরিকভাবে আলাদা করে দোষ নিয়ন্ত্রণকে উন্নত করে, একটি বগি থেকে সংলগ্ন এলাকায় ত্রুটির বিস্তার রোধ করে।

কি ক্ষমতা, ভোল্টেজ, এবং কনফিগারেশন বিকল্প লুগাও সরবরাহ করতে পারে?

লুগাও-এর ISO9001 এবং SGS-প্রত্যয়িত উৎপাদন কর্মশালা, পেশাদার সমাবেশ লাইন এবং পূর্ণ-পাওয়ার টেস্ট বে দিয়ে সজ্জিত, IEC, GB, CE, এবং CCC আন্তর্জাতিক মানদণ্ডের সাথে কঠোরভাবে ইউরোপীয় টাইপ সাবস্টেশন তৈরি করে, ব্যয়বহুল সাইট পরিবর্তন ছাড়াই সরাসরি প্লাগ-এন্ড-প্লে স্থাপনকে সমর্থন করে।

ভোল্টেজ ক্লাস এবং ক্যাপাসিটি রেঞ্জ

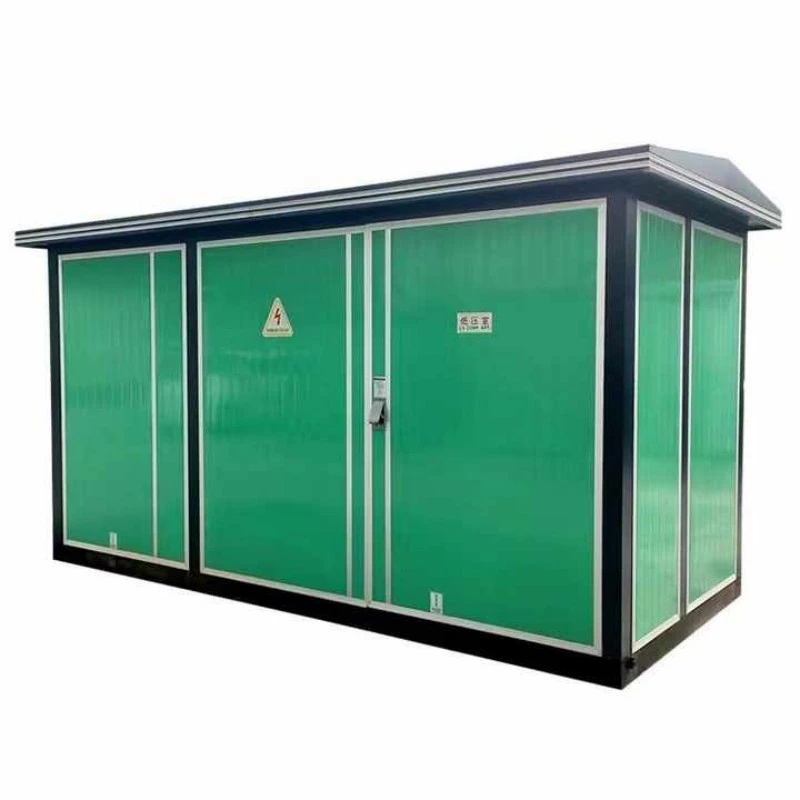

· 30kV / 35kV ইউরোপীয় টাইপ সাবস্টেশন:ইউটিলিটি ডিস্ট্রিবিউশন সাবস্টেশন, উইন্ড ফার্ম কালেক্টর সিস্টেম এবং ভারী শিল্প অঞ্চলগুলির জন্য ডিজাইন করা হয়েছে যার জন্য শক্তিশালী শর্ট-সার্কিট সহ্য করে এবং কম আংশিক স্রাব মাত্রা সহ মাঝারি-ভোল্টেজ রূপান্তর প্রয়োজন। এইচভি সুইচগিয়ার, ট্রান্সফরমার এবং এলভি বিতরণের জন্য আলাদা বগি রয়েছে।

· 24kV (20kV) স্মার্ট/কমপ্যাক্ট বক্স সাবস্টেশন:এইচভি এবং এলভি উভয় দিকেই বুদ্ধিমান মডিউল দিয়ে সজ্জিত, রাষ্ট্রীয় গ্রিড অটোমেশন অ্যাপ্লিকেশনের জন্য রিমোট কন্ট্রোল, সেন্সিং, সিগন্যালিং এবং নিয়ন্ত্রণ সক্ষম করে। শহুরে উঁচু ভবন, আবাসিক বাড়ি এবং পৌরসভা অবকাঠামোর জন্য উপযুক্ত।

· 11kV / 10kV ডিস্ট্রিবিউশন সাবস্টেশন:বাণিজ্যিক কমপ্লেক্স, আবাসিক সম্প্রদায় এবং গ্রামীণ বিদ্যুতায়ন প্রকল্পের জন্য আদর্শ। তেল-নিমজ্জিত বা শুষ্ক-টাইপ ইউনিট সহ নমনীয় ট্রান্সফরমার বিকল্পগুলি, সংরক্ষক রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করা এবং কঠোর বহিরঙ্গন পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করা।

ট্রান্সফরমার এবং সুইচগিয়ার বিকল্প

লুগাও নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা মেলে নমনীয় অভ্যন্তরীণ কনফিগারেশন অফার করে:

· ট্রান্সফরমার প্রকার:সম্পূর্ণরূপে সিল করা তেল-নিমজ্জিত (S9, S11, S13, SH15) বা শুকনো-টাইপ (SCB10, SCB11, SCBH15) বিকল্পগুলি, অগ্নি-নিরাপত্তা এবং পরিবেশগত পছন্দগুলিকে সামঞ্জস্যপূর্ণ।

· উচ্চ-ভোল্টেজ সুইচগিয়ার:লোড সুইচ বা ভ্যাকুয়াম সার্কিট ব্রেকার কনফিগারেশন সহ XGN15, HXGN17, বা KYN28A ক্যাবিনেট, সাপোর্টিং রিং নেটওয়ার্ক, টার্মিনাল বা ডুয়াল পাওয়ার সাপ্লাই মোড।

· লো-ভোল্টেজ বিতরণ:GGD, GCS, বা MNS সুইচগিয়ার ইনকামিং, আউটগোয়িং, এবং প্রতিক্রিয়াশীল ক্ষতিপূরণ ফাংশন, সমর্থনকারী প্যানেল-টাইপ বা ক্যাবিনেট-মাউন্ট করা কাঠামো।

শহুরে শিল্প সাইটগুলির জন্য আদর্শ ইউরোপীয়-টাইপ সাবস্টেশন কীভাবে নির্বাচন করবেন?

শিল্প পার্ক এবং বাণিজ্যিক কমপ্লেক্সের জন্য যেখানে পরিষেবা অ্যাক্সেসযোগ্যতা এবং কর্মক্ষম নমনীয়তা সর্বাপেক্ষা গুরুত্বপূর্ণ, ইউরোপীয়-টাইপ সাবস্টেশনগুলি স্বতন্ত্র সুবিধা প্রদান করে। রুম-ভিত্তিক মডুলার ডিজাইন রক্ষণাবেক্ষণের ক্রুদের জন্য যথেষ্ট কাজের জায়গা প্রদান করে, দক্ষ পরিদর্শন, পরীক্ষা এবং সংলগ্ন ক্রিয়াকলাপগুলিকে ব্যাহত না করে উপাদান প্রতিস্থাপন সক্ষম করে। যদিও পায়ের ছাপ আমেরিকান-টাইপ সমতুল্য থেকে বড়, বর্ধিত সেবাযোগ্যতা দীর্ঘমেয়াদী অপারেটিং খরচ কমায় এবং সিস্টেমের প্রাপ্যতা উন্নত করে।লুগাওকাস্টমাইজড ফুটপ্রিন্ট অপ্টিমাইজেশান অফার করে, মডুলার কনফিগারেশনের পরিষেবা অ্যাক্সেস সুবিধাগুলি বজায় রেখে উচ্চ-ঘনত্বের সুইচগিয়ার এবং ইন্টিগ্রেটেড ডিজাইনগুলি ব্যবহার করে সামগ্রিক স্থল এলাকার প্রয়োজনীয়তা হ্রাস করে।

আমাদের উত্পাদন লাইন দেখুনভিডিও

লুগাও-এর ইউরোপিয়ান টাইপ সাবস্টেশন উৎপাদনের উৎকর্ষের অভিজ্ঞতা নিন:
