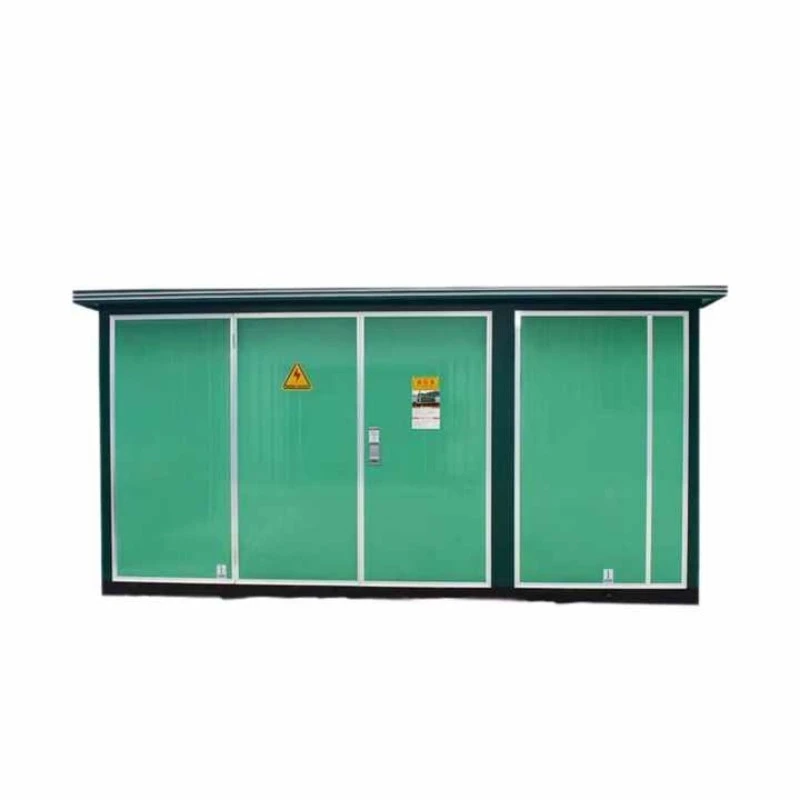

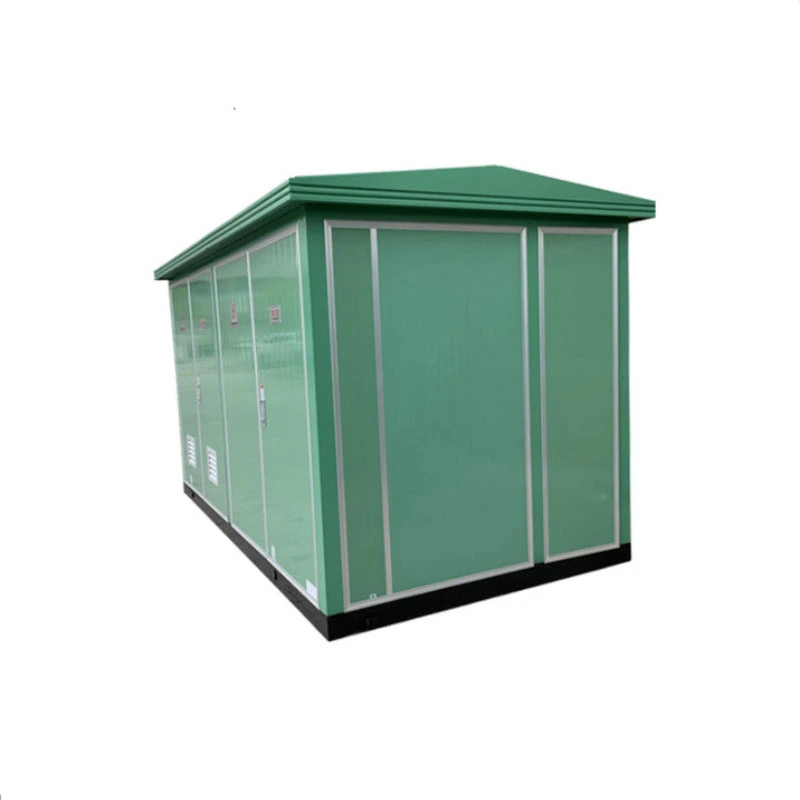

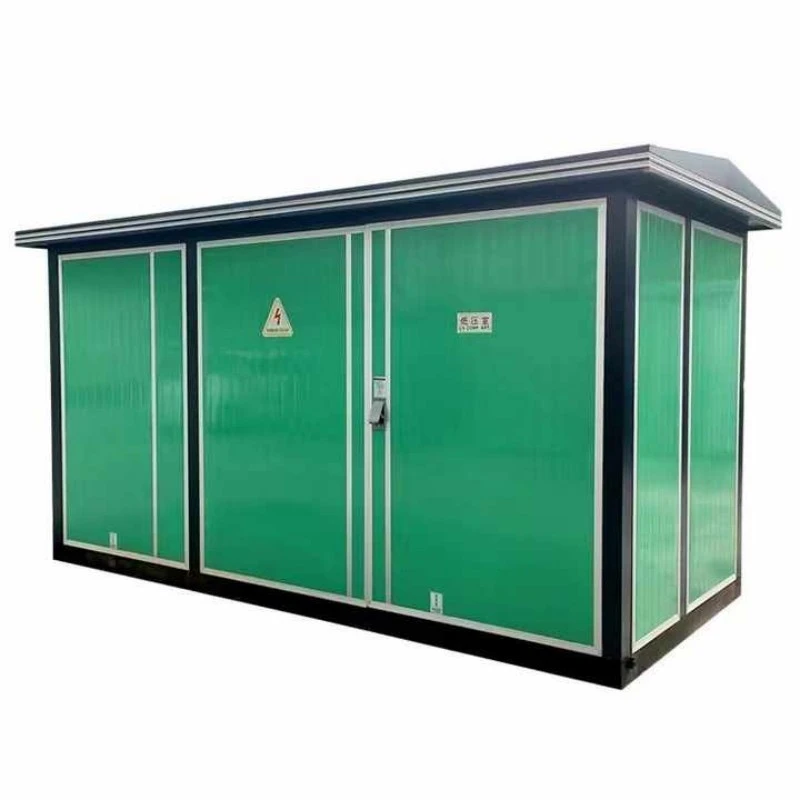

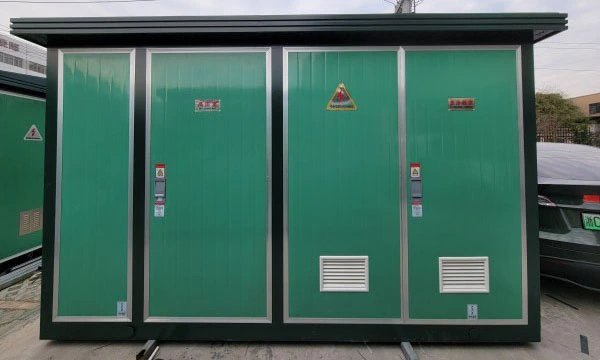

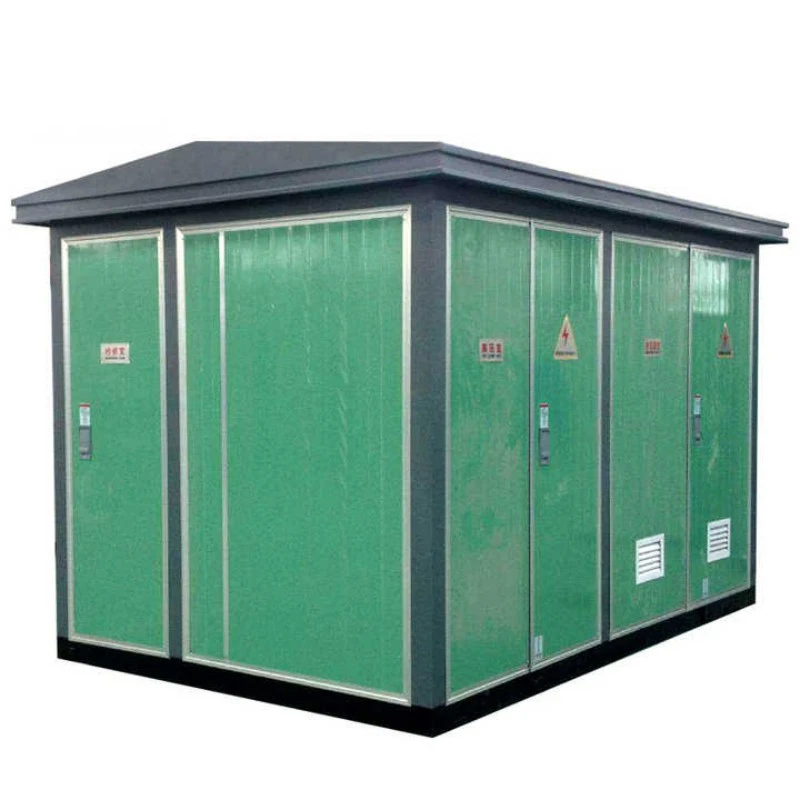

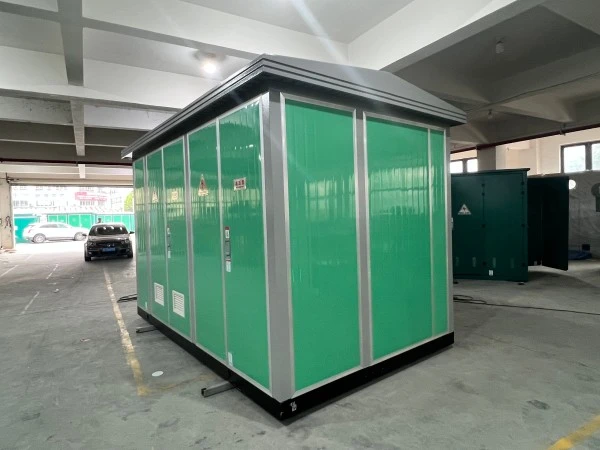

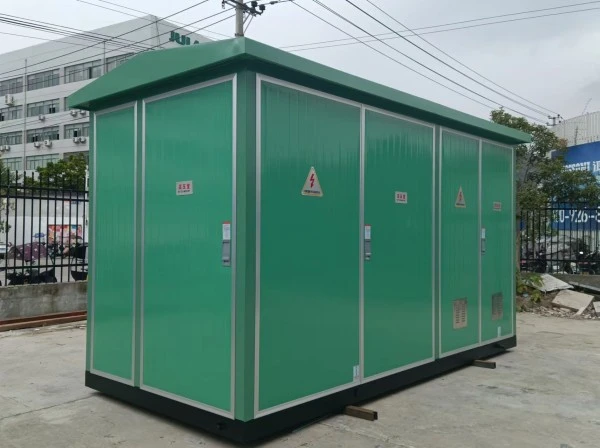

উইন্ড পাওয়ার প্যাকেজযুক্ত ইউরোপীয় টাইপ সাবস্টেশন

উইন্ড পাওয়ার প্যাকেজড ইউরোপীয় টাইপ সাবস্টেশন হল একটি ফ্যাক্টরি-এসেম্বল করা, কমপ্যাক্ট পাওয়ার কনভার্সন ইউনিট যা বিশেষভাবে এক বা একাধিক উইন্ড টারবাইন থেকে মাঝারি-ভোল্টেজের বিদ্যুৎ সংগ্রহ করতে, গ্রিড-সামঞ্জস্যপূর্ণ স্তরে নামিয়ে (বা উপরে) এবং টারবাইন এবং ইউটিলিটি নেটওয়ার্ক উভয়কেই বৈদ্যুতিক ত্রুটি থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।

জেনেরিক বক্স সাবস্টেশনের বিপরীতে, এই ইউনিটটি বায়ু উৎপাদনের অনন্য চাহিদার জন্য উদ্দেশ্য-নির্মিত:

● উচ্চ কম্পন সহনশীলতা: শক্তিশালী অভ্যন্তরীণ বাসবার এবং অ্যান্টি-লুজিং হার্ডওয়্যার।

● ওয়াইড ভোল্টেজ সুইং থাকার ব্যবস্থা: 400V (টারবাইন টার্মিনাল) থেকে 35kV (সংগ্রহ গ্রিড) পর্যন্ত আউটপুট ওঠানামা পরিচালনা করে।

● দূরবর্তী পর্যবেক্ষণ প্রস্তুত: টারবাইন নিয়ন্ত্রণ কক্ষের জন্য সমন্বিত SCADA পোর্ট।

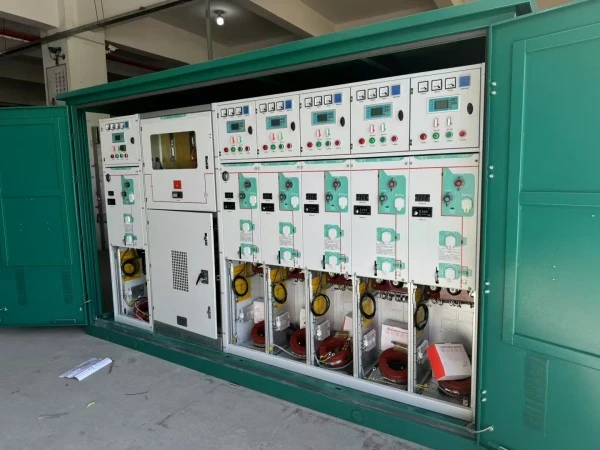

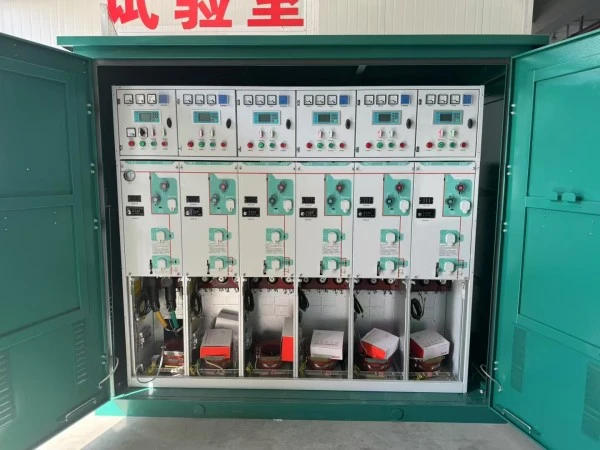

শারীরিকভাবে, উইন্ড পাওয়ার প্যাকেজড ইউরোপীয় টাইপ সাবস্টেশন ক্লাসিক ইউরোপীয় থ্রি-কম্পার্টমেন্ট আর্কিটেকচার (HV সাইড, ট্রান্সফরমার, LV সাইড) বজায় রাখে কিন্তু বায়ু-নির্দিষ্ট বৈশিষ্ট্য যোগ করে: একটি ডেডিকেটেড ইন্টারফেস সুরক্ষা রিলে, হারমোনিক ফিল্টারিং টার্মিনাল এবং উপকূলীয় লবণ স্প্রে করার জন্য একটি আবহাওয়ারোধী ঘের।

এটা কি করতে পারে?

প্রাথমিক কাজ: একটি বায়ু টারবাইন জেনারেটর এবং মাঝারি-ভোল্টেজ সংগ্রহ নেটওয়ার্কের মধ্যে বৈদ্যুতিক ইন্টারফেস হিসাবে কাজ করে।

চারটি মূল কাজ:

1. ভোল্টেজ রূপান্তর:ইউনিটের ভিতরে অবস্থিত একটি স্টেপ-আপ ট্রান্সফরমার ব্যবহার করে টারবাইনের আউটপুট ভোল্টেজকে (সাধারণত 690V) সংগ্রহ গ্রিড ভোল্টেজে (10kV–35kV) রূপান্তরিত করে।

2. দোষ বিচ্ছিন্নতা:গ্রিড প্যারামিটার (ভোল্টেজ, ফ্রিকোয়েন্সি) অনুমোদিত সীমার বাইরে চলে গেলে উভয় সম্পদকে রক্ষা করে স্বয়ংক্রিয়ভাবে টারবাইন সংযোগ বিচ্ছিন্ন করে।

3. পাওয়ার কোয়ালিটি কন্ডিশনার:টারবাইনের ভিতরে পরিবর্তনশীল-ফ্রিকোয়েন্সি ড্রাইভ দ্বারা উত্পন্ন হারমোনিক্স প্রশমিত করতে গ্রাউন্ডিং, সার্জ অ্যারেস্টার এবং ফিল্টারিং পয়েন্ট সরবরাহ করে।

4. শক্তি পরিমাপ এবং পর্যবেক্ষণ:ফিড-ইন ট্যারিফ পরিমাপ এবং দূরবর্তী পারফরম্যান্স ট্র্যাকিংয়ের জন্য ইউটিলিটি-গ্রেড CT এবং PTs হাউস।

যেহেতু উইন্ড পাওয়ার প্যাকেজড ইউরোপীয় টাইপ সাবস্টেশনটি সম্পূর্ণরূপে প্রি-ওয়্যার্ড এবং পরীক্ষিত আসে, উইন্ড ফার্ম ডেভেলপাররা মাসের পর মাস বৈদ্যুতিক সমাবেশ এড়ায়। একটি ইউনিট একটি "ডেইজি চেইন" কনফিগারেশনে একটি বড় টারবাইন (2MW–6MW) অথবা ছোট টারবাইনের একটি ছোট ক্লাস্টার পরিবেশন করে।

পণ্য পরামিতি

নীচে লুগাও পাওয়ার থেকে উইন্ড পাওয়ার প্যাকেজযুক্ত ইউরোপীয় টাইপ সাবস্টেশনের জন্য মানক প্রযুক্তিগত বৈশিষ্ট্য রয়েছে৷ অনুরোধের ভিত্তিতে উপলব্ধ কাস্টম রেটিং.

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

প্রশ্ন 1: উইন্ড পাওয়ার প্যাকেজড ইউরোপীয় টাইপ সাবস্টেশনকে একটি স্ট্যান্ডার্ড ইউরোপীয় সাবস্টেশন থেকে আলাদা করে কী করে?

উত্তর: তিনটি বায়ু-নির্দিষ্ট বৈশিষ্ট্য। প্রথমত, একটি উইন্ড পাওয়ার প্যাকেজড ইউরোপীয় টাইপ সাবস্টেশনের ভিতরের ট্রান্সফরমারটি দ্বি-দিকীয় শক্তি প্রবাহ এবং ঘন ঘন ভোল্টেজের ওঠানামার জন্য ডিজাইন করা হয়েছে - টারবাইনগুলি ক্রমাগত উপরে এবং নিচে চলে যায়। দ্বিতীয়ত, এলভি কম্পার্টমেন্টে একটি ডেডিকেটেড গ্রিড ইন্টারফেস সুরক্ষা রিলে রয়েছে যা গ্রিড ভোল্টেজ বা ফ্রিকোয়েন্সি ড্রিফট হলে ইউটিলিটি ইন্টারকানেকশন স্ট্যান্ডার্ড (যেমন, IEEE 1547, IEC 61727) অনুসারে 100ms এর মধ্যে ট্রিপ করে। তৃতীয়ত, পুরো ঘেরটি সমস্ত বৈদ্যুতিক পরিচিতিতে অ্যান্টি-ভাইব্রেশন মাউন্ট ব্যবহার করে; স্ট্যান্ডার্ড ইউনিট টারবাইনের কাছে ছয় মাস পর স্ক্রু ঢিলা দেখতে পাবে।

প্রশ্ন 2: খোলা বায়ু খামারগুলিতে এই ইউনিটটি কীভাবে বজ্রপাতের সাধারণ ঘটনাগুলি পরিচালনা করে?

উত্তর: প্রতিটি উইন্ড পাওয়ার প্যাকেজযুক্ত ইউরোপীয় টাইপ সাবস্টেশন এইচভি এবং এলভি উভয় দিকেই টাইপ 1+2 সার্জ অ্যারেস্টার দিয়ে সজ্জিত থাকে (প্রতি মেরুতে 25kA ডিসচার্জ ক্ষমতা)। উপরন্তু, ট্রান্সফরমার ট্যাঙ্কে 120mm² তামার তারের জন্য একটি সরাসরি গ্রাউন্ডিং লগ আছে। আমাদের কারখানার পরীক্ষায়, আমরা অভ্যন্তরীণ ফ্ল্যাশওভার ছাড়াই 100kA পর্যন্ত 10/350μs বজ্রপাতের অনুকরণ করি।

প্রশ্ন 3: এই সাবস্টেশনটি কি উপকূলীয় এবং উপকূলীয় বায়ু উভয়ের জন্য ব্যবহার করা যেতে পারে?

উত্তর: উপকূল-একেবারে। অফশোরের জন্য, আমরা "অফশোর প্যাকেজ" নামে একটি আপগ্রেড সংস্করণ অফার করি। স্ট্যান্ডার্ড উইন্ড পাওয়ার প্যাকেজড ইউরোপীয় টাইপ সাবস্টেশনের IP54 রেটিং রয়েছে, যা উপকূলীয় অঞ্চলগুলির জন্য উপযুক্ত। অফশোরের জন্য (টারবাইন প্ল্যাটফর্ম বা জ্যাকেট ফাউন্ডেশনে), আমরা IP66-এ আপগ্রেড করি, C5-M মেরিন-গ্রেড আবরণ ব্যবহার করি (400μm পুরু) এবং সমস্ত স্ট্যান্ডার্ড স্টিলের বোল্ট 316L স্টেইনলেস স্টিলের সাথে প্রতিস্থাপন করি। ট্রান্সফরমার তেল প্রাকৃতিক এস্টার (বায়োডিগ্রেডেবল) দিয়ে প্রতিস্থাপিত হয় পরিবেশগত নিয়ম মেনে।

প্রশ্ন 4: এই ইউনিটের জন্য সবচেয়ে সাধারণ অ্যাপ্লিকেশন পরিস্থিতি কি?

উত্তর: চারটি প্রাথমিক অ্যাপ্লিকেশন:

উত্পাদন বিবরণ

কীভাবে লুগাও পাওয়ার একটি উন্নত বায়ু শক্তি প্যাকেজযুক্ত ইউরোপীয় টাইপ সাবস্টেশন তৈরি করে

বিস্তারিত 1: অ্যান্টি-ভাইব্রেশন ইঞ্জিনিয়ারিং

বায়ুর খামারগুলিতে বেশিরভাগ সাবস্টেশন ব্যর্থতা ধ্রুবক টারবাইন দোলন (0.5-2 Hz) থেকে আলগা সংযোগগুলির জন্য ফিরে আসে। আমাদের সমাধান: প্রতিটি বাসবার সংযোগ বোল্টের মাথার নীচে বেলেভিল ডিস্ক স্প্রিং ব্যবহার করে, এমনকি উপাদানগুলি কম্পিত হলেও ক্ল্যাম্পিং বল বজায় রাখে। টার্মিনাল ব্লকগুলি খাঁচা-বাতা টাইপ (স্ক্রু-বাতা নয়)। অভ্যন্তরীণ তারের বন্ধন স্টেইনলেস স্টীল লকিং স্ট্র্যাপ দিয়ে প্রতিস্থাপিত হয়। ফলাফল: সিমুলেটেড কম্পনের 5,000 ঘন্টা পরে (2g, 5-200Hz সুইপ), টর্ক ধারণ প্রাথমিক মানের> 90% থেকে যায়।

বিস্তারিত 2: উইন্ড ডিউটি ​​সাইকেলের জন্য ট্রান্সফরমার ডিজাইন

স্ট্যান্ডার্ড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলি স্থির লোড দেখতে পায়। উইন্ড ট্রান্সফরমার 10 সেকেন্ডের মধ্যে 0% থেকে 110% পর্যন্ত দ্রুত দোল দেখতে পায়। আমাদেরবায়ু শক্তি প্যাকেজ ইউরোপীয় টাইপ সাবস্টেশন4.5 MPa (বনাম শিল্প স্ট্যান্ডার্ড 2.5 MPa) এর অক্ষীয় ক্ল্যাম্পিং চাপ সহ একটি উচ্চ-শর্ট-সার্কিট-শক্তির কোর ব্যবহার করে। উইন্ডিংগুলি একাধিক সমান্তরাল স্ট্র্যান্ডের পরিবর্তে ক্রমাগত ট্রান্সপোজড কন্ডাক্টর (CTC) হয়, যা ভারসাম্যহীন লোডের সময় সঞ্চালনকারী বর্তমান ক্ষতি দূর করে। আমরা LV উইন্ডিং-এ সরাসরি এমবেড করা ফাইবার অপটিক টেম্পারেচার সেন্সর যোগ করি—কেবল টপ অয়েল থার্মোমিটার নয়—টারবাইন কন্ট্রোলারে রিয়েল-টাইম হটস্পট ডেটা দেয়।

বিস্তারিত 3: পেইন্টের বাইরে জারা সুরক্ষা

বায়ু খামারগুলি ক্লাস C3 (অভ্যন্তরীণ) থেকে C5-M (অফশোর) পরিবেশে বসে। স্ট্যান্ডার্ড পাউডার আবরণ কাটা প্রান্তে ব্যর্থ হয়. আমাদের প্রক্রিয়া:

1. এজ সিলিং: প্রতিটি লেজার-কাট প্রান্ত পেইন্টিংয়ের আগে ইপোক্সি এজ সিলারের একটি গুটিকা পায়।

2. জিঙ্ক সমৃদ্ধ প্রাইমার: 95% জিঙ্ক ডাস্ট ইপোক্সি প্রাইমারের 80μm (বলি সুরক্ষা)।

3. ইন্টারমিডিয়েট কোট: 100μm হাই-বিল্ড ইপোক্সি।

4. টপকোট: 80μm পলিউরেথেন (RAL 7035 হালকা ধূসর, বা কাস্টম)।

মোট DFT (শুষ্ক ফিল্ম বেধ) = 260μm সর্বনিম্ন। লবন স্প্রে 1,500 ঘন্টা হামাগুড়ি ছাড়া পরীক্ষিত (ASTM B117)।

আমাদের সুবিধা বনাম প্রতিযোগীরা

কেন উইন্ড পাওয়ার সাবস্টেশনের জন্য লুগাও পাওয়ার বেছে নিন?

10+ বছরের পাওয়ার ইকুইপমেন্ট ম্যানুফ্যাকচারিং

ডেডিকেটেড ট্রান্সফরমার এবং এমভি সুইচগিয়ার ইঞ্জিনিয়ারিং টিম

1MVA থেকে 8MVA পর্যন্ত উইন্ড পাওয়ার সাবস্টেশন সলিউশন

চালানের আগে ফ্যাক্টরি টেস্টিং

উপকূলীয় এবং উপকূলীয় বায়ু প্রকল্পের জন্য কাস্টমাইজড ডিজাইন

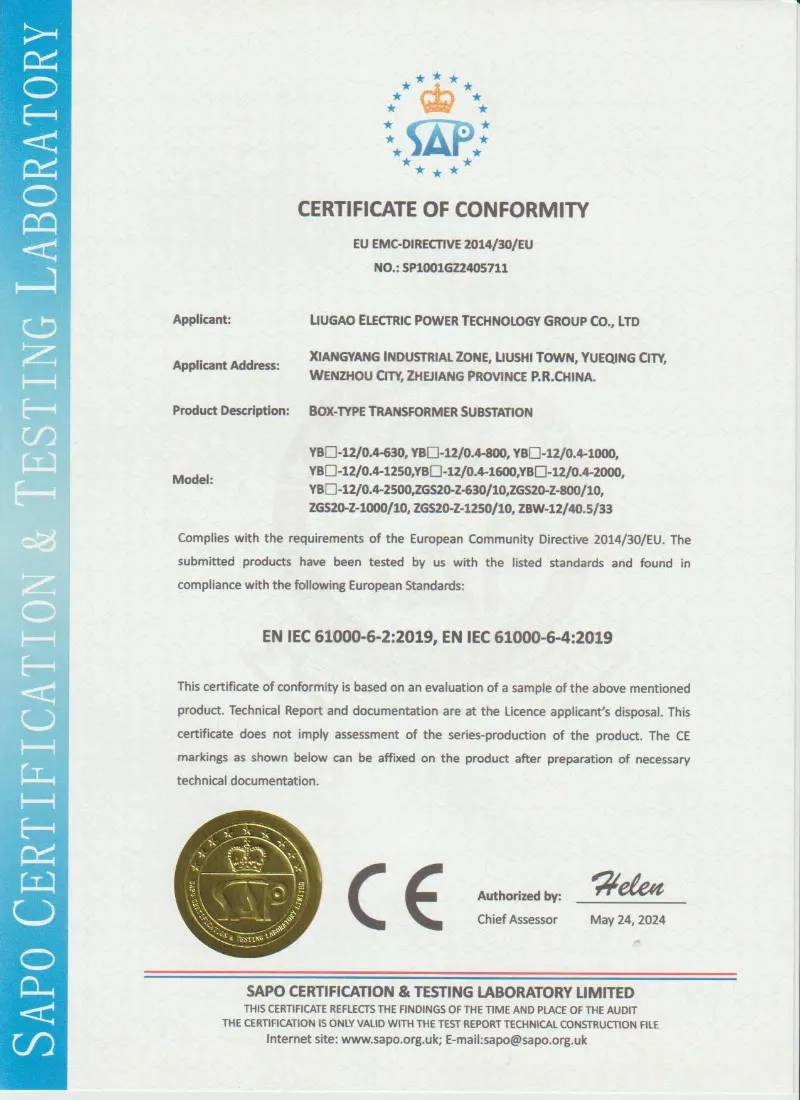

আইইসি-কমপ্লায়েন্ট ম্যানুফ্যাকচারিং এবং টেস্টিং
