স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন

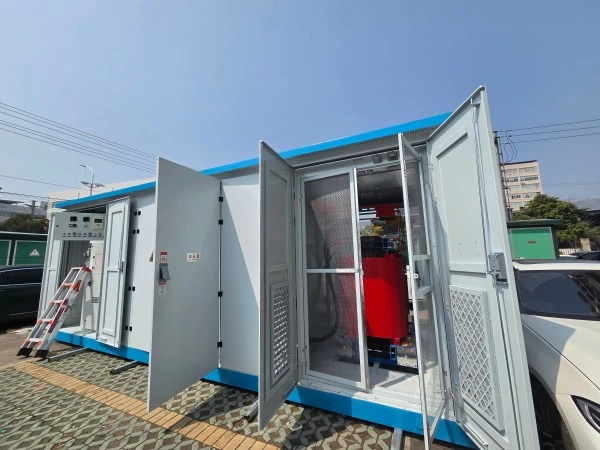

স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন হল একটি কারখানায় একত্রিত, কমপ্যাক্ট পাওয়ার ডিস্ট্রিবিউশন ইউনিট যা একটিমাঝারি-ভোল্টেজ সুইচগিয়ার, একটি লো-ভোল্টেজ ডিস্ট্রিবিউশন প্যানেল, এবং একটি তেল-নিমজ্জিত বা শুষ্ক-টাইপ ট্রান্সফরমার একটি একক, আবদ্ধ হাউজিং। প্রথাগত সিভিল ইঞ্জিনিয়ারিং সাবস্টেশনের বিপরীতে, এই ইউরোপীয়-শৈলী ইউনিটটি প্রিফেব্রিকেটেড, পরীক্ষিত এবং একটি রেডি-টু-ইনস্টল সিস্টেম হিসাবে সরবরাহ করা হয়।

এটা কি করে?

এটি আবাসিক সম্প্রদায়, বাণিজ্যিক ভবন, কারখানা এবং পুনর্নবীকরণযোগ্য শক্তি প্ল্যান্টে নিরাপদ বিতরণের জন্য মাঝারি-ভোল্টেজ বিদ্যুৎ (সাধারণত 6kV–35kV) কম-ভোল্টেজ স্তরে (400V–690V) নামিয়ে দেয়। স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন এছাড়াও লোড, তাপমাত্রা এবং পাওয়ার মানের বুদ্ধিমান পর্যবেক্ষণ সমর্থন করে, দূরবর্তী ত্রুটি নির্ণয় এবং স্বয়ংক্রিয় অ্যালার্ম ফাংশন সক্ষম করে। এটি এটিকে স্মার্ট গ্রিড এবং অনুপস্থিত সাবস্টেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলে।

পণ্যের সুবিধা

1. স্মার্ট মনিটরিং এবং রিমোট কন্ট্রোল

স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন একটি ঐচ্ছিক ইন্টেলিজেন্ট টার্মিনাল ইউনিট (ITU) সহ আসে যা ভোল্টেজ, কারেন্ট, পাওয়ার ফ্যাক্টর এবং তেলের তাপমাত্রার রিয়েল-টাইম ডেটা সংগ্রহ করে। ডেটা 4G, ইথারনেট বা ফাইবার অপটিক্সের মাধ্যমে একটি কেন্দ্রীয় নিয়ন্ত্রণ কক্ষে প্রেরণ করা যেতে পারে, যা সাইটের পরিদর্শন খরচ কমিয়ে দেয়।

2. কমপ্যাক্ট ফুটপ্রিন্ট এবং দ্রুত স্থাপনা

যেহেতু এটি কারখানায় আগে থেকে একত্রিত করা হয়, স্মার্ট প্রি-ইন্সটল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশনের জন্য সাইটে শুধুমাত্র একটি সাধারণ ভিত্তি প্রয়োজন। ইনস্টলেশনে সপ্তাহের পরিবর্তে 1-2 দিন সময় লাগে, সিভিল কাজ এবং জমি দখলে 60% পর্যন্ত সাশ্রয় হয়।

3. কঠোর অবস্থার অধীনে উচ্চ নির্ভরযোগ্যতা

ঘের এবং ভিতরে তেল-নিমজ্জিত বা ইপোক্সি-রজন ট্রান্সফরমারগুলির জন্য IP54 (বা উচ্চতর) সুরক্ষা রেটিং সহ, এই সাবস্টেশনটি ধুলো, বৃষ্টি, লবণের কুয়াশা এবং চরম তাপমাত্রা -25°C থেকে +40°C পর্যন্ত প্রতিরোধ করে, মরুভূমি, উপকূলীয় অঞ্চল বা উচ্চ-উচ্চতা অঞ্চলে অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।

4. শক্তি দক্ষতা এবং কম ক্ষতি

S11 বা S13 সিরিজের লো-লস ট্রান্সফরমার দিয়ে সজ্জিত, স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন প্রচলিত ইউনিটের তুলনায় নো-লোড লস 30% পর্যন্ত কমায়, 20 বছরের আয়ুষ্কালে সরাসরি বিদ্যুৎ বিল এবং কার্বন নিঃসরণ কমিয়ে দেয়।

5. সম্পূর্ণরূপে কাস্টমাইজযোগ্য

আমরা নমনীয় কনফিগারেশন অফার করি: তামা বা অ্যালুমিনিয়াম উইন্ডিং, অন-লোড ট্যাপ চেঞ্জার, স্বয়ংক্রিয় পাওয়ার ফ্যাক্টর সংশোধন (APFC), এবং সার্জ অ্যারেস্টার। আপনার ভিলা এলাকার জন্য 200kVA ইউনিট বা শিল্প পার্কের জন্য 2500kVA ইউনিটের প্রয়োজন হোক না কেন, আমরা সমাধানটি তৈরি করতে পারি।

পণ্য বৈশিষ্ট্য

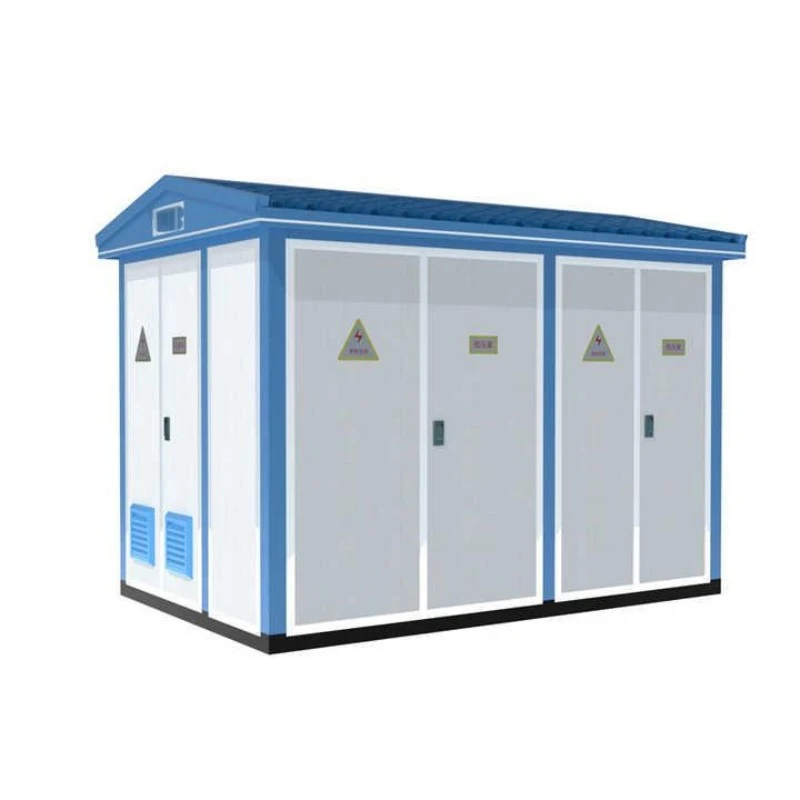

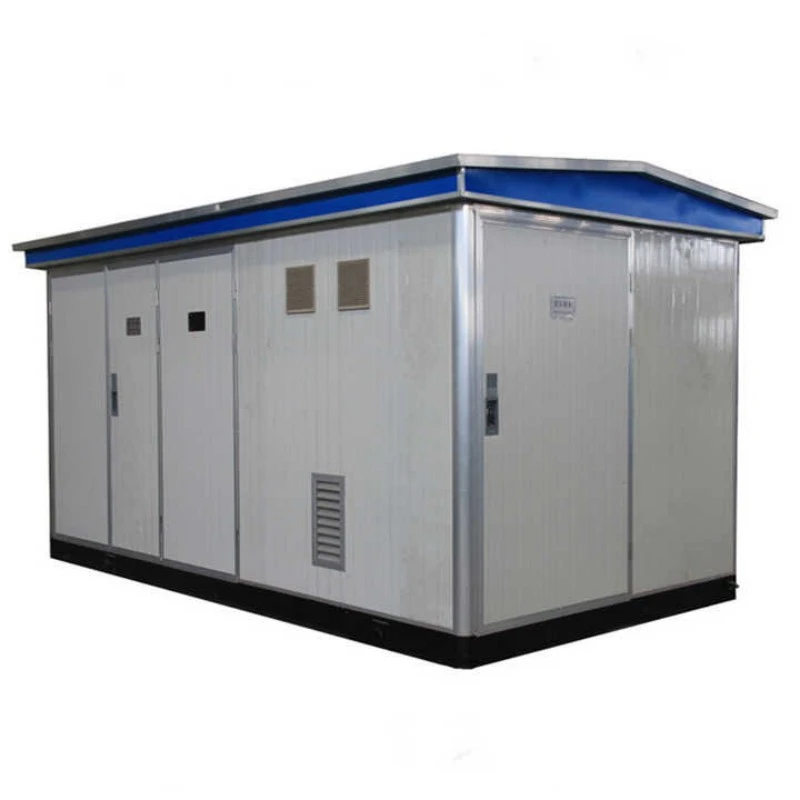

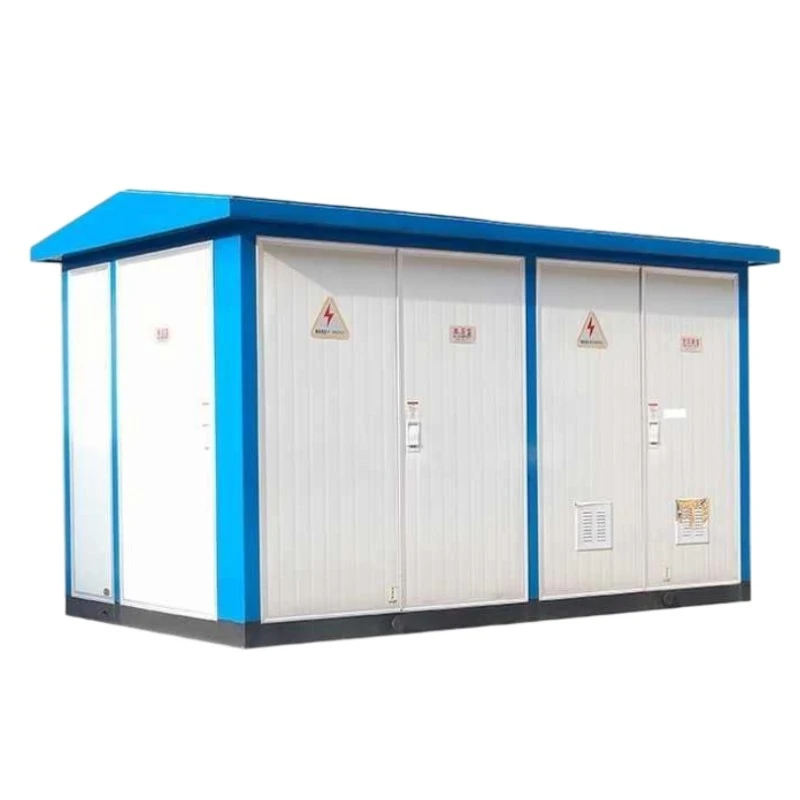

সম্পূর্ণরূপে ঘেরা এবং আবহাওয়ারোধী হাউজিং---গ্যালভানাইজড স্টিল বা অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, অ্যান্টি-জারা পেইন্ট দিয়ে লেপা, বাইরের ইনস্টলেশনের জন্য উপযুক্ত।

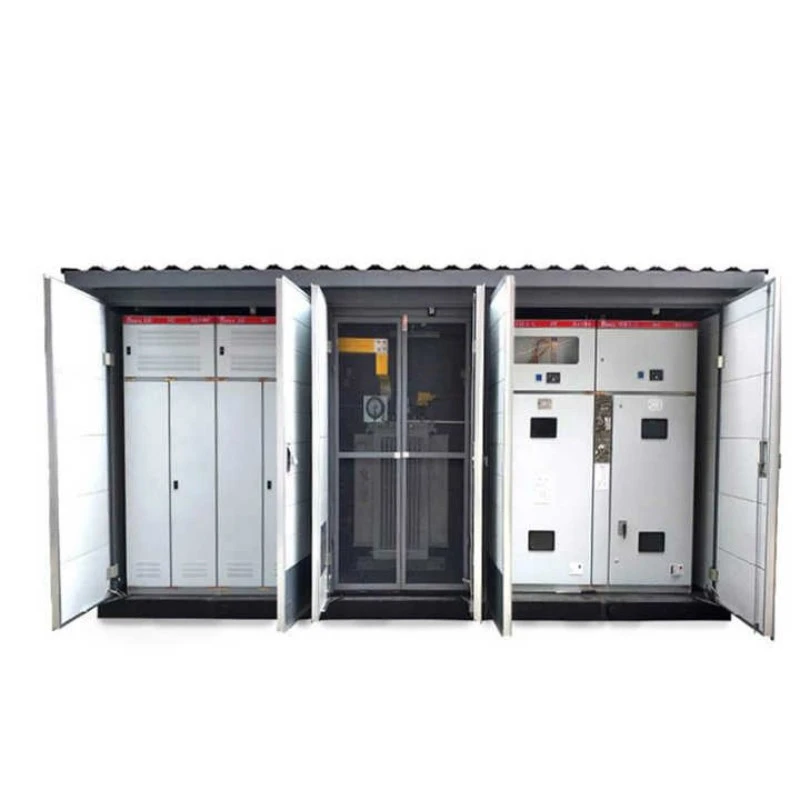

মডুলার অভ্যন্তরীণ বিন্যাস---HV সুইচগিয়ার, ট্রান্সফরমার এবং LV বিতরণের জন্য পৃথক বগি, যান্ত্রিক ইন্টারলক সহ অপারেটরের নিরাপত্তা নিশ্চিত করতে।

ইন্টেলিজেন্ট কুলিং সিস্টেম---ড্রাই-টাইপ ট্রান্সফরমারের জন্য তাপমাত্রা-নিয়ন্ত্রিত ফ্যান বা তেল-নিমজ্জিত ইউনিটগুলির জন্য ঢেউতোলা রেডিয়েটর প্যানেল, তাপমাত্রা সেটপয়েন্ট ছাড়িয়ে গেলে স্বয়ংক্রিয়ভাবে সক্রিয় হয়।

আর্ক ফ্ল্যাশ এবং ওভারলোড সুরক্ষা--- IEC 62271-202 মান পূরণের জন্য SF6 বা ভ্যাকুয়াম সার্কিট ব্রেকার, ফিউজড সুইচ এবং সার্জ প্রোটেকশন ডিভাইস (SPD) দিয়ে সজ্জিত।

ব্যবহারকারী-বান্ধব ইন্টারফেস---স্থানীয় টাচস্ক্রিন ডিসপ্লে (ঐচ্ছিক) রিয়েল-টাইম ডেটা এবং ফল্ট রেকর্ড দেখায়, যখন স্মার্টফোন অ্যাপের মাধ্যমে দূরবর্তী অ্যাক্সেস রক্ষণাবেক্ষণ কর্মীদের জন্য উপলব্ধ।

কম নয়েজ অপারেশন---আবাসিক অ্যাপ্লিকেশনের জন্য সাউন্ড লেভেল ≤55dB(A), ভাইব্রেশন-ড্যাম্পিং মাউন্ট এবং অ্যাকোস্টিক ইনসুলেশন প্যানেল দ্বারা অর্জিত।

অ্যান্টি-থেফট অ্যান্ড সিকিউরিটি ডিজাইন---হেভি-ডিউটি ​​লক, ডোর সেন্সর এবং ঐচ্ছিক সিসিটিভি ইন্টিগ্রেশন স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশনকে দূরবর্তী, অনুপস্থিত সাইটগুলির জন্য উপযুক্ত করে তোলে।

পণ্যের আবেদন

স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন ব্যাপকভাবে ব্যবহৃত হয়:

আরবান পাওয়ার ডিস্ট্রিবিউশন

আবাসিক কমপ্লেক্স, শপিং মল, হোটেল এবং হাসপাতাল যেখানে স্থান সীমিত এবং অগ্নি নিরাপত্তা অত্যন্ত গুরুত্বপূর্ণ।

ভূগর্ভস্থ পার্কিং লট বা ছাদের স্থাপনাগুলি এর কমপ্যাক্ট, তেল-কন্টেনমেন্ট ডিজাইন থেকে উপকৃত হয়।

নবায়নযোগ্য শক্তি প্রকল্প

সৌর খামার এবং উপকূলীয় বায়ু পার্কগুলির দ্রুত স্থাপনা এবং আবহাওয়া প্রতিরোধের প্রয়োজন। এই সাবস্টেশনটি পিভি ইনভার্টার এবং উইন্ড টারবাইন কনভার্টারগুলির সাথে নির্বিঘ্নে একত্রিত হয়।

অবকাঠামো ও পাবলিক সুবিধা

বিমানবন্দর, পাতাল রেল স্টেশন, টানেল এবং সেতুগুলি নিরবচ্ছিন্ন আলো এবং বায়ুচলাচল নিশ্চিত করতে এর উচ্চ নির্ভরযোগ্যতা এবং দূরবর্তী পর্যবেক্ষণের উপর নির্ভর করে।

শিল্প ও খনির সাইট

কারখানা, রাসায়নিক উদ্ভিদ এবং খনিগুলি গ্রিডের ত্রুটিগুলি বিচ্ছিন্ন করতে এবং সংবেদনশীল যন্ত্রপাতি রক্ষা করতে স্মার্ট পূর্বে ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন ব্যবহার করে।

অস্থায়ী ও জরুরী শক্তি

নির্মাণ সাইট, দুর্যোগ ত্রাণ অঞ্চল, এবং আউটডোর ইভেন্টগুলি এর প্লাগ-এন্ড-প্লে প্রকৃতি এবং সহজ স্থানান্তর থেকে উপকৃত হয়।

উত্পাদন বিবরণ

হাউজিং ও মেকানিক্যাল ডিজাইন

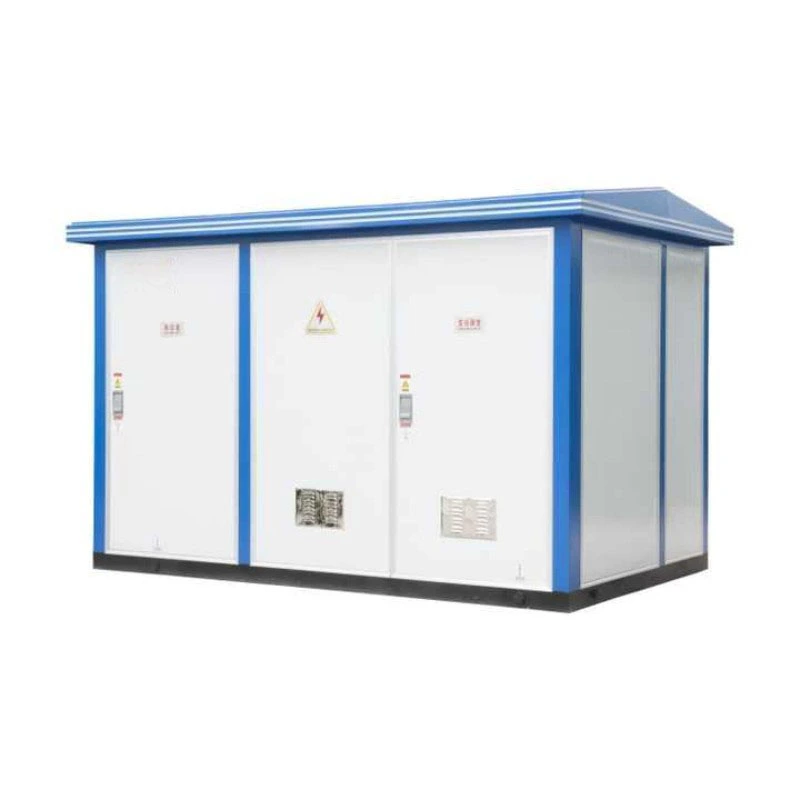

স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশনের বাইরের ঘেরটি লেজার-কাট, বাঁকানো এবং ঢালাই করা স্টিল প্লেট ব্যবহার করে তৈরি করা হয়। ঢালাইয়ের পরে, স্কেল অপসারণের জন্য পুরো হাউজিং শট ব্লাস্টিংয়ের মধ্য দিয়ে যায়, তারপরে ন্যূনতম 80µm পুরুত্ব সহ ইলেক্ট্রোস্ট্যাটিক পাউডার আবরণ দ্বারা অনুসরণ করা হয়। এটি উপকূলীয় বা শিল্প পরিবেশের জন্য C5-M জারা প্রতিরোধের (ISO 12944) প্রদান করে।

দরজাগুলি পলিউরেথেন গ্যাসকেট, কম্প্রেশন ল্যাচ এবং অপসারণযোগ্য কব্জা দিয়ে সজ্জিত। একটি ঢালু ছাদ জল পুল করা প্রতিরোধ করে, এবং বেস চ্যানেলগুলিতে সহজ পরিবহনের জন্য ফর্কলিফ্ট পকেট এবং লিফটিং লগ অন্তর্ভুক্ত থাকে।

ট্রান্সফরমার কোর এবং উইন্ডিংস

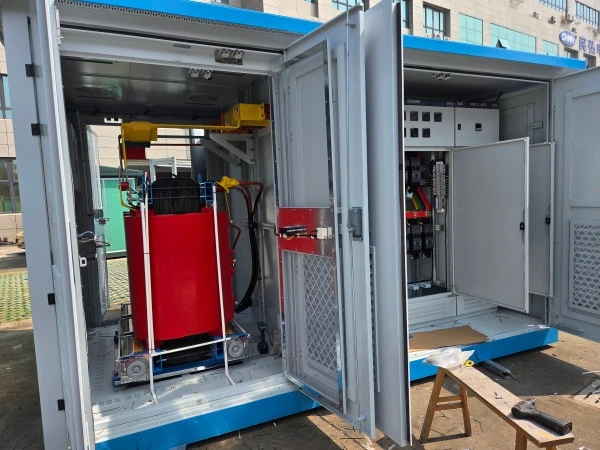

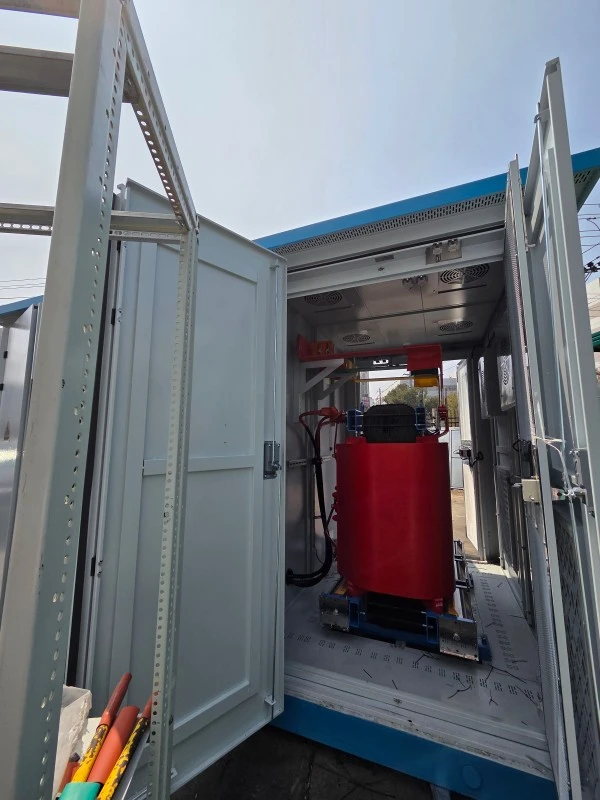

নো-লোড কারেন্ট কমাতে আমরা স্টেপ-ল্যাপ জয়েন্টগুলির সাথে উচ্চ-ব্যপ্তিযোগ্য কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন স্টিল (0.23 মিমি বা 0.27 মিমি) ব্যবহার করি। উইন্ডিংগুলি অক্সিজেন-মুক্ত তামা বা অ্যালুমিনিয়াম ফয়েল (লো ভোল্টেজের জন্য) এবং বৃত্তাকার তামার তার (উচ্চ ভোল্টেজের জন্য) দিয়ে তৈরি। শুষ্ক-টাইপ সংস্করণের জন্য, ক্লাস এইচ ইপোক্সি রজন শূন্যতা দূর করতে এবং আংশিক স্রাব <10pC অর্জন করতে ভ্যাকুয়াম-কাস্ট। তেল-নিমজ্জিত সংস্করণগুলির জন্য, আমরা তেলের প্রসারণ শোষণ করতে একটি ঢেউতোলা ট্যাঙ্ক সহ খনিজ তেল বা প্রাকৃতিক এস্টার তরল ব্যবহার করি।

সুইচগিয়ার এবং বাসবার

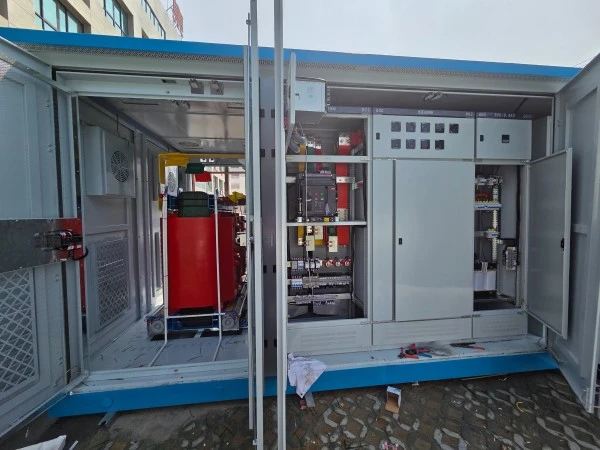

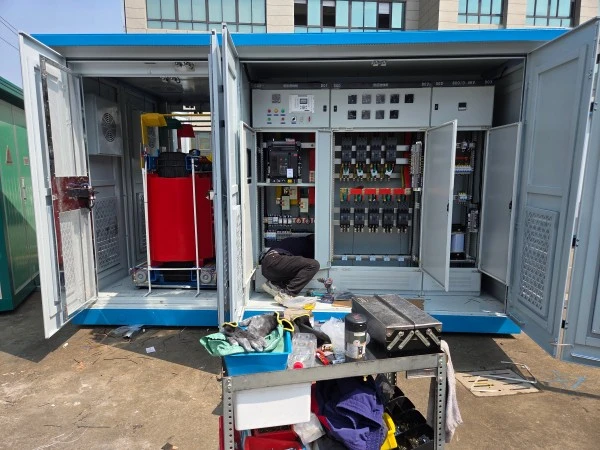

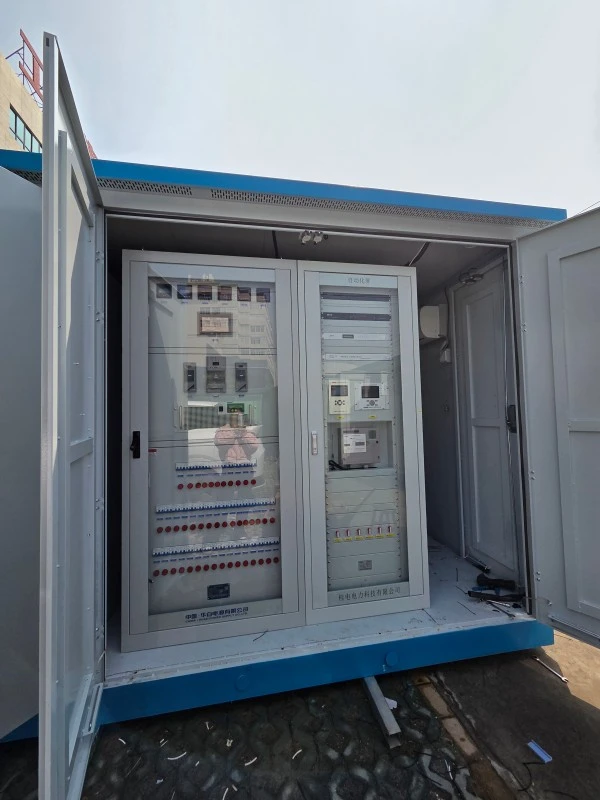

স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশনের ভিতরে, HV কম্পার্টমেন্টে দৃশ্যমান ব্রেক কন্টাক্ট সহ একটি লোড ব্রেক সুইচ বা সার্কিট ব্রেকার (SF6 বা ভ্যাকুয়াম টাইপ) রয়েছে। LV কম্পার্টমেন্টে একটি প্রধান মোল্ডেড কেস সার্কিট ব্রেকার (MCCB), ফিডার ব্রেকার এবং 4000A পর্যন্ত রেট করা একটি বাসবার সিস্টেম রয়েছে। সমস্ত বাসবার তাপ-সঙ্কুচিত নিরোধক সহ টিন-ধাতুপট্টাবৃত তামা।

ইন্টেলিজেন্ট মনিটরিং সিস্টেম (ঐচ্ছিক)

আমরা একটি স্মার্ট RTU (রিমোট টার্মিনাল ইউনিট) সংহত করি যা 31 তম ক্রম পর্যন্ত তিন-ফেজ ভোল্টেজ, স্রোত, সক্রিয়/প্রতিক্রিয়াশীল শক্তি এবং হারমোনিক্স পরিমাপ করে। ডেটা প্রতি 5 মিনিটে লগ করা হয় এবং 90 দিনের জন্য সংরক্ষণ করা হয়। ওভারভোল্টেজ, আন্ডারভোল্টেজ, অতিরিক্ত তাপমাত্রা এবং দরজা খোলার জন্য অ্যালার্ম এসএমএস বা ইমেলের মাধ্যমে পাঠানো হয়।

গুণমান পরীক্ষা

প্রতিটি স্মার্ট প্রি-ইনস্টল করা ইউরোপীয় টাইপ ট্রান্সফরমার সাবস্টেশন 100% ফ্যাক্টরি টেস্টিংয়ের মধ্য দিয়ে যায়:

1. ডাইলেকট্রিক প্রতিরোধ পরীক্ষা (1 মিনিটের জন্য 2.5kV)

2. গতিশীল শর্ট-সার্কিট পরীক্ষা (সিমুলেটেড)

3. IP54 জল প্রবেশ পরীক্ষা

4. তাপমাত্রা বৃদ্ধি পরীক্ষা (সম্পূর্ণ লোডে 8 ঘন্টা)

5. আংশিক স্রাব পরিমাপ (শুষ্ক প্রকারের জন্য ≤10pC)

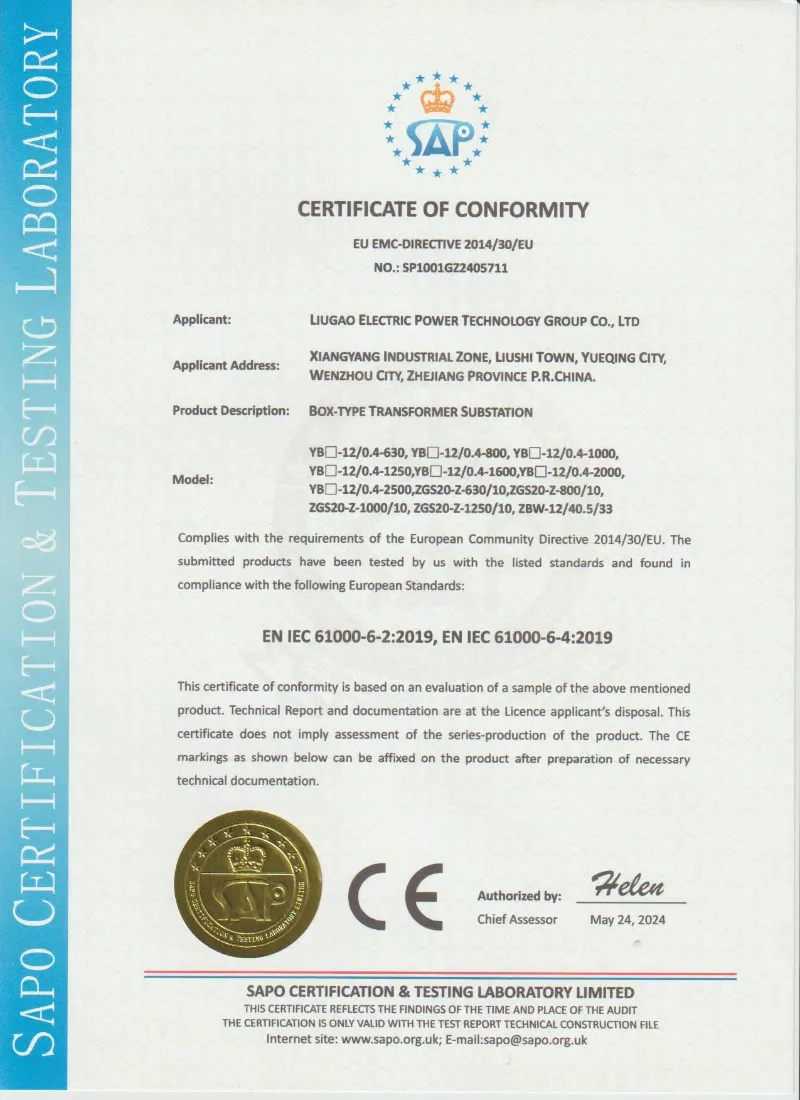

6. IEC 62271-202, GB/T 17467, এবং EN 61330 মান মেনে প্রতিটি চালানের সাথে পরীক্ষার রিপোর্ট প্রদান করা হয়।
