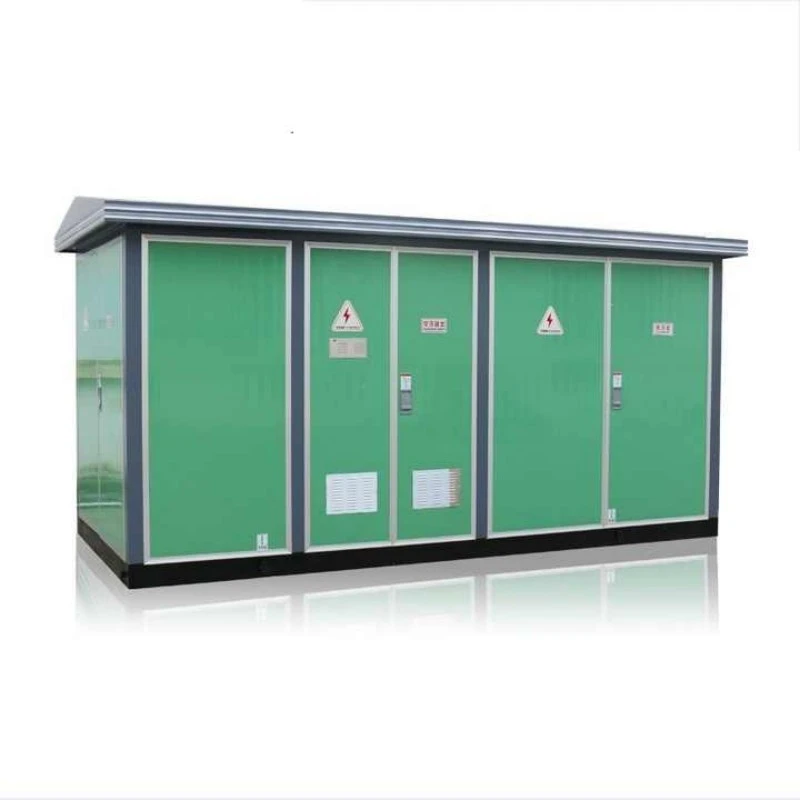

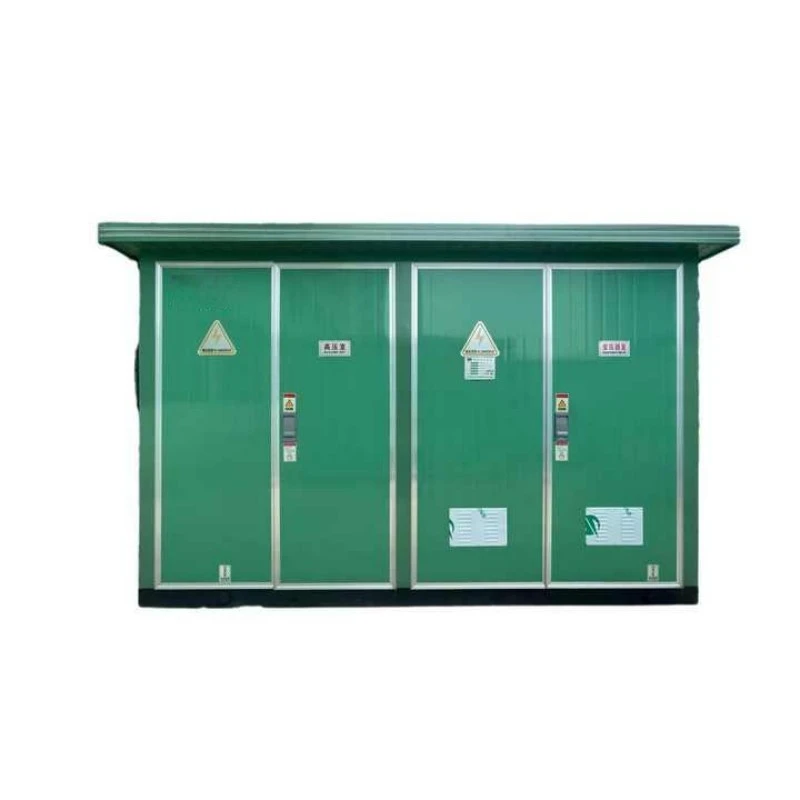

প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপিয়ান টাইপ সাবস্টেশন

একটি প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশন হল একটি ফ্যাক্টরি-অ্যাসেম্বল, তিন-চেম্বার ঘেরা পাওয়ার ডিস্ট্রিবিউশন ইউনিট যা নিম্ন-ভোল্টেজ লোডগুলিতে মাঝারি-ভোল্টেজ বিদ্যুৎ গ্রহণ, রূপান্তর এবং বিতরণ করার জন্য ডিজাইন করা হয়েছে। প্রথাগত কংক্রিট-নির্মিত সাবস্টেশনের বিপরীতে যা সাইটে কয়েক সপ্তাহের নির্মাণের প্রয়োজন হয়, এই ইউনিট সংযোগের জন্য প্রস্তুত।

এটা কি?

প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশন (এ নামেও পরিচিতইউরোপীয় বক্স সাবস্টেশন) তিনটি স্বতন্ত্র, পৃথক বগি নিয়ে গঠিত:

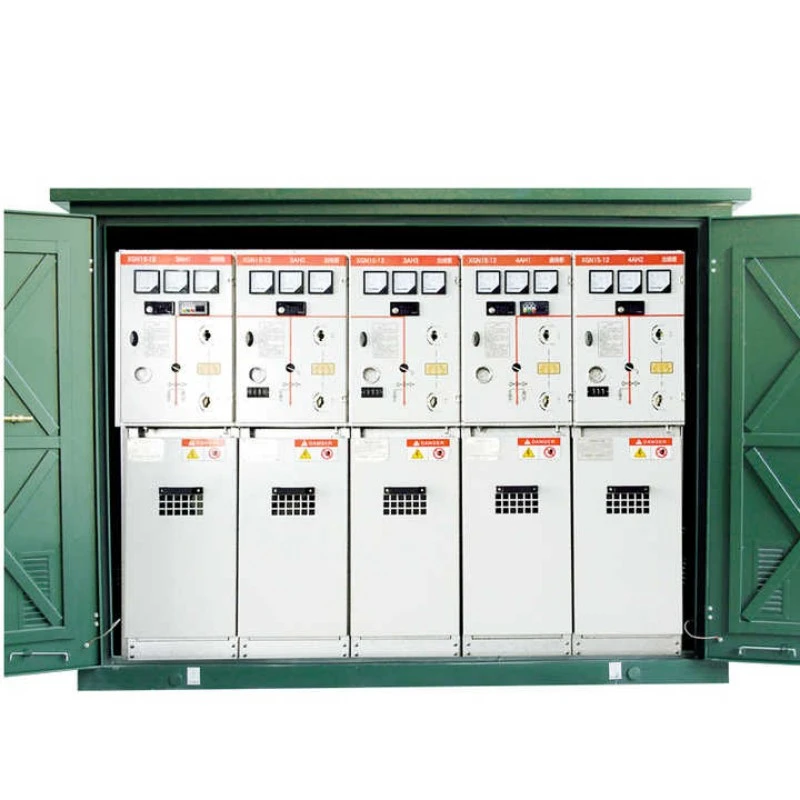

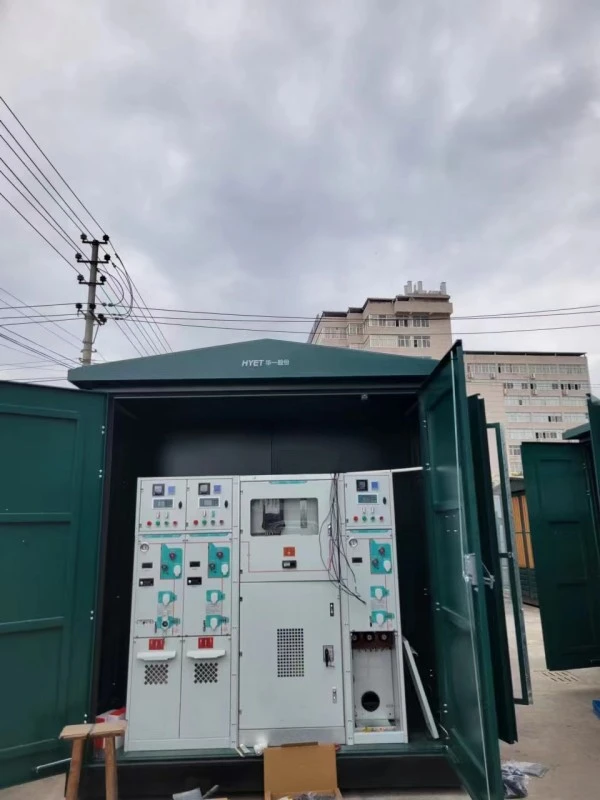

1. হাই-ভোল্টেজ (HV) বগি: ঘরের সুইচগিয়ার, সুরক্ষা রিলে এবং মিটারিং ডিভাইস।

2. ট্রান্সফরমার বগি: একটি তেল-নিমজ্জিত বা শুকনো ধরনের ট্রান্সফরমার রয়েছে।

3. লো-ভোল্টেজ (LV) কম্পার্টমেন্ট: ডিস্ট্রিবিউশন প্যানেল, সার্কিট ব্রেকার এবং আউটগোয়িং ফিডার রয়েছে।

এই তিনটি চেম্বার একটি একক, আবহাওয়ারোধী ইস্পাত বা যৌগিক ঘেরের মধ্যে একটি "I" বা "II" আকারে সাজানো হয়েছে। প্রতিটি বগি শারীরিকভাবে ধাতব পার্টিশন দ্বারা পৃথক করা হয় যাতে দোষের বিস্তার রোধ করা যায়।

এটা কি করতে পারে?

এই সরঞ্জাম তিনটি মূল ফাংশন সঞ্চালন করে:

1. স্টেপ-ডাউন ভোল্টেজ রূপান্তর: আগত মাঝারি ভোল্টেজকে (6kV, 10kV, 20kV, 35kV) ব্যবহারযোগ্য নিম্ন ভোল্টেজে (400V, 230V) রূপান্তরিত করে।

2. সুরক্ষা এবং বিচ্ছিন্নতা: স্বয়ংক্রিয়ভাবে ত্রুটিযুক্ত সার্কিটগুলিকে ফিউজ বা সার্কিট ব্রেকারের মাধ্যমে বিচ্ছিন্ন করে, নীচের দিকের সম্পদগুলিকে রক্ষা করে।

3. লোড ম্যানেজমেন্ট: একাধিক বহির্গামী সার্কিটে শক্তি বিতরণ করে, নির্বাচনী সুইচিং, মিটারিং এবং পর্যবেক্ষণ সক্ষম করে।

যেহেতু প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশনটি প্রি-ওয়ার্ড এবং ফ্যাক্টরিতে পরীক্ষা করা হয়, এটি সাইটের তারের জটিল ত্রুটিগুলি দূর করে। এটি আবাসিক ব্লক, কারখানা, সৌর খামার এবং ইভি চার্জিং স্টেশনগুলিতে চূড়ান্ত বিদ্যুৎ বিতরণের জন্য স্নায়ু কেন্দ্র হিসাবে কাজ করে।

পণ্যের সুবিধা

আপনি যখন লুগাও পাওয়ার থেকে প্রিফ্যাব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশন বেছে নেন, তখন আপনি প্রচলিত সাবস্টেশন এবং আমেরিকান-টাইপ বিকল্পগুলির তুলনায় পাঁচটি স্বতন্ত্র প্রতিযোগিতামূলক সুবিধা পাবেন।

সুবিধা 1: উচ্চতর কর্মী নিরাপত্তা

তিন-বগি "কম্পার্টমেন্টালাইজড" ডিজাইন হল যেকোন প্রকৃত প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশনের বৈশিষ্ট্য। প্রতিটি বিভাগ সম্পূর্ণরূপে যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলকের সাথে সংযুক্ত। উদাহরণস্বরূপ, প্রধান ব্রেকার বন্ধ না হলে LV দরজা খুলতে পারে না; আর্থিং সুইচ বন্ধ না হলে HV দরজা খোলা যাবে না। এই অনুক্রমিক নিরাপত্তা যুক্তি লাইভ-ফ্রন্ট এক্সপোজারকে বাধা দেয়, যা অপারেটরদের জন্য আর্ক-ফ্ল্যাশ ঝুঁকিকে মারাত্মকভাবে হ্রাস করে। আমেরিকান-টাইপ সাবস্টেশন, বিপরীতে, প্রায়শই ফিউজ প্রতিস্থাপনের সময় জীবন্ত অংশগুলি উন্মোচিত করে।

সুবিধা 2: নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহের ক্ষমতা

আমেরিকান-টাইপ ইউনিটের বিপরীতে যেখানে একটি ফিউজ প্রতিস্থাপনের জন্য সম্পূর্ণ ট্রান্সফরমারকে ডি-এনার্জাইজ করতে হয়, আমাদের প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশন স্বাধীন রক্ষণাবেক্ষণের অনুমতি দেয়। HV সাইড লাইভ থাকাকালীন আপনি মিটার রিডিংয়ের জন্য LV কম্পার্টমেন্ট খুলতে পারেন। আরও উন্নত সংস্করণগুলি লুপ-সুইচিং RMU (রিং মেইন ইউনিট) মিটমাট করতে পারে, একটি "টু-ইন, টু-আউট" কনফিগারেশন সক্ষম করে যা আপস্ট্রিম ত্রুটির সময়ও ডাউনস্ট্রিম গ্রাহকদের শক্তি বজায় রাখে। এটি হাসপাতাল এবং ডেটা সেন্টারের জন্য অপরিহার্য করে তোলে।

সুবিধা 3: চমৎকার তাপ ব্যবস্থাপনা

প্রতিটি ট্রান্সফরমার কম্পার্টমেন্টে জোর করে বায়ুচলাচল (স্বয়ংক্রিয় থার্মোস্ট্যাটিক নিয়ন্ত্রিত ফ্যান) এবং প্রাকৃতিক পরিচলন লাউভার রয়েছে। শারীরিক বিচ্ছেদ মানে ট্রান্সফরমার দ্বারা উৎপন্ন তাপ HV বগিতে সংবেদনশীল ইলেকট্রনিক রিলেকে প্রভাবিত করে না। আমাদের পরীক্ষাগুলি দেখায় যে গ্রীষ্মের সর্বোচ্চ লোডের সময় অভ্যন্তরীণ তাপমাত্রা 15-20 ডিগ্রি সেলসিয়াস অ-বিভাগযুক্ত ডিজাইনের চেয়ে কম থাকে, যা সরাসরি অন্তরণ জীবনকে প্রসারিত করে।

সুবিধা 4: চরম পরিবেশগত অভিযোজনযোগ্যতা

IP54 ন্যূনতম (ধুলো-আঁটসাঁট এবং জলের জেটের বিরুদ্ধে সুরক্ষিত) তৈরি করা হয়েছে, ঘেরটি লবণের স্প্রে, বালির ঝড় এবং ভারী বৃষ্টি সহ্য করে। একটি 40 মিমি এয়ার গ্যাপ প্লাস অ্যান্টি-কনডেনসেশন হিটার অভ্যন্তরীণ আর্দ্রতা প্রতিরোধ করে। অপারেটিং পরিসীমা: -40°C থেকে +55°C। এই দৃঢ়তার কারণেই প্রিফ্যাব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশন উপকূলীয় বায়ু খামার এবং মরুভূমির সৌর প্রকল্পগুলির জন্য ডিফল্ট পছন্দ।

সুবিধা 5: মালিকানার মোট খরচ কম (TCO)

প্রাথমিক ক্রয় মূল্য তুলনামূলক আমেরিকান-টাইপ ইউনিটের তুলনায় 15-20% বেশি হতে পারে, কিন্তু 20 বছরের বেশি TCO 30% কম। কেন? ইউরোপীয়-টাইপ ইউনিটগুলিতে প্রতিস্থাপনযোগ্য, মডুলার উপাদান রয়েছে (আপনি শুধুমাত্র একটি ত্রুটিপূর্ণ ফিউজ পরিবর্তন করেন, পুরো বাসবার নয়)। তেল কন্টেনমেন্ট সাম্প স্থল দূষণ জরিমানা প্রতিরোধ. ন্যূনতম সিভিল ওয়ার্কস (শুধু একটি ফ্ল্যাট কংক্রিট প্যাড) বনাম একটি কংক্রিট রুম তৈরি করলে প্রতি ইউনিটে ইনস্টলেশন শ্রমে $5,000-$10,000 সাশ্রয় হয়।

পণ্য বৈশিষ্ট্য

নীচে আমাদের প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশনের নির্দিষ্ট প্রকৌশল বৈশিষ্ট্য রয়েছে:

উত্পাদন বিবরণ

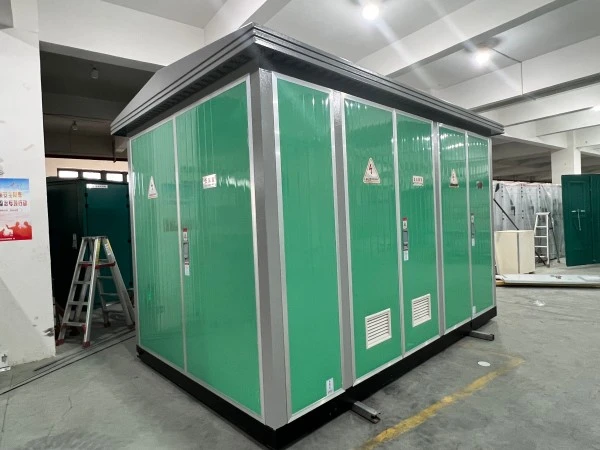

Lugao Power আমাদের ISO 9001-প্রত্যয়িত 25,000m² কারখানায় প্রতিটি প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশন তৈরি করে। নীচে মূল উত্পাদনের বিবরণ রয়েছে যা আমাদের গুণমানকে আলাদা করে।

উপাদান নির্বাচন

ইস্পাত: আমদানি করা DX51D+Z275 গ্যালভানাইজড ইস্পাত, একটি CNC টারেট পাঞ্চের উপর শিয়ার করা এবং বাঁকানো (সহনশীলতা ±0.2 মিমি)।

জিআরপি (গ্লাস রিইনফোর্সড পলিয়েস্টার): উপকূলীয় অর্ডারের জন্য অফার করা হয়েছে - শূন্য ক্ষয়, কিন্তু উচ্চ খরচ। অগ্নি প্রতিরোধক শ্রেণী VO (UL94)।

ট্রান্সফরমার কোর: নিরাকার ধাতু বা CRGO সিলিকন ইস্পাত (M5 গ্রেড, 0.23 মিমি পুরুত্ব)। স্ট্যান্ডার্ড স্টিলের তুলনায় নো-লোড লস 70% কমেছে।

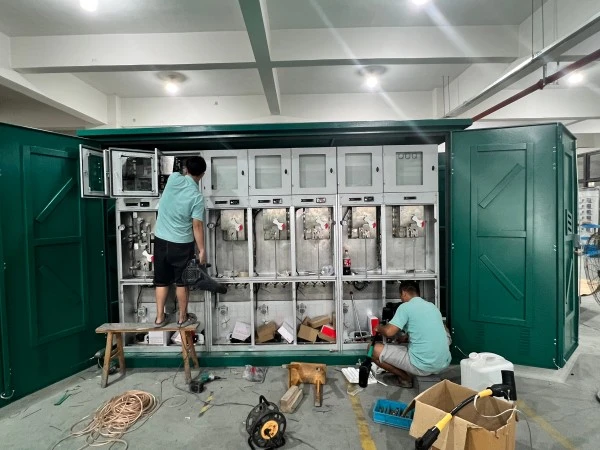

সমাবেশ প্রক্রিয়া

কম্পার্টমেন্ট ফেব্রিকেশন: এইচভি, ট্রান্সফরমার এবং এলভি বিভাগের জন্য আলাদা ওয়েল্ডিং জিগ। প্রতিটি বগি একটি সাবান দ্রবণ (তেল ধারণের জন্য) দিয়ে ফুটো-পরীক্ষিত হয়।

পেইন্টিং: প্রিট্রিটমেন্ট (ডিগ্রেসিং, ফসফেটিং) → ইপক্সি প্রাইমার (80μm) → পলিয়েস্টার টপকোট (70μm)। লবণ স্প্রে পরীক্ষা: ক্রীপেজ ছাড়া 720 ঘন্টা।

অভ্যন্তরীণ ওয়্যারিং: হ্যালোজেন-মুক্ত, 90°C-রেটেড কপার ক্যাবল, হেক্স ডাই (পুল-আউট টেস্ট>200N) দিয়ে ক্রিম করা। সমস্ত টার্মিনাল তাপ-সঙ্কুচিত মার্কার দিয়ে লেবেলযুক্ত।

ট্রান্সফরমার ইনস্টলেশন: তেল ভর্তি ট্রান্সফরমার ভ্যাকুয়াম শুকানোর মধ্য দিয়ে যায় (অবশিষ্ট আর্দ্রতা <0.5%)। শুষ্ক-টাইপ ট্রান্সফরমারগুলি ভ্যাকুয়াম চাপে (ভিপিআই) দুবার গর্ভবতী হয়।

মান নিয়ন্ত্রণ চেক

1. ডাইইলেক্ট্রিক পরীক্ষা: HV সাইডের জন্য 28kV/1 মিনিট; LV পাশের জন্য 3kV/1 মিনিট।

2. হিট রান: 8 ঘন্টার জন্য 40°C পরিবেষ্টনে সম্পূর্ণ লোড; তাপমাত্রা বৃদ্ধি 12 PT100 সেন্সর দ্বারা পর্যবেক্ষণ করা হয়।

3. আইপি পরীক্ষা: 8 ঘন্টার জন্য ডাস্ট চেম্বার, তারপরে ওয়াটার জেট পরীক্ষা (100 লিটার/মিনিট এ 12.5 মিমি অগ্রভাগ)।

4. কার্যকরী ইন্টারলক পরীক্ষা: প্রতিটি সুইচে 50টি খোলা-বন্ধ চক্র।

কাস্টমাইজেশন বিকল্প

1. রঙ: RAL 7035 (হালকা ধূসর) স্ট্যান্ডার্ড; অনুরোধের ভিত্তিতে যেকোনো RAL কোড (+15 দিনের লিড টাইম)।

2. তারের প্রবেশ: নীচে (প্লিন্থের মাধ্যমে) বা পাশে (গ্রন্থি প্লেট)।

3. স্মার্ট বৈশিষ্ট্য: 4G/WiFi এর মাধ্যমে IoT-সক্ষম রিমোট মনিটরিং (বর্তমান, ভোল্টেজ, টেম্প, দরজার অবস্থা)।

প্যাকেজিং, শিপিং, ওয়ারেন্টি

প্যাকেজিং এবং শিপিং

প্রতিটি প্রিফেব্রিকেটেড কমপ্যাক্ট ইউরোপীয় টাইপ সাবস্টেশন চারটি বিল্ট-ইন লিফটিং লগ ব্যবহার করে উত্তোলন করা হয় (2× মোট ওজনে পরীক্ষিত)। প্যাকেজিং পদ্ধতি:

● অভ্যন্তরীণ: ট্রানজিট আর্দ্রতা শোষণ করতে প্রতিটি বগির ভিতরে সিলিকা জেল ডেসিক্যান্ট প্যাক (2 কেজি) রাখা হয়।

● তারের এন্ট্রি: প্লাস্টিকের ক্যাপ এবং স্ব-ভলকানাইজিং টেপ দিয়ে সিল করা।

● বাহ্যিক: VCI (বাষ্প ক্ষয় প্রতিরোধক) ফিল্ম দিয়ে প্রসারিত-মোড়ানো, তারপর একটি ভারী-শুল্ক জলরোধী টারপলিন দিয়ে আবৃত।

● ক্রেটিং: একটি ইস্পাত শিপিং স্কিড (ফর্কলিফ্ট পকেটের জন্য 1200 মিমি উচ্চতা) উপর বোল্ট করা। কর্নার প্রোটেক্টর এবং strapping ব্যান্ড.

সীসা সময়: স্ট্যান্ডার্ড 630kVA ইউনিটের জন্য 25 কার্যদিবস; কাস্টম অর্ডারের জন্য 35 দিন (স্মার্ট মিটারিং সহ)।

ওয়ারেন্টি এবং বিক্রয়োত্তর

ওয়ারেন্টি সময়কাল: কমিশনের তারিখ থেকে 12 মাস বা চালান থেকে 14 মাস (যেটি প্রথমে আসে)।

কভারেজ: উপকরণ বা কারিগরিতে সমস্ত উত্পাদন ত্রুটি। বজ্রপাত, বন্যা, নেমপ্লেটের বাইরে ওভারলোডিং বা অননুমোদিত পরিবর্তন থেকে ক্ষতি কভার করে না।
