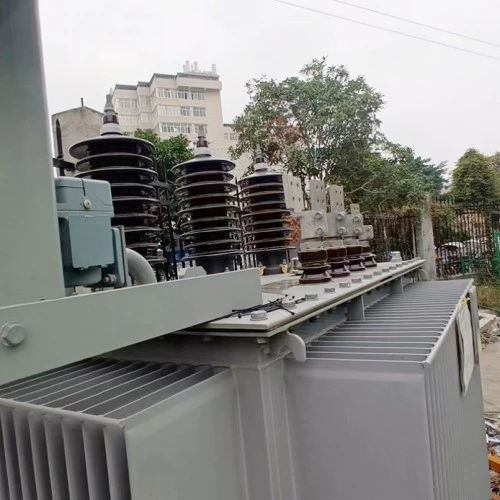

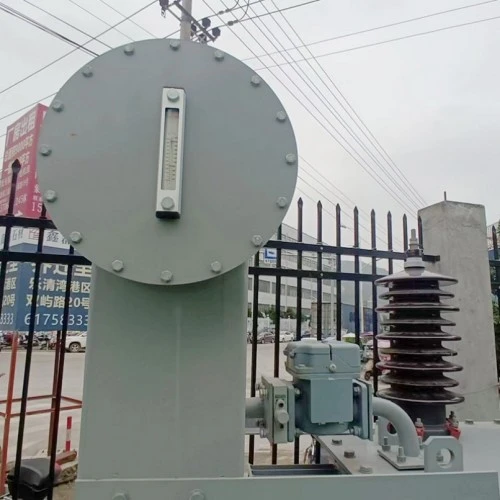

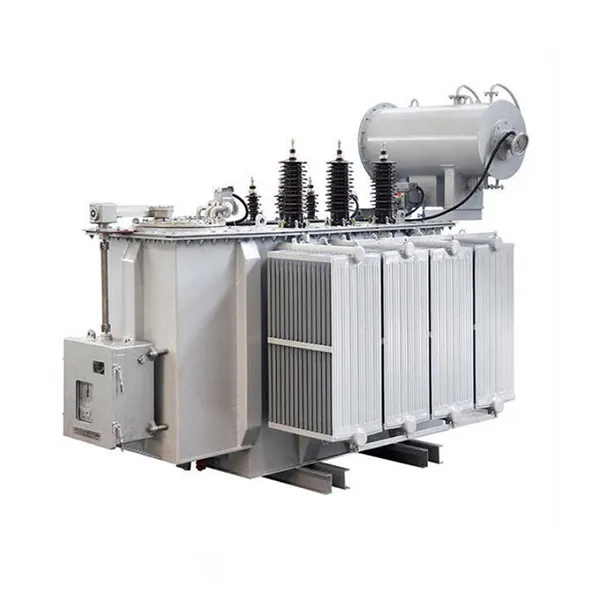

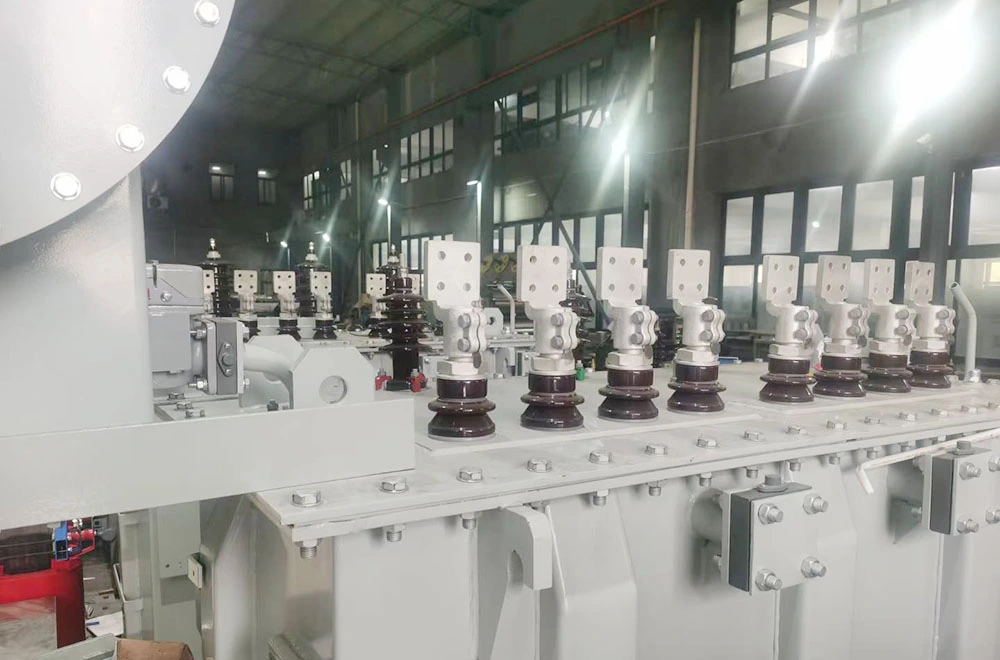

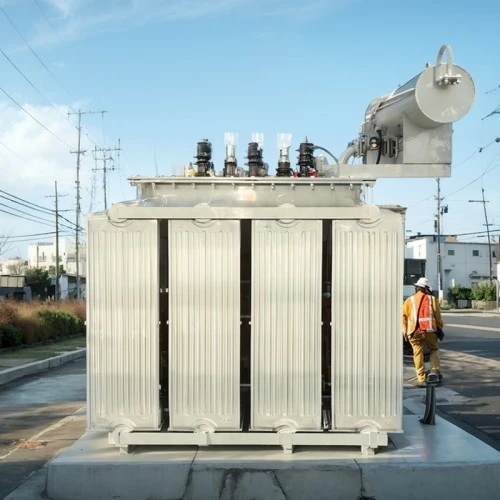

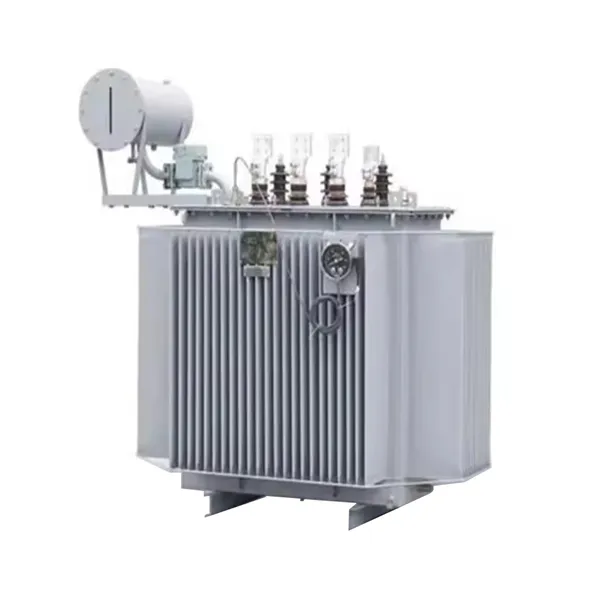

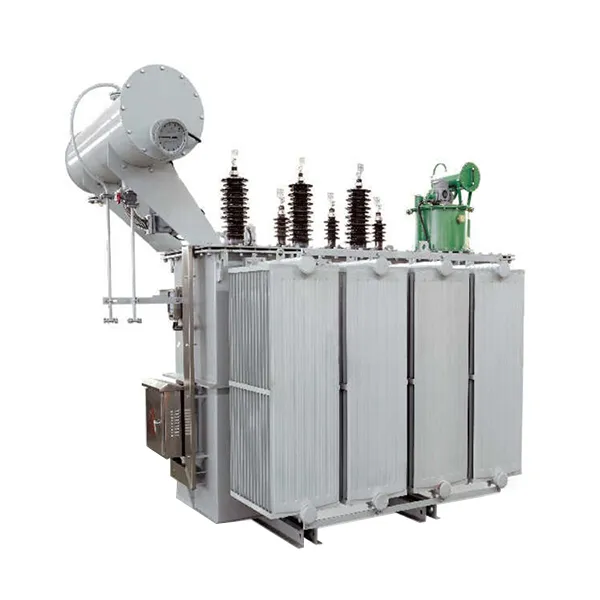

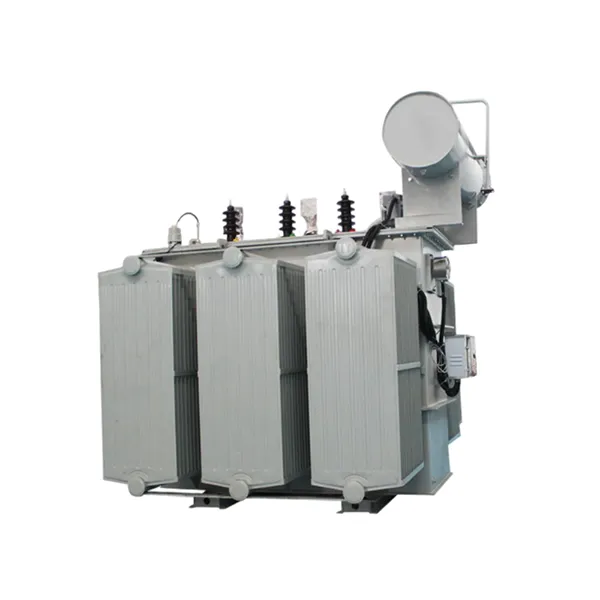

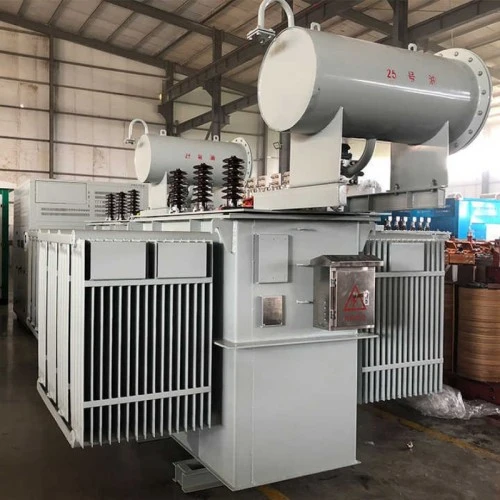

500kva তেল নিমজ্জিত আউটডোর হাই ভোল্টেজ ট্রান্সফরমার

এই তিন-ফেজ তেল-নিমজ্জিত আউটডোর হাই-ভোল্টেজ ট্রান্সফরমার, যা 500kVA রেট করা হয়েছে, 10kV বা 35kV-এর মতো উচ্চ ভোল্টেজগুলিকে 0.4kV-এর মতো নিম্ন ভোল্টেজ স্তরে নামানোর জন্য ডিজাইন করা হয়েছে, এটি টার্মিনাল ডিস্ট্রিবিউশন সিস্টেমের জন্য আদর্শ। ট্রান্সফরমারটিতে উচ্চ-ব্যপ্তিযোগ্য কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন স্টিল থেকে একটি স্টেপড ল্যাপ জয়েন্ট ডিজাইনের সাথে তৈরি একটি কোর বৈশিষ্ট্য রয়েছে, যা কার্যকরভাবে হিস্টেরেসিস এবং এডি কারেন্ট ক্ষয়ক্ষতি হ্রাস করে। নো-লোড লস মান উল্লেখযোগ্যভাবে জাতীয় মানকে ছাড়িয়ে যায়।

উচ্চ-ভোল্টেজ এবং কম-ভোল্টেজ উভয় উইন্ডিং অক্সিজেন-মুক্ত তামা পরিবাহী থেকে তৈরি করা হয়। লো-ভোল্টেজ ওয়াইন্ডিং অনুদৈর্ঘ্য তেল নালী সহ একটি ফয়েল-ক্ষত কনফিগারেশন গ্রহণ করে, যা যান্ত্রিক শক্তি এবং শর্ট-সার্কিট সহ্য করার ক্ষমতা উল্লেখযোগ্যভাবে উন্নত করে। সম্পূর্ণরূপে সিল করা ঢেউতোলা ট্যাঙ্ক ডিজাইন চমৎকার তাপ অপচয় প্রদান করে যখন স্বয়ংক্রিয়ভাবে তেলের পরিমাণ পরিবর্তনের জন্য ক্ষতিপূরণ দেয়। এই নকশাটি অন্তরক তেল এবং পরিবেষ্টিত বায়ুর মধ্যে যোগাযোগকে বাধা দেয়, তেলের জারণ এবং আর্দ্রতা প্রবেশকে দূর করে, যার ফলে পরিষেবা জীবন বৃদ্ধি পায়।

তেলে নিমজ্জিত ট্রান্সফরমারটি গ্রিড ভোল্টেজের ওঠানামা মিটমাট করার জন্য একাধিক ট্যাপিং রেঞ্জ (±5%, ±2×2.5%) সমর্থন করে। এটির কমপ্যাক্ট, মজবুত নির্মাণ পোল-মাউন্ট করা, প্ল্যাটফর্ম বা গ্রাউন্ড-লেভেল আউটডোর ইনস্টলেশনের জন্য উপযুক্ত, যা বিভিন্ন জলবায়ু পরিস্থিতি জুড়ে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

মূল বৈশিষ্ট্য

উচ্চ শক্তি দক্ষতা: উচ্চ-ব্যপ্তিযোগ্য সিলিকন ইস্পাত এবং একটি অপ্টিমাইজ করা মূল কাঠামো ব্যবহার করে, প্রচলিত পণ্যগুলির তুলনায় 15% এর বেশি নো-লোড লস হ্রাস করে, সরঞ্জামের জীবদ্দশায় পরিমাপযোগ্য শক্তি সঞ্চয় করে।

সম্পূর্ণরূপে সিল করা নির্মাণ: ঢেউতোলা ট্যাঙ্ক ডিজাইন একটি সংরক্ষকের প্রয়োজনীয়তা দূর করে, তেল জারণ এবং আর্দ্রতা শোষণ প্রতিরোধ করে, রক্ষণাবেক্ষণ-মুক্ত অপারেশন সক্ষম করে।

উচ্চতর আবহাওয়া প্রতিরোধ: -25°C থেকে +40°C পর্যন্ত পরিবেষ্টিত তাপমাত্রায় এবং 1000 মিটার পর্যন্ত উচ্চতায় নির্ভরযোগ্যভাবে কাজ করে। IP54 সুরক্ষা ধুলো এবং বৃষ্টি প্রতিরোধ নিশ্চিত করে।

উচ্চ শর্ট-সার্কিট প্রতিরোধ ক্ষমতা: গ্রিড ত্রুটির সময় নিরাপত্তা নিশ্চিত করার জন্য শর্ট-সার্কিট প্রভাব পরীক্ষায় উত্তীর্ণ হয়ে উইন্ডিংগুলিকে একটি শক্তিশালী ক্ল্যাম্পিং সিস্টেমের সাথে যান্ত্রিকভাবে শক্তিশালী করা হয়।

নমনীয় ইনস্টলেশন: কমপ্যাক্ট মাত্রাগুলি পোল-মাউন্ট করা, প্ল্যাটফর্ম বা গ্রাউন্ড-লেভেল ইনস্টলেশনকে সমর্থন করে, শহুরে এবং গ্রামীণ সাইট সীমাবদ্ধতার সাথে খাপ খাইয়ে নেয়।

প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

আরবান পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক: আবাসিক এলাকা, বাণিজ্যিক জেলা এবং শিল্প পার্কের জন্য উপযুক্ত যেখানে নির্ভরযোগ্য টার্মিনাল বিতরণ প্রয়োজন।

শিল্প সুবিধা: উৎপাদনকারী প্ল্যান্ট, প্রক্রিয়াকরণ লাইন, এবং ভারী যন্ত্রপাতিগুলিতে স্থিতিশীল কম-ভোল্টেজ শক্তি সরবরাহ করে, ওঠানামা করা লোডগুলিকে সহজে পরিচালনা করে।

পুনর্নবীকরণযোগ্য শক্তি প্রকল্প: বহিরঙ্গন পরিবেশে দৃঢ় অভিযোজনযোগ্যতা সহ স্টেপ-আপ বা বিতরণ অ্যাপ্লিকেশনের জন্য ফটোভোলটাইক এবং বায়ু শক্তি উৎপাদন ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।

অবকাঠামো নির্মাণ: বিমানবন্দর, সাবওয়ে সিস্টেম, হাসপাতাল এবং ডেটা সেন্টারে স্থাপন করা হয় যেখানে উচ্চ পাওয়ার সাপ্লাই নির্ভরযোগ্যতা গুরুত্বপূর্ণ।

অস্থায়ী এবং জরুরী বিদ্যুৎ সরবরাহ: কমপ্যাক্ট এবং পরিবহনযোগ্য নকশা এটিকে অস্থায়ী সাবস্টেশন বা জরুরী মেরামতের পরিস্থিতির জন্য আদর্শ করে তোলে।

উত্পাদন বিবরণ

মূল উপাদান এবং উত্পাদন প্রক্রিয়া

কোরটি একটি 45° স্টেপড ল্যাপ জয়েন্ট ডিজাইন সহ উচ্চ-ব্যপ্তিযোগ্য কোল্ড-রোল্ড গ্রেইন-ভিত্তিক সিলিকন ইস্পাত ব্যবহার করে তৈরি করা হয়। কোর ল্যামিনেশনগুলি সূক্ষ্ম-শিয়ার্ড এবং স্বয়ংক্রিয়ভাবে আঁটসাঁট জয়েন্টগুলি এবং অভিন্ন চৌম্বকীয় পথ নিশ্চিত করার জন্য স্ট্যাক করা হয়। কোরটি নিরাপদে আধা-শুকনো কাচের টেপ দিয়ে আবদ্ধ থাকে, কম্পন এবং শব্দ কমিয়ে নো-লোড লস কমিয়ে দেয়।

ঘূর্ণায়মান কাঠামো

উচ্চ-ভোল্টেজ এবং কম-ভোল্টেজ উভয় উইন্ডিংই অক্সিজেন-মুক্ত তামা পরিবাহী ব্যবহার করে ক্ষতবিক্ষত হয়, যা উচ্চ বৈদ্যুতিক পরিবাহিতা এবং কম প্রতিরোধী ক্ষতি প্রদান করে। কম-ভোল্টেজ ওয়াইন্ডিং ইউনিফর্ম ইন্টার-লেয়ার ইনসুলেশন এবং অনুদৈর্ঘ্য তেল নালী সহ একটি ফয়েল-ক্ষত কনফিগারেশন গ্রহণ করে, যা উল্লেখযোগ্যভাবে যান্ত্রিক শক্তি এবং শর্ট-সার্কিট প্রতিরোধ ক্ষমতা বৃদ্ধি করে।

নিরোধক এবং কুলিং সিস্টেম

উচ্চ-মানের খনিজ নিরোধক তেল একটি অস্তরক মাধ্যম এবং কুল্যান্ট উভয় হিসাবে কাজ করে, চমৎকার রাসায়নিক স্থিতিশীলতা এবং অস্তরক শক্তি প্রদান করে। তেল-কাগজের নিরোধক সিস্টেমটি অবশিষ্ট আর্দ্রতা এবং বায়ু বুদবুদগুলি দূর করতে কঠোর ভ্যাকুয়াম শুকানোর এবং তেল-ভর্তি প্রক্রিয়ার মধ্য দিয়ে যায়, যা নিশ্চিত করে যে আংশিক ডিসচার্জ ইনসেপশন ভোল্টেজটি আদর্শ প্রয়োজনীয়তার উপরে।

ট্যাংক এবং সিলিং গঠন

ট্যাঙ্কটিতে একটি ঢেউতোলা প্যানেল নকশা রয়েছে যা তাপ অপচয় এবং তাপ সম্প্রসারণ ক্ষতিপূরণ প্রদান করে, একটি বহিরাগত সংরক্ষকের প্রয়োজনীয়তা দূর করে। সম্পূর্ণরূপে সিল করা কাঠামো তেল জারণ এবং আর্দ্রতা প্রবেশে বাধা দেয়, ট্রান্সফরমারের পরিষেবা জীবন জুড়ে রক্ষণাবেক্ষণ-মুক্ত অপারেশন নিশ্চিত করে। একটি চাপ ত্রাণ ভালভ এবং তেল স্তর গেজ মান নিরাপত্তা বৈশিষ্ট্য হিসাবে প্রদান করা হয়.

গুণমান এবং পরীক্ষার নিশ্চয়তা

প্রতিটি তেল নিমজ্জিত বহিরঙ্গন উচ্চ ভোল্টেজ ট্রান্সফরমার ডেলিভারির আগে ব্যাপক রুটিন এবং টাইপ পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে নো-লোড লস এবং লোড লস পরিমাপ, শর্ট-সার্কিট প্রতিবন্ধকতা পরীক্ষা, প্ররোচিত ওভার-ভোল্টেজ প্রতিরোধ পরীক্ষা, আংশিক স্রাব পরীক্ষা এবং বজ্রপাত পরীক্ষা। সমস্ত মূল কর্মক্ষমতা সূচকগুলি জাতীয় মান এবং IEC স্পেসিফিকেশন উভয়ের প্রয়োজনীয়তা অতিক্রম করে, জটিল ক্ষেত্রের অবস্থার অধীনে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।

প্রশ্নোত্তর: মূল পণ্য অন্তর্দৃষ্টি

প্রশ্ন 1: একটি 500kVA তেল নিমজ্জিত আউটডোর হাই ভোল্টেজ ট্রান্সফরমার কী এবং এটি কোথায় ব্যবহার করা হয়?

উত্তর: এই ট্রান্সফরমারটি 10kV বা 35kV-এর মতো উচ্চ ভোল্টেজকে 0.4kV-এর মতো নিম্ন ভোল্টেজ স্তরে নামিয়ে দেয়, যার ক্ষমতা 500kVA। এটি শহুরে বিতরণ নেটওয়ার্ক, শিল্প পার্ক, পুনর্নবীকরণযোগ্য শক্তি প্রকল্প এবং অবকাঠামো অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে বহিরঙ্গন ইনস্টলেশন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা অপরিহার্য।

প্রশ্ন 2: কি এই ট্রান্সফরমার শক্তি দক্ষ করে তোলে?

উত্তর: উচ্চ-ব্যপ্তিযোগ্য শস্য-ভিত্তিক সিলিকন ইস্পাত এবং একটি অপ্টিমাইজড কোর জয়েন্ট ডিজাইন ব্যবহারের মাধ্যমে শক্তি দক্ষতা অর্জন করা হয়। এই বৈশিষ্ট্যগুলি প্রচলিত পণ্যের তুলনায় নো-লোড লস 15% কম করে, যা ট্রান্সফরমারের অপারেটিং লাইফের উপর যথেষ্ট বিদ্যুৎ সাশ্রয় করে।

প্রশ্ন 3: সম্পূর্ণ সিল করা নির্মাণের সুবিধাগুলি কী কী?

উত্তর: সম্পূর্ণরূপে সিল করা ঢেউতোলা ট্যাঙ্ক একটি সংরক্ষক এবং শ্বাসযন্ত্রের ব্যবস্থার প্রয়োজনীয়তা দূর করে। এটি অন্তরক তেলকে বায়ুমণ্ডলীয় বাতাসের সাথে যোগাযোগ করতে বাধা দেয়, জারণ এবং আর্দ্রতা শোষণ এড়ায়। এটি রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে এবং তেল এবং ট্রান্সফরমার উভয়ের পরিষেবা জীবনকে প্রসারিত করে।

প্রশ্ন 4: এই ট্রান্সফরমারটি শর্ট-সার্কিট অবস্থায় কীভাবে কাজ করে?

উত্তর: 500kVA তেল নিমজ্জিত বহিরঙ্গন উচ্চ ভোল্টেজ ট্রান্সফরমারটি একটি যান্ত্রিকভাবে শক্তিশালী ঘূর্ণায়মান কাঠামো এবং একটি শক্তিশালী ক্ল্যাম্পিং সিস্টেমের সাথে ডিজাইন করা হয়েছে। এটি জাতীয়ভাবে স্বীকৃত পরীক্ষাগারগুলিতে শর্ট-সার্কিট প্রভাব পরীক্ষা সফলভাবে পাস করেছে, গ্রিড ত্রুটির সময় নির্ভরযোগ্য কর্মক্ষমতা এবং নিরাপত্তা নিশ্চিত করেছে।

প্রশ্ন 5: কি ওয়ারেন্টি এবং বিক্রয়োত্তর সমর্থন প্রদান করা হয়?

উত্তর: আমরা সাধারণ ব্যবহারের অধীনে উত্পাদন ত্রুটিগুলি ঢেকে 5 বছরের ওয়ারেন্টি অফার করি। আজীবন প্রযুক্তিগত সহায়তা এবং খুচরা যন্ত্রাংশ প্রাপ্যতা প্রদান করা হয়. ব্যর্থতার ক্ষেত্রে, আমরা বিজ্ঞপ্তির এক ঘন্টার মধ্যে প্রতিক্রিয়া জানাই এবং 24 ঘন্টার মধ্যে প্রযুক্তিগত কর্মীদের অভ্যন্তরীণভাবে প্রেরণ করি। ট্রান্সফরমারটি 30 বছরের কম সময়ের পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে।

কেন লুগাও পাওয়ার বেছে নিন?

সার্টিফিকেশন এবং মানের নিশ্চয়তা

ISO 9001:2008 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফাইড

সিই চিহ্নিত

জাতীয় ট্রান্সফরমার গুণমান তত্ত্বাবধান এবং পরীক্ষা কেন্দ্র থেকে পরীক্ষার রিপোর্ট টাইপ করুন

ডেলিভারির আগে 100% রুটিন টেস্টিং: নো-লোড লস, লোড লস, শর্ট-সার্কিট প্রতিবন্ধকতা, প্ররোচিত ওভার-ভোল্টেজ, আংশিক স্রাব, বজ্রপাত, এবং আরও অনেক কিছু

প্যাকেজিং এবং ডেলিভারি

প্যাকেজিং: কাঠের ক্রেট বা আবহাওয়া-প্রতিরোধী মোড়ানো প্যাকেজিং সমুদ্র, স্থল বা রেল পরিবহনের জন্য উপযুক্ত

শিপিং শর্ত: তেল-ভরা, সিল করা, কারখানা পরীক্ষার রিপোর্ট, নির্দেশিকা ম্যানুয়াল এবং ইনস্টলেশন অঙ্কন সহ

স্ট্যান্ডার্ড আনুষাঙ্গিক: অয়েল লেভেল গেজ, প্রেসার রিলিফ ভালভ, ডায়াল থার্মোমিটার, বুশিং, গ্রাউন্ডিং বোল্ট এবং সম্পূর্ণ হার্ডওয়্যার সেট

বিক্রয়োত্তর সেবা প্রতিশ্রুতি

5-বছরের ওয়্যারেন্টি: কমিশন করার পরে স্বাভাবিক ব্যবহারের অধীনে উত্থিত মানের সমস্যাগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন।

লাইফটাইম সার্ভিস সাপোর্ট: প্রোডাক্ট লাইফ সাইকেল জুড়ে প্রযুক্তিগত সহায়তা এবং খুচরা যন্ত্রাংশের প্রাপ্যতা।

30-বছরের নকশা জীবন: দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে উচ্চ-গ্রেডের উপকরণ দিয়ে তৈরি।

জরুরী প্রতিক্রিয়া: ত্রুটি বিজ্ঞপ্তির এক ঘন্টার মধ্যে প্রতিক্রিয়া; 24 ঘন্টার মধ্যে গার্হস্থ্য অন-সাইট পরিষেবা।
