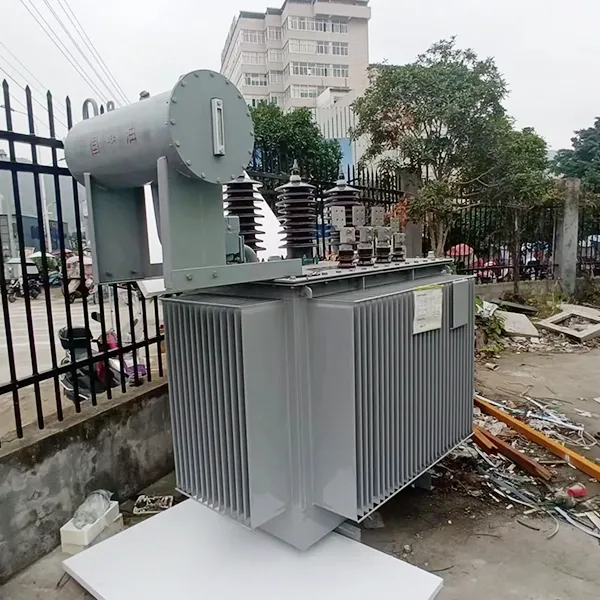

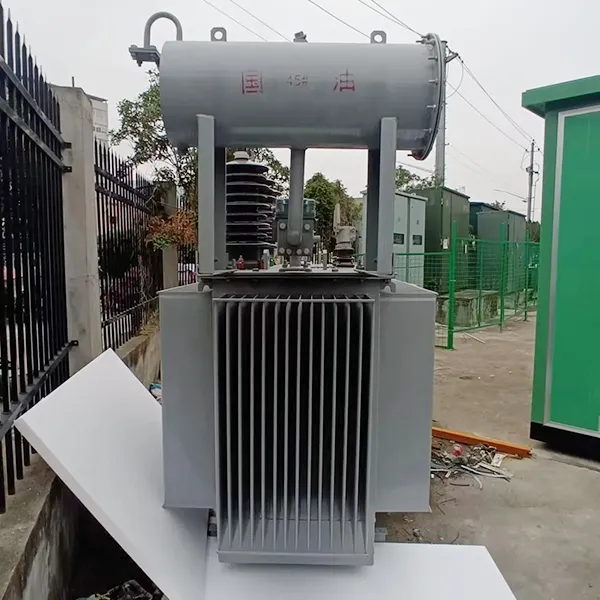

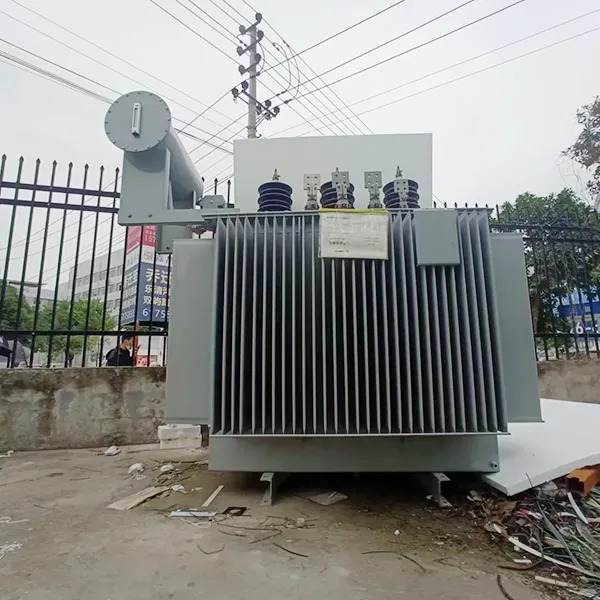

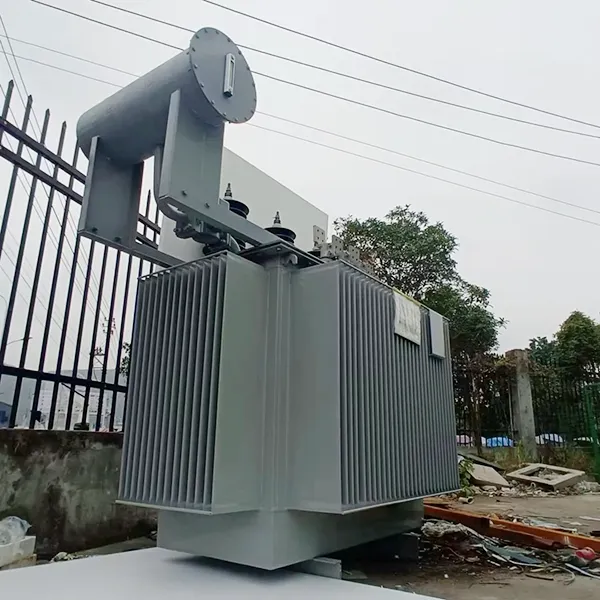

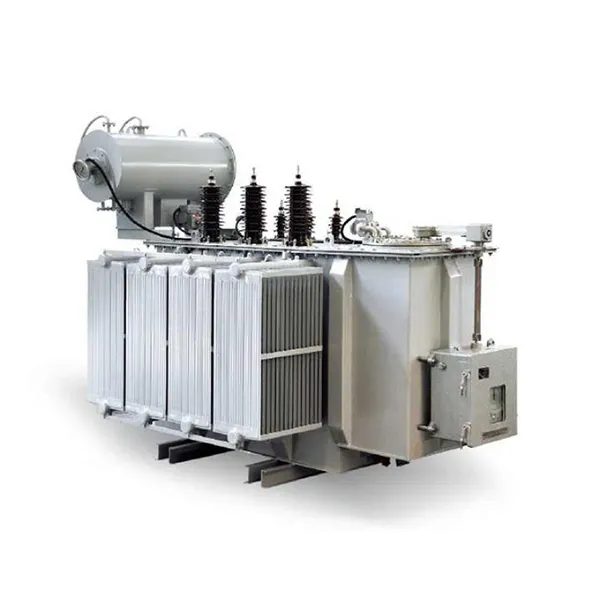

স্টেপ আপ থ্রি ফেজ মিডিয়াম ভোল্টেজ ইলেকট্রিক ট্রান্সফরমার

আমাদের স্টেপ আপ থ্রি ফেজ মাঝারি ভোল্টেজ বৈদ্যুতিক ট্রান্সফরমারটি কম-ভোল্টেজ পাওয়ার (যেমন 0.4kV) মাঝারি-ভোল্টেজ আউটপুটে (যেমন 11kV, 22kV, বা 33kV) রূপান্তর করার জন্য ডিজাইন করা হয়েছে, যা দীর্ঘ দূরত্বে দক্ষ ট্রান্সমিশন সক্ষম করে বা বিতরণ নেটওয়ার্কগুলিতে একীভূত করে। এই পণ্যটি পুনর্নবীকরণযোগ্য শক্তি প্রকল্প, শিল্প সুবিধা এবং নির্ভরযোগ্য ভোল্টেজ উচ্চতার প্রয়োজন পাওয়ার স্টেশনগুলির জন্য অপরিহার্য।

ট্রান্সফরমারটিতে একটি উচ্চ-ব্যপ্তিযোগ্য শস্য-ভিত্তিক সিলিকন ইস্পাত কোর এবং অক্সিজেন-মুক্ত কপার উইন্ডিং রয়েছে, যা সর্বনিম্ন ক্ষতি এবং উচ্চ তাপীয় স্থিতিশীলতা নিশ্চিত করে। দতেল-নিমজ্জিত কুলিং সিস্টেমউচ্চতর তাপ অপচয় প্রদান করে, যখন সম্পূর্ণরূপে সিল করা কাঠামো পরিবেশগত দূষক থেকে রক্ষা করে, রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে এবং পরিষেবা জীবন প্রসারিত করে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

স্টেপ আপ থ্রি ফেজ অয়েল-ইমার্সড ট্রান্সফরমার-টাইপিক্যাল স্পেসিফিকেশন (0.4kV / 11kV)

স্ট্যান্ডার্ড সরঞ্জাম অন্তর্ভুক্ত

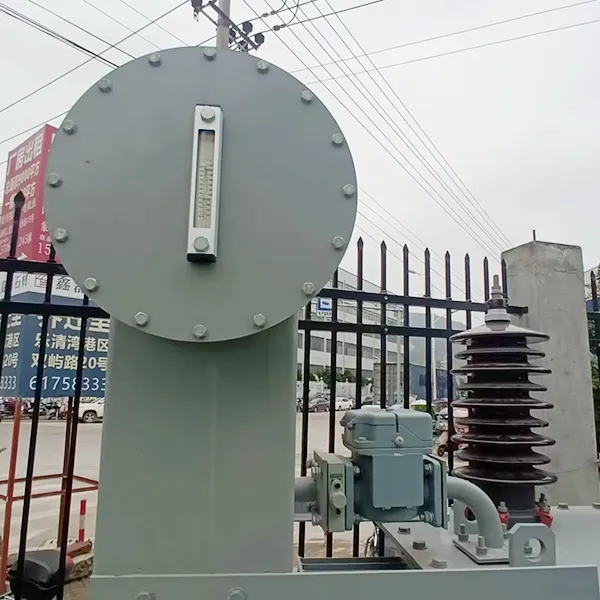

1. নিম্ন-স্তরের অ্যালার্ম সহ তেল স্তর গেজ

2. চাপ ত্রাণ ভালভ

3. অ্যালার্ম পরিচিতি সহ থার্মোমিটার ডায়াল করুন

4. ত্রুটি সনাক্তকরণের জন্য ঐচ্ছিক গ্যাস রিলে

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

বৈশিষ্ট্য

স্টেপ আপ থ্রি ফেজ মিডিয়াম ভোল্টেজ বৈদ্যুতিক ট্রান্সফরমারগুলি আন্তর্জাতিক মান পূরণ করে বা অতিক্রম করে -- IEC 60076, ANSI C57.12, GB1094, এবং SANS 780 এর সাথে সঙ্গতিপূর্ণ, বিশ্বব্যাপী প্রযোজ্যতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

সম্পূর্ণভাবে সিল করা ঢেউতোলা ট্যাঙ্ক ডিজাইন - একটি সংরক্ষকের প্রয়োজনীয়তা দূর করে, তেল জারণ এবং আর্দ্রতা প্রবেশ রোধ করে, বর্ধিত সময়ের জন্য রক্ষণাবেক্ষণ-মুক্ত অপারেশন সক্ষম করে।

উচ্চ ওভারলোড ক্ষমতা এবং তাপীয় স্থিতিশীলতা--তেল-নিমজ্জিত কুলিং সিস্টেম স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে এমনকি টেকসই উচ্চ-লোড অবস্থার মধ্যে বা ওঠানামা ইনপুট ভোল্টেজের মধ্যেও।

কম শব্দ অপারেশন--অপ্টিমাইজ করা কোর জয়েন্ট স্ট্রাকচার এবং কম্পন-স্যাঁতসেঁতে নকশা আবাসিক বা শব্দ-সংবেদনশীল পরিবেশের জন্য উপযুক্ত অপারেশনাল শব্দ কমায়।

নমনীয় ইনস্টলেশনের জন্য কম্প্যাক্ট কাঠামো--মডুলার ডিজাইন পোল-মাউন্ট করা, প্যাড-মাউন্ট করা, বা সাবস্টেশন কনফিগারেশনের জন্য, স্থান-সীমাবদ্ধ বা বহিরঙ্গন সাইটগুলির সাথে খাপ খাইয়ে নেওয়ার অনুমতি দেয়।

দৃঢ় শর্ট-সার্কিট সহ্য করার ক্ষমতা--ফয়েল-টাইপ কম-ভোল্টেজ উইন্ডিং এবং অনমনীয় কুণ্ডলী সমর্থন কাঠামো আকস্মিক ত্রুটি অবস্থার অধীনে যান্ত্রিক অখণ্ডতা নিশ্চিত করে।

সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ--প্রমিত উত্তোলন লগ, বেস মাউন্টিং হোল এবং তারের প্রবেশের বিকল্পগুলি সাইটে ইনস্টলেশনকে সহজ করে তোলে; সম্পূর্ণরূপে সিল করা নকশা রুটিন রক্ষণাবেক্ষণ কমিয়ে দেয়।

আজীবন সহায়তা সহ দীর্ঘ পরিষেবা জীবন--আজীবন প্রযুক্তিগত সহায়তা এবং খুচরা যন্ত্রাংশের প্রাপ্যতা দ্বারা সমর্থিত ন্যূনতম 30-বছরের কর্মক্ষম জীবনের জন্য ডিজাইন করা হয়েছে।

ভোল্টেজ নিয়ন্ত্রণের জন্য একাধিক ট্যাপিং রেঞ্জ - ±5%, ±2×2.5% ট্যাপিং বিকল্পগুলি প্রদান করে, যা গ্রিড বা লোড বৈচিত্রগুলি পূরণ করতে সুনির্দিষ্ট ভোল্টেজ সমন্বয়ের অনুমতি দেয়।

পরিবেশগতভাবে বন্ধুত্বপূর্ণ অন্তরক তরল বিকল্প--প্রাকৃতিক এস্টার (উদ্ভিজ্জ তেল) বা পরিবেশ-সচেতন অ্যাপ্লিকেশনের জন্য উচ্চ-ফায়ার-পয়েন্ট অন্তরক তরল সহ উপলব্ধ।

প্রশ্নোত্তর: মূল ধাপ আপ ট্রান্সফরমার অন্তর্দৃষ্টি

প্রশ্নঃ স্টেপ আপ ট্রান্সফরমার কি?

উত্তর: একটি স্টেপ আপ ট্রান্সফরমার কম ইনপুট ভোল্টেজকে উচ্চতর আউটপুট ভোল্টেজে বাড়ায়। এটির প্রাথমিক ওয়াইন্ডিংয়ে কম বাঁক রয়েছে এবং সেকেন্ডারি ওয়াইন্ডিংয়ে বেশি বাঁক রয়েছে। এই ধরনের ট্রান্সফরমার পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থার জন্য গুরুত্বপূর্ণ, যেমন সৌর খামার এবং বায়ু বিদ্যুৎ কেন্দ্র, যেখানে উৎপন্ন কম-ভোল্টেজ শক্তি গ্রিড সংক্রমণের জন্য ধাপে ধাপে বাড়াতে হবে।

প্রশ্ন: কিভাবে এই স্টেপ আপ ট্রান্সফরমার শক্তি দক্ষতা উন্নত করে?

উত্তর: আমাদের ট্রান্সফরমার উচ্চ-ব্যপ্তিযোগ্যতা ঠান্ডা-ঘূর্ণিত শস্য-ভিত্তিক সিলিকন ইস্পাত ব্যবহার করে একটি ধাপযুক্ত ল্যাপ জয়েন্ট কোর ডিজাইনের সাথে। এটি উল্লেখযোগ্যভাবে হিস্টেরেসিস এবং এডি কারেন্ট লস কমায়, প্রচলিত ট্রান্সফরমারের তুলনায় নো-লোড এবং লোড লস কমায়, যা সরাসরি অপারেশনাল খরচ কমায়।

প্রশ্ন: কেন তেল-নিমজ্জিত কুলিং সিস্টেম স্টেপ আপ অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ?

উত্তর: অন্তরক তেল অস্তরক শক্তি এবং দক্ষ তাপ অপচয় উভয়ই প্রদান করে। এটি কোর এবং উইন্ডিংগুলি থেকে তাপকে ট্যাঙ্কের পৃষ্ঠে স্থানান্তর করে, স্টেপ আপ অ্যাপ্লিকেশনগুলিতে সাধারণ উচ্চ-লোড বা উচ্চ-তাপমাত্রার অবস্থার মধ্যেও স্থিতিশীল অপারেশন নিশ্চিত করে।

প্রশ্ন: এই ধাপে তিন ফেজ মাঝারি ভোল্টেজ বৈদ্যুতিক ট্রান্সফরমার বাইরে ব্যবহার করা যেতে পারে?

উঃ হ্যাঁ। সম্পূর্ণরূপে সিল করা ঢেউতোলা ট্যাঙ্কের নকশাটি আর্দ্রতা, ধুলো এবং ক্ষয়কারী পরিবেশ থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে, এটি সৌরবিদ্যুৎ কেন্দ্র, বায়ু খামার এবং শিল্প সাবস্টেশনগুলির মতো বহিরঙ্গন ইনস্টলেশনের জন্য আদর্শ করে তোলে।

বৈশিষ্ট্যের সুবিধা

উল্লেখযোগ্যভাবে হ্রাস করা অপারেটিং খরচ: অপ্টিমাইজড ম্যাগনেটিক সার্কিট এবং কম-ক্ষতির উপাদানগুলি শক্তির ক্ষতি কমায়, ট্রান্সফরমারের জীবনকাল ধরে বিদ্যুতের খরচ কমিয়ে দেয়।

উচ্চ অপারেশনাল নির্ভরযোগ্যতা: উন্নত শর্ট-সার্কিট সহ্য নকশা এবং উন্নত নিরোধক সিস্টেমগুলি গ্রিড ওঠানামা বা ত্রুটির অবস্থার মধ্যেও স্থিতিশীল অপারেশন নিশ্চিত করে।

নিম্ন রক্ষণাবেক্ষণের প্রয়োজনীয়তা: সম্পূর্ণরূপে সিল করা কাঠামো তেল প্রতিস্থাপনের প্রয়োজনীয়তা দূর করে এবং পরিদর্শনের ফ্রিকোয়েন্সি হ্রাস করে, ডাউনটাইম এবং রক্ষণাবেক্ষণ খরচ কমিয়ে দেয়।

কমপ্যাক্ট এবং অভিযোজনযোগ্য ডিজাইন: মডুলার কাঠামো স্থান-সীমাবদ্ধ পরিবেশে নমনীয় ইনস্টলেশনের অনুমতি দেয়, যখন প্রমিত ইন্টারফেসগুলি সুইচগিয়ার এবং নিয়ন্ত্রণ ব্যবস্থার সাথে একীকরণকে সহজ করে।

পণ্যগুলি পরিবেশের সাথে খাপ খায়

অ্যাপ্লিকেশন দৃশ্যকল্প

পুনর্নবীকরণযোগ্য শক্তি সিস্টেম: গ্রিড সংযোগের জন্য উত্পাদিত কম-ভোল্টেজ শক্তি থেকে মাঝারি-ভোল্টেজ স্তরে ধাপে ধাপে সৌর খামার এবং বায়ু বিদ্যুৎ কেন্দ্রগুলির জন্য আদর্শ।

শিল্প সুবিধা: উৎপাদন প্ল্যান্ট এবং ভারী শিল্পে ব্যবহৃত হয় যেখানে জেনারেটর বা ইনভার্টার থেকে কম ভোল্টেজ পাওয়ার অবশ্যই বিতরণের জন্য উন্নত করা উচিত।

অবকাঠামো প্রকল্প: বিমানবন্দর, রেলপথ এবং ডেটা সেন্টারের জন্য উপযুক্ত যেখানে ব্যাকআপ বা প্রধান পাওয়ার সিস্টেমের জন্য নির্ভরযোগ্য ভোল্টেজ উচ্চতা প্রয়োজন।

পাওয়ার স্টেশন: ছোট আকারের বিদ্যুৎ উৎপাদন কেন্দ্রগুলিতে প্রয়োগ করা হয় যেখানে দীর্ঘ দূরত্বে সংক্রমণের জন্য ভোল্টেজ বাড়াতে হবে।

উত্পাদন বিবরণ

মূল উপাদান এবং প্রক্রিয়া

স্টেপ আপ ট্রান্সফরমার কোরটি উচ্চ-ব্যপ্তিযোগ্য কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন ইস্পাত ব্যবহার করে একটি স্টেপড ল্যাপ জয়েন্ট ডিজাইন দিয়ে তৈরি করা হয়েছে। কোরটি যথার্থ-কাট এবং স্বয়ংক্রিয়ভাবে স্ট্যাক করা হয় যাতে অভিন্ন চৌম্বকীয় প্রবাহ বিতরণ নিশ্চিত করা যায়, নো-লোড ক্ষয়ক্ষতি কম করা যায় এবং বর্তমান চুম্বকীয়করণ করা হয়।

ঘূর্ণায়মান কাঠামো

উচ্চ-ভোল্টেজ এবং কম-ভোল্টেজ উভয় উইন্ডিংই অক্সিজেন-মুক্ত তামা পরিবাহী দ্বারা ক্ষতবিক্ষত হয়। লো-ভোল্টেজ উইন্ডিংগুলি অনুদৈর্ঘ্য তেল নালী সহ একটি ফয়েল বা হেলিকাল কাঠামো ব্যবহার করে যা যান্ত্রিক শক্তি এবং শর্ট-সার্কিট প্রতিরোধ ক্ষমতা বাড়ায়।

নিরোধক এবং কুলিং সিস্টেম

উচ্চ-মানের খনিজ তেল বা পরিবেশ বান্ধব উচ্চ-ফায়ার-পয়েন্ট অন্তরক তরল ব্যবহার করা হয়। তেল-কাগজের নিরোধক সিস্টেমটি ভ্যাকুয়াম শুকানোর এবং তেল-ভর্তি প্রক্রিয়ার মধ্য দিয়ে যায় যা অবশিষ্ট আর্দ্রতা এবং বায়ু দূর করতে, উচ্চ অস্তরক শক্তি এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।

ট্যাংক এবং সিলিং

ঢেউতোলা ট্যাঙ্ক নকশা একটি সংরক্ষণকারীর প্রয়োজন ছাড়া তাপ সম্প্রসারণ ক্ষতিপূরণ প্রদান করে। সম্পূর্ণরূপে সিল করা কাঠামো তেল জারণ এবং আর্দ্রতা প্রবেশকে বাধা দেয়, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে এবং তেলের আয়ু বাড়ায়।

প্রশ্নোত্তর: উত্পাদন এবং গুণমানের নিশ্চয়তা

প্রশ্ন: আপনি কীভাবে স্টেপ আপ থ্রি ফেজ অয়েল-ইমার্সড ট্রান্সফরমার শর্ট-সার্কিট প্রতিরোধ ক্ষমতা নিশ্চিত করবেন?

উত্তর: আমাদের ট্রান্সফরমারগুলি জাতীয়ভাবে স্বীকৃত পরীক্ষাগারগুলিতে শর্ট-সার্কিট পরীক্ষার মধ্য দিয়ে যায়। ফয়েল উইন্ডিং, অনমনীয় কয়েল সমর্থন, এবং স্ব-লকিং ফাস্টেনারগুলির সংমিশ্রণ নিশ্চিত করে যে হঠাৎ ত্রুটির পরিস্থিতিতে কাঠামোটি অক্ষত থাকে।

প্রশ্ন: আপনি কোন মানের মান অনুসরণ করেন?

উত্তর: সমস্ত পণ্য IEC 60076, GB1094, এবং ISO 9001:2015 মান অনুযায়ী ডিজাইন, তৈরি এবং পরীক্ষিত। প্রতিটি ইউনিট প্রসবের আগে ব্যাপক রুটিন এবং টাইপ পরীক্ষার মধ্য দিয়ে যায়।

ট্রান্সফরমারগুলির নকশা এবং পরীক্ষা নিম্নলিখিত মানগুলি মেনে চলতে হবে:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《পাওয়ার ট্রান্সফরমার》

GB/T6451-2015 《তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য স্পেসিফিকেশন এবং প্রযুক্তিগত প্রয়োজনীয়তা》

JB/T3837-2010 《ট্রান্সফরমার পণ্যের জন্য টাইপ উপাধি কম্পাইল করার পদ্ধতি》

GB/T311.1-3.11-97 《উচ্চ ভোল্টেজ ট্রান্সমিশন এবং ট্রান্সফরমেশন ইকুইপমেন্টের জন্য ইনসুলেশন সমন্বয় এবং উচ্চ ভোল্টেজ টেস্টিং কৌশল》

GB10237-88 《পাওয়ার ট্রান্সফরমারের জন্য ইনসুলেশন লেভেল এবং ডাইইলেকট্রিক টেস্ট - এক্সটার্নাল ইনসুলেশন এয়ার ক্লিয়ারেন্স》

GB7595-87 《পরিষেবাতে ট্রান্সফরমার তেলের জন্য গুণমান মান》

GB7328-87 《ট্রান্সফরমারের জন্য সাউন্ড লেভেলের পরিমাপ》

GB7534-87 《আংশিক স্রাবের পরিমাপ》

GB/T15164-94 《তেল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য লোডিং গাইড》

DL/T586-95 《বিদ্যুৎ সরঞ্জাম ব্যবহারকারীদের উত্পাদন তদারকির জন্য প্রযুক্তিগত নির্দেশিকা》

GB/T311.1-3.11-97 《উচ্চ ভোল্টেজ ট্রান্সমিশন এবং ট্রান্সফরমেশন ইকুইপমেন্টের জন্য ইনসুলেশন সমন্বয় এবং উচ্চ ভোল্টেজ টেস্টিং কৌশল》

GB2536-1990 《ট্রান্সফরমার তেল》

JB/T56011-92 《তৈল-নিমজ্জিত পাওয়ার ট্রান্সফরমারের জন্য পণ্যের গুণমান শ্রেণিবিন্যাস》

ZBK41005-89 《6-220KV ট্রান্সফরমারের সাউন্ড লেভেল》
