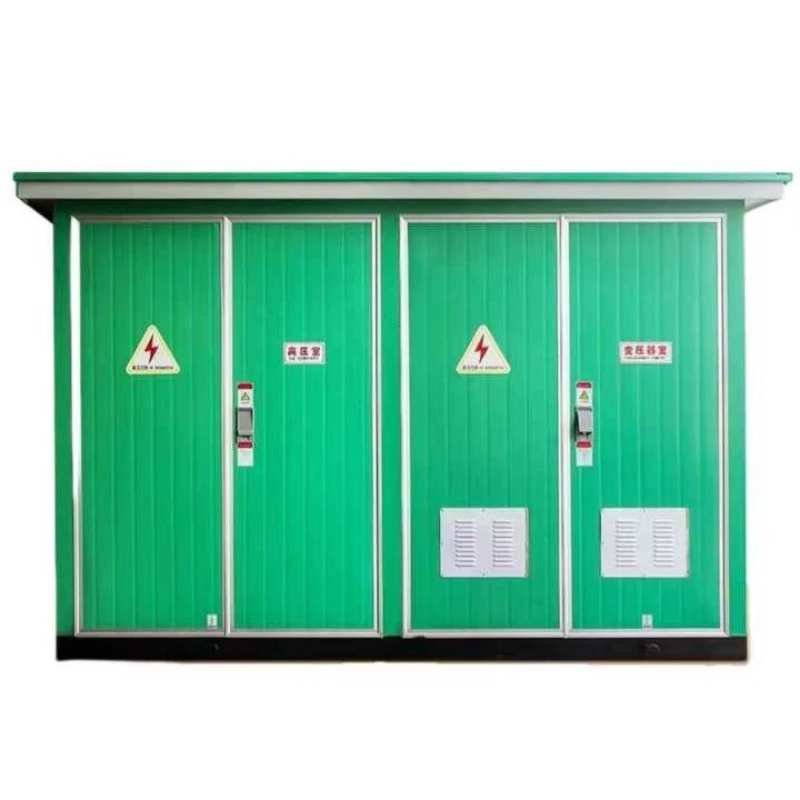

ইন্টেলিজেন্ট প্রিফ্যাব্রিকেটেড আউটডোর বক্স-টাইপ সাবস্টেশন

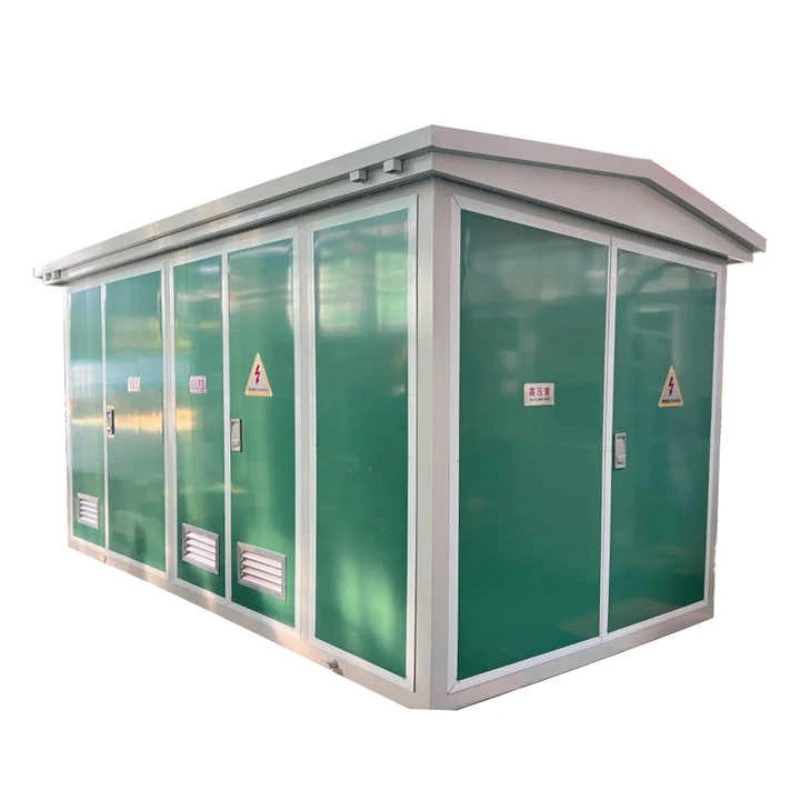

এই সরঞ্জাম কি?

YB-24 ইন্টেলিজেন্ট প্রিফ্যাব্রিকেটেড আউটডোর বক্স-টাইপ সাবস্টেশন হল একটি ফ্যাক্টরি-এসেম্বল, কমপ্যাক্ট পাওয়ার ডিস্ট্রিবিউশন ইউনিট যা একত্রিত করেউচ্চ-ভোল্টেজ সুইচগিয়ার, একটি পাওয়ার ট্রান্সফরমার, এবং একটি একক আবহাওয়ারোধী ঘেরে কম-ভোল্টেজ বিতরণ সরঞ্জাম। এটি প্রিফেব্রিকেটেড সাবস্টেশনের পরিবারের অন্তর্গত, যা "কম্প্যাক্ট সাবস্টেশন" বা "প্যাকেজড সাবস্টেশন" নামেও পরিচিত।

মডেল কোড ব্রেকডাউন:

YB — প্রিফেব্রিকেটেড বক্স-টাইপ সাবস্টেশন

24 — ডিজাইন সিরিজ কোড, বুদ্ধিমান নিয়ন্ত্রণ এবং মডুলার কনফিগারেশন প্রতিনিধিত্ব করে

এটা কি করে?

এই সরঞ্জামের মূল কাজ হল উচ্চ-ভোল্টেজ বৈদ্যুতিক শক্তি (সাধারণত 10kV বা 35kV) গ্রহণ করা, এটিকে একটি সমন্বিত ট্রান্সফরমারের মাধ্যমে নিম্ন-ভোল্টেজে (400V/380V) নামিয়ে আনা এবং আবাসিক সম্প্রদায়, বাণিজ্যিক প্লাজা বা ইভি স্টেশন, কারখানার মতো শেষ-ব্যবহারকারীর লোডগুলিতে নিরাপদে বিতরণ করা।

ঐতিহ্যগত সিভিল-নির্মিত সাবস্টেশনের বিপরীতে, YB-24-এর জন্য পৃথক উপাদানগুলির অন-সাইট সমাবেশের প্রয়োজন হয় না। এটি সম্পূর্ণরূপে প্রাক-তারযুক্ত, প্রাক-পরীক্ষিত এবং একক ইউনিট হিসাবে পাঠানো হয়। এটি একটি তেল-মুক্ত শুষ্ক-টাইপ বা বায়োডিগ্রেডেবল তেল-ভরা ট্রান্সফরমার (ঐচ্ছিক) ব্যবহার করে এবং প্রাকৃতিক বা জোরপূর্বক বায়ু শীতল করার উপর নির্ভর করে। বুদ্ধিমান কন্ট্রোল সিস্টেমটি দূরবর্তী ডেটা অধিগ্রহণ, ফল্ট অ্যালার্ম এবং স্বয়ংক্রিয় স্যুইচিং সক্ষম করে, এটি স্মার্ট গ্রিড অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।

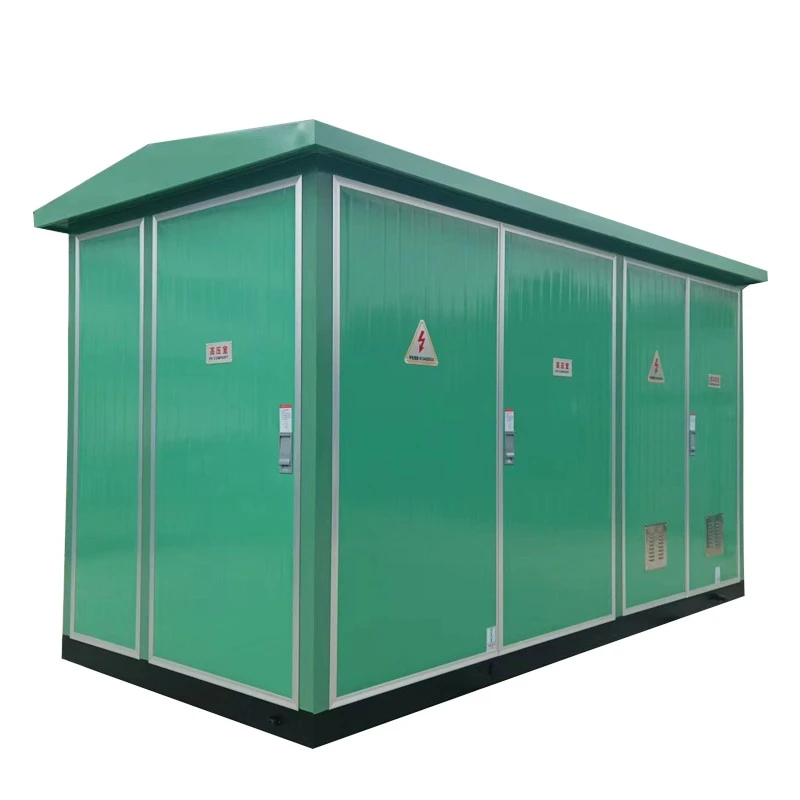

পণ্যের সুবিধা

YB-24 ইন্টেলিজেন্ট প্রিফ্যাব্রিকেটেড আউটডোর বক্স-টাইপ সাবস্টেশন প্রথাগত সাবস্টেশনগুলির তুলনায় স্পষ্ট সুবিধা প্রদান করে:

1. স্থান সংরক্ষণ এবং দ্রুত ইনস্টলেশন

একটি প্রচলিত সিভিল সাবস্টেশনের পায়ের ছাপের মাত্র 40% দখল করে

2-3 দিনের মধ্যে একটি সাধারণ কংক্রিট প্যাডে ইনস্টল করা যেতে পারে

পৃথক সরঞ্জাম ঘর বা বায়ুচলাচল শ্যাফ্ট জন্য কোন প্রয়োজন নেই

2. উচ্চ বুদ্ধিমত্তা

আরটিইউ (রিমোট টার্মিনাল ইউনিট) দিয়ে সজ্জিত স্ট্যান্ডার্ড

4G/5G বা ফাইবার যোগাযোগ সমর্থন করে

ভোল্টেজ, বর্তমান, পাওয়ার ফ্যাক্টর, তাপমাত্রা এবং দরজার অবস্থার রিয়েল-টাইম পর্যবেক্ষণ

দূরবর্তী ট্রিপ/ক্লোজ এবং প্যারামিটার সমন্বয়

3. নিরাপত্তা এবং পরিবেশগত সুরক্ষা

তেল-মুক্ত নকশা ঐচ্ছিক (শুকনো ধরনের ট্রান্সফরমার)

চাপ-প্রতিরোধী উচ্চ-ভোল্টেজ বগি

IP54 সুরক্ষা রেটিং ধুলো এবং জল প্রবেশ রোধ করে

নিচ থেকে তারের এন্ট্রি, উন্মুক্ত লাইভ পার্টস মুছে ফেলা

4. খরচ-কার্যকর জীবনচক্র

সিভিল সাবস্টেশনের তুলনায় 30-40% কম প্রাথমিক বিনিয়োগ

সিভিল ইঞ্জিনিয়ারিং খরচ 60% হ্রাস

মডুলার কম্পোনেন্ট প্রতিস্থাপনের কারণে কম রক্ষণাবেক্ষণ খরচ

5. কঠোর পরিবেশে অভিযোজনযোগ্যতা

অপারেটিং তাপমাত্রা পরিসীমা: -25°C থেকে +55°C

উপকূলীয় বা শিল্প এলাকার জন্য বিরোধী জারা আবরণ

ঠান্ডা অঞ্চলের জন্য অভ্যন্তরীণ গরম করার সিস্টেম ঐচ্ছিক

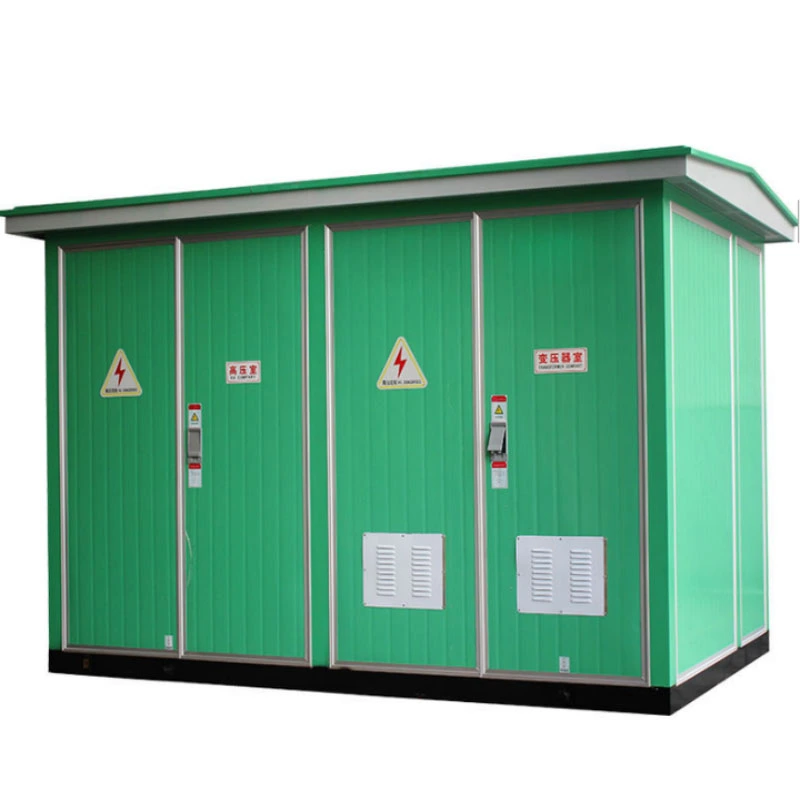

পণ্য বৈশিষ্ট্য

পণ্যের আবেদন

YB-24 ইন্টেলিজেন্ট প্রিফ্যাব্রিকেটেড আউটডোর বক্স-টাইপ সাবস্টেশন বিস্তৃত পরিস্থিতির জন্য উপযুক্ত যেখানে দ্রুত স্থাপনা, ছোট পদচিহ্ন এবং বুদ্ধিমান অপারেশন প্রয়োজন।

উত্পাদন বিবরণ

1. ঘের উত্পাদন

উচ্চ নির্ভুলতার জন্য CNC পাঞ্চিং, নমন এবং ঢালাই

ডাবল-লেয়ার পাউডার লেপ (জিঙ্ক সমৃদ্ধ প্রাইমার + পলিয়েস্টার টপ কোট) ≥80μm

লবণ স্প্রে পরীক্ষা ≥500 ঘন্টা

জল জমা রোধ করতে 5° ঢাল সহ ছাদ

2. অভ্যন্তরীণ বিন্যাস

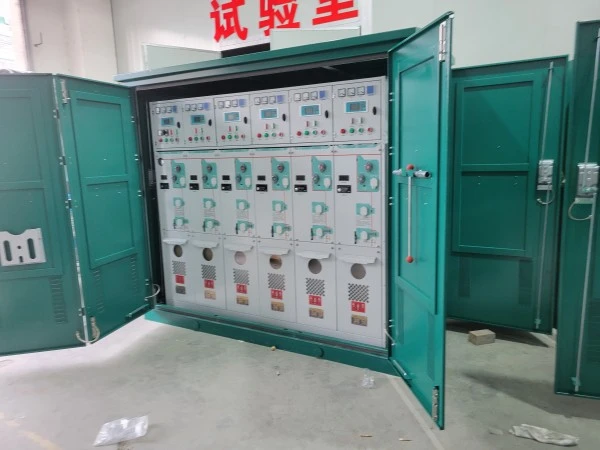

HV কম্পার্টমেন্ট: SF6 রিং প্রধান ইউনিট বা লোড ব্রেক সুইচ, লাইটনিং অ্যারেস্টার, হাই-ভোল্টেজ ফিউজ

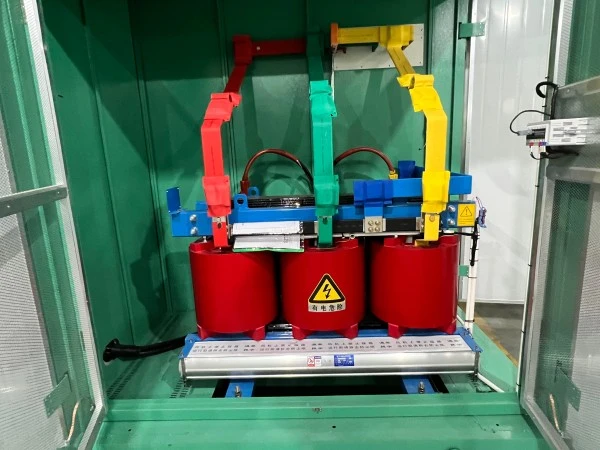

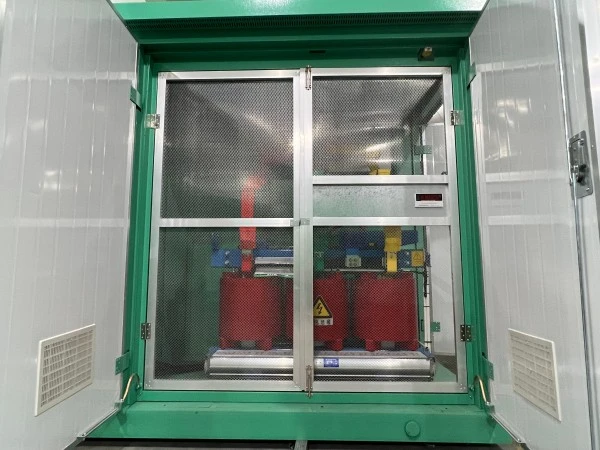

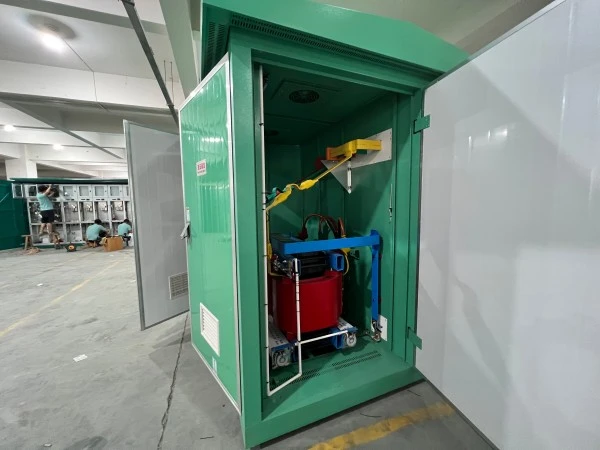

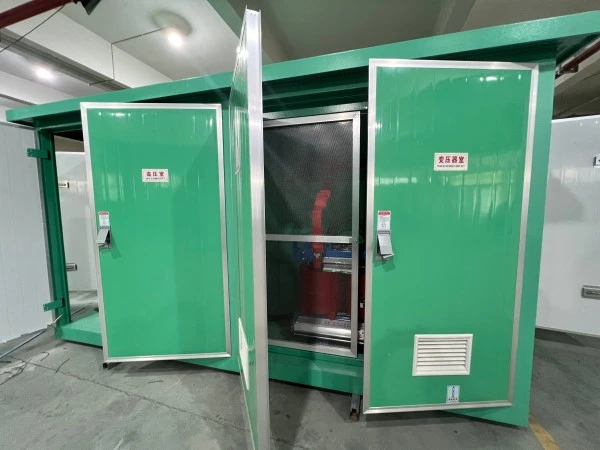

ট্রান্সফরমার বগি: ট্রান্সফরমার রোলারে মাউন্ট করা, সহজ রক্ষণাবেক্ষণের জন্য অপসারণযোগ্য সামনের প্যানেল

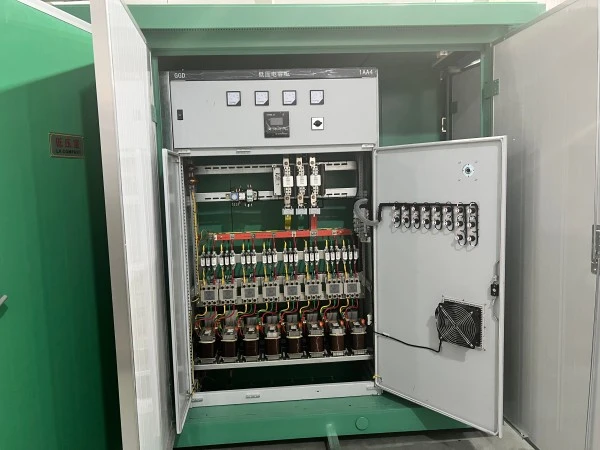

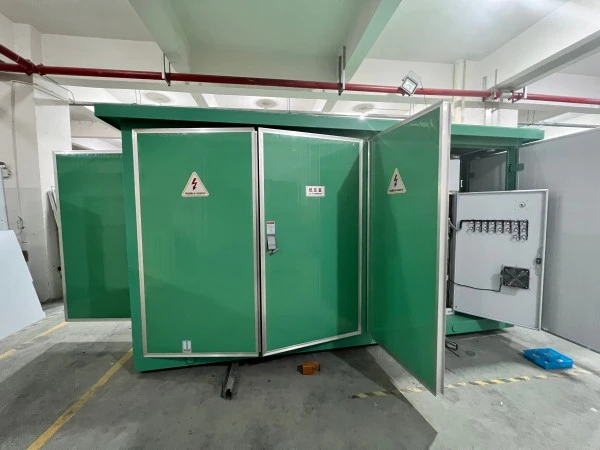

এলভি কম্পার্টমেন্ট: প্রধান ব্রেকার, শাখা ব্রেকার, স্বয়ংক্রিয় ক্যাপাসিটর ব্যাঙ্ক, বুদ্ধিমান পর্যবেক্ষণ টার্মিনাল

অগ্নিরোধী ধাতব পার্টিশন দ্বারা পৃথক করা সমস্ত বগি (শ্রেণ A)

3. বুদ্ধিমান সিস্টেম বিবরণ

তাপমাত্রা পর্যবেক্ষণ: ট্রান্সফরমার উইন্ডিং এবং ঘেরের অভ্যন্তরে PT100 সেন্সর

দরজা অবস্থা: মেঘ থেকে অ্যালার্ম সহ চৌম্বকীয় যোগাযোগের সুইচ

এনার্জি মিটারিং: ক্লাস 1 বা 0.5S দ্বিমুখী মিটার

রিমোট কন্ট্রোল: IEC 60870-5-101/104, DNP3.0 সমর্থন করে

স্থানীয় নিয়ন্ত্রণ: ইভেন্ট লগিং সহ পাসওয়ার্ড-সুরক্ষিত HMI

4. ক্যাবল এন্ট্রি এবং গ্রাউন্ডিং

রাবার গ্রোমেট সহ নীচের তারের প্রবেশ (IP54 রেটিং বজায় রাখা)

সমস্ত বগি জুড়ে ডেডিকেটেড কপার গ্রাউন্ডিং বাসবার (40×4 মিমি)

গ্রাউন্ডিং প্রতিরোধ ≤4Ω

5. ডেলিভারির আগে গুণমান পরীক্ষা

পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধ পরীক্ষা (এইচভি সাইডের জন্য 35 কেভি, এলভি সাইডের জন্য 2.5 কেভি)

ট্রান্সফরমার টার্নস রেশিও এবং নো-লোড লস টেস্ট

বুদ্ধিমান সিস্টেম যোগাযোগ পরীক্ষা (30 মিনিট একটানা পিং)

বৃষ্টি পরীক্ষা (1 ঘন্টার জন্য 10 মিমি/মিনিট সিমুলেটেড)

প্যাকেজিং এবং বিক্রয়োত্তর পরিষেবা

প্যাকেজিং

পুরো ইউনিট স্ট্রেচ ফিল্ম + ঢেউতোলা কার্ডবোর্ড কোণে মোড়ানো

ফর্কলিফ্ট স্লট সহ কাঠের প্যালেট বেস

শিপিংয়ের সময় আর্দ্রতা রোধ করতে ঘেরের ভিতরে ডেসিক্যান্ট ব্যাগ

সমস্ত বাহ্যিক খোলার জলরোধী টেপ দিয়ে সিল করা হয়েছে

বিক্রয়োত্তর সেবা প্রতিশ্রুতি

ওয়ারেন্টি সময়কাল: চালানের তারিখ থেকে 12 মাস (প্রদেয় পরিষেবা চুক্তির সাথে 24 বা 36 মাস পর্যন্ত প্রসারিত)

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: YB-24 ইন্টেলিজেন্ট প্রিফেব্রিকেটেড আউটডোর বক্স-টাইপ সাবস্টেশন কি উচ্চ লবণাক্ততা সহ উপকূলীয় অঞ্চলের জন্য উপযুক্ত?

উঃ হ্যাঁ। স্ট্যান্ডার্ড এনক্লোজার ≥80μm পুরুত্বের সাথে অ্যান্টি-জারোশন পাউডার লেপ ব্যবহার করে এবং 500-ঘন্টা লবণ স্প্রে পরীক্ষায় উত্তীর্ণ হয়। অত্যন্ত ক্ষয়কারী পরিবেশের জন্য (যেমন, বন্দর, রাসায়নিক উদ্ভিদ), আমরা স্টেইনলেস স্টিল 304/316 ঘের এবং অভ্যন্তরীণ বাসবারগুলিতে অতিরিক্ত আবরণ অফার করি।

প্রশ্ন 2: পুরো সাবস্টেশনটি প্রতিস্থাপন না করে কি ট্রান্সফরমারটি প্রতিস্থাপন করা যেতে পারে?

উঃ হ্যাঁ। ট্রান্সফরমার বগিটি অপসারণযোগ্য সাইড প্যানেল এবং রোলার রেল দিয়ে ডিজাইন করা হয়েছে। ট্রান্সফরমার সামনে বা পাশ থেকে টেনে বের করা যেতে পারে, এবং HV বা LV কম্পার্টমেন্টগুলিকে বিরক্ত না করে একটি প্রতিস্থাপন ইউনিট ঢোকানো যেতে পারে। এই মডুলারিটি YB-24 ডিজাইনের একটি মূল বৈশিষ্ট্য।

প্রশ্ন 3: বুদ্ধিমান সিস্টেম কি তৃতীয় পক্ষের SCADA সিস্টেমের সাথে সংযোগ সমর্থন করে?

উঃ হ্যাঁ। স্ট্যান্ডার্ড কন্ট্রোলার RS485 এর উপর Modbus RTU এবং Ethernet এর উপর Modbus TCP সমর্থন করে। এটি IEC 60870-5-101/104 বা DNP3.0 প্রোটোকলের জন্যও কনফিগার করা যেতে পারে। আমরা সিস্টেম ইন্টিগ্রেশনের জন্য একটি সম্পূর্ণ রেজিস্টার মানচিত্র প্রদান করি।

প্রশ্ন 4: YB-24 কি আবাসিক ভবনের কাছাকাছি শব্দের সীমার বিষয়ে স্থাপন করার অনুমতি দেওয়া হয়েছে?

উঃ হ্যাঁ। ড্রাই-টাইপ ট্রান্সফরমারের সাথে, শব্দের মাত্রা 1 মিটারে ≤55dB, যা আবাসিক সীমা পূরণ করে। তেলে নিমজ্জিত ট্রান্সফরমারগুলির জন্য, আমরা ট্রান্সফরমারের বগির ভিতরে কম্পন স্যাঁতসেঁতে প্যাড এবং একটি অ্যাকোস্টিক ঘের যোগ করি, যা শব্দকে ≤48dB-তে কমিয়ে দেয়।

প্রশ্ন 5: প্রমিত প্রসবের সময় কি?

উত্তর: স্ট্যান্ডার্ড কনফিগারেশনের জন্য (800kVA বা নীচে, IP54, ইস্পাত ঘের, রিং প্রধান ইউনিট সহ), অর্ডার নিশ্চিতকরণের 15-20 কার্যদিবস পরে বিতরণ করা হয়। কাস্টম প্রকল্প (স্টেইনলেস স্টিল, বিশেষ রঙ, ওভারহেড লাইন এন্ট্রির জন্য অতিরিক্ত উচ্চতা) 25---30 কার্যদিবসের প্রয়োজন।

প্রশ্ন 6: YB-24 এর জন্য কি ধরনের ট্রান্সফরমার পাওয়া যায়?

একটি: YB-24 এর সাথে কনফিগার করা যেতে পারেতেলে নিমজ্জিত ট্রান্সফরমারযেমন S13/S20 বা epoxy রজন ড্রাই-টাইপ ট্রান্সফরমার যেমন SCB13/SCB14, প্রকল্পের প্রয়োজনীয়তা, ইনস্টলেশন পরিবেশ, অগ্নি-নিরাপত্তার প্রয়োজনীয়তা এবং স্থানীয় মানগুলির উপর নির্ভর করে।
