এয়ার কুলিং ইপোক্সি রেজিন ড্রাই টাইপ ট্রান্সফরমার

এটা কি?

এয়ার কুলিং ইপোক্সি রেজিন ড্রাই টাইপ ট্রান্সফরমার হল একটি সম্পূর্ণ তেল-মুক্ত পাওয়ার কনভার্সন ডিভাইস যেখানে সমস্ত উচ্চ এবং নিম্ন ভোল্টেজ উইন্ডিংগুলি ভ্যাকুয়াম চাপে কাস্ট ইপোক্সি রজনে সম্পূর্ণরূপে আবদ্ধ থাকে। প্রচলিত ট্রান্সফরমারগুলির বিপরীতে যেগুলি নিরোধক এবং শীতল করার জন্য খনিজ তেল বা সিন্থেটিক তরলগুলির উপর নির্ভর করে, এই ইউনিটটি শীতল মাধ্যম হিসাবে শুধুমাত্র বায়ু ব্যবহার করে - হয় প্রাকৃতিক পরিচলন (AN) বা ঐচ্ছিক বাধ্য বায়ু (AF)। ইপোক্সি রজন ট্রিপল দায়িত্ব পালন করে: প্রাথমিক বৈদ্যুতিক নিরোধক, আর্দ্রতা এবং দূষকগুলির বিরুদ্ধে যান্ত্রিক সুরক্ষা, এবং একটি কঠোর কাঠামো যা শর্ট-সার্কিট শক্তি সহ্য করে।

এটা কি করে?

ভোল্টেজ ট্রান্সফরমেশন: শিল্প, বাণিজ্যিক এবং আবাসিক লোডের জন্য মাঝারি ভোল্টেজ (6kV, 10kV, 20kV, 35kV) ব্যবহার ভোল্টেজ (208V, 400V, 480V, 690V) থেকে নিচের দিকে। বিকল্পভাবে, পুনর্নবীকরণযোগ্য শক্তি গ্রিড আন্তঃসংযোগের জন্য ভোল্টেজ বৃদ্ধি করে।

ফায়ার-সেফ পাওয়ার ডিস্ট্রিবিউশন: ভবন, ভূগর্ভস্থ পার্কিং গ্যারেজ, হাসপাতাল এবং ডেটা সেন্টারের ভিতরে বিদ্যুৎ সরবরাহ করে যেখানে ফায়ার কোড দ্বারা তেল ভর্তি ট্রান্সফরমার নিষিদ্ধ। স্ব-নির্বাপক ইপোক্সি (UL 94 V-0 রেটেড) শিখা প্রচার করবে না।

সংবেদনশীল লোডের জন্য ক্লিন পাওয়ার: প্রাথমিক এবং সেকেন্ডারি সার্কিটগুলির মধ্যে বিচ্ছিন্নতা প্রদান করে, হারমোনিক্স ফিল্টারিং, সার্জেস দমন এবং গ্রাউন্ড লুপগুলি নির্মূল করে যা মেডিকেল ইমেজিং সরঞ্জাম, CNC মেশিন এবং পরীক্ষাগার যন্ত্রগুলিকে ব্যাহত করে।

বহিরঙ্গন এবং কঠোর পরিবেশের অপারেশন: ঐচ্ছিক IP54 বা IP65 ঘেরের সাথে, ট্রান্সফরমারটি কর্মক্ষমতা হ্রাস ছাড়াই বৃষ্টি, তুষার, ধুলো ঝড়, লবণ স্প্রে এবং তাপমাত্রার চরম -30°C থেকে +55°C পর্যন্ত সহ্য করে।

সংক্ষেপে, যখনই নিরাপত্তা, পরিবেশগত সম্মতি, এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা অ-আলোচনাযোগ্য হয় তখনই এয়ার কুলিং ইপক্সি রেজিন ড্রাই টাইপ ট্রান্সফরমার হল পছন্দের পছন্দ।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং আবেদন (প্রশ্ন ও উত্তর বিন্যাস)

প্রশ্ন 1: কী ইপোক্সি রজন নিরোধককে ওপেন-ওয়াউন্ড ডিজাইনের থেকে উন্নত করে তোলে?

উত্তর: তিনটি মূল সুবিধা। প্রথমত, আর্দ্রতা প্রতিরোধ ক্ষমতা — ইপোক্সি অ-হাইগ্রোস্কোপিক। এয়ার কুলিং ইপোক্সি রেজিন ড্রাই টাইপ ট্রান্সফরমার 100% আর্দ্রতায় কয়েক সপ্তাহ শাটডাউনের পরে অবিলম্বে পুনরায় চালু হয়, যখন খোলা ক্ষত ইউনিটগুলির প্রিহিটিং প্রয়োজন হয়। দ্বিতীয়ত, দূষণ সুরক্ষা — পরিবাহী ধূলিকণা কঠিন ইপোক্সি পৃষ্ঠে প্রবেশ করতে পারে না, ট্র্যাকিং এবং ফ্ল্যাশওভারের ঝুঁকি দূর করে। তৃতীয়, যান্ত্রিক শক্তি — এনক্যাপসুলেটেড উইন্ডিংগুলি বিকৃতি ছাড়াই 25× রেটেড কারেন্ট পর্যন্ত শর্ট-সার্কিট ফোর্স সহ্য করে।

অ্যাপ্লিকেশন: ডেটা সেন্টার — শূন্য ধূলিকণা জমে ঝুঁকি, 55dB এর নিচে শান্ত অপারেশন, এবং স্ব-নির্বাপক ইপোক্সি আইটি সরঞ্জাম কক্ষের জন্য NFPA 75 প্রয়োজনীয়তা পূরণ করে।

প্রশ্ন 2: তেল ছাড়া এটি কীভাবে বাইরে কাজ করে?

উত্তর: IP54/IP65 ঘের (স্টেইনলেস স্টিল, ঢালু বৃষ্টির ছাদ, গোলকধাঁধা ভেন্টিলেটর) সহ, ট্রান্সফরমার বৃষ্টি, ধুলো এবং লবণ স্প্রে প্রতিরোধ করে। Epoxy windings তেল-ভরা রেডিয়েটারের চেয়ে ভালোভাবে ক্ষয় প্রতিরোধ করে। উপকূলীয় সাইটগুলির জন্য, 316 স্টেইনলেস স্টীল ঘের পাওয়া যায়।

আবেদন: সৌর খামার এবং বায়ু উদ্যান — দূরবর্তী, কর্মীবিহীন অবস্থানগুলি শূন্য তেলের নমুনা, শূন্য লিক পরিদর্শন এবং কোনও অগ্নি দমন ব্যবস্থা থেকে উপকৃত হয়। -30 ডিগ্রি সেলসিয়াস থেকে +55 ডিগ্রি সেলসিয়াস তাপমাত্রার চরম তাপমাত্রায় ইউনিটগুলি বছরের পর বছর ধরে অনুপস্থিতিতে কাজ করে।

প্রশ্ন 3: এটি কি মোটর স্টার্টিং সার্জ এবং ওভারলোডগুলি পরিচালনা করতে পারে?

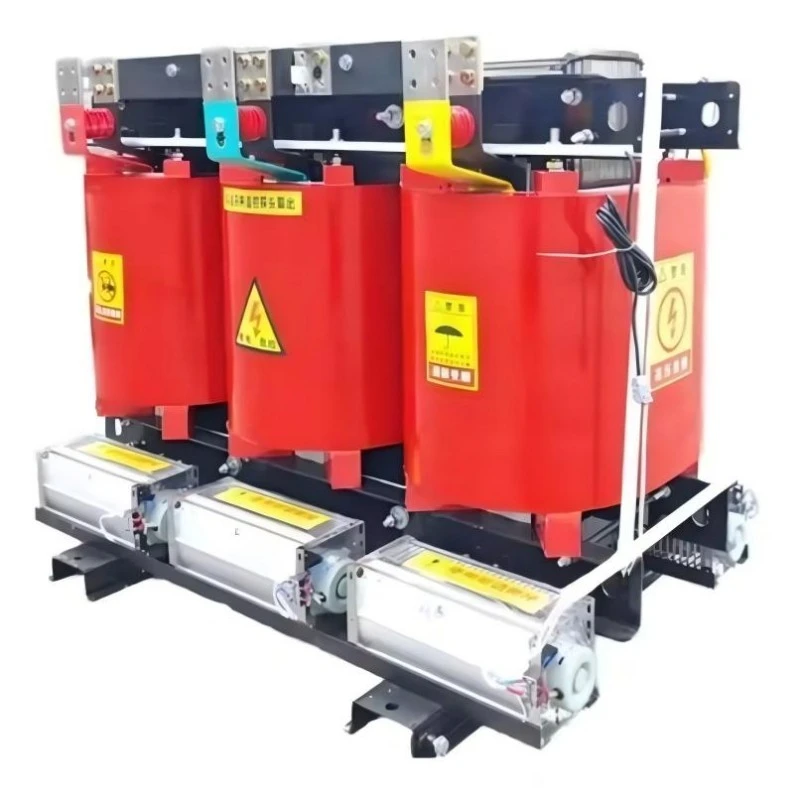

উঃ হ্যাঁ। ক্লাস H (180°C) নিরোধক প্রাকৃতিক কুলিং (AN) এর অধীনে 110% একটানা ওভারলোড এবং 30 মিনিটের জন্য 130% অনুমতি দেয়। বাধ্যতামূলক বায়ু (AF) বিকল্পের সাথে, ক্ষমতা 20-25% বৃদ্ধি পায় — ফ্যানগুলি 80°C এ স্বয়ংক্রিয়ভাবে শুরু হয়। গুরুতর সাইক্লিক ওভারলোড 150% এর বেশি হলে, আমাদের ইঞ্জিনিয়ারদের সাথে পরামর্শ করুন।

প্রয়োগ: শিল্প উত্পাদন — স্বয়ংচালিত সমাবেশ লাইন এবং স্ট্যাম্পিং প্ল্যান্টগুলি গুরুতর লোড সুইং অনুভব করে। কম প্রতিবন্ধকতা (4-6%) ±3% এর মধ্যে ভোল্টেজ নিয়ন্ত্রণ বজায় রাখে, যখন ইপোক্সি উইন্ডিংগুলি কম্পন সহ্য করে যা তেল-ভরা রেডিয়েটর ঢালাইকে ফাটল করে।

প্রশ্ন 4: এটি কি সত্যিই রক্ষণাবেক্ষণ-মুক্ত?

উত্তর: কোর ট্রান্সফরমারে তেল পরিবর্তনের প্রয়োজন নেই, কোন অস্তরক পরীক্ষা নেই, পরিস্রাবণ নেই, গ্যাসকেট প্রতিস্থাপনের প্রয়োজন নেই। প্রতি 12-24 মাসে মাত্র তিনটি সাধারণ চেক: সংকুচিত বাতাস সহ পরিষ্কার লাউভার/ফ্যান, টর্ক-চেক টার্মিনাল, এবং ঘের পরিদর্শন করুন। মোট বার্ষিক প্রচেষ্টা: একজন যোগ্যতাসম্পন্ন ইলেক্ট্রিশিয়ান দ্বারা দুই ঘন্টার কম।

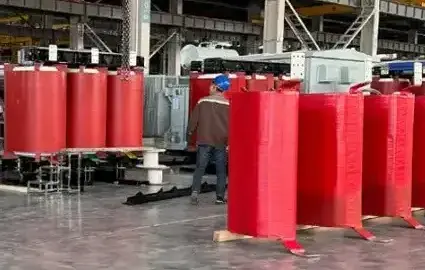

উত্পাদনের বিশদ - কি লুগাওকে প্রতিযোগীদের থেকে উচ্চতর করে তোলে

প্রায়শই জিজ্ঞাসিত প্রশ্ন (প্রশ্ন ও উত্তর)

প্রশ্ন 1: এয়ার কুলিং ইপোক্সি রেজিন ড্রাই টাইপ ট্রান্সফরমারের প্রকৃত কার্যকারিতা কী এবং সময়ের সাথে সাথে এটি কি হ্রাস পায়?

উত্তর: 75% লোডে (সাধারণ অপারেটিং পয়েন্ট) দক্ষতা 1000kVA ইউনিটের জন্য 98.7%, একটি 2500kVA ইউনিটের জন্য 99.1% পর্যন্ত বৃদ্ধি পায়। কার্যকারিতা মূল ক্ষতি (ধ্রুবক, সিলিকন ইস্পাত মানের উপর নির্ভর করে) এবং তামার ক্ষতি (লোড স্কোয়ারের সাথে পরিবর্তিত হয়) দ্বারা নির্ধারিত হয়। এয়ার কুলিং ইপোক্সি রেজিন ড্রাই টাইপ ট্রান্সফরমারের মূল সুবিধা হল যে সময়ের সাথে সাথে দক্ষতা হ্রাস পায় না কারণ ইপোক্সি এনক্যাপসুলেশন আর্দ্রতা প্রবেশকে বাধা দেয় যা ক্ষতি বাড়ায়। তেলে ভরা ট্রান্সফরমারগুলি প্রায়ই 10-15 বছর পর কার্যক্ষমতা হ্রাস দেখতে পায় কারণ তেল হ্রাস পায় এবং কাগজের নিরোধক আর্দ্রতা বৃদ্ধি পায়। আমাদের ইপোক্সি ইউনিটগুলি পুরো 30+ বছরের পরিষেবা জীবনের জন্য কারখানার দক্ষতা বজায় রাখে। আমরা প্রতিটি ইউনিটের সাথে গ্যারান্টিযুক্ত ক্ষতির মান সরবরাহ করি এবং যদি ফিল্ড টেস্টিং ওয়ারেন্টি সময়ের মধ্যে বেশি ক্ষতি দেখায় তবে পার্থক্যটি পরিশোধ করব।

প্রশ্ন 2: আমি কীভাবে আমার আবেদনের জন্য সঠিক ক্ষমতা নির্বাচন করব?

উত্তর: কেভিএ-তে আপনার মোট সংযুক্ত লোড গণনা করুন, তারপর বৈচিত্র্যের কারণগুলি প্রয়োগ করুন। ক্রমাগত লোডের জন্য (লাইটিং, HVAC, সার্ভার), 100% নেমপ্লেট ব্যবহার করুন। বিরতিহীন লোডের জন্য (মোটর, ওয়েল্ডার, লিফট), ডিউটি ​​চক্রের উপর নির্ভর করে 50-70% ব্যবহার করুন। তারপর 20-25% ভবিষ্যত সম্প্রসারণ মার্জিন যোগ করুন। উদাহরণ: একটি কারখানা যেখানে 800kVA একটানা লোড + 400kVA মোটর লোড (বৈচিত্র্য ফ্যাক্টর 0.6 → 240kVA) + 20% প্রসারণ = (800+240)×1.2 = 1248kVA → 1250kVA বা 1500kVA নির্বাচন করুন। ওভার-সাইজিং প্রাথমিক খরচ বাড়ায় এবং লোড লোড নয়; কম সাইজিং অতিরিক্ত গরম এবং অকাল ব্যর্থতার কারণ। আমাদের প্রকৌশলীরা বিনামূল্যে সাইজিং সহায়তা প্রদান করেন — শুধু আপনার লোড তালিকা এবং ডিউটি ​​চক্র পাঠান। মোটর-ভারী অ্যাপ্লিকেশনের জন্য, আমরা তাপমাত্রা বৃদ্ধির সীমা অতিক্রম না করে শুরু হওয়া ঢেউ সামলাতে বাধ্যতামূলক এয়ার কুলিং (AF) সুপারিশ করি।

প্রশ্ন 3: ট্রান্সফরমারটি কি একটি টানেল বা ভল্টের মতো সীমিত জায়গায় ইনস্টল করা যেতে পারে?

উত্তরঃ একেবারেই। দএয়ার কুলিং ইপোক্সি রেজিন ড্রাই টাইপ ট্রান্সফরমারসীমিত স্থানগুলির জন্য আদর্শ কারণ এটির জন্য তেল কন্টেনমেন্ট ভল্টের প্রয়োজন হয় না (সব দিকে 2-3 মিটার ছাড়পত্র সংরক্ষণ)। বায়ুচলাচলের জন্য সর্বনিম্ন ক্লিয়ারেন্স চারদিকে 300 মিমি এবং উপরে 600 মিমি। টানেল ইনস্টলেশনের জন্য, আমরা একটি নিম্ন-প্রোফাইল সংস্করণ অফার করি যেখানে ঘেরের উচ্চতা 200 মিমি দ্বারা হ্রাস করা হয় (শীতল লাউভারগুলি শীর্ষের পরিবর্তে পার্শ্বে স্থানান্তরিত হয়)। যাইহোক, টানেলের পরিবেষ্টিত তাপমাত্রা অন্যান্য সরঞ্জামের কারণে বাড়ানো যেতে পারে - আমরা পর্যাপ্ত শীতলকরণ নিশ্চিত করতে একটি তাপীয় বিশ্লেষণ করব। যদি প্রাকৃতিক পরিচলন অপর্যাপ্ত হয়, তাহলে AF (ফোর্সড এয়ার) বিকল্পটি ফ্যান সহ সরাসরি মূল ফ্রেমে লাগানো থাকলে তা পায়ের ছাপ না বাড়িয়ে অতিরিক্ত শীতলতা প্রদান করে।

কেন লুগাও পাওয়ার বেছে নিন?

উন্নত উত্পাদন: উন্নত উত্পাদন সরঞ্জাম এবং পরীক্ষার পদ্ধতি দ্বারা সমর্থিত।

প্রত্যয়িত গুণমান: ISO 9001 এবং SGS প্রত্যয়িত; মূল পণ্য CCC এবং CE সার্টিফিকেশন ধারণ করে।

কারখানা পরীক্ষা: পণ্য চালানের আগে গুণমান পরিদর্শন এবং পরীক্ষার মধ্য দিয়ে যায়।

প্রকল্পের অভিজ্ঞতা: সরঞ্জামগুলি পাওয়ার গ্রিড, শিল্প সুবিধা, খনি, রেলপথ, নির্মাণ এবং কমিউনিটি পাওয়ার প্রকল্পগুলিতে ব্যবহৃত হয়।

প্রযুক্তিগত সহায়তা: পণ্য নির্বাচন এবং ডেলিভারি কাস্টমাইজেশন থেকে পেশাদার সমর্থন।
