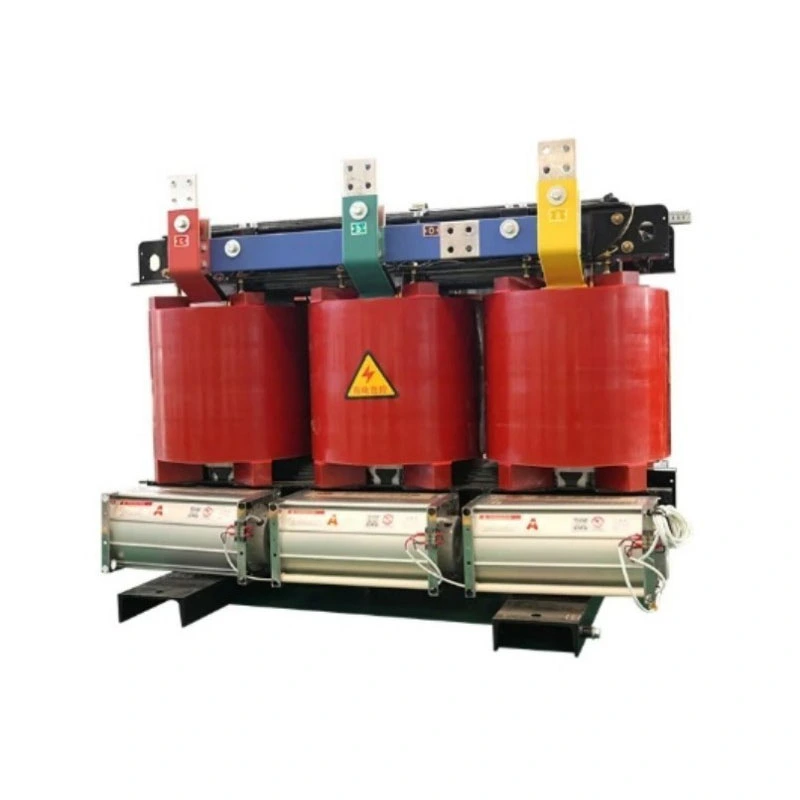

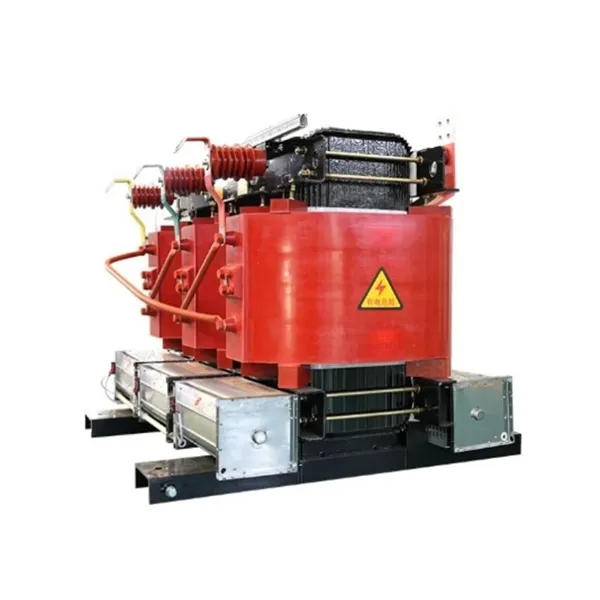

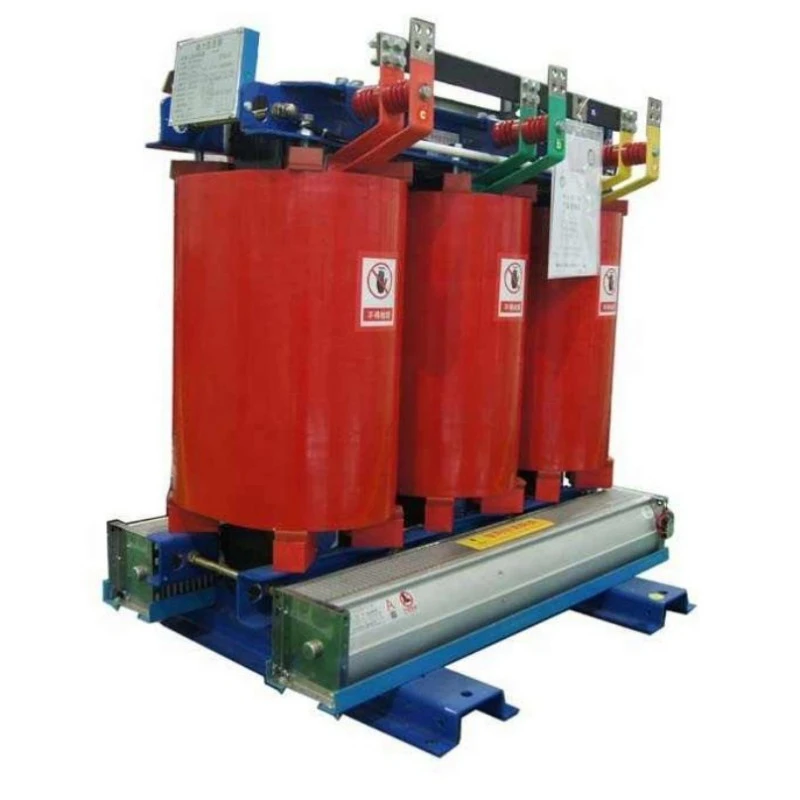

এয়ার কুলিং আউটডোর আইসোলেশন ড্রাই টাইপ ট্রান্সফরমার

এই পণ্যটি একটি আউটডোর-টাইপ, আইসোলেশন-টাইপ,শুকনো ধরনের ট্রান্সফরমারএয়ার কুলিং (ANAN) ব্যবহার করা। এটি নিরোধক বা তাপ অপচয়ের জন্য কোনো তরল মাধ্যমের উপর নির্ভর করে না, বরং তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ করতে প্রাকৃতিক পরিচলন বা জোরপূর্বক বায়ু শীতলকরণ ব্যবহার করে।

এটা কি করে?

1. বৈদ্যুতিক বিচ্ছিন্নতা: প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির মধ্যে একটি শারীরিক বৈদ্যুতিক বাধা তৈরি করে, কার্যকরভাবে গ্রাউন্ড লুপগুলিকে বাধা দেয়, হারমোনিক্সকে দমন করে এবং গ্রিড থেকে উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ এবং সার্জেস ফিল্টার করে, সংবেদনশীল লোডগুলিতে "পরিষ্কার" শক্তি প্রদান করে।

2. ভোল্টেজ ট্রান্সফরমেশন: বিভিন্ন সরঞ্জামের পাওয়ার সাপ্লাই চাহিদার সাথে খাপ খাইয়ে প্রয়োজনীয়তা অনুযায়ী এসি ভোল্টেজকে ধাপে ধাপে বা নিচের দিকে নামানো।

3. নিরাপত্তা সুরক্ষা: বিচ্ছিন্ন নকশার মাধ্যমে, উচ্চ-ভোল্টেজের সাথে সরাসরি কর্মীদের যোগাযোগ প্রতিরোধ করে, উল্লেখযোগ্যভাবে বৈদ্যুতিক শকের ঝুঁকি হ্রাস করে।

4. বহিরঙ্গন অভিযোজন: IP54 বা উচ্চতর সুরক্ষা রেটিংগুলির জন্য পরিকল্পিত একটি শ্রমসাধ্য ঘের এটিকে বাতাস, বৃষ্টি, ধুলো, লবণ স্প্রে এবং দীর্ঘমেয়াদী UV এক্সপোজার সহ্য করতে সক্ষম করে।

সংক্ষেপে, যখন আপনার কঠোর বহিরঙ্গন পরিবেশে একটি নিরাপদ, পরিষ্কার, রক্ষণাবেক্ষণ-মুক্ত পাওয়ার আইসোলেশন এবং রূপান্তর সমাধানের প্রয়োজন হয়, তখন এই এয়ার কুলিং আউটডোর আইসোলেশন ড্রাই টাইপ ট্রান্সফরমার হল মূল সমাধান।

পণ্যের সুবিধা

ঐতিহ্যগত তেল-নিমজ্জিত বা স্ট্যান্ডার্ড ইনডোর ড্রাই-টাইপ ট্রান্সফরমারের তুলনায়, এই পণ্যটি পাঁচটি মূল সুবিধা প্রদান করে:

1. শূন্য দূষণ, রক্ষণাবেক্ষণ-মুক্ত : তেল-মুক্ত নকশাটি ফুটো থেকে মাটি বা জল দূষণের ঝুঁকি, সেইসাথে বার্ষিক তেল পরীক্ষা এবং প্রতিস্থাপনের সাথে রক্ষণাবেক্ষণের খরচ এবং ডাউনটাইমকে সম্পূর্ণরূপে দূর করে। কঠোর পরিবেশগত প্রবিধানের অধীনে বহিরঙ্গন প্রকল্পগুলির জন্য, এটি একটি নিষ্পত্তিমূলক সুবিধা।

2. সুপিরিয়র আউটডোর এনভায়রনমেন্টাল টলারেন্স: ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন (VPI) প্রক্রিয়া এবং ক্লাস H (180°C) ইনসুলেশন সিস্টেম ব্যবহার করে, স্টেইনলেস স্টিল বা অ্যালুজিঙ্ক স্টিলের তৈরি সম্পূর্ণ সিল করা ঢালাই বহিরঙ্গন ঘেরের সাথে মিলিত। -25°C থেকে 50°C এবং আপেক্ষিক আর্দ্রতা 95% পর্যন্ত পরিবেষ্টিত তাপমাত্রায় স্থিরভাবে কাজ করে। লবণ স্প্রে, ছত্রাক, এবং জারা প্রতিরোধী.

3. বৈদ্যুতিক বিচ্ছিন্নতার সাথে চূড়ান্ত নিরাপত্তা : প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির মধ্যে শক্তিশালী নিরোধক 3kV থেকে 5kV (মডেলের উপর নির্ভর করে) একটি ডাইইলেকট্রিক প্রতিরোধী ভোল্টেজ অর্জন করে। কার্যকরভাবে ডিসি উপাদান, তৃতীয় হারমোনিক্স, এবং গ্রিড থেকে বিভিন্ন ঢেউ প্রভাবগুলিকে বিচ্ছিন্ন করে, ডাউনস্ট্রিম নির্ভুল যন্ত্রগুলিকে রক্ষা করে।

4. প্রাকৃতিক বায়ু শীতল, শান্ত এবং নির্ভরযোগ্য: ফ্যান ছাড়া তাপ অপচয়ের জন্য বায়ু সংবহনের উপর নির্ভর করে (ঐচ্ছিক)। অপারেটিং শব্দ তেল-নিমজ্জিত ট্রান্সফরমারের তুলনায় উল্লেখযোগ্যভাবে কম। মূল উপাদানগুলিতে কোনও ঘূর্ণমান যান্ত্রিক অংশ না থাকায়, ব্যর্থতার মধ্যে গড় সময় (MTBF) উল্লেখযোগ্যভাবে উন্নত হয়েছে।

5. উচ্চ ওভারলোড ক্ষমতা, জরুরী পরিস্থিতিতে ব্যবহারযোগ্য: অবিচ্ছিন্ন অপারেশনের জন্য 120% পর্যন্ত জরুরি ওভারলোড ক্ষমতা, স্বল্পমেয়াদী অপারেশনের জন্য 150%। অপ্রত্যাশিত বহিরঙ্গন লোড শিখর সময় (যেমন, একাধিক মোটর একই সাথে শুরু), অবিলম্বে ক্ষমতা বৃদ্ধির প্রয়োজন নেই, ব্যবহারকারীর জন্য মূল্যবান সময় কেনা।

পণ্য বৈশিষ্ট্য

কোর: উচ্চ-ব্যপ্তিযোগ্যতা ঠান্ডা-ঘূর্ণিত শস্য-ভিত্তিক সিলিকন ইস্পাত, স্টেপ-ল্যাপ জয়েন্ট প্রক্রিয়া, উল্লেখযোগ্যভাবে নো-লোড লস এবং উত্তেজনাপূর্ণ বর্তমান হ্রাস।

উইন্ডিংস : হাই এবং লো ভোল্টেজ উভয় উইন্ডিংই অল-কপার (অ্যালুমিনিয়াম ঐচ্ছিক) কন্ডাক্টর ব্যবহার করে, Nomex® বা অনুরূপ আরামেড ইনসুলেশন পেপার দিয়ে মোড়ানো, দ্রাবকহীন বার্নিশ দিয়ে VPI ভ্যাকুয়াম ইমপ্রেগনেশনের মাধ্যমে প্রক্রিয়া করা হয়, যা একটি শক্তিশালী, আর্দ্রতা-প্রতিরোধী, উচ্চ-তাপমাত্রা সহনশীল কাঠামো গঠন করে।

আইসোলেশন স্ট্রাকচার: প্রাথমিক এবং গৌণ উইন্ডিংগুলি পৃথক ববিন বা স্বাধীন কোর পায়ে ক্ষতবিক্ষত হয়, তাদের মধ্যে একটি ঐচ্ছিক ইলেক্ট্রোস্ট্যাটিক ঢাল থাকে, যা কাপলিং ক্যাপ্যাসিট্যান্স কমিয়ে দেয় এবং চমৎকার উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ দমন করে।

প্রতিরক্ষামূলক ঘের: স্ট্যান্ডার্ড IP54 সুরক্ষা (ধুলো-আঁটসাঁট, স্প্ল্যাশ-প্রুফ), IP65 ঐচ্ছিক। 2.0 মিমি পুরু স্টেইনলেস স্টিল বা গ্যালভালুম স্টিল দিয়ে তৈরি ঘের, যাতে একটি রেইনপ্রুফ ছাদ, স্টেইনলেস স্টিলের বায়ুচলাচল লাউভার এবং অ্যান্টি-প্রাই লক রয়েছে।

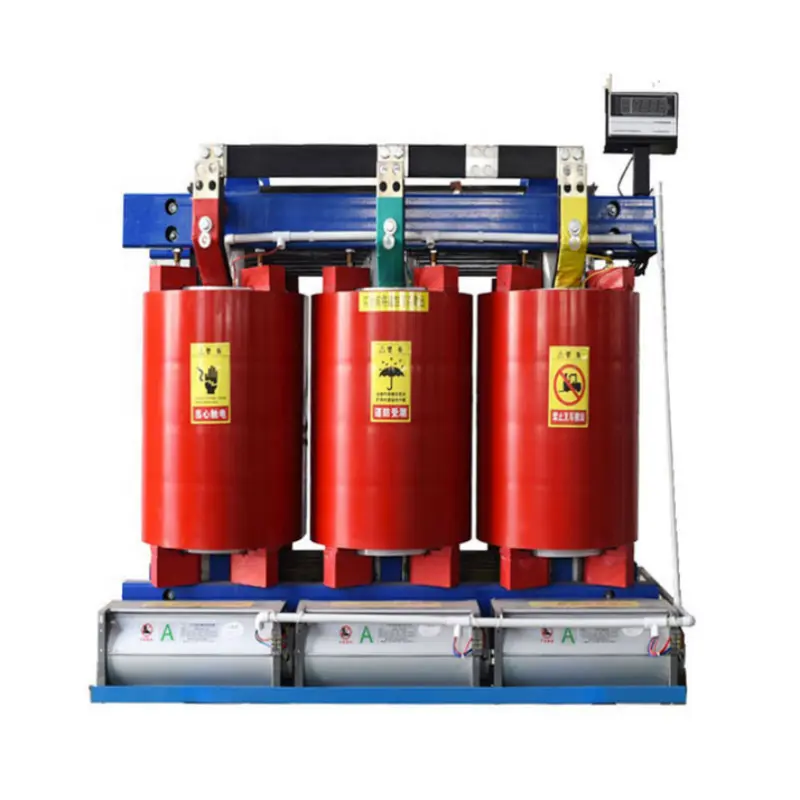

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা: অন্তর্নির্মিত PTC বা PT100 RTD তাপমাত্রা সেন্সর, অতিরিক্ত তাপমাত্রার অ্যালার্ম, ট্রিপ সুরক্ষা এবং স্বয়ংক্রিয় ফ্যান সক্রিয়করণের জন্য একটি স্মার্ট তাপমাত্রা নিয়ন্ত্রকের সাথে সংযোগযোগ্য (যদি ঐচ্ছিক ফ্যান ইনস্টল করা থাকে)।

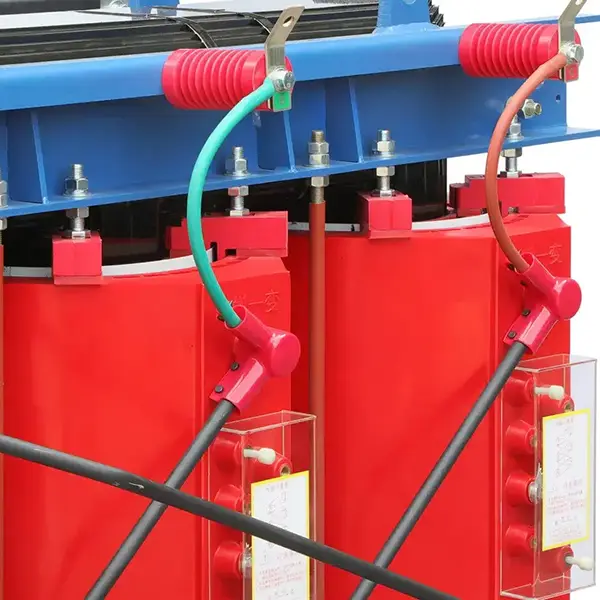

টার্মিনাল: সিলিকন রাবার সিল এবং তারের গ্রন্থি এন্ট্রি সহ আউটডোর উচ্চ-ভোল্টেজ জংশন বক্স। লো-ভোল্টেজ সাইডে টিন-ধাতুপট্টাবৃত কপার বাসবার বা জলরোধী সংযোগকারী ব্যবহার করে।

পণ্যের আবেদন

এই এয়ার কুলিং আউটডোর আইসোলেশন ড্রাই টাইপ ট্রান্সফরমারটি নিম্নলিখিত পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়:

পুনর্নবীকরণযোগ্য শক্তি উৎপাদন: পিভি পাওয়ার প্ল্যান্ট এবং উইন্ড ফার্ম স্কিড-মাউন্টেড সাবস্টেশনের নিম্ন-ভোল্টেজের দিকে বিচ্ছিন্নতা, গ্রিড সংযোগ বা স্থানীয় বিদ্যুৎ সরবরাহের আগে বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট ভোল্টেজকে বিচ্ছিন্ন করে।

আউটডোর ইন্ডাস্ট্রিয়াল ইকুইপমেন্ট : তেল ড্রিলিং প্ল্যাটফর্মের জন্য পাওয়ার সাপ্লাই আইসোলেশন, ওপেন-পিট মাইন ক্রাশার, পোর্ট শোর পাওয়ার সিস্টেম, টানেল বোরিং মেশিন (শিল্ড মেশিন), গ্রিড সার্জগুলিকে ক্ষতিকর সরঞ্জাম থেকে প্রতিরোধ করে।

অস্থায়ী এবং জরুরী শক্তি: বহিরঙ্গন ইভেন্ট, ক্রীড়া প্রতিযোগিতা, এবং দুর্যোগ ত্রাণ সাইটগুলির জন্য জেনারেটর আউটপুট বিচ্ছিন্নতা, অডিও, ভিডিও এবং নিয়ন্ত্রণ সরঞ্জামগুলির জন্য পরিষ্কার শক্তি প্রদান করে।

চার্জিং পরিকাঠামো: আউটডোর ডিসি ফাস্ট চার্জারগুলির জন্য ইনপুট আইসোলেশন ট্রান্সফরমার, চার্জিং মডিউলগুলিকে সুরক্ষিত করার সময় গ্রিডে হারমোনিক প্রতিক্রিয়া প্রতিরোধ করে।

স্মার্ট গ্রিড এবং বিতরণ : আউটডোর রিং প্রধান ইউনিট এবং কমপ্যাক্ট সাবস্টেশনের মধ্যে স্টেশন পরিষেবা বা বিচ্ছিন্ন ট্রান্সফরমার, অটোমেশন টার্মিনালের জন্য নিরাপদ, নির্ভরযোগ্য শক্তি প্রদান করে (DTU/FTU)।

উত্পাদন বিবরণ

ভিপিআই ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন প্রক্রিয়া

সমস্ত উইন্ডিংগুলি ভ্যাকুয়ামের নীচে দ্রাবকহীন অন্তরক বার্নিশ দ্বারা গর্ভবতী, অভ্যন্তরীণ বায়ু অপসারণ করে এবং বার্নিশটিকে বাঁক, স্তর এবং মাটির মধ্যে সম্পূর্ণরূপে প্রবেশ করতে দেয়। নিরাময়ের পরে, এটি তাপ পরিবাহিতা, যান্ত্রিক শক্তি এবং আর্দ্রতা প্রতিরোধের সাথে একটি একচেটিয়া "কঠিন" কাঠামো গঠন করে যা প্রমিত গর্ভধারণ প্রক্রিয়াকে ছাড়িয়ে যায়।

আউটডোর-নির্দিষ্ট জংশন বক্স

লো-ভোল্টেজ আউটলেট বক্সে তামার বাসবারগুলির মধ্যে যথেষ্ট বৈদ্যুতিক ক্লিয়ারেন্স (>20 মিমি) সহ একটি শিখা-প্রতিরোধক নিরোধক সমর্থন প্যানেল রয়েছে। তারের এন্ট্রিগুলি মাল্টি-সিল গ্যাসকেট এবং তারের গ্রন্থি ব্যবহার করে, বিভিন্ন সাঁজোয়া বা রাবার-শীথযুক্ত তারের সাথে সামঞ্জস্যপূর্ণ, বাক্সে তারের সাথে আর্দ্রতা প্রবেশ রোধ করে।

হেভি-ডিউটি ​​স্টেইনলেস স্টীল ঘের

ঘেরটি লেজার কাটিং, CNC বাঁকানো, এবং রোবোটিক ঢালাই ব্যবহার করে তৈরি করা হয়, সমস্ত seams ক্রমাগত সিল করা হয়। দরজায় তিন-পয়েন্ট লকিং হ্যান্ডেল এবং আবহাওয়া-প্রতিরোধী সিলিং গ্যাসকেট রয়েছে। উপরের কভারটি একটি কৌণিক বৃষ্টির ঢাল হিসাবে ডিজাইন করা হয়েছে এবং এতে সুবিধাজনক বহিরঙ্গন উত্তোলনের জন্য চোখের বোল্ট তোলা রয়েছে।

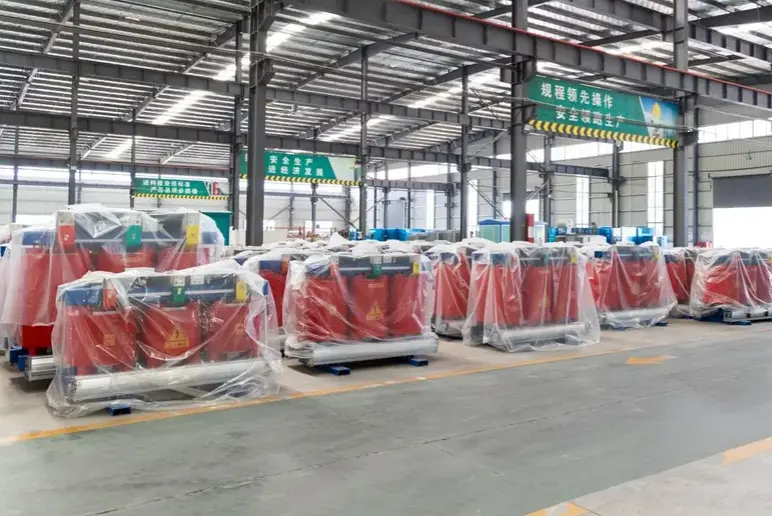

প্যাকেজিং, ডেলিভারি এবং বিক্রয়োত্তর

প্যাকেজিং পদ্ধতি

1. ট্রান্সফরমার বডি আর্দ্রতা-প্রমাণ PE ফিল্ম দিয়ে মোড়ানো, ভিতরে রাখা ডেসিক্যান্ট।

2. ভারী-শুল্ক কাঠের ক্রেট বা ফিউমিগেশন-মুক্ত পাতলা পাতলা কাঠের বাক্সে প্যাক করা (রপ্তানি মান পূরণ), উচ্চ-ঘনত্বের ফেনা বা কুশনিংয়ের জন্য বায়ু ভর্তি ব্যাগ।

3. লেবেল যেমন "ময়েশ্চার প্রুফ", "ফ্রেজিল", এবং "দিস ওয়ে আপ" বাক্সের বাইরের দিকে লাগানো।

ডেলিভারি পদ্ধতি

1. গার্হস্থ্য: ডেডিকেটেড লজিস্টিক ট্রাক (ছোট ক্ষমতা Deppon/SF এক্সপ্রেস ভারী পণ্য মাধ্যমে পাঠানো যেতে পারে)।

2. রপ্তানি: শুল্ক ডকুমেন্টেশন সহ সমুদ্র, রেল, বা বিমান মাল পরিবহনের ব্যবস্থা।

বিক্রয়োত্তর সেবা

1. ওয়ারেন্টি সময়কাল: প্রাপ্তির তারিখ থেকে 12 মাস।

2. ওয়ারেন্টি সময়কালে উত্পাদন ত্রুটির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (প্রশ্ন ও উত্তর)

প্রশ্ন 1: এই এয়ার কুলিং আউটডোর আইসোলেশন ড্রাই টাইপ ট্রান্সফরমারটি কি নিয়মিত তেলে নিমজ্জিত ট্রান্সফরমারের তুলনায় অতিরিক্ত গরম এবং পুড়ে যাওয়ার ঝুঁকিপূর্ণ নয়?

উত্তর: একেবারে বিপরীত। যদিও তেলের তুলনায় বায়ুর তাপ পরিবাহিতা কম, তবুও আমাদের পণ্য ক্লাস H নিরোধক (180°C এর জন্য রেট) এবং VPI ভ্যাকুয়াম ইমপ্রেগনেশন প্রক্রিয়া ব্যবহার করে। windings থেকে তাপ দক্ষতার সাথে দূরে সঞ্চালিত হয় এবং ঘের মাধ্যমে dissipated হয়. একই ক্ষমতার জন্য, আমাদের ডিজাইনের তাপমাত্রা বৃদ্ধির মার্জিন বৃহত্তর রয়েছে, যার ফলে তেল লিকেজ এবং পরবর্তীতে ঐতিহ্যবাহী ইউনিটগুলিতে তেলের নিম্ন স্তরের কারণে সৃষ্ট বার্নআউট ব্যর্থতার সম্ভাবনা কম থাকে। আমাদেরএয়ার কুলিং আউটডোর আইসোলেশন ড্রাই টাইপ ট্রান্সফরমার40°C বহিরঙ্গন অবস্থায় সম্পূর্ণ লোডের মধ্যেও নিরোধক সীমার নীচে হট স্পট তাপমাত্রার সাথে কাজ করে।

প্রশ্ন 2: বৃষ্টির দিনে বাইরে, বৃষ্টির জল কি শীতল লোভার দিয়ে প্রবেশ করবে না এবং ভিতরে একটি শর্ট সার্কিট সৃষ্টি করবে?

উত্তর: না। আমাদের ঘের সুরক্ষা রেটিং হল IP54। লাউভারগুলিতে একটি অভ্যন্তরীণ গোলকধাঁধা-স্টাইলের চ্যানেল এবং মেটাল মেশ স্ক্রিন রয়েছে। পরীক্ষাগুলি দেখায় যে এমনকি প্রতি মিনিটে 10 মিমি বৃষ্টিপাতের তীব্রতায় সামনে থেকে সরাসরি স্প্রে করার পরেও, অভ্যন্তরটি সম্পূর্ণ শুষ্ক থাকে। সমস্ত ক্যাবল এন্ট্রি পোর্ট বিস্ফোরণ-গ্রেড সিল করা গ্রন্থি ব্যবহার করে, আর্দ্রতা প্রবেশের জন্য কোনও পথ সম্পূর্ণরূপে অবরুদ্ধ করে।
