কপার উইন্ডিং প্যাড মাউন্ট করা শুকনো টাইপ ট্রান্সফরমার

এই সরঞ্জাম কি?

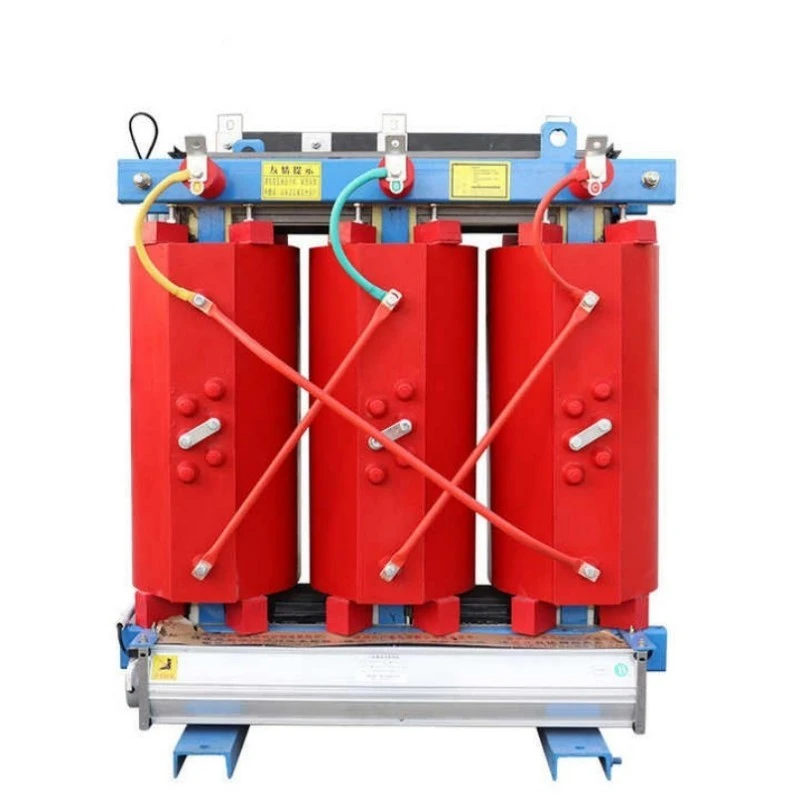

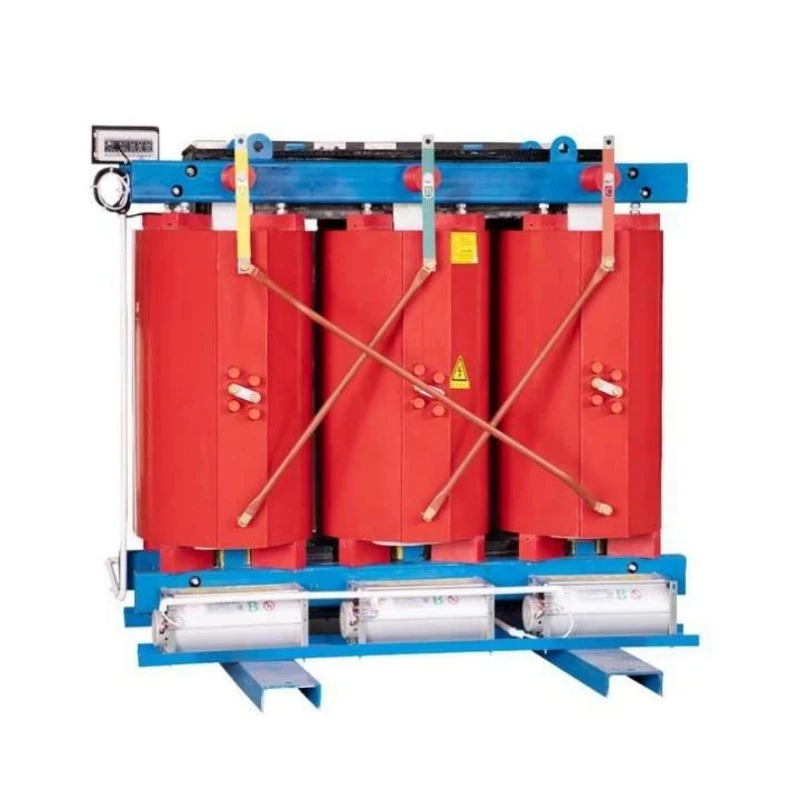

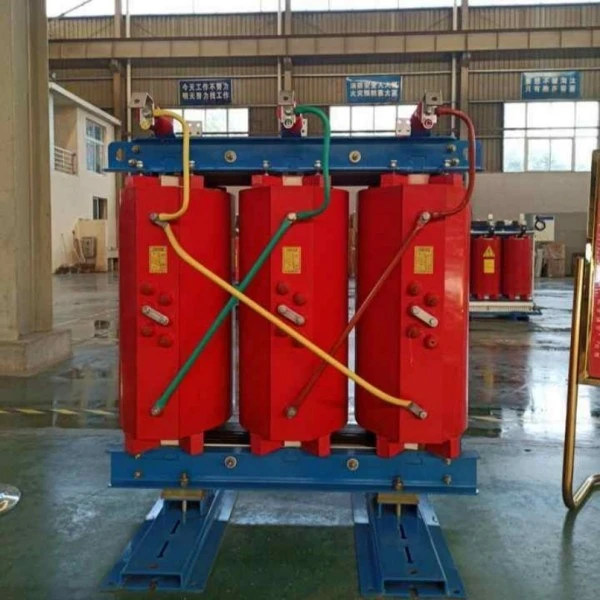

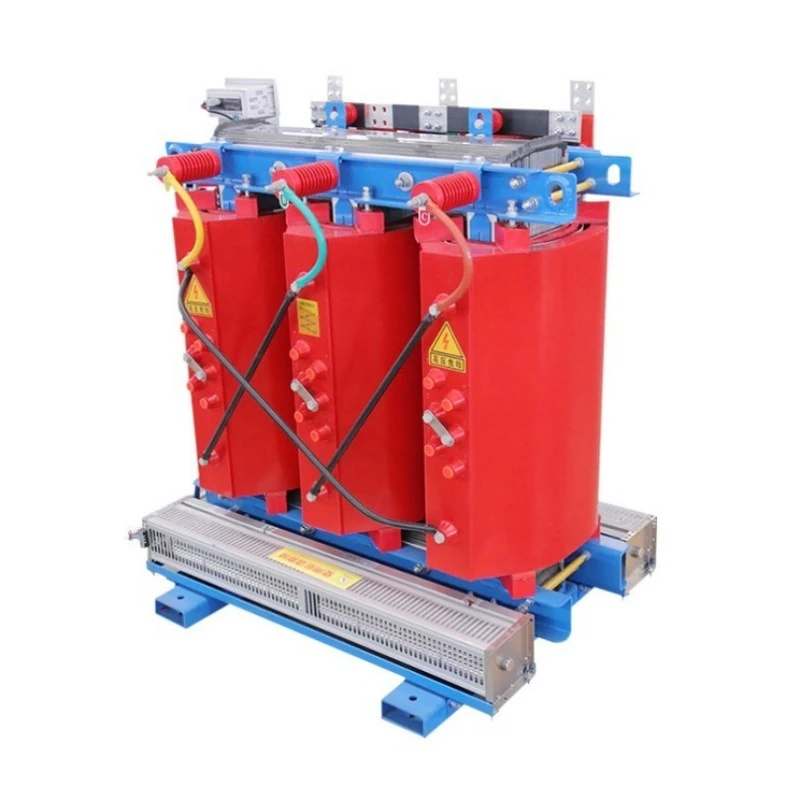

কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমার একটি তিন-ফেজ, কাস্ট রেজিন ড্রাই-টাইপ ট্রান্সফরমার যা প্যাড-মাউন্ট করা আউটডোর ইনস্টলেশনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এটি আবাসিক সম্প্রদায়, বাণিজ্যিক কেন্দ্র, শিল্প পার্ক এবং পুনর্নবীকরণযোগ্য শক্তি প্রকল্পগুলিতে নিরাপদ বিতরণের জন্য মাঝারি ভোল্টেজ (সাধারণত 10kV–35kV) কম ভোল্টেজে (400V/380V) নামিয়ে দেয়।

গতানুগতিক থেকে ভিন্নতেলে নিমজ্জিত ট্রান্সফরমার, এই পণ্য কোন অন্তরক তেল ব্যবহার করে না. পরিবর্তে, এটি প্রাকৃতিক বা জোরপূর্বক বায়ু শীতল করার সাথে মিলিত ইপোক্সি রজন কঠিন নিরোধক নিযুক্ত করে। উইন্ডিংগুলি সম্পূর্ণরূপে উচ্চ-পরিবাহিতা তামা দিয়ে তৈরি, কম প্রতিরোধী ক্ষতি, ভাল ওভারলোড ক্ষমতা এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করে। প্যাড-মাউন্ট করা ঘেরটি একটি পৃথক সাবস্টেশন বিল্ডিংয়ের প্রয়োজন ছাড়াই সরাসরি গ্রাউন্ড-লেভেল ইনস্টলেশনের অনুমতি দেয়, উল্লেখযোগ্যভাবে সিভিল নির্মাণ খরচ এবং স্থান সংরক্ষণ করে।

পণ্য বিবরণ

লুগাও-এর কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমার বহিরঙ্গন বিতরণ নেটওয়ার্কগুলিতে নির্ভরযোগ্যতা, দক্ষতা এবং সুরক্ষার জন্য ইঞ্জিনিয়ার করা হয়েছে। 50kVA থেকে 2500kVA রেট করা হয়েছে, 10kV/0.4kV (6kV, 20kV, বা 35kV-তে কাস্টমাইজ করা যায়) এর স্ট্যান্ডার্ড ভোল্টেজ সহ, এই ট্রান্সফরমারটি GB 20052-2020 লেভেল 2 শক্তি দক্ষতার মান পূরণ করে, কিছু লেভেল 1 মডেলের কাছে পৌঁছেছে।

মূল বৈদ্যুতিক কর্মক্ষমতার মধ্যে রয়েছে প্রচলিত ড্রাই-টাইপ ট্রান্সফরমারের তুলনায় 37% কম লোড লস, লোড লস 30% পর্যন্ত কম, আংশিক স্রাব ≤5pC, এবং 1 মিটারে শব্দের মাত্রা ≤55dB। তামার উইন্ডিংগুলি চমৎকার তাপ পরিবাহিতা এবং যান্ত্রিক শক্তি নিশ্চিত করে, উল্লেখযোগ্যভাবে শর্ট-সার্কিট প্রতিরোধ ক্ষমতা উন্নত করে।

ইউনিটটি একটি আবহাওয়া-প্রতিরোধী, লকযোগ্য প্যাড-মাউন্ট করা ঘেরে রেট করা হয়েছে IP23 বা উচ্চতর, বৃষ্টি, ধুলাবালি এবং ভাঙচুর থেকে রক্ষা করে। PT100 সেন্সর, অটো-স্টার্ট ফ্যান, ওভারহিট অ্যালার্ম এবং RS485 কমিউনিকেশন সহ একটি বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত করা হয়েছে।

30 বছরের নকশা জীবন এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে, এই কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমারটি একটি নিরাপদ, দীর্ঘস্থায়ী, এবং শক্তি-সাশ্রয়ী বিতরণ সমাধানের জন্য ইউটিলিটি, EPC ঠিকাদার এবং সুবিধা পরিচালকদের জন্য আদর্শ পছন্দ।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

মূল বৈশিষ্ট্য

অল-কপার উইন্ডিংস - অ্যালুমিনিয়ামের তুলনায় কম প্রতিরোধক ক্ষতি, উচ্চ ওভারলোড ক্ষমতা এবং ভাল শর্ট-সার্কিট সহ্য করে।

ফায়ারপ্রুফ এবং বিস্ফোরণ-প্রমাণ - ইপক্সি রজন ঢালাই, স্ব-নির্বাপক, তেল ফুটো হওয়ার ঝুঁকি নেই।

প্যাড-মাউন্টেড ডিজাইন - গ্রাউন্ড-লেভেল ইনস্টলেশন, সাবস্টেশন বিল্ডিংয়ের প্রয়োজন নেই, 40-60% সিভিল ওয়ার্ক খরচ বাঁচায়।

অতি-নিম্ন ক্ষতি - GB লেভেল 2 শক্তি দক্ষতা পূরণ করে, বার্ষিক বিদ্যুৎ বিল উল্লেখযোগ্যভাবে হ্রাস করে।

স্মার্ট মনিটরিং - PT100 সেন্সর, ফ্যান অটো-স্টার্ট, ওভারহিট অ্যালার্ম/ট্রিপ, RS485 থেকে BAS।

কম শব্দ - ≤55dB, আবাসিক এবং বাণিজ্যিক এলাকার জন্য উপযুক্ত।

রক্ষণাবেক্ষণ-মুক্ত - তেল পরীক্ষা নেই, শুকানো নেই, চলন্ত অংশ নেই।

প্রশ্নোত্তর: পণ্য বৈশিষ্ট্য ব্যাখ্যা করা হয়েছে

প্রশ্ন 1: বাইরের ব্যবহারের জন্য তেল-নিমজ্জিত টাইপের উপরে কপার উইন্ডিং প্যাড মাউন্ট করা শুকনো টাইপ ট্রান্সফরমার কেন বেছে নিন?

উত্তর: তেলে নিমজ্জিত ট্রান্সফরমার আগুন এবং ফুটো হওয়ার ঝুঁকি তৈরি করে, বিশেষ করে আবাসিক বা পরিবেশগতভাবে সংবেদনশীল এলাকায়। কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমার কোন তেল ব্যবহার করে না, তাই আগুন ছড়িয়ে পড়ার বা স্থল দূষণের ঝুঁকি নেই। উপরন্তু, তামার উইন্ডিংগুলি আরও ভাল তাপ পরিবাহিতা এবং যান্ত্রিক শক্তি প্রদান করে, এমনকি গ্রীষ্মের সর্বোচ্চ ভারের মধ্যেও নির্ভরযোগ্য অপারেশন নিশ্চিত করে। কঠোর ফায়ার কোডের কারণে অনেক পৌরসভা এখন নতুন বহিরঙ্গন ইনস্টলেশনের জন্য শুকনো ধরনের ট্রান্সফরমার বাধ্যতামূলক করে।

প্রশ্ন 2: অ্যালুমিনিয়ামের তুলনায় কপার ওয়াইন্ডিং কি সত্যিই অতিরিক্ত খরচের জন্য মূল্যবান?

উত্তরঃ একেবারেই। যদিও একটি কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমারের প্রাথমিক খরচ একটি অ্যালুমিনিয়াম-ক্ষত ইউনিটের তুলনায় প্রায় 15-20% বেশি, মোট জীবনচক্র খরচ উল্লেখযোগ্যভাবে কম। কপারের 40% বেশি পরিবাহিতা রয়েছে, যার অর্থ কম লোড লস এবং কম বিদ্যুৎ বিল। কপারেরও উচ্চ প্রসার্য শক্তি রয়েছে, তাই ট্রান্সফরমারটি শর্ট-সার্কিট শক্তি সহ্য করে। 30-বছরের ডিজাইনের জীবন ধরে, একা শক্তি সঞ্চয় সহজেই বিনিয়োগকে ন্যায্যতা দেয়।

প্রশ্ন 3: এই ট্রান্সফরমারটি কি উচ্চ আর্দ্রতা এবং বর্ষাকাল পরিচালনা করতে পারে, বিশেষ করে দক্ষিণ অঞ্চলে?

উঃ হ্যাঁ। আমাদের কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমার একটি ভ্যাকুয়াম কাস্টিং প্রক্রিয়া ব্যবহার করে যেখানে ইপোক্সি রজন তামার উইন্ডিংগুলিকে সম্পূর্ণরূপে আবদ্ধ করে, একটি সিল করা নিরোধক স্তর তৈরি করে। কোর এবং ক্ল্যাম্পগুলি জারা-বিরোধী চিকিত্সার মধ্য দিয়ে যায়। একটি IP23 ঘের সহ, ট্রান্সফরমারটি সাধারণত 100% আপেক্ষিক আর্দ্রতায় কাজ করে। দীর্ঘায়িত শাটডাউনের পরে পুনরায় চালু করার আগে কোনও শুকানোর প্রয়োজন নেই।

প্রশ্ন 4: গ্রীষ্মের সর্বোচ্চ সময়ে ট্রান্সফরমার ওভারলোড হলে কী হবে?

উত্তর: প্রাকৃতিক কুলিং (AN) এর অধীনে, এটি 100% লোডে একটানা চলে। ফোর্সড এয়ার কুলিং (AF), ক্ষমতা 40-50% বৃদ্ধি পায়। কপার উইন্ডিং 2 ঘন্টার জন্য 150% রেটেড লোড সহ্য করতে পারে। এই ওভারলোড ক্ষমতা সমালোচনামূলক ইভেন্টের সময় শক্তি ধারাবাহিকতা নিশ্চিত করে।

প্রশ্ন 5: ওয়ারেন্টি কতক্ষণ এবং এটি কী কভার করে?

একটি: স্ট্যান্ডার্ড ওয়ারেন্টি চালান থেকে 12 মাস, সমস্ত উত্পাদন ত্রুটিগুলি কভার করে। একটি প্রদত্ত পরিষেবা চুক্তি 36 বা 60 মাস পর্যন্ত ওয়ারেন্টি প্রসারিত করতে পারে। প্রযুক্তিগত সহায়তা জীবনের জন্য বিনামূল্যে।

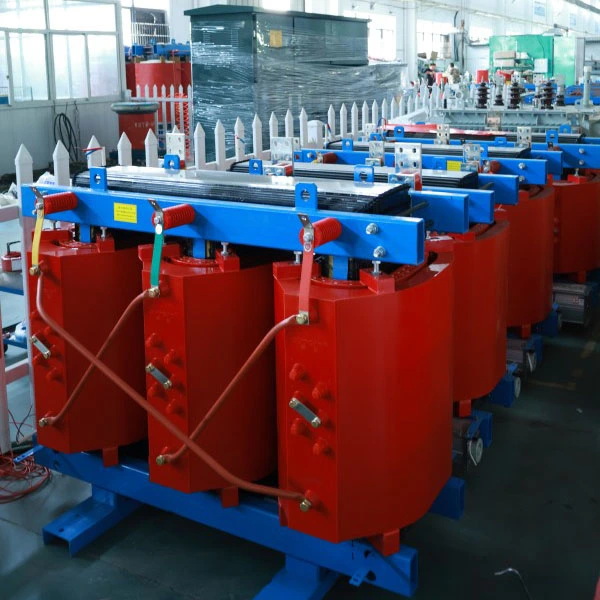

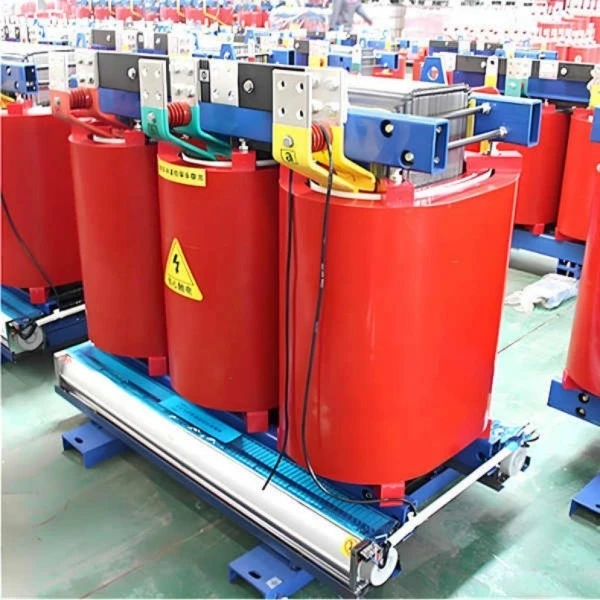

উত্পাদন বিবরণ

মূল উপাদান এবং উত্পাদন প্রক্রিয়া

প্রতিটি কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমারের মূলটি উচ্চ-ব্যপ্তিযোগ্য কোল্ড-রোল্ড গ্রেইন-ওরিয়েন্টেড সিলিকন স্টিল ব্যবহার করে তৈরি করা হয়েছে, যাতে নো-লোড কারেন্ট এবং স্ট্রে লস কমানোর জন্য স্টেপ-ল্যাপ জয়েন্টগুলি রয়েছে। মূলটি নির্ভুল-শিয়ারযুক্ত এবং অভিন্ন চৌম্বকীয় পথ নিশ্চিত করতে স্বয়ংক্রিয়ভাবে স্ট্যাক করা হয়।

ঘূর্ণায়মান কাঠামো – সমস্ত তামা

উচ্চ-ভোল্টেজ এবং কম-ভোল্টেজ উভয় উইন্ডিংই অক্সিজেন-মুক্ত তামা পরিবাহী ব্যবহার করে। কম-ভোল্টেজ উইন্ডিংগুলি অভিন্ন আন্ত-স্তর নিরোধক সহ একটি ফয়েল-ওয়াইন্ডিং কনফিগারেশন গ্রহণ করে, উল্লেখযোগ্যভাবে শর্ট-সার্কিট প্রতিরোধ ক্ষমতা বাড়ায়। কপারের উচ্চতর তাপ পরিবাহিতা তাপকে আরও কার্যকরভাবে অপসারণ করতে সাহায্য করে, হট-স্পট তাপমাত্রা হ্রাস করে।

নিরোধক সিস্টেম - ইপোক্সি রজন ভ্যাকুয়াম কাস্টিং

উইন্ডিংগুলি উচ্চ-গ্রেডের ইপোক্সি রজন দিয়ে ভ্যাকুয়ামের নীচে নিক্ষেপ করা হয়, শূন্যতা দূর করে এবং আংশিক স্রাব ≤5pC নিশ্চিত করে। এই কঠিন নিরোধক সিস্টেম শিখা-প্রতিরোধী, আর্দ্রতা-প্রমাণ, এবং রাসায়নিকভাবে স্থিতিশীল। কোন অন্তরক তেল ব্যবহার করা হয় না, যা ট্রান্সফরমারকে ইনডোর এবং আউটডোর প্যাড-মাউন্ট করা ইনস্টলেশনের জন্য নিরাপদ করে তোলে।

ঘের এবং প্যাড-মাউন্টেড ডিজাইন

দট্রান্সফরমারআবহাওয়া-প্রতিরোধী পাউডার আবরণ সহ একটি ভারী-শুল্ক, লকযোগ্য ইস্পাত ঘেরে রাখা হয়। স্ট্যান্ডার্ড সুরক্ষা হল IP23 (বৃষ্টি এবং ধুলো প্রতিরোধী), IP34 বা IP54 কঠোর পরিবেশের জন্য ঐচ্ছিক। ভিত্তিটি একটি কংক্রিট প্যাডে সরাসরি মাউন্ট করার জন্য ডিজাইন করা হয়েছে, নীচে থেকে তারের প্রবেশের সাথে। লিফটিং লাগস এবং গ্রাউন্ডিং টার্মিনালগুলি আদর্শ।

গুণমান এবং পরীক্ষার নিশ্চয়তা

প্রতিটি কপার উইন্ডিং প্যাড মাউন্টেড ড্রাই টাইপ ট্রান্সফরমার প্রসবের আগে ব্যাপক ধরনের পরীক্ষা এবং রুটিন পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে রয়েছে:

1. নো-লোড লস এবং লোড লস পরীক্ষা

2. শর্ট-সার্কিট প্রতিবন্ধকতা পরীক্ষা

3. প্ররোচিত ওভার-ভোল্টেজ সহ্য করার পরীক্ষা

4. আংশিক স্রাব পরিমাপ (≤5pC)

5. বাজ আবেগ পরীক্ষা

6. তাপমাত্রা বৃদ্ধি পরীক্ষা

7. সমস্ত মূল কর্মক্ষমতা সূচক GB এবং IEC প্রয়োজনীয়তা অতিক্রম করে।

সার্টিফিকেশন

1. ISO 9001:2015 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম

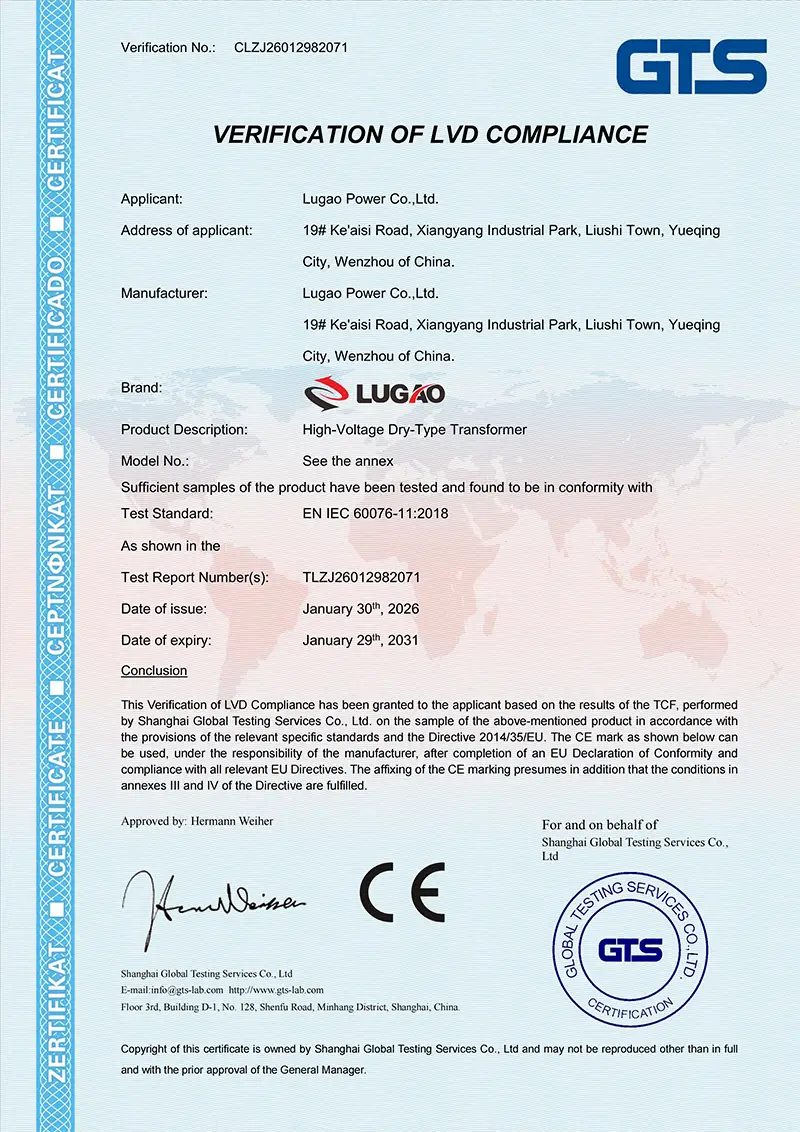

2. CE প্রত্যয়িত

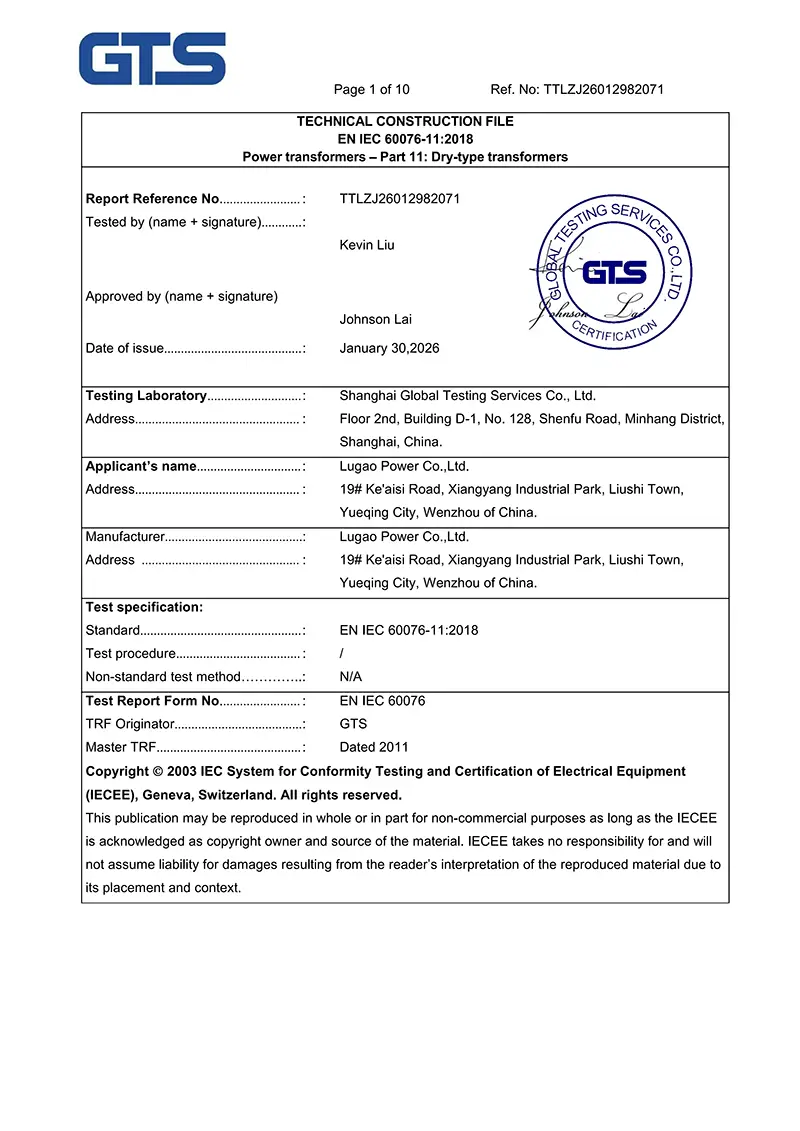

3. স্বাধীন ল্যাব থেকে পরীক্ষার রিপোর্ট টাইপ করুন
