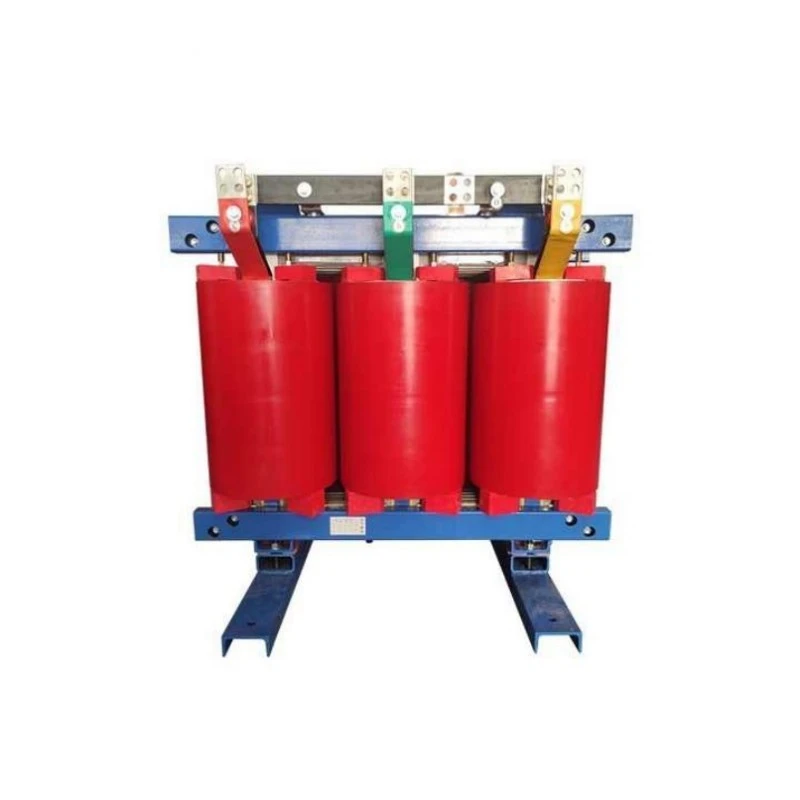

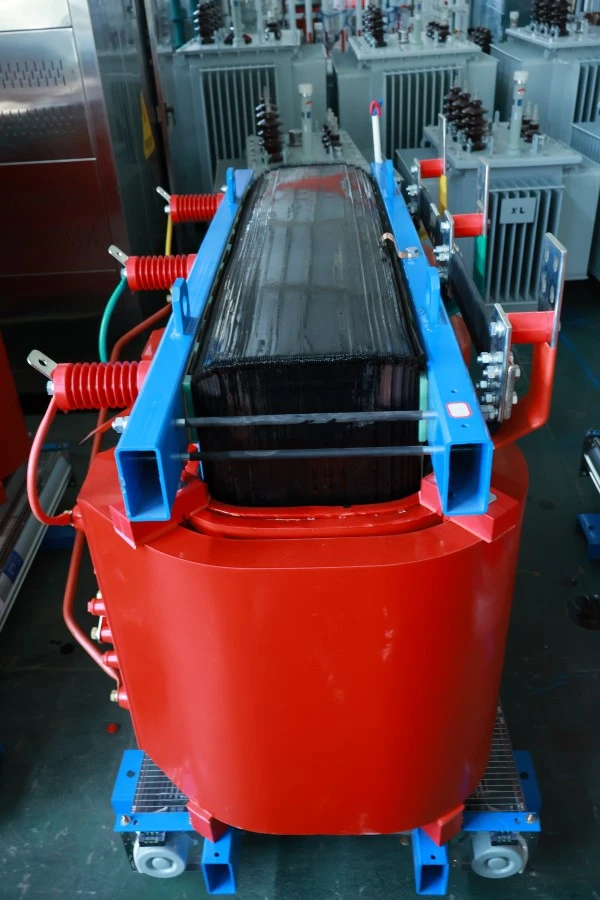

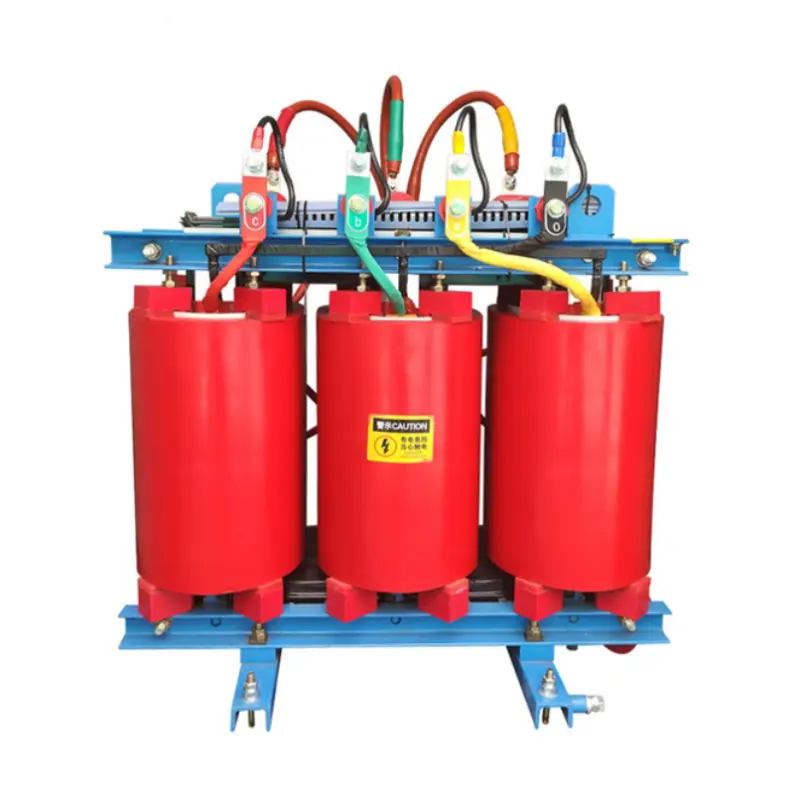

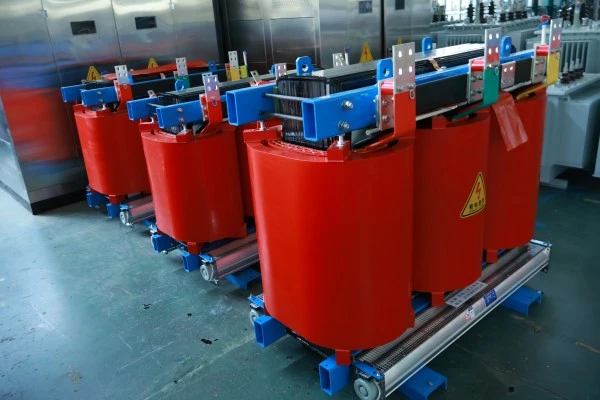

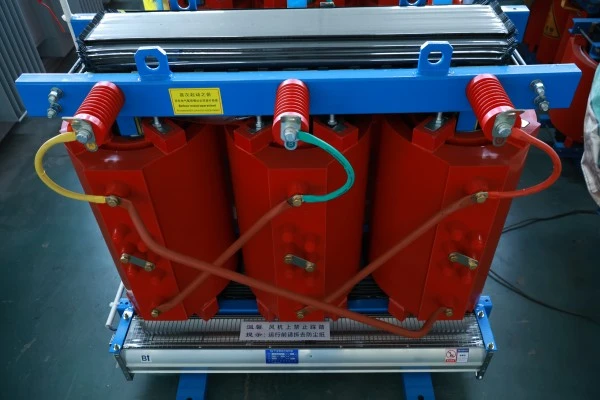

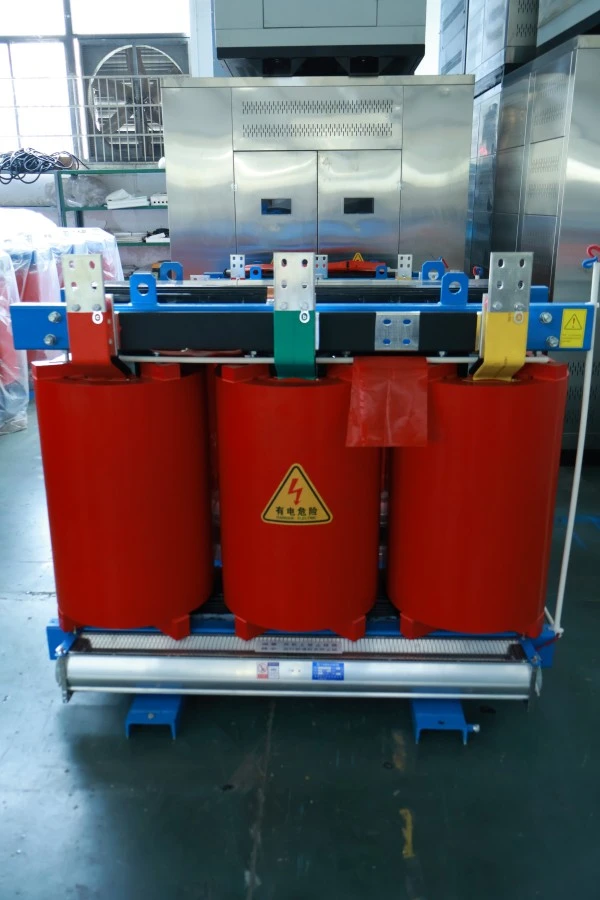

SCB13 কপার উইন্ডিং ড্রাই টাইপ পাওয়ার ট্রান্সফরমার

এটা কি?

SCB13 সিরিজ একটি তিন-ফেজ, রজন-কাস্ট ইনসুলেটেড, তামা-ক্ষতশুকনো ধরনের পাওয়ার ট্রান্সফরমার. উপাধিতে, "SC" এর অর্থ হল ঢালাই রজন (ইপক্সি রজন ভ্যাকুয়াম কাস্ট), "B" ফয়েল উইন্ডিং নির্দেশ করে এবং "13" কার্যক্ষমতার স্তরকে প্রতিনিধিত্ব করে, যার অর্থ ক্ষতির মানগুলি জাতীয় মান GB 20052-2020-এর স্তর 1 শক্তি দক্ষতার প্রয়োজনীয়তা পূরণ করে৷ মূল পরিবাহী উপাদান উচ্চ-বিশুদ্ধতা অক্সিজেন-মুক্ত তামা, অ্যালুমিনিয়াম বা তামা-পরিহিত অ্যালুমিনিয়াম নয়।

এটা কি করে?

1. ভোল্টেজ রূপান্তর : উচ্চ ভোল্টেজ (10kV, 35kV) কে কম ভোল্টেজে (400V, 690V) রূপান্তরিত করে বা বিভিন্ন সরঞ্জামের ভোল্টেজের প্রয়োজনীয়তা পূরণ করে প্রয়োজন অনুসারে ধাপে ধাপে এগিয়ে যায়।

2. পাওয়ার ডিস্ট্রিবিউশন: একটি বন্টন ব্যবস্থার মূল যন্ত্র হিসাবে, এটি নিরাপদে একাধিক লোড যেমন শিল্প কারখানা, বাণিজ্যিক কমপ্লেক্স, উচ্চ ভবন এবং বায়ু খামারগুলিতে বিদ্যুৎ সরবরাহ করে।

3. নিরাপদ বিদ্যুত সরবরাহ: এর অ-দাহনীয় ইপোক্সি রজন কঠিন নিরোধকের কারণে, এটি অভ্যন্তরীণ ত্রুটির ক্ষেত্রেও তেল স্প্রে করবে না বা আগুন ধরবে না, এটি অভ্যন্তরীণ ইনস্টলেশন বা কঠোর অগ্নি নিরাপত্তা প্রয়োজনীয়তা সহ অবস্থানগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে।

4. শান্ত অপারেশন: অপারেটিং শব্দটি ঐতিহ্যগত তেল-নিমজ্জিত ট্রান্সফরমারের তুলনায় উল্লেখযোগ্যভাবে কম, এটি আবাসিক এলাকা, হাসপাতাল, অফিস ভবন এবং অন্যান্য শব্দ-সংবেদনশীল পরিবেশের জন্য উপযুক্ত করে তোলে।

সংক্ষেপে, SCB13 কপার উইন্ডিং ড্রাই টাইপ পাওয়ার ট্রান্সফরমার হল একটি আধুনিক পাওয়ার ডিস্ট্রিবিউশন কোর ডিভাইস যা উচ্চ শক্তি দক্ষতা, অল-কপার কোর, কম শব্দ এবং শিখা-প্রতিরোধী নিরাপত্তাকে একীভূত করে।

পণ্যের সুবিধা

সাধারণ শুষ্ক-টাইপ ট্রান্সফরমারের তুলনায়, এই পণ্যটি পাঁচটি মূল সুবিধা প্রদান করে:

অল-কপার উইন্ডিংস, চমৎকার পরিবাহিতা:সমস্ত উচ্চ এবং নিম্ন ভোল্টেজ উইন্ডিংগুলি অক্সিজেন-মুক্ত তামার রড-এনামেলযুক্ত আয়তক্ষেত্রাকার তামার তার বা তামার ফয়েল ব্যবহার করে ক্ষত হয়। কপারের প্রতিরোধ ক্ষমতা (প্রায় 0.0172 Ω·mm²/m) অ্যালুমিনিয়ামের (প্রায় 0.0283 Ω·mm²/m) থেকে অনেক কম। অতএব, একই ক্রস-সেকশনের কপার উইন্ডিংগুলির কম প্রতিরোধ ক্ষমতা, কম তাপ উত্পাদন এবং উচ্চ শক্তি রূপান্তর দক্ষতা রয়েছে। দীর্ঘমেয়াদী অপারেশনের জন্য সংরক্ষিত বিদ্যুতের খরচ প্রাথমিক বিনিয়োগের পার্থক্যকে ছাড়িয়ে গেছে।

স্তর 1 শক্তি দক্ষতা, জাতীয় দ্বৈত-কার্বন কৌশলের সাথে সঙ্গতিপূর্ণ:SCB13 ক্ষতির স্তরটি কঠোরভাবে জাতীয় স্তর 1 শক্তি দক্ষতা মান পূরণের জন্য ডিজাইন করা হয়েছে। নো-লোড লস SCB12 এর থেকে প্রায় 10% কম, এবং লোড লস 5% কম। একটি 1000kVA ট্রান্সফরমারের জন্য যা প্রতি বছর 8,000 ঘন্টা চলে, এটি 10,000 ইউয়ান বার্ষিক বিদ্যুৎ খরচ সাশ্রয় করে, যা 3-5 বছরের মধ্যে স্ট্যান্ডার্ড ট্রান্সফরমারের তুলনায় মূল্যের পার্থক্য পুনরুদ্ধার করে।

ইপোক্সি রজন ভ্যাকুয়াম কাস্টিং, নির্ভরযোগ্য নিরোধক:বায়ু বুদবুদ সম্পূর্ণরূপে নির্মূল করে, ভ্যাকুয়ামের নীচে আমদানি করা হান্টসম্যান (বা সমমানের) ইপোক্সি রজন দিয়ে উইন্ডিংগুলি ঢালাই এবং নিরাময় করা হয়। নিরাময় নিরোধক স্তর উচ্চ যান্ত্রিক শক্তি, তাপ শক প্রতিরোধের, ফাটল প্রতিরোধের, এবং আর্দ্রতা/ময়লা সুরক্ষা আছে. আংশিক স্রাব 5pC এর নিচে নিয়ন্ত্রিত হয়, যা জাতীয় মানের থেকে অনেক বেশি।

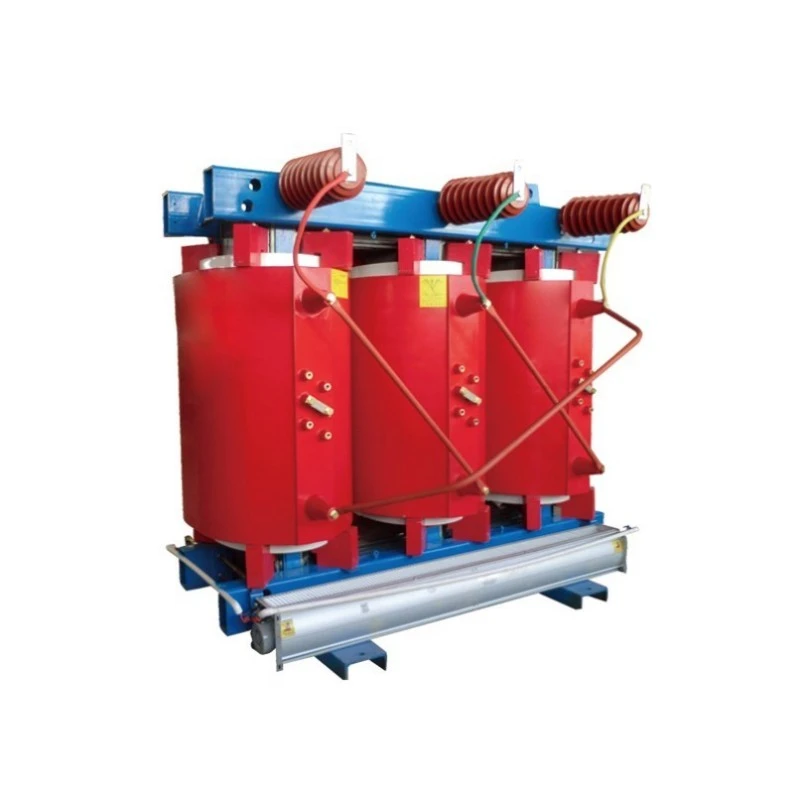

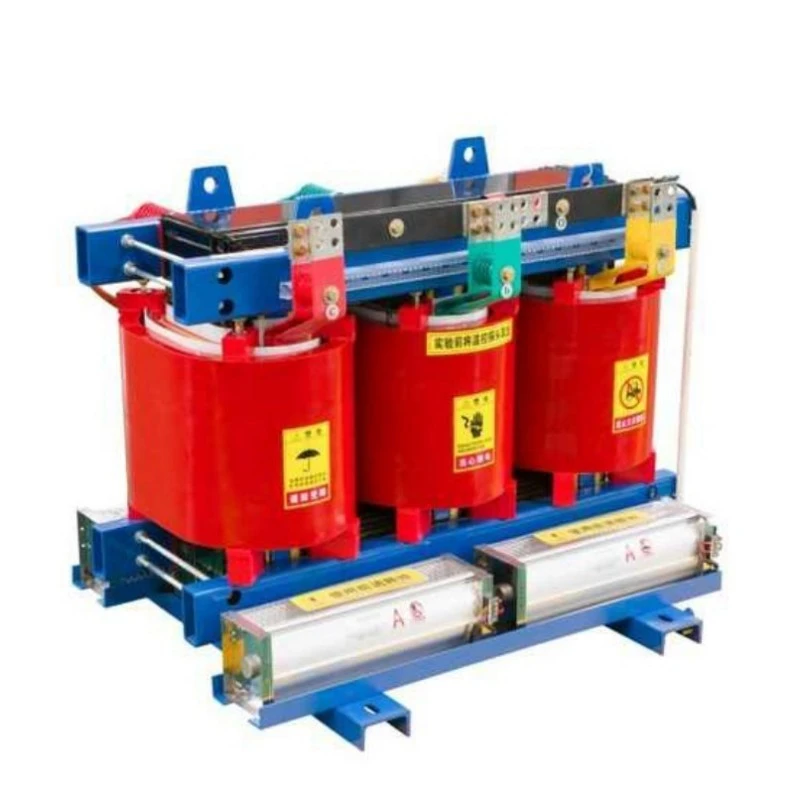

শক্তিশালী ওভারলোড ক্ষমতা, অস্থির লোডের সাথে খাপ খায়:প্রাকৃতিক কুলিং এর অধীনে, এটি 10% ওভারলোডে দীর্ঘমেয়াদী কাজ করতে পারে; বাধ্যতামূলক এয়ার কুলিং (ফ্যান ইনস্টল) সহ, আউটপুট ক্ষমতা রেট মানের 120% এর বেশি হতে পারে। সিজনাল লোড পিকগুলির জন্য (যেমন, গ্রীষ্মকালীন এয়ার কন্ডিশনার ব্যবহার), তাত্ক্ষণিক ক্ষমতা বৃদ্ধির প্রয়োজন নেই।

আর্দ্রতা-প্রমাণ এবং দূষণ-প্রতিরোধী, শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা:ইপোক্সি রজন কাস্ট উইন্ডিং পৃষ্ঠটি মসৃণ, ঘন এবং অ-হাইগ্রোস্কোপিক। এমনকি 100% আপেক্ষিক আর্দ্রতার পরিবেশে শাটডাউন করার পরেও, এটি প্রিহিটিং ছাড়াই সরাসরি পুরো লোডে শুরু হতে পারে। বিশেষ করে স্যাঁতসেঁতে বা ক্ষয়কারী পরিবেশের জন্য উপযুক্ত যেমন ভূগর্ভস্থ বিতরণ কক্ষ, উপকূলীয় উচ্চ-লবণ-স্প্রে এলাকা এবং রাসায়নিক উদ্ভিদ।

পণ্য বৈশিষ্ট্য

কোর স্ট্রাকচার: 45° সম্পূর্ণ মিটারযুক্ত স্টেপ-ল্যাপ ল্যামিনেশন প্রযুক্তি ব্যবহার করে, কোর অঙ্গ এবং জোয়ালগুলি উচ্চ-শক্তির টাই স্ট্র্যাপ বা প্লেট দ্বারা আবদ্ধ। উচ্চ-ব্যপ্তিযোগ্যতা শস্য-ভিত্তিক সিলিকন ইস্পাত (B30R090 বা উচ্চতর গ্রেড) প্রয়োগ হিস্টেরেসিস এবং এডি বর্তমান ক্ষতি উভয়ই কমিয়ে দেয়।

কম ভোল্টেজ উইন্ডিংস : তামার ফয়েল দিয়ে ক্ষত, রজন শেষ রিং দিয়ে প্রান্তে স্থির। কপার ফয়েলের প্রস্থ ঘুরার উচ্চতার সমান, অভিন্ন অক্ষীয় অ্যাম্পিয়ার-টার্ন ডিস্ট্রিবিউশন এবং শর্ট-সার্কিট ইলেক্ট্রোম্যাগনেটিক ফোর্সের জন্য অত্যন্ত উচ্চ প্রতিরোধ প্রদান করে। লেয়ার ইনসুলেশন প্রাক-অন্তর্ভুক্ত ডিএমডি উপাদান ব্যবহার করে।

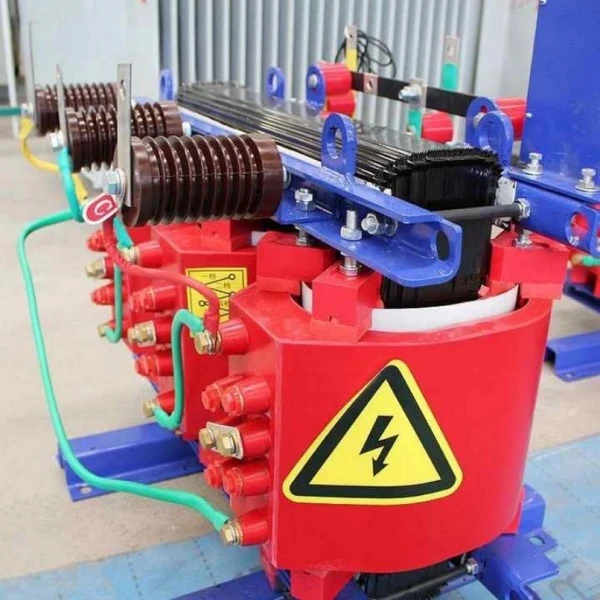

উচ্চ ভোল্টেজ উইন্ডিংস: ক্লাস H এনামেলযুক্ত আয়তক্ষেত্রাকার তামার তার ব্যবহার করে স্তরযুক্ত অংশে ক্ষত, প্রতিটি স্তরের মধ্যে রজন ঢালাই, একটি শক্তিশালী গ্লাস-ফাইবার-রিইনফোর্সড ইপোক্সি রজন যৌগিক নিরোধক গঠন করে। ইমপালস ভোল্টেজ বন্টন উন্নত করার জন্য উইন্ডিংয়ের মাঝখান থেকে ট্যাপগুলি বের করা হয়।

টেম্পারেচার কন্ট্রোল ও প্রোটেকশন সিস্টেম: রিয়েল-টাইম হট স্পট টেম্পারেচার মনিটরিংয়ের জন্য প্রতিটি ফেজ ওয়াইন্ডিংয়ে PT100 প্ল্যাটিনাম RTDs প্রাক-এম্বেড করা আছে। সহগামী বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রকের বৈশিষ্ট্যগুলি: ডিজিটাল কয়েল তাপমাত্রা প্রদর্শন, অতিরিক্ত-তাপমাত্রা অ্যালার্ম (অ্যাডজাস্টেবল সেটপয়েন্ট), অতিরিক্ত-তাপমাত্রা ট্রিপ আউটপুট এবং স্বয়ংক্রিয় ফ্যান শুরু/স্টপ (যদি জোরপূর্বক এয়ার কুলিং ঐচ্ছিকভাবে ইনস্টল করা হয়)।

ঘেরের বিকল্প: ঐচ্ছিক IP20 (কঠিন বস্তু), IP23 (উল্লম্ব ফোঁটা জল), বা IP40 (ছোট কণা) সুরক্ষা রেটিং ঘের, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম খাদ, বা পাউডার-কোটেড কোল্ড-রোল্ড স্টিল দিয়ে তৈরি। ঘেরে বায়ুচলাচল খোলা এবং ইন্টারলকড দরজার তালা রয়েছে।

সংযোগ এবং ইনস্টলেশন: উচ্চ ভোল্টেজ সাইড সিলিকন রাবার ব্যবহার করে সম্পূর্ণরূপে ঢালযুক্ত/পূর্ণ নিরোধক তারের টার্মিনাল বা প্রচলিত টার্মিনাল; কম ভোল্টেজ সাইড টিন-ধাতুপট্টাবৃত তামা বাসবার ব্যবহার করে। ট্রান্সফরমারের নীচে একটি চ্যানেল ইস্পাত বেস এবং রোলারগুলি সহজ অবস্থান এবং চলাচলের জন্য সজ্জিত।

পণ্যের আবেদন

SCB13 কপার উইন্ডিং ড্রাই টাইপ পাওয়ার ট্রান্সফরমার নিম্নলিখিত পরিস্থিতিগুলির জন্য আদর্শ:

হাই-রাইজ বিল্ডিং এবং বাণিজ্যিক কেন্দ্র: বেসমেন্ট বা সরঞ্জামের মেঝে বিতরণ কক্ষ, পাওয়ারিং লিফট, এইচভিএসি, আলো এবং অগ্নি সুরক্ষা ব্যবস্থা ইনস্টল করা হয়েছে। এর অ-দাহনীয় বৈশিষ্ট্য বিল্ডিং ফায়ার কোডগুলি পূরণ করে এবং কম শব্দ উপরের তলার বাসিন্দাদের বিরক্ত করে না।

ইন্ডাস্ট্রিয়াল ও মাইনিং এন্টারপ্রাইজ : অটোমোবাইল ম্যানুফ্যাকচারিং প্ল্যান্ট, ইলেকট্রনিক কম্পোনেন্ট ফ্যাক্টরি এবং প্রিসিশন মেশিনিং ওয়ার্কশপে পাওয়ার ডিস্ট্রিবিউশন সিস্টেম। অল-কপার উইন্ডিংগুলি ঘন ঘন মোটর স্টার্ট/স্টপ থেকে বর্তমান ঢেউ সহ্য করে, ভাল ভোল্টেজ স্থিতিশীলতা প্রদান করে।

পুনর্নবীকরণযোগ্য শক্তি: বিতরণকৃত পিভি পাওয়ার স্টেশনগুলির জন্য স্টেপ-আপ গ্রিড সংযোগ, বায়ু খামারগুলির জন্য সহায়ক পাওয়ার ট্রান্সফরমার, শক্তি সঞ্চয় ব্যবস্থার জন্য বিচ্ছিন্ন ট্রান্সফরমার। উচ্চ শক্তি দক্ষতা শক্তি রূপান্তর ক্ষতি হ্রাস.

পরিবহন পরিকাঠামো: সাবওয়ে স্টেশনগুলির জন্য স্টেশন পরিষেবা ট্রান্সফরমার, উচ্চ-গতির রেলওয়ে সিগন্যাল বিল্ডিংয়ের জন্য বিদ্যুৎ সরবরাহ, বিমানবন্দর টার্মিনাল পাওয়ার ডিস্ট্রিবিউশন সেন্টার, পোর্ট শোর পাওয়ার সিস্টেম। আর্দ্রতা প্রতিরোধের এবং শর্ট-সার্কিট সহ্য করার ক্ষমতা রেল ট্রানজিটের উচ্চ নির্ভরযোগ্যতার চাহিদা পূরণ করে।

ডেটা সেন্টার ও কমিউনিকেশন বেস স্টেশন: সার্ভার, সুইচ এবং ইউপিএস সিস্টেমের জন্য পরিষ্কার, স্থিতিশীল শক্তি সরবরাহ করা। শান্ত অপারেশন (সাধারণত 55dB এর নিচে) ডেটা সেন্টারের কর্মীদের বিরক্ত করে না।

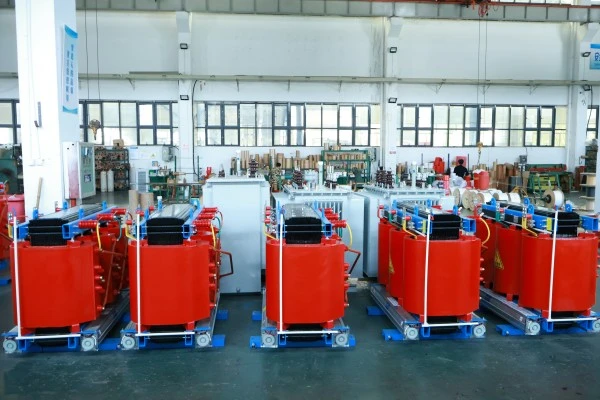

উত্পাদন বিবরণ

কম ভোল্টেজ কপার ফয়েল উইন্ডিং প্রক্রিয়া

বিশেষ ফয়েল উইন্ডিং মেশিনে সম্পূর্ণ-প্রস্থ তামার ফয়েল ব্যবহার করে কম ভোল্টেজের উইন্ডিংগুলি ক্ষত হয়। কপার ফয়েলের প্রান্তগুলি করোনার স্রাব রোধ করতে বৃত্তাকার হয়। প্রতিটি মোড়ের সাথে, ডিএমডি প্রি-প্রিগ্রেনটেড ইনসুলেশন পেপারটি স্বয়ংক্রিয়ভাবে স্তরগুলির মধ্যে স্থাপন করা হয় এবং অনলাইন টেনশন নিয়ন্ত্রণ নিশ্চিত করে যে তামার ফয়েলটি শক্তভাবে ক্ষত হয়েছে। উইন্ডিং সমাপ্তির পরে, সম্পূর্ণ সমাবেশটি ইপোক্সি রজন ভ্যাকুয়াম ঢালাইয়ের জন্য একটি ছাঁচে স্থাপন করা হয়, যা একটি একচেটিয়া, অকার্যকর-মুক্ত কাঠামো গঠন করে। এই প্রক্রিয়াটি তারের-ক্ষত কাঠামোর তুলনায় কম ভোল্টেজের উইন্ডিংয়ের শর্ট-সার্কিট প্রতিরোধ ক্ষমতাকে 30% এর বেশি উন্নত করে।

উচ্চ ভোল্টেজ সেগমেন্টেড লেয়ার উইন্ডিং

উচ্চ ভোল্টেজ windings 4-6 সেগমেন্টে (প্যানকেক) বিভক্ত, প্রতিটি সেগমেন্ট আরও 2-4 স্তরে বিভক্ত। অংশগুলির মধ্যে নালীগুলি (বা বায়ু চ্যানেল) তাপ অপচয়কে উন্নত করে, যখন স্তরবিন্যাস ইন্টারলেয়ার ভোল্টেজ হ্রাস করে। ট্যাপগুলি নির্দিষ্ট সেগমেন্টের নির্দিষ্ট বাঁক থেকে নেওয়া হয় এবং বিভিন্ন রঙের লিড দিয়ে চিহ্নিত করা হয়। সমস্ত সংযোগ ন্যূনতম যোগাযোগ প্রতিরোধের নিশ্চিত করতে আর্গন আর্ক ওয়েল্ডিং বা ঠান্ডা চাপ ঢালাই ব্যবহার করে।

কোর নয়েজ রিডাকশন ট্রিটমেন্ট

কোর লেমিনেশন সমাপ্তির পর, সম্পূর্ণ কোরটি একটি বিশেষভাবে তৈরি করা শব্দ-হ্রাসকারী অন্তরক বার্নিশের মাধ্যমে শূন্যতা চাপে, সিলিকন স্টিলের শীট এবং শীট এবং ক্ল্যাম্পিং অংশগুলির মধ্যে মাইক্রো-কম্পন স্যাঁতসেঁতে করে। উচ্চ-তাপমাত্রার সিলিকন রাবার কুশনগুলি কোর এবং উইন্ডিংগুলির মধ্যে এবং উইন্ডিং এবং ক্ল্যাম্পিং অংশগুলির মধ্যে স্থাপন করা হয়। এই ট্রিটমেন্টের মাধ্যমে, নো-লোড নয়েজ 55dB-এর নিচে (315kVA এবং নীচের জন্য) রাখা যেতে পারে, যা একটি পরিবারের রেফ্রিজারেটরের গুঞ্জনের সাথে তুলনীয়।

ব্যাপক কারখানা পরীক্ষা

প্রতিটি SCB13 কপার উইন্ডিং ড্রাই টাইপ পাওয়ার ট্রান্সফরমার কারখানা ছাড়ার আগে নিম্নলিখিত পরীক্ষাগুলির মধ্য দিয়ে যায়: উইন্ডিং প্রতিরোধের পরিমাপ; ভোল্টেজ অনুপাত পরিমাপ এবং ভেক্টর গ্রুপ যাচাই; শর্ট-সার্কিট প্রতিবন্ধকতা এবং লোড লস পরিমাপ; নো-লোড কারেন্ট এবং নো-লোড লস পরিমাপ; অন্তরণ প্রতিরোধের এবং অস্তরক অপচয় ফ্যাক্টর পরিমাপ; প্রয়োগ ভোল্টেজ সহ্য পরীক্ষা; প্ররোচিত ভোল্টেজ সহ্য পরীক্ষা; আংশিক স্রাব পরিমাপ। পরীক্ষার ডেটা স্বয়ংক্রিয়ভাবে রেকর্ড করা হয় এবং চালানের সাথে একটি কারখানা পরীক্ষার রিপোর্ট প্রদান করা হয়।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

প্যাকেজিং এবং বিক্রয়োত্তর

প্যাকেজিং পদ্ধতি

1. ট্রান্সফরমার বডি ওয়াটারপ্রুফ PE ফিল্ম দিয়ে মোড়ানো, নরম প্রতিরক্ষামূলক প্যাডিং দিয়ে ঢেকে রাখা গুরুত্বপূর্ণ এলাকা।

2. ফর্কলিফ্ট পরিচালনার জন্য প্যালেট বটম সহ বলিষ্ঠ রপ্তানি-গ্রেড পাতলা পাতলা কাঠের ক্রেটে প্যাক করা।

3. পরিবহন কম্পনের ক্ষতি প্রতিরোধ করার জন্য প্রসারিত পলিউরেথেন বা মধুচক্র কার্ডবোর্ড কুশনিং দিয়ে ভরা ক্রেটের অভ্যন্তর।

4. বাইরের দিকে পরিষ্কার চিহ্ন: মাধ্যাকর্ষণ কেন্দ্র, উত্তোলন পয়েন্ট, আর্দ্রতা-প্রমাণ, টিপ দেবেন না।

বিক্রয়োত্তর সেবা

1. ফ্রি ওয়ারেন্টি সময়কাল: চালানের তারিখ থেকে 12 মাস।

2. ওয়ারেন্টি সময়কালে ডিজাইন, উপাদান বা উত্পাদন ত্রুটির কারণে সৃষ্ট কোন ব্যর্থতা আমাদের কোম্পানি (যুক্তিগত পরিবহন খরচ সহ) বিনামূল্যে মেরামত বা প্রতিস্থাপন করবে।
