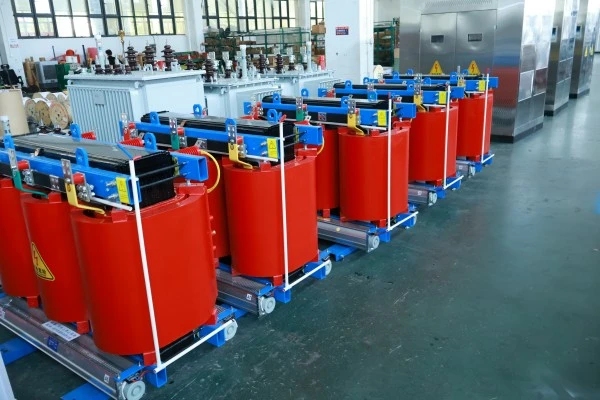

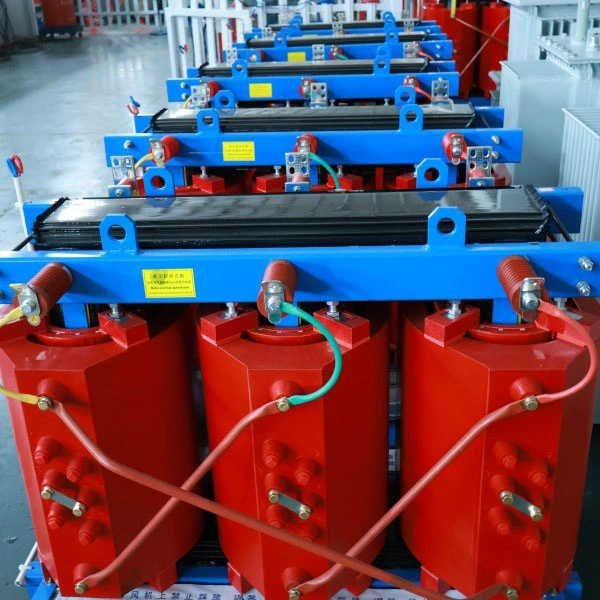

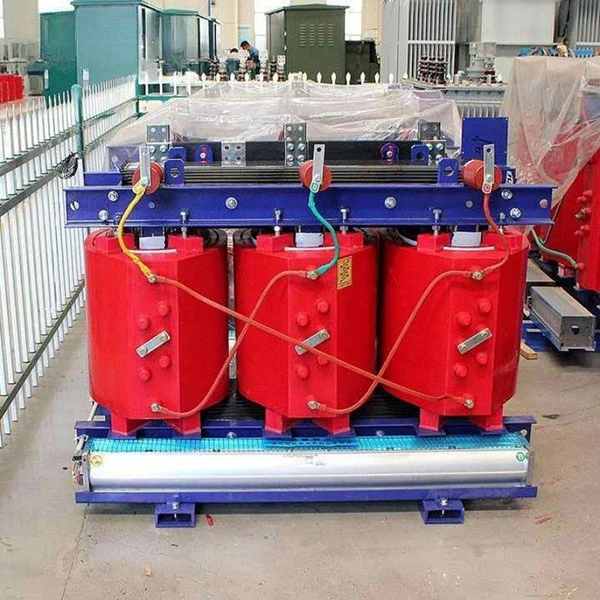

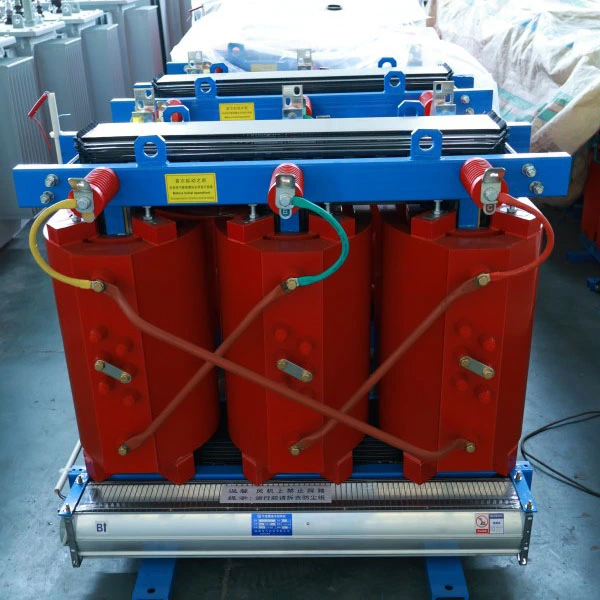

SCB13 800kva Epoxy রজন কাস্ট পাওয়ার ট্রান্সফরমার

এই সরঞ্জাম কি?

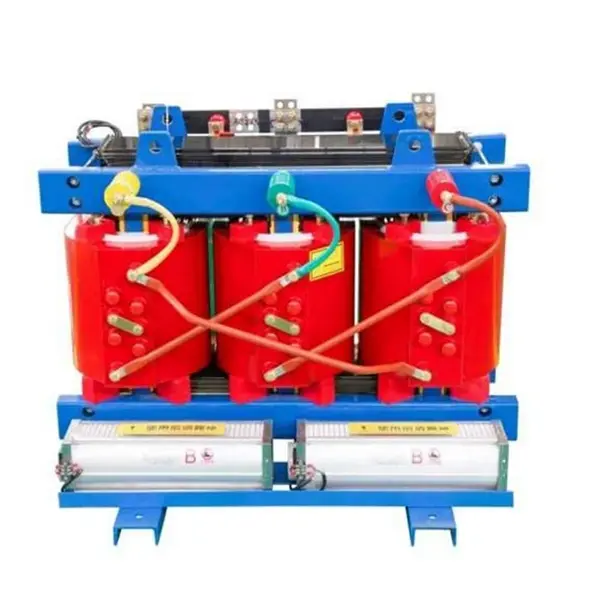

SCB13-800kVA Epoxy রজন কাস্ট পাওয়ার ট্রান্সফরমার হল একটি তিন-ফেজ পাওয়ার ট্রান্সফরমার যা একটি ভ্যাকুয়াম ইপোক্সি রজন ঢালাই প্রক্রিয়া ব্যবহার করে তৈরি করা হয়। এটি শুষ্ক-টাইপ ট্রান্সফরমারগুলির শক্তি-দক্ষ পরিবারের অন্তর্গত।

মডেল কোড ব্রেকডাউন:

● S – তিন পর্যায়

● C – কাস্ট রজন (Epoxy)

● B – কম-ভোল্টেজ ফয়েল উইন্ডিং

● 13 - পারফরম্যান্স সিরিজ কোড, শক্তি দক্ষতা স্তর প্রতিনিধিত্ব করে

এটা কি করে?

এই সরঞ্জামের মূল কাজ হল উচ্চ ভোল্টেজ (10kV বা 35kV) থেকে কম ভোল্টেজে (400V/380V) নামানো, বিভিন্ন বৈদ্যুতিক লোডকে নিরাপদ এবং স্থিতিশীল শক্তি প্রদান করা। ঐতিহ্যবাহী তেল-ভরা ট্রান্সফরমারের বিপরীতে, এটি শীতল করার জন্য অন্তরক তেল ব্যবহার করে না। পরিবর্তে, এটি প্রাকৃতিক বায়ু শীতলকরণের সাথে মিলিত ইপোক্সি কঠিন নিরোধক ব্যবহার করে কাজ করে।

পণ্য বিবরণ

SCB13-800kVA Epoxy রজন কাস্ট পাওয়ার ট্রান্সফরমার একটি উচ্চ-দক্ষতা,তিন-ফেজ ড্রাই-টাইপ ট্রান্সফরমারআধুনিক বিদ্যুৎ বিতরণের জন্য ডিজাইন করা হয়েছে। এটিতে ইপোক্সি রেজিন ভ্যাকুয়াম কাস্টিং, লো-ভোল্টেজ ফয়েল উইন্ডিং এবং GB 20052-2020 লেভেল 2 শক্তি দক্ষতা মান (লেভেল 1 এর কাছাকাছি) পূরণ করে। শক্তি সঞ্চয়, অগ্নি নিরাপত্তা, এবং নির্ভরযোগ্যতা দাবি করা অ্যাপ্লিকেশনের জন্য আদর্শ।

10kV/0.4kV (6kV, 20kV, বা 35kV-তে কাস্টমাইজযোগ্য) ভোল্টেজ অনুপাত সহ 800kVA-তে রেট করা হয়েছে। তেল-মুক্ত ইপোক্সি সলিড ইনসুলেশন ফুটো, আগুন এবং বিস্ফোরণের ঝুঁকি দূর করে, এটিকে উঁচু ভবন, পাতাল রেল, হাসপাতাল, ডেটা সেন্টার এবং রাসায়নিক উদ্ভিদের জন্য উপযুক্ত করে তোলে।

মূল বৈদ্যুতিক কর্মক্ষমতা: নো-লোড লস ≤1090W, লোড লস (120°C) ≤6260W, শর্ট-সার্কিট প্রতিবন্ধকতা 6% (নিয়ন্ত্রণযোগ্য 4%-10%), আংশিক স্রাব ≤5pC, এবং 1 মিটারে শব্দ ≤55dB।

বিএ সিস্টেম ইন্টিগ্রেশনের জন্য একটি বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা (PT100 সেন্সর, অটো ফ্যান স্টার্ট/স্টপ, ওভারহিট অ্যালার্ম এবং ট্রিপ) এবং RS485 যোগাযোগের সাথে সজ্জিত। ভিপিআই কাস্টিং প্রক্রিয়া আর্দ্রতা-প্রমাণ, শিখা-প্রতিরোধী এনক্যাপসুলেশন নিশ্চিত করে। কোর স্টেপ-ল্যাপ জয়েন্টগুলির সাথে উচ্চ-ব্যপ্তিযোগ্যতা সিলিকন ইস্পাত ব্যবহার করে। স্ট্যান্ডার্ড সুরক্ষা IP20 (IP23 ঐচ্ছিক)।

একটি 30-বছরের নকশা জীবন এবং ন্যূনতম রক্ষণাবেক্ষণ সহ, SCB13-800kVA নতুন বা আপগ্রেড ডিস্ট্রিবিউশন সিস্টেমের জন্য একটি নির্ভরযোগ্য, অর্থনৈতিক পছন্দ।

পণ্যের আবেদন

সাধারণ অ্যাপ্লিকেশন:

উঁচু ভবন, বাণিজ্যিক কমপ্লেক্স, হাসপাতাল, ডেটা সেন্টার, পাতাল রেল স্টেশন, বিমানবন্দর, রাসায়নিক প্ল্যান্ট, পুনর্নবীকরণযোগ্য শক্তি স্টেশন এবং যে কোনো স্থান যেখানে অগ্নি নিরাপত্তা একটি গুরুত্বপূর্ণ প্রয়োজন।

পণ্য বৈশিষ্ট্য

উচ্চ দক্ষতা এবং শক্তি সঞ্চয় - কম অপারেটিং খরচ

SCB11 সিরিজের তুলনায় নো-লোড লস 20%-37% কমেছে; লোড লস 15%-30% কমেছে

সাধারণ 800kVA নো-লোড লস ≤ 1090W, লোড লস (120°C এ) ≤ 6260W

GB 20052-2020 স্তর 2 শক্তি দক্ষতা মান পূরণ করে; কিছু প্যারামিটার লেভেল 1 এ পৌঁছায়

অর্থনৈতিক সুবিধার হিসাব:

একটি আদর্শ SCB11 ট্রান্সফরমারের তুলনায় প্রতি বছর 8,000 অপারেটিং ঘন্টার উপর ভিত্তি করে $0.11/kWh, বার্ষিক বিদ্যুৎ সঞ্চয় প্রায় $2,000-$2,700। দামের পার্থক্য পুনরুদ্ধার হয় প্রায় 3 বছরে।

নিরাপত্তা এবং নির্ভরযোগ্যতা - অগ্নিরোধী এবং বিস্ফোরণ-প্রমাণ শূন্য ঝুঁকি সহ

মূল সুবিধা:

স্ব-নির্বাপক: ইপক্সি রজন ইগনিশন পয়েন্ট > 300°C; শিখা ছড়িয়ে পড়ে না, এবং তাপ উত্স সরানো হলে নিজেই নিভে যায়

তেল-মুক্ত নকশা: সম্পূর্ণরূপে তেল ফুটো, আগুন, এবং বিস্ফোরণের ঝুঁকি দূর করে; একটি তেল ধারণ পিট প্রয়োজন নেই

উচ্চ শর্ট-সার্কিট প্রতিরোধ ক্ষমতা: ভ্যাকুয়াম কাস্টিং দ্বারা গঠিত উচ্চ-শক্তির ফাইবারগ্লাস-রিইনফোর্সড স্ট্রাকচার শর্ট-সার্কিট প্রতিরোধ ক্ষমতা 30% এরও বেশি বৃদ্ধি করে

অত্যন্ত কম আংশিক স্রাব: আংশিক স্রাব 5pC এর নিচে নিয়ন্ত্রণ করা যেতে পারে, উল্লেখযোগ্যভাবে নিরোধক বার্ধক্য কমিয়ে দেয়

প্রকৃত গ্রাহকের উদ্বেগের সমাধান করা:

প্রশ্ন: একটি উঁচু ভবনের বেসমেন্টে একটি ট্রান্সফরমার ইনস্টল করার সময়, আগুনের পরিদর্শন সবচেয়ে বেশি কীসের উপর ফোকাস করে?

উত্তর: ফায়ার কর্তৃপক্ষ প্রাথমিকভাবে "আগুন ছড়িয়ে পড়ার ঝুঁকি" এবং "বিষাক্ত ধোঁয়া নির্গমন" এর উপর ফোকাস করে। আমাদের SCB13 epoxy রজন ঢালাই ব্যবহার করে, যা সহজাতভাবে শিখা-প্রতিরোধী এবং পোড়া হলে হ্যালোজেনেটেড বিষাক্ত গ্যাস তৈরি করে না (GB/T 1094.11-2022-এর সাথে সঙ্গতিপূর্ণ)। এটি একটি প্রধান সুবিধা যা তেল ভর্তি ট্রান্সফরমারগুলি মেলে না। প্রথম এবং দ্বিতীয় স্তরের শহরগুলিতে অনেক বাণিজ্যিক কমপ্লেক্স এবং হাসপাতাল প্রকল্পগুলি এই বৈশিষ্ট্যটির কারণে অবিকল অগ্নি নিরাপত্তা পর্যালোচনায় উত্তীর্ণ হয়েছে।

প্রশ্ন: শুকনো ধরনের ট্রান্সফরমার আর্দ্রতার প্রতি সংবেদনশীল। তারা কি দক্ষিণাঞ্চলে বর্ষাকালে কাজ করতে পারে?

উত্তর: প্রচলিত ড্রাই-টাইপ ট্রান্সফরমারগুলি প্রকৃতপক্ষে আর্দ্রতার প্রতি সংবেদনশীল, কিন্তু আমাদের SCB13 একটি ভ্যাকুয়াম ঢালাই প্রক্রিয়া ব্যবহার করে যেখানে ইপোক্সি রজন সম্পূর্ণরূপে উইন্ডিংগুলিকে আবদ্ধ করে, একটি সিল করা অন্তরণ স্তর তৈরি করে। কোর এবং ক্ল্যাম্পিং হার্ডওয়্যার বিশেষ জারা-বিরোধী চিকিত্সার মধ্য দিয়ে যায়, যা 100% আপেক্ষিক আর্দ্রতার পরিবেশে স্বাভাবিক অপারেশনের অনুমতি দেয়। শাটডাউনের পরে পুনরায় চালু করার আগে কোনও শুকানোর চিকিত্সার প্রয়োজন নেই।

স্মার্ট মনিটরিং - এক নজরে তাপমাত্রা

স্ট্যান্ডার্ড বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা:

রিয়েল-টাইম তাপমাত্রা নিরীক্ষণের জন্য প্রতিটি ফেজ উইন্ডিং-এ প্রি-এমবেডেড PT100 প্ল্যাটিনাম রেজিস্ট্যান্স সেন্সর

কন্ট্রোলার চক্রাকারে তিন-ফেজ উইন্ডিং তাপমাত্রা প্রদর্শন করে - পড়া সহজ

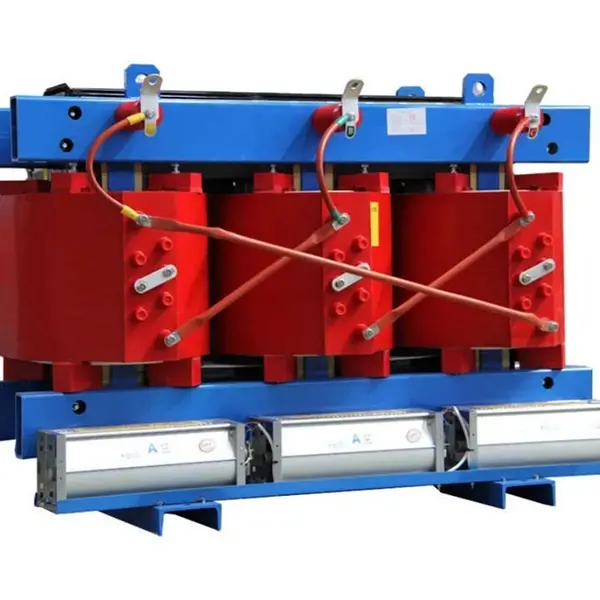

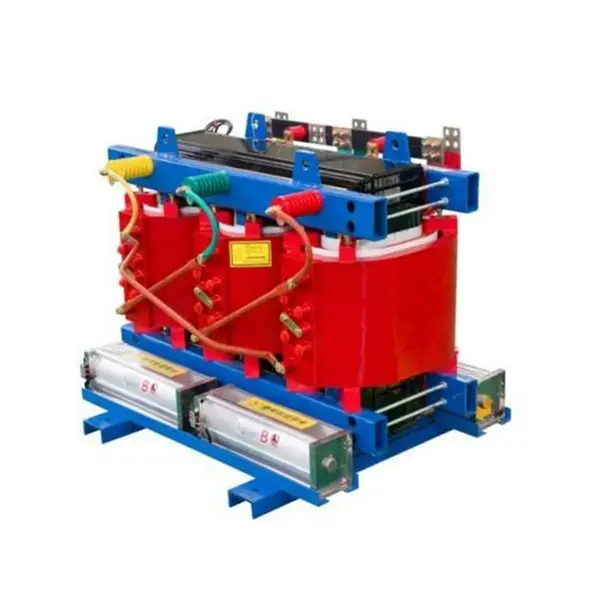

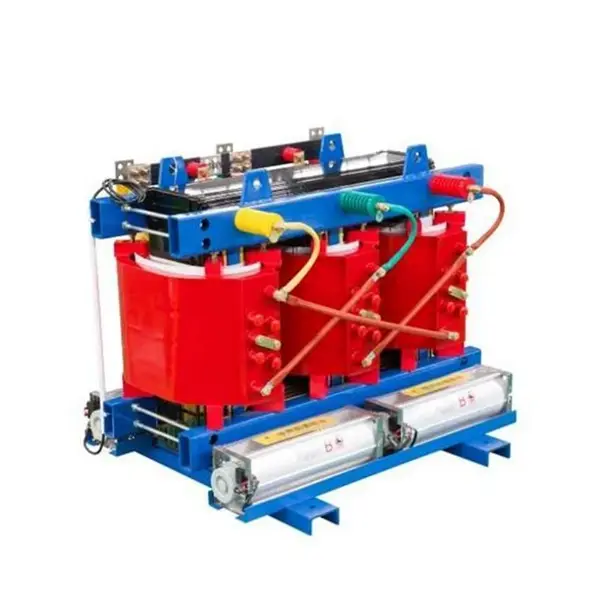

নীচে-মাউন্ট করা কুলিং ফ্যানগুলি স্বয়ংক্রিয়ভাবে শুরু/স্টপ করে (>100°C এ শুরু হয়, <80°C এ থামে)

অতিরিক্ত তাপমাত্রার অ্যালার্ম (নিয়ন্ত্রণযোগ্য সেটপয়েন্ট) এবং অতিরিক্ত তাপমাত্রা ট্রিপ সুরক্ষা প্রদান করে

কম শব্দ অপারেশন - শান্ত এবং অ-ব্যহত

পরিমাপ করা ডেটা:

800kVA এবং নীচের জন্য, শব্দের মাত্রা ≤ 55dB সরঞ্জাম থেকে 1 মিটার পরিমাপ করা হয়েছে

45° সম্পূর্ণ স্টেপড ল্যাপ কোর জয়েন্ট প্রযুক্তি + ভাইব্রেশন ড্যাম্পিং প্যাড আরও 5-8dB শব্দ কমাতে পারে

শক্তিশালী ওভারলোড ক্ষমতা - নির্ভরযোগ্য যখন এটি সবচেয়ে গুরুত্বপূর্ণ

ওভারলোড ক্ষমতা পরামিতি:

ন্যাচারাল কুলিং (AN) - ক্রমাগত 100% লোডে কাজ করতে পারে

ফোর্সড এয়ার কুলিং (AF) - ক্ষমতা 40-50% বৃদ্ধি করা যেতে পারে

2 ঘন্টার জন্য 150% রেটেড লোড সহ্য করতে পারে

আবেদনের পরিস্থিতি:

গ্রীষ্মের সর্বোচ্চ চাহিদার সময়কাল, গুরুত্বপূর্ণ ইভেন্ট পাওয়ার সুরক্ষা, একটি ট্রান্সফরমার ব্যর্থ হলে অস্থায়ী লোড ভাগ করে নেওয়া – এই "সমালোচনা মুহুর্তগুলিতে," SCB13 এর ওভারলোড ক্ষমতা বিদ্যুৎ সরবরাহের ধারাবাহিকতা নিশ্চিত করে।

রক্ষণাবেক্ষণ-মুক্ত - অনায়াসে এবং উদ্বেগ-মুক্ত

রক্ষণাবেক্ষণ সুবিধা:

তেল-মুক্ত - পর্যায়ক্রমিক তেল পরিস্রাবণ বা তেল ক্রোমাটোগ্রাফি পরীক্ষার প্রয়োজন নেই

মসৃণ ঘূর্ণায়মান পৃষ্ঠ - ধুলো সহজে জমা হয় না

কোন চলমান অংশ - অত্যন্ত কম ব্যর্থতার হার

দৈনিক রক্ষণাবেক্ষণের জন্য শুধুমাত্র তাপমাত্রা প্রদর্শন পরীক্ষা করা এবং শীতল বায়ু নালী পরিষ্কার করা প্রয়োজন

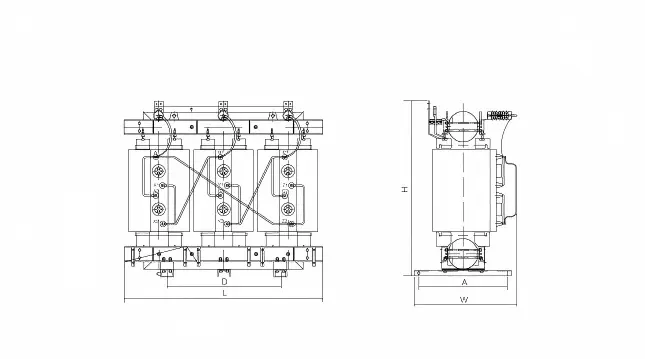

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

বিক্রয়োত্তর সেবা প্রতিশ্রুতি

ওয়ারেন্টি সময়কাল: চালানের তারিখ থেকে 12 মাস (একটি প্রদত্ত পরিষেবা চুক্তির সাথে 36 বা 60 মাস পর্যন্ত প্রসারিত)

প্রযুক্তিগত সহায়তা: আজীবন বিনামূল্যে প্রযুক্তিগত পরামর্শ; নির্বাচন পর্বের সময় লোড গণনা এবং সমাধান অপ্টিমাইজেশান

ক্ষেত্র পরিষেবা: ইনস্টলেশন নির্দেশিকা, কমিশনিং সহায়তা, ত্রুটি পরিচালনা (ওয়ারেন্টির সময় বিনামূল্যে, ওয়ারেন্টির পরে খরচ-ভিত্তিক)

খুচরা যন্ত্রাংশ সরবরাহ: তাপমাত্রা নিয়ন্ত্রক, পাখা, সেন্সর, এবং অন্যান্য সাধারণ অংশ স্টক রাখা; কুরিয়ারের মাধ্যমে পরের দিন ডেলিভারি
