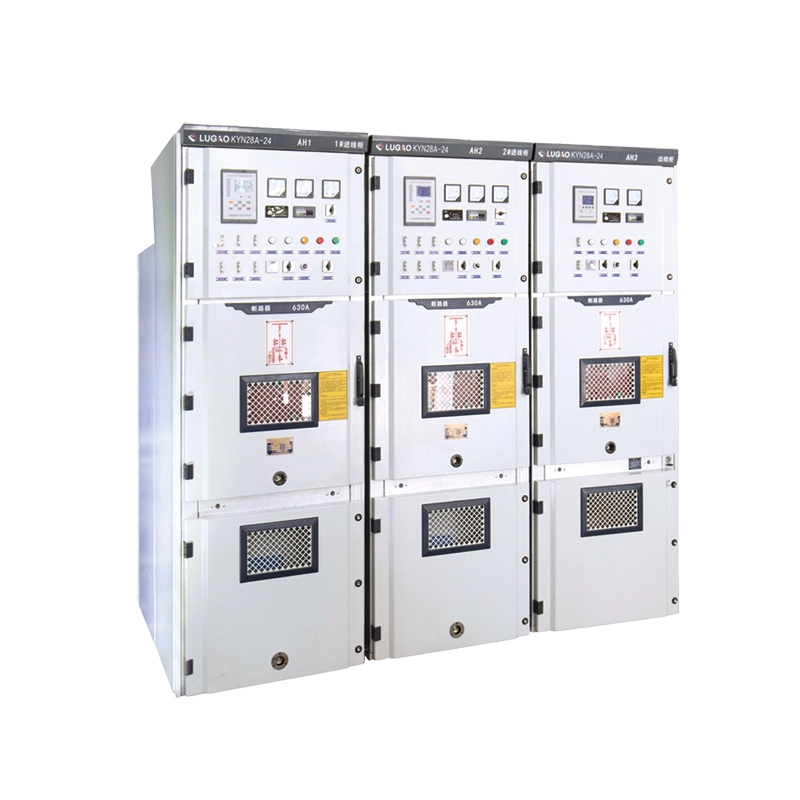

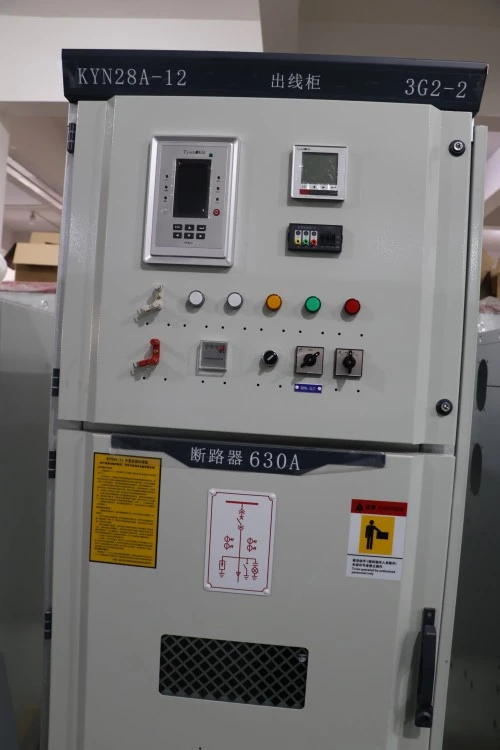

35kV KYN সাবস্টেশন আর্মার্ড প্রত্যাহারযোগ্য টাইপ সুইচগিয়ার

এই সরঞ্জাম কি?

35kV KYN সাবস্টেশন সাঁজোয়া প্রত্যাহারযোগ্য টাইপ সুইচগিয়ার একটি কারখানায় একত্রিত, ধাতু-ঘেরা,ইনডোর উচ্চ-ভোল্টেজ সুইচগিয়ার40.5kV (35kV নামমাত্র) তিন-ফেজ এসি পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি KYN সিরিজের অন্তর্গত এবং ইউটিলিটি সাবস্টেশন, শিল্প বিদ্যুৎ কেন্দ্র, বড় বাণিজ্যিক কমপ্লেক্স এবং পুনর্নবীকরণযোগ্য শক্তি সংগ্রহ কেন্দ্রগুলিতে ব্যবহৃত হয়।

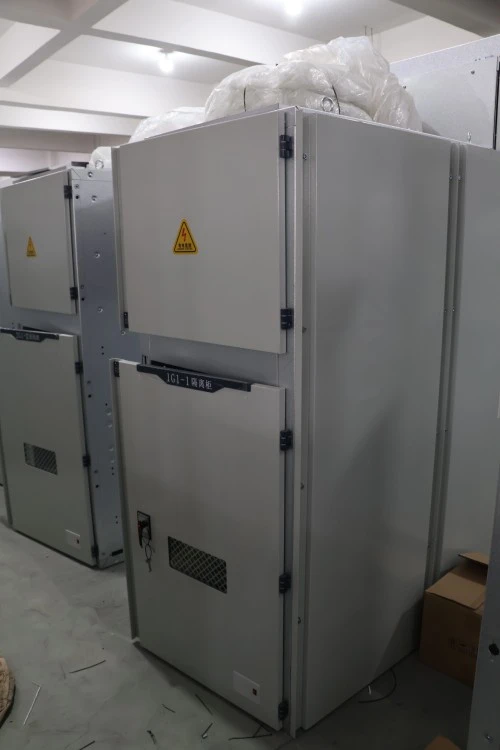

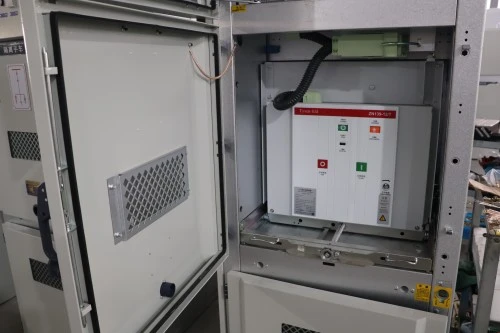

ফিক্সড-টাইপ সুইচগিয়ারের বিপরীতে যেখানে ব্রেকারগুলি জায়গায় বোল্ট করা হয়, এই সাঁজোয়া প্রত্যাহারযোগ্য টাইপটিতে একটি চলমান ব্রেকার ট্রলি রয়েছে যা তিনটি স্বতন্ত্র অবস্থানে ঘূর্ণিত করা যেতে পারে: অপারেটিং, পরীক্ষা/বিচ্ছিন্ন এবং প্রত্যাহার। এই নকশাটি একটি ত্রুটিপূর্ণ ব্রেকারকে সম্পূর্ণ বাসবারকে ডি-এনার্জী না করে কয়েক মিনিটের মধ্যে প্রতিস্থাপন করার অনুমতি দেয় - ক্রমাগত বিদ্যুৎ সরবরাহের জন্য একটি গুরুত্বপূর্ণ সুবিধা।

এটা কি করে?

এই সরঞ্জামের মূল কাজ হল একটি ট্রান্সফরমার বা ওভারহেড লাইন থেকে 35kV ইনকামিং পাওয়ার গ্রহণ করা, সার্কিট ব্রেকার দিয়ে ডাউনস্ট্রিম নেটওয়ার্ক রক্ষা করা এবং মাঝারি-ভোল্টেজ মোটর, সেকেন্ডারি ট্রান্সফরমার, ক্যাপাসিটর ব্যাঙ্ক বা বড় শিল্প লোডের মতো বহির্গামী ফিডারগুলিতে বিদ্যুৎ বিতরণ করা। 35kV KYN সাবস্টেশন আর্মড প্রত্যাহারযোগ্য ধরনের সুইচগিয়ার এছাড়াও প্রদান করে:

● বিচ্ছিন্নতা - নিরাপদ রক্ষণাবেক্ষণের জন্য দৃশ্যমান সংযোগ বিচ্ছিন্ন

● সুরক্ষা – ওভারকারেন্ট, আর্থ ফল্ট এবং রিলে বা আইইডির মাধ্যমে শর্ট-সার্কিট ট্রিপিং

● মিটারিং - সাবস্টেশন SCADA-এর জন্য ভোল্টেজ এবং বর্তমান পরিমাপ

● ইন্টারলকিং - মানব ত্রুটি দূর করতে যান্ত্রিক পাঁচ-প্রতিরোধ ব্যবস্থা

মডেল কোড ব্রেকডাউন

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

পণ্য বৈশিষ্ট্য

বৈশিষ্ট্য 1: সত্য সাঁজোয়া প্রত্যাহারযোগ্য নির্মাণ

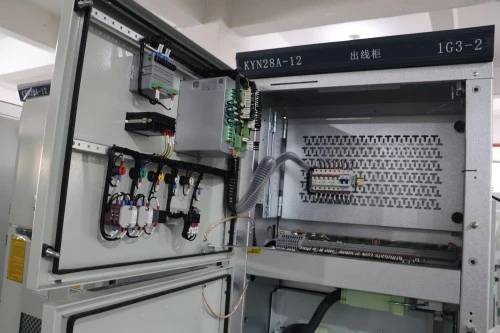

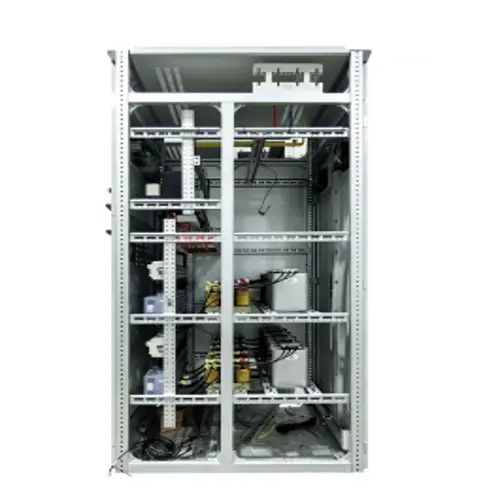

প্রত্যাহারযোগ্য ধাতু-ঘেরা সুইচগিয়ারে ব্রেকার, বাসবার, তারের সমাপ্তি এবং কম-ভোল্টেজ নিয়ন্ত্রণের জন্য পৃথক স্টিল-প্লেট বগি রয়েছে। প্রতিটি বগি গ্রাউন্ডেড এবং আর্ক ফ্ল্যাশ প্রচার থেকে বিচ্ছিন্ন।

বৈশিষ্ট্য 2: পাঁচ-প্রতিরোধ যান্ত্রিক ইন্টারলকিং

পাঁচ-প্রতিরোধ ব্যবস্থা সম্পূর্ণ যান্ত্রিক, সফ্টওয়্যার-নির্ভর নয়। এটি শারীরিকভাবে প্রতিরোধ করে:

1. গ্রাউন্ডিং সুইচ বন্ধ করে ব্রেকার বন্ধ করা

2. ব্রেকার বন্ধ করে সামনের কভার খোলা

3. লাইভ যখন অবস্থানের মধ্যে ব্রেকার সরানো

4. লাইভ কন্ডাক্টরের সাথে অপারেটিং গ্রাউন্ডিং সুইচ

5. নিয়ন্ত্রণ ক্ষমতা ছাড়া ব্রেকার বন্ধ

বৈশিষ্ট্য 3: উচ্চ আর্ক ফল্ট কন্টেনমেন্ট

অভ্যন্তরীণ আর্ক শ্রেণীবিভাগ (IAC) 1 সেকেন্ডের জন্য 31.5kA-তে পরীক্ষা করা হয়েছে। আর্ক ফ্ল্যাপ সরাসরি চাপকে উপরের দিকে এবং অপারেটরদের থেকে দূরে রাখে।

বৈশিষ্ট্য 4: উচ্চ-ভোল্টেজ অন্তরণ নির্ভরযোগ্যতা

ফেজ-টু-ফেজ এবং ফেজ-টু-গ্রাউন্ড ক্লিয়ারেন্স IEC 62271-200 ন্যূনতম ছাড়িয়ে গেছে। সমস্ত বাসবার তাপ-সঙ্কুচিত উত্তাপযুক্ত বা অ্যান্টি-করোনা রক্ষক দ্বারা আবৃত।

বৈশিষ্ট্য 5: বুদ্ধিমান পর্যবেক্ষণ এবং দূরবর্তী অপারেশন

RS485/Modbus বা IEC 61850 GOOSE মেসেজিং সহ স্ট্যান্ডার্ড IED (বুদ্ধিমান ইলেকট্রনিক ডিভাইস)। ব্রেকার অবস্থান, বসন্ত চার্জ স্থিতি, SF6 (যদি ব্যবহার করা হয়), তাপমাত্রা এবং আংশিক স্রাবের রিয়েল-টাইম পর্যবেক্ষণ।

পণ্য বিশেষ উল্লেখ

কেন প্রতিযোগীদের তুলনায় Lugao Power Co., Ltd. বেছে নিন?

কেন গ্রাহকরা বারবার আমাদের বেছে নিন:

আমরা অন্তরণ ক্লিয়ারেন্স, বাসবার উপাদান, বা ইন্টারলকিং দৃঢ়তার উপর কোণ কাটা করি না। আমাদের ফ্যাক্টরি থেকে বের হওয়া প্রতিটি KYN সুইচগিয়ার একটি সম্পূর্ণ 95kV সহ্য করার পরীক্ষার মধ্য দিয়ে যায় - একটি কম ভোল্টেজ "রুটিন" পরীক্ষা নয়। আমরা CAD এবং PDF-এ প্যানেল-নির্দিষ্ট ওয়্যারিং ডায়াগ্রামও প্রদান করি, জেনেরিক টেমপ্লেট নয়।

প্যাকেজিং, ডেলিভারি এবং বিক্রয়োত্তর পরিষেবা

প্যাকেজিং

প্রতিটি 35kV KYN সাবস্টেশন সাঁজোয়া প্রত্যাহারযোগ্য ধরণের সুইচগিয়ার প্যানেল VCI অ্যান্টি-রাস্ট পেপার + প্লাস্টিকের ফিল্মে মোড়ানো থাকে

1. তারপর একটি ফিউমিগেশন-প্রত্যয়িত প্লাইউড ক্রেটে সমস্ত কোণে এবং প্রান্তে ফোম প্যাডিং সহ আবদ্ধ

2. ব্রেকার ট্রলি প্রত্যাহার করা অবস্থানে পাঠানো হয়, পরিবহন বন্ধনী দিয়ে লক করা হয়

3. বাসবারগুলি আলাদা করা হয়, পৃথকভাবে মোড়ানো, ফেজ এবং প্যানেল নম্বর দ্বারা লেবেল করা হয়

4. সেকেন্ডারি প্লাগ, র‍্যাকিং হ্যান্ডলগুলি, আর্থিং কী এবং অতিরিক্ত ফিউজগুলি এলভি কম্পার্টমেন্টের ভিতরে একটি আবহাওয়ারোধী আনুষঙ্গিক বাক্সে প্যাক করা

5. সিলিকা জেল ডেসিক্যান্ট ব্যাগ আর্দ্রতা-সংবেদনশীল চালানের জন্য যোগ করা হয়েছে (সমুদ্র মালবাহী)

শিপিং

1. সমুদ্রের মালবাহী: 40 ফুট HC কন্টেইনারে 6-8 প্যানেল থাকে (মাত্রার উপর নির্ভর করে)

2. স্থল মালবাহী: কম্পন বিরোধী এয়ার ব্যাগ এবং স্ট্র্যাপিং সহ ফ্ল্যাটবেড ট্রাক

3. ইনকোটার্ম: EXW (ফ্যাক্টরি), FOB ningbo

4. চালানের সাথে ডকুমেন্টেশন অন্তর্ভুক্ত

5. সাধারণ বিন্যাস অঙ্কন (নির্মিত হিসাবে)

6. প্যানেল নম্বর সহ একক লাইন ডায়াগ্রাম

7. তারের পরিকল্পিত (A3 আকার, স্তরিত)

8. উপকরণের বিল (ব্রেকার, সিটি, ভিটি, রিলে)

9. রুটিন টেস্ট রিপোর্ট (QA দ্বারা স্বাক্ষরিত)

10. নির্দেশিকা ম্যানুয়াল (ইংরেজি বা স্থানীয় ভাষা)

11. ইন্টারলকিং ম্যাট্রিক্স এবং কী শিডিউল (যদি কী ইন্টারলক ব্যবহার করা হয়)

বিক্রয়োত্তর সেবা প্রতিশ্রুতি

1. ওয়ারেন্টি সময়কাল: চালানের তারিখ থেকে 12 মাস (প্রদেয় পরিষেবা চুক্তির সাথে 24 বা 36 মাস পর্যন্ত প্রসারিত)

2. প্রযুক্তিগত সহায়তা: আজীবন বিনামূল্যে দূরবর্তী পরামর্শ। আমাদের প্রকৌশলীরা ডেলিভারির আগে আপনার একক-লাইন ডায়াগ্রাম এবং রিলে সেটিংস পর্যালোচনা করে।

3. ফিল্ড পরিষেবা: ইনস্টলেশন তত্ত্বাবধান, কমিশনিং সহায়তা, ত্রুটি নির্ণয়। ওয়ারেন্টি সময়কালে বিনামূল্যে (ভ্রমণ এবং বাসস্থান খরচে চার্জ করা হয়)। ওয়ারেন্টি পরে, দৈনিক হার + অংশে চার্জ করা হয়।

4. খুচরা যন্ত্রাংশ সরবরাহ: ব্রেকার ট্রলি, প্রাথমিক পরিচিতি, সেকেন্ডারি প্লাগ, র‌্যাকিং হ্যান্ডেল, গ্রাউন্ডিং সুইচ, তাপমাত্রা নিয়ন্ত্রক, এবং ইন্টারলকিং উপাদানগুলি স্টকে রাখা হয়েছে। ক্রিটিক্যাল স্পেয়ারের জন্য পরবর্তী দিনের চালান DHL/FedEx এর মাধ্যমে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: 35kV KYN সাবস্টেশন আর্মড প্রত্যাহারযোগ্য ধরনের সুইচগিয়ার একটি কমপ্যাক্ট সাবস্টেশনে বাইরে ব্যবহার করা যেতে পারে?

উত্তর: স্ট্যান্ডার্ড: IP4X (শুধুমাত্র ইনডোর)।

বিকল্প: আবহাওয়ারোধী ছাদ এবং জোরপূর্বক বায়ুচলাচল সহ IP54 আউটডোর ঘের, একাধিক প্যানেল আবাসন।

অ্যাকশন: একটি উদ্ধৃতি অনুরোধ করার সময় "বাইরের" উল্লেখ করুন।

প্রশ্ন 2: শক্তি দেওয়ার আগে কীভাবে পাঁচ-প্রতিরোধ ইন্টারলকিং যাচাই করবেন?

উত্তর: ম্যানুয়াল (মৌলিক পরীক্ষা: 10 মিনিট) ধাপে ধাপে পরীক্ষা অনুসরণ করুন।

কী চেক: ব্রেকার ওপেন + গ্রাউন্ডিং বন্ধ → র্যাকিং ব্লক করা উচিত। ব্রেকার বন্ধ → সামনের দরজা লক করা উচিত।

সুপারিশ: কমিশনিংয়ের সময় এবং প্রতি 6 মাস পর পর পরীক্ষা করুন।

প্রশ্ন 3: প্রাথমিক সংযোগ বিচ্ছিন্ন পরিচিতি এবং প্রতিস্থাপন সূচকের জীবনকাল?

A：সিলভার-ধাতুপট্টাবৃত তামার পরিচিতি: 5,000 অপারেশনের জন্য রেট করা হয়েছে।

পরিধান সূচক: যোগাযোগের আঙুলে লাল রেখা দৃশ্যমান → প্রতিস্থাপন করুন।

সাধারণ সাবস্টেশন (একবার/বছরে র‍্যাকিং): 30+ বছর স্থায়ী হয়। ঘন ঘন অপারেশন (আর্ক ফার্নেস): বার্ষিক যোগাযোগ প্রতিরোধের পরিমাপ করুন।
