হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ার

হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ার একটি ধাতব-ঘেরা,বায়ু-অন্তরক মাঝারি-ভোল্টেজ সুইচগিয়ারএকক-বাসবার এবং ডাবল-বাসবার সিস্টেমের জন্য পরিকল্পিত সমাবেশ। কিন্তু এই পণ্যটি ঠিক কী এবং এটি আপনার বৈদ্যুতিক অবকাঠামোর জন্য কী করতে পারে?

এটা কি:

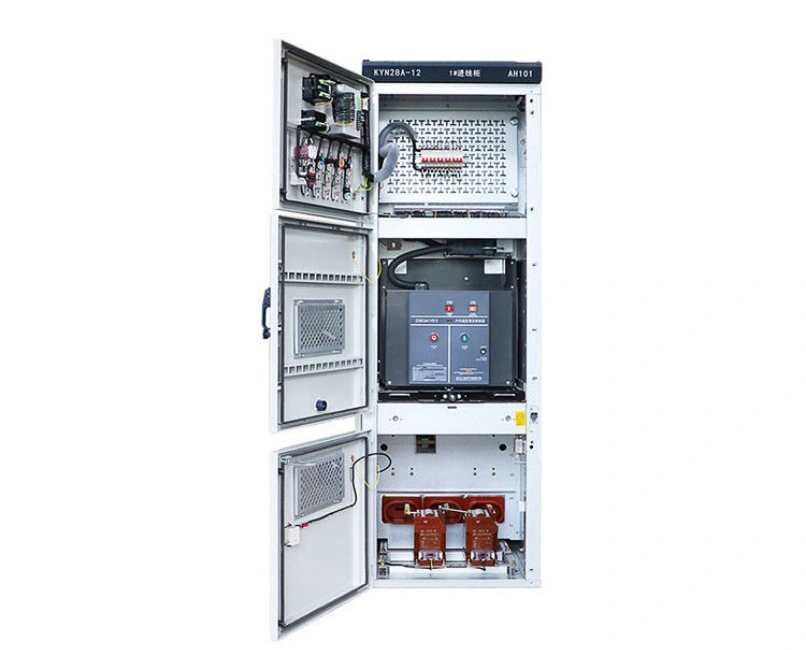

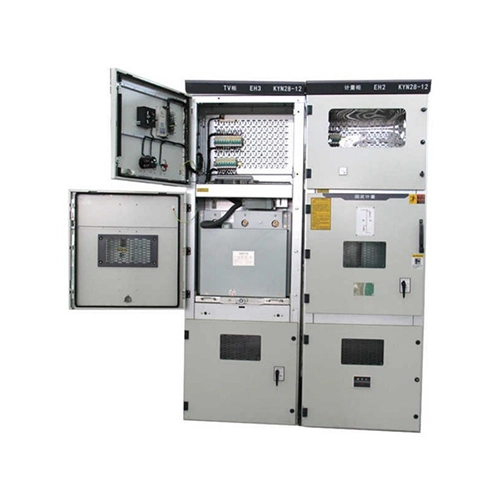

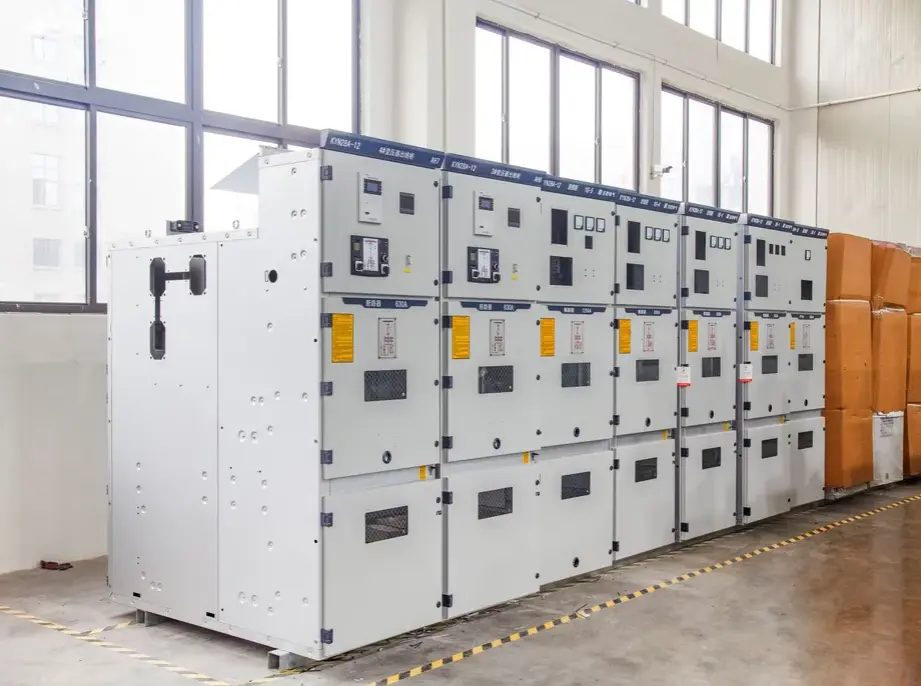

এটি একটি হাইব্রিড ডিজাইন যা প্রাথমিক সুইচিং ডিভাইসের (যেমন ভ্যাকুয়াম সার্কিট ব্রেকার, কন্টাক্টর বা ভিএসডি) জন্য একটি অপসারণযোগ্য হ্যান্ডকার্ট মেকানিজমের সাথে একটি নির্দিষ্ট প্যানেল হাউজিংকে একত্রিত করে। হ্যান্ডকার্টটি প্যানেলের ভিতরে এবং বাইরে শারীরিকভাবে ঘূর্ণায়মান হতে পারে, যখন বাসবার, তারগুলি এবং সহায়ক উপাদানগুলি ঘেরের মধ্যে স্থির থাকে। এই নকশাটি IEC 62271-200 এবং GB3906 এর অধীনে 3kV থেকে 40.5kV পর্যন্ত রেট দেওয়া ভোল্টেজের জন্য প্রমিত।

এটি কি করতে পারে:

● বিদ্যুৎ প্রবাহ নিয়ন্ত্রণ করুন: এটি ট্রান্সফরমার, মোটর এবং ক্যাপাসিটর ব্যাঙ্কের মতো উচ্চ-ভোল্টেজ লোডগুলিকে নিরাপদে সংযোগ বা সংযোগ বিচ্ছিন্ন করে।

● ফল্ট সুরক্ষা প্রদান করুন: সমন্বিত প্রতিরক্ষামূলক রিলে এবং সার্কিট ব্রেকারগুলি ওভারলোড, শর্ট সার্কিট বা আর্থ ফল্টের সময় স্বয়ংক্রিয়ভাবে ট্রিপ করে৷

● নিরাপদ রক্ষণাবেক্ষণ সক্ষম করুন: হ্যান্ডকার্টটি একটি বিচ্ছিন্ন, মাটিযুক্ত অবস্থানে প্রত্যাহার করা যেতে পারে, একটি দৃশ্যমান বায়ু ব্যবধান তৈরি করে – প্রযুক্তিবিদদের পুরো বাসবারটিকে ডি-এনার্জীজ না করে ব্রেকারে কাজ করার অনুমতি দেয়।

● পরিমাপ এবং মনিটর: বর্তমান ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার এবং প্যানেলে মাউন্ট করা ডিজিটাল মিটার সিস্টেমের অবস্থার রিয়েল-টাইম ডেটা দেয়।

● নিরাপদে ইন্টারলক: যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলক মানবিক ত্রুটিগুলি প্রতিরোধ করে যেমন হ্যান্ডকার্টটি মাঝপথে থাকাকালীন ব্রেকার বন্ধ করা বা লাইভ কম্পার্টমেন্টগুলিতে অ্যাক্সেস করা।

সংক্ষেপে, এই হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ার আপনার হাই-ভোল্টেজ নেটওয়ার্কের গেটকিপার হিসেবে কাজ করে- নিরাপদ, নমনীয় এবং 20+ বছরের পরিষেবার জন্য টেকসই।

পণ্যের পরামিতি (স্পেসিফিকেশন)

নীচে আমাদের হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ারের জন্য বিস্তারিত প্রযুক্তিগত স্পেসিফিকেশন টেবিল রয়েছে। সমস্ত মান সাধারণ 12kV মডেলের উল্লেখ করে; অনুরোধের ভিত্তিতে উপলব্ধ অন্যান্য ভোল্টেজ।

পণ্য বৈশিষ্ট্য এবং আবেদন (প্রশ্ন ও উত্তর বিন্যাস)

প্রশ্ন 1: একটি সম্পূর্ণ স্থির সুইচগিয়ারের চেয়ে হ্যান্ডকার্টের নকশাকে কী ভাল করে তোলে?

উত্তর: হ্যান্ডকার্ট ডিজাইন প্রাথমিক সুইচিং ডিভাইস (ভ্যাকুয়াম সার্কিট ব্রেকার) প্যানেল থেকে রক্ষণাবেক্ষণ বা প্রতিস্থাপনের জন্য শারীরিকভাবে সরানোর অনুমতি দেয় যখন প্যানেলের বাসবারগুলি সক্রিয় থাকে। এটি ঘন্টা থেকে মিনিটে ডাউনটাইম হ্রাস করে। বিপরীতে, স্থির সুইচগিয়ার প্রায়ই ব্রেকার অ্যাক্সেস করার জন্য একটি সম্পূর্ণ অংশকে ডি-এনার্জাইজ করতে হয়। আমাদের হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ার আপনাকে উভয় জগতের সেরা দেয়: রুক্ষতার জন্য স্থির বাসবার এবং সেবাযোগ্যতার জন্য হ্যান্ডকার্ট ব্রেকার।

প্রশ্ন 2: র‍্যাকিংয়ের সময় এটি কীভাবে অপারেটরের নিরাপত্তা নিশ্চিত করে?

উত্তর: আমাদের সুইচগিয়ারে পাঁচটি বাধ্যতামূলক ইন্টারলক রয়েছে:

1. ব্রেকার বন্ধ করা যাবে না যদি না হ্যান্ডকার্টটি "অপারেটিং" (সংযুক্ত) অবস্থানে থাকে।

2. ব্রেকার খোলা না থাকলে হ্যান্ডকার্ট "সংযোগ বিচ্ছিন্ন" থেকে "সংযুক্ত" এ সরানো যাবে না।

3. আর্থিং সুইচ শুধুমাত্র তখনই বন্ধ করা যেতে পারে যখন হ্যান্ডকার্টটি "পরীক্ষা/বিচ্ছিন্ন" অবস্থানে থাকে।

4. আর্থিং সুইচ বন্ধ থাকলেই কেবল কম্পার্টমেন্টের দরজা খোলা যাবে।

5. ব্রেকার বন্ধ থাকা অবস্থায় হ্যান্ডকার্ট ঢোকানো বা তোলা যাবে না। এই ইন্টারলকগুলি যান্ত্রিক এবং বৈদ্যুতিক উভয়ই - নকশা দ্বারা ব্যর্থ-নিরাপদ।

প্রশ্ন 3: হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ার বাইরে ব্যবহার করা যেতে পারে?

উত্তর: আদর্শ ঘের হল IP4X, ইনডোর সাবস্টেশনের জন্য উপযুক্ত। আউটডোর অ্যাপ্লিকেশনের জন্য, আমরা অতিরিক্ত আবহাওয়ারোধী আবাসন বা IP54-রেটেড কিয়স্ক সরবরাহ করি। অনেক গ্রাহক আমাদের সুইচগিয়ার কন্টেইনারাইজড সাবস্টেশন বা উইন্ড ফার্ম বা সোলার প্ল্যান্টের কাছে ছোট প্রিফ্যাব বিল্ডিংয়ের ভিতরে ইনস্টল করেন।

প্রশ্ন 4: এই সুইচগিয়ারের জন্য সবচেয়ে সাধারণ অ্যাপ্লিকেশন কি কি?

উত্তর: এই হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ার ব্যাপকভাবে ব্যবহৃত হয়:

● পাওয়ার ইউটিলিটি সাবস্টেশন (প্রাথমিক এবং মাধ্যমিক বিতরণ)।

● শিল্প কারখানা (স্টিল মিল, সিমেন্ট কারখানা, পেট্রোকেমিক্যাল)- মোটর নিয়ন্ত্রণ এবং ট্রান্সফরমার সুরক্ষার জন্য।

● বাণিজ্যিক ভবন (হাসপাতাল, ডেটা সেন্টার, বিমানবন্দর)-যেখানে উচ্চ নির্ভরযোগ্যতা প্রয়োজন।

● নবায়নযোগ্য শক্তি (সৌর খামার, বায়ু খামার)-গ্রিড সংযোগ প্যানেল হিসাবে।

● মাইনিং অপারেশন- ধুলোবালি, আর্দ্র পরিবেশের জন্য যথেষ্ট মজবুত।

● রেলওয়ে ট্র্যাকশন পাওয়ার সাপ্লাই–27.5kV বা 2×25kV সিস্টেমে।

উত্পাদন বিবরণ

1. ঘের উপাদান এবং আবরণ

● উপাদান: 2 মিমি পুরু উচ্চ-গ্রেড গ্যালভানাইজড স্টিল শীট (বাওস্টিল থেকে আমদানি করা), CNC নমন মেশিন দ্বারা ভাঁজ করা। ডাবল-ভাঁজ করা প্রান্তগুলি অনমনীয়তা বাড়ায়।

● আবরণ: ইপোক্সি-পলিয়েস্টার পাউডার আবরণ (ন্যূনতম 80μm পুরুত্ব) স্যান্ডব্লাস্টিংয়ের পরে SA 2.5 মান। রঙ RAL 7035 (হালকা ধূসর)। লবণ স্প্রে পরীক্ষা > 500 ঘন্টা - কোন জারা.

2. হ্যান্ডকার্ট মেকানিজম

● উপাদান: উচ্চ-শক্তি নাইলন রোলার + স্টেইনলেস স্টীল রেল।

● অপারেশন: অ্যান্টি-ব্যাকল্যাশ ডিজাইনের সাথে স্ক্রু-ইন/স্ক্রু-আউট লিডস্ক্রু মেকানিজম। প্রতিটি হ্যান্ডকার্ট 2000 সম্পূর্ণ র্যাকিং চক্রের জন্য পরীক্ষা করা হয়।

● অবস্থান নির্দেশক: লাল (সংযুক্ত), সবুজ (পরীক্ষা), হলুদ (সংযোগ বিচ্ছিন্ন), 5 মিটার দূর থেকে দৃশ্যমান।

3. শাটার (স্বয়ংক্রিয় নিরাপত্তা বাধা)

● হ্যান্ডকার্টটি প্রত্যাহার করা হলে, স্প্রিং-লোডেড ধাতব শাটারগুলি স্বয়ংক্রিয়ভাবে নির্দিষ্ট প্রাথমিক পরিচিতিগুলিকে আবৃত করে। এটি লাইভ অংশের সাথে দুর্ঘটনাজনিত আঙুলের যোগাযোগকে বাধা দেয়। আমাদের শাটারগুলি 3 মিমি অ্যালুমিনিয়াম খাদ দিয়ে তৈরি যা ক্ষয়-বিরোধী চিকিত্সার সাথে।

4. বাসবার সিস্টেম

● উপাদান: উচ্চ-পরিবাহিতা E-Cu তামা (99.9% বিশুদ্ধতা)। সমস্ত জয়েন্টে সিলভার-ধাতুপট্টাবৃত।

● ক্রস-সেকশন: রেট করা কারেন্টে তাপমাত্রা বৃদ্ধি 65K এর নিচে রাখতে গণনা করা হয়। 3150A এর জন্য, আমরা প্রতি ফেজে ডবল বাসবার ব্যবহার করি।

● নিরোধক: ফেজ সনাক্তকরণ এবং আংশিক স্রাব নিয়ন্ত্রণের জন্য তাপ-সঙ্কুচিত নিরোধক হাতা (কমলা রঙ)।

5. আর্থিং সুইচ

● প্রকার: দৃশ্যমান আর্থিং ব্লেড সহ দ্রুত তৈরি, লোড-ব্রেকিং।

● অপারেশন: ম্যানুয়াল বসন্ত-সহায়ক প্রক্রিয়া। সম্পূর্ণ শর্ট-সার্কিট কারেন্ট (একবার 50kA) বন্ধ করতে পারে।

● ইন্টারলক: হ্যান্ডকার্ট পজিশন সহ এক্সক্লুসিভ মেকানিক্যাল ইন্টারলক – আর্থিং সুইচ বন্ধ করা যাবে না যদি না হ্যান্ডকার্ট পরীক্ষা/বিচ্ছিন্ন অবস্থায় থাকে।

6. কম ভোল্টেজ বগি

● উপরের সামনে অবস্থিত (উচ্চতা 300 মিমি), উচ্চ-ভোল্টেজ অংশগুলি থেকে সম্পূর্ণ আলাদা। প্রতিরক্ষামূলক রিলে (মাইক্রোপ্রসেসর-ভিত্তিক), কন্ট্রোল সুইচ, ইঙ্গিত বাতি এবং সহায়ক ফিউজ রয়েছে।

● ওয়্যারিং: সমস্ত সেকেন্ডারি তারগুলি নম্বরযুক্ত, শিখা-প্রতিরোধী পিভিসি নালীতে বান্ডিল করা হয় এবং অতিরিক্ত পরিচিতি সহ টার্মিনাল ব্লকগুলিতে সমাপ্ত হয় (20% অতিরিক্ত সংরক্ষিত)৷

7. আংশিক স্রাব নিয়ন্ত্রণ

● সমস্ত উচ্চ-ভোল্টেজ কন্ডাক্টরগুলি তীক্ষ্ণ প্রান্তগুলি দূর করতে বৃত্তাকার হয়।

● প্রতিটি প্যানেলে একটি আংশিক স্রাব পরীক্ষা করা হয় (≤10pC 1.1×Ur/√3)।

8. কারখানা সমাবেশ নির্ভুলতা

● প্রতিটি হ্যান্ডকার্ট টাইপ ফিক্সড হাই ভোল্টেজ বোর্ড প্যানেল সুইচগিয়ার একটি লেজার-সারিবদ্ধ জিগে একত্রিত হয়। হ্যান্ডকার্ট থেকে ফিক্সড কন্টাক্ট মিসলাইনমেন্ট হল <0.5 মিমি।

● ফলাফল: নাকাল বা জোর ছাড়াই মসৃণ র‌্যাকিং - বছরের পর বছর ব্যবহারের পরেও কোনও আটকে থাকা হ্যান্ডকার্ট নেই৷

কেন হ্যান্ডকার্ট টাইপ মাঝারি ভোল্টেজ সুইচগিয়ারের জন্য লুগাও বেছে নিন?

· প্রকল্প ভিত্তিক প্রকৌশল: ক্যাবিনেট লেআউট, বাসবার রেটিং, সুরক্ষা রিলে স্কিম, CT/VT কনফিগারেশন এবং কেবল এন্ট্রি একক-লাইন ডায়াগ্রাম অনুযায়ী ডিজাইন করা যেতে পারে।

· মান ভিত্তিক উত্পাদন: সুইচগিয়ার IEC 62271-200, GB/T 3906, DL/T 404 এবং প্রকল্পের প্রযুক্তিগত বৈশিষ্ট্য অনুযায়ী তৈরি করা যেতে পারে।

· নমনীয় উপাদান নির্বাচন: Lugao VCB, ABB, Siemens, Schneider বা অন্যান্য নির্দিষ্ট কম্পোনেন্ট ব্র্যান্ডগুলি প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে।

· চালানের আগে রুটিন পরিদর্শন: প্রযুক্তিগত চুক্তি অনুযায়ী ডেলিভারির আগে যান্ত্রিক অপারেশন, ইন্টারলক ফাংশন, ওয়্যারিং, ইনসুলেশন এবং পাওয়ার-ফ্রিকোয়েন্সি সহ্য করার পরীক্ষা করা যেতে পারে।

· প্রযুক্তিগত নথি সমর্থন: প্রকল্পের রেফারেন্সের জন্য সাধারণ বিন্যাস অঙ্কন, একক লাইন ডায়াগ্রাম, সেকেন্ডারি তারের ডায়াগ্রাম, অপারেশন নির্দেশাবলী এবং রুটিন পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে।
