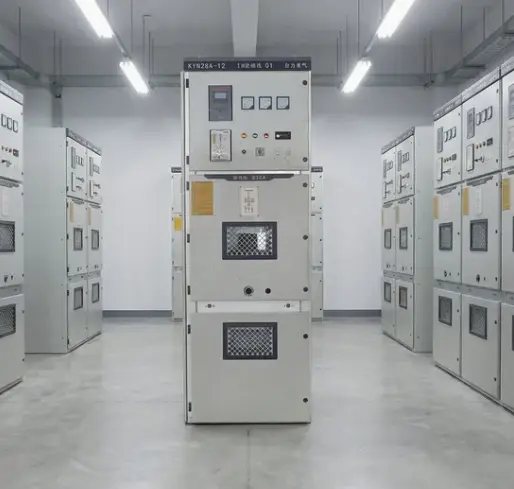

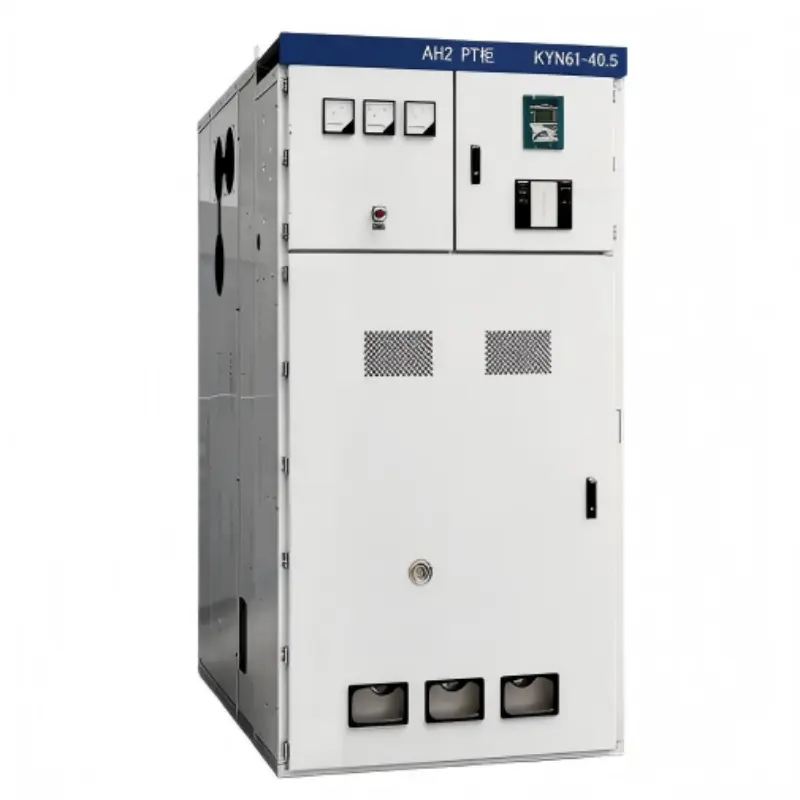

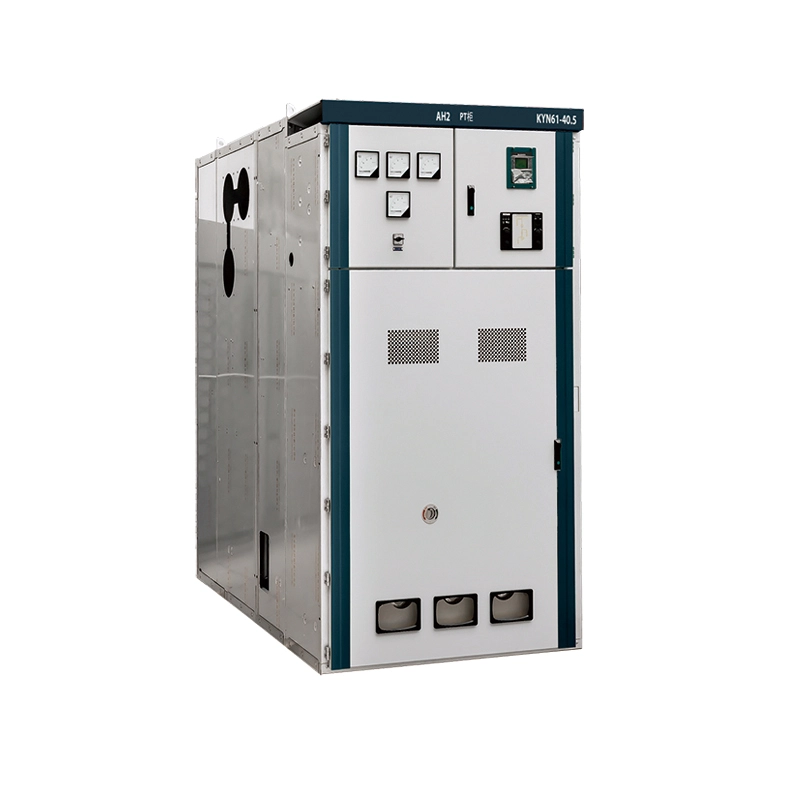

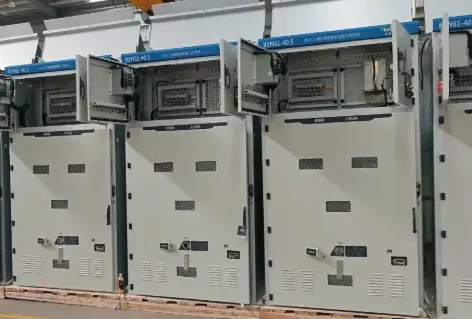

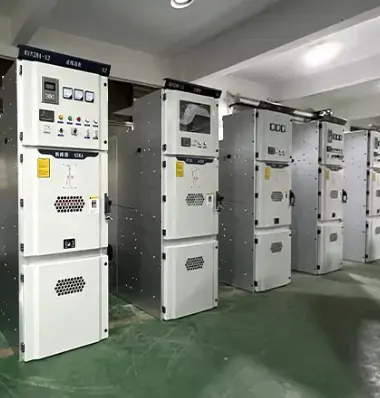

KYN উচ্চ ভোল্টেজ এয়ার-ইনসুলেটেড প্যানেল সুইচগিয়ার

KYN হাই ভোল্টেজ এয়ার-ইনসুলেটেড প্যানেল সুইচগিয়ার কী?

সুইচগিয়ার হল একটি ধাতব-পরিহিত, এয়ার-ইনসুলেটেড, ইনডোর মিডিয়াম-ভোল্টেজ সুইচগিয়ার অ্যাসেম্বলি যা 3.6kV থেকে 40.5kV, 50Hz বা 60Hz-এ কাজ করে এমন তিন-ফেজ এসি পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে।

"KYN" উপাধি চীনা জাতীয় মান নামকরণ অনুসরণ করে

K - ধাতু-পরিহিত

Y - হ্যান্ডকার্টের ধরন

এন - ইনডোর

SF6 ব্যবহার করে গ্যাস-ইনসুলেটেড সুইচগিয়ার (GIS) থেকে ভিন্ন, KYN সিরিজ জীবন্ত অংশ এবং পৃথিবীর মধ্যে প্রাথমিক অস্তরক মাধ্যম হিসাবে বায়ুমণ্ডলীয় বায়ুর উপর নির্ভর করে।

এটা কি করতে পারে?

এই KYN উচ্চ ভোল্টেজ এয়ার-ইনসুলেটেড প্যানেল সুইচগিয়ার উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ, সুরক্ষা এবং বিচ্ছিন্ন করার কেন্দ্রীয় হাব হিসাবে কাজ করে। এর মূল ফাংশন অন্তর্ভুক্ত:

1. বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণ - প্রধান বাসবার একটি ট্রান্সফরমার বা জেনারেটর থেকে ইনকামিং পাওয়ার গ্রহণ করে, তারপর এটি একাধিক বহির্গামী ফিডারে বিতরণ করে। প্রতিটি ফিডার স্বাধীনভাবে সুইচ করা যেতে পারে.

2. বৈদ্যুতিক ত্রুটির বিরুদ্ধে রক্ষা করুন–ইন্টিগ্রেটেড ভ্যাকুয়াম সার্কিট ব্রেকার (একটি অপসারণযোগ্য হ্যান্ডকার্টে রাখা) মিলিসেকেন্ডের মধ্যে স্বয়ংক্রিয়ভাবে ট্রিপ করে যখন ওভারলোড, শর্ট সার্কিট বা আর্থ ফল্টের অবস্থা সনাক্ত করে। বর্তমান ট্রান্সফরমার ত্রুটি বোধ; প্রতিরক্ষামূলক রিলে ট্রিপ কমান্ড শুরু করে।

3. রক্ষণাবেক্ষণের জন্য বিচ্ছিন্ন সরঞ্জাম-হ্যান্ডকার্টটিকে একটি "সংযোগ বিচ্ছিন্ন" অবস্থানে নিয়ে যাওয়া যেতে পারে, যা ব্রেকার এবং নির্দিষ্ট প্রাথমিক পরিচিতির মধ্যে একটি দৃশ্যমান বায়ু ব্যবধান তৈরি করে। লাইভ স্থির পরিচিতিগুলির উপর শাটারগুলি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, পুরো বাসবারটিকে ডি-এনার্জাইজ না করে ব্রেকারের নিরাপদ পরিদর্শনের অনুমতি দেয়।

4. রিয়েল-টাইম মিটারিং এবং মনিটরিং প্রদান করুন – কারেন্ট ট্রান্সফরমার (CTs) এবং ভোল্টেজ ট্রান্সফরমার (VTs) ক্যাবল কম্পার্টমেন্ট ফিড সিগন্যালে অ্যামিটার, ভোল্টমিটার, পাওয়ার কোয়ালিটি অ্যানালাইজার এবং রিমোট টার্মিনাল ইউনিট (RTUs) এ মাউন্ট করা হয়।

5. নিরাপদ আর্থিং সক্ষম করুন- একটি ম্যানুয়ালি চালিত আর্থিং সুইচ, যান্ত্রিকভাবে হ্যান্ডকার্টের অবস্থানের সাথে সংযুক্ত, রক্ষণাবেক্ষণের কাজ শুরু করার আগে তারের পাশে নিরাপদে আর্থিং করার অনুমতি দেয়।

6. সুরক্ষা রিলেগুলির সাথে সমন্বয় করুন-আধুনিক মাইক্রোপ্রসেসর-ভিত্তিক রিলে (ঐচ্ছিক) নির্দেশমূলক ওভারকারেন্ট, ডিফারেনশিয়াল, সীমাবদ্ধ আর্থ ফল্ট এবং ব্রেকার ব্যর্থতা সুরক্ষা প্রদান করে। Modbus বা IEC 61850 এর মাধ্যমে যোগাযোগ SCADA সিস্টেমে একীকরণ সক্ষম করে।

মোটকথা, KYN হাই ভোল্টেজ এয়ার-ইনসুলেটেড প্যানেল সুইচগিয়ার হল মাঝারি-ভোল্টেজ নেটওয়ার্কের ওয়ার্কহরস–দৃঢ়, স্বচ্ছ (এয়ার-ইনসুলেটেড যাতে আপনি দেখতে পারেন কী ঘটছে), এবং ইনডোর ইনস্টলেশনের জন্য লাভজনক৷

পণ্যের পরামিতি

পণ্যের সুবিধা

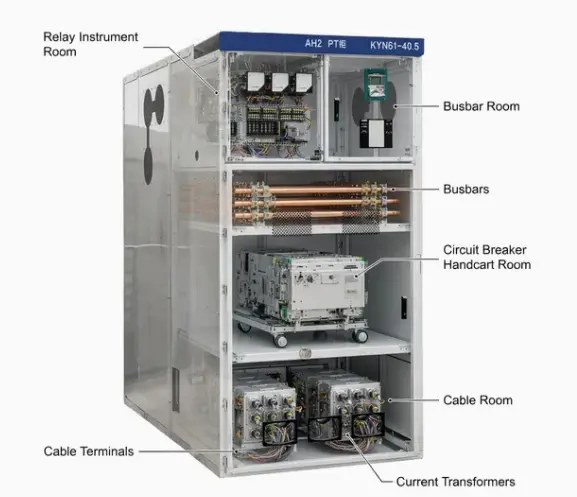

1. কম্পার্টমেন্টালাইজেশন সহ ট্রু মেটাল-ক্ল্যাড কনস্ট্রাকশন

আমাদের KYN সুইচগিয়ার প্যানেলটিকে চারটি সম্পূর্ণ আলাদা কম্পার্টমেন্টে বিভক্ত করে:

● বাসবার বগি (উপরের পিছনে)

● ব্রেকার হ্যান্ডকার্ট বগি (মাঝের সামনে)

● তারের বগি (নীচের পিছনে)

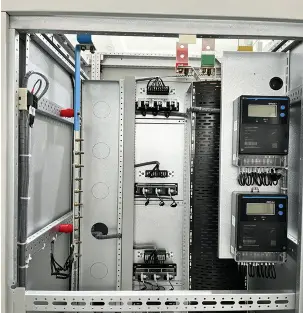

● লো-ভোল্টেজ যন্ত্রের বগি (উপরের সামনে)

প্রতিটি বগি 3 মিমি পুরু গ্যালভানাইজড স্টিলের বাধা দ্বারা বোল্টযুক্ত অ্যাক্সেস কভার দ্বারা পৃথক করা হয়। এই বিভাজন অর্জন করে:

● ফল্ট কন্টেনমেন্ট- যদি একটি অভ্যন্তরীণ চাপ একটি বগিতে ঘটে, তবে এটি পার্শ্ববর্তী বগিতে ছড়িয়ে পড়তে পারে না। আমাদের ডিজাইন 1 সেকেন্ডের জন্য 40kA পর্যন্ত IAC AFLR পরীক্ষায় উত্তীর্ণ হয়েছে।

● কর্মীদের নিরাপত্তা–অপারেটররা হ্যান্ডকার্ট অ্যাক্সেসের জন্য ব্রেকার কম্পার্টমেন্টের দরজা খুলতে পারে যখন বাসবারগুলি লাইভ থাকে তবে নির্দিষ্ট স্টিলের বাধাগুলির পিছনে সম্পূর্ণরূপে আবদ্ধ থাকে৷

● সমান্তরাল রক্ষণাবেক্ষণ–ব্রেকার কম্পার্টমেন্ট সার্ভিসিং করার সময় তারের সমাপ্তির কাজ এগিয়ে যেতে পারে।

2. লাইভ যোগাযোগ সুরক্ষার জন্য স্বয়ংক্রিয় শাটার

যখন হ্যান্ডকার্টটি কানেক্টেড থেকে টেস্ট পজিশনে সরে যায়, তখন স্টেইনলেস স্টিলের শাটারগুলি স্বয়ংক্রিয়ভাবে নির্দিষ্ট প্রাথমিক পরিচিতিগুলির (লাইন এবং লোড সাইড) উপর স্লাইড করে। মূল বৈশিষ্ট্য:

● উপাদান – 3 মিমি পুরু স্টেইনলেস স্টীল (অ্যালুমিনিয়াম বা প্লাস্টিক নয়)

● অপারেশন – স্প্রিং-চালিত, ব্যর্থ-নিরাপদ (প্রক্রিয়াটি স্প্রিং ব্রেক করলেও শাটার বন্ধ হয় – মাধ্যাকর্ষণ সহায়তা করে)

● ইন্টারলক - হ্যান্ডকার্টটি সরানো না হলে এবং একটি বিশেষ আনলকিং টুল ব্যবহার করা না হলে শাটারগুলি ম্যানুয়ালি খোলা যাবে না (অননুমোদিত অ্যাক্সেস রোধ করে)

● নিরোধক - প্ররোচিত ভোল্টেজ প্রতিরোধ করতে শাটারগুলি পিছনের দিকে 2 মিমি অন্তরক ইপোক্সি দিয়ে লেপা হয়

3. বায়ু নিরোধক - SF6 গ্যাস নেই

গ্যাস-ইনসুলেটেড সুইচগিয়ার (GIS) থেকে ভিন্ন, KYN হাই ভোল্টেজ এয়ার-ইনসুলেটেড প্যানেল সুইচগিয়ার শুধুমাত্র বায়ুমণ্ডলীয় বায়ুকে অন্তরক মাধ্যম হিসেবে ব্যবহার করে। এটি একাধিক সুবিধা প্রদান করে:

● শূন্য গ্রীনহাউস গ্যাস নির্গমন–SF6-এর বৈশ্বিক উষ্ণতা বৃদ্ধির সম্ভাবনা রয়েছে CO2 এর 23,500 গুণ। EU এবং অনেক মার্কিন রাজ্যের নিয়ন্ত্রক SF6 ব্যবহার সীমিত করছে। এয়ার-ইনসুলেটেড KYN হল ভবিষ্যত-প্রমাণ পছন্দ।

● কোন গ্যাস হ্যান্ডলিং সরঞ্জামের প্রয়োজন নেই-জিআইএস-এর জন্য দামী গ্যাসের কার্ট, প্রেসার গেজ, লিক ডিটেক্টর এবং রিফিল করার জন্য প্রত্যয়িত প্রযুক্তিবিদ প্রয়োজন। KYN এর কোনোটিরই প্রয়োজন নেই।

● দৃশ্যত যাচাইযোগ্য এয়ার গ্যাপস–অপারেটররা খোলা পরিচিতি বা হ্যান্ডকার্ট এবং স্থির পরিচিতির মধ্যে ফাঁক দেখতে পারে। SF6 সরঞ্জাম সিল করা ঘেরের পিছনে সবকিছু লুকিয়ে রাখে।

● নিম্ন জীবনচক্র খরচ–কোন গ্যাস রিফিল নেই, পর্যায়ক্রমিক আর্দ্রতা পরীক্ষা নেই, সীল প্রতিস্থাপন নেই৷ বায়ু বিনামূল্যে।

5. উচ্চ শর্ট সার্কিট প্রতিরোধ ক্ষমতা

আমাদেরKYN সুইচগিয়ারঅর্জন:

● রেট করা স্বল্প-সময়ের বর্তমান সহ্য করার জন্য – 3 সেকেন্ডের জন্য 50kA পর্যন্ত

● রেটেড পিক কারেন্ট সহ্য করে – 125kA পর্যন্ত

● অভ্যন্তরীণ আর্ক শ্রেণীবিভাগ – IAC AFLR 40kA/1s (অভিগম্য সামনে, পার্শ্বীয়, পিছনে)

এই রেটিংগুলি সাধারণ ইউটিলিটি প্রয়োজনীয়তা অতিক্রম করে (সাধারণত 3 সেকেন্ডের জন্য 25kA বা 31.5kA)। উচ্চ প্রতিরোধ ক্ষমতা থেকে আসে:

● ডাবল-ভাঁজ করা 2.5 মিমি বাসবার সমর্থন বন্ধনী

● ন্যূনতম 70Nm বোল্ট টর্ক সহ সিলভার-প্লেটেড কপার বাসবার

● কম্পনের অধীনে ফেজ-টু-ফেজ ফ্ল্যাশওভার প্রতিরোধ করতে ইনসুলেটেড বাসবারের হাতা।

পণ্য বৈশিষ্ট্য

উত্পাদন বিবরণ

ফ্রেম এবং ঘের

1. উপাদান: 2.5 মিমি ঠান্ডা-ঘূর্ণিত ইস্পাত ফ্রেম; 3.0 মিমি বগি বাধা

2. গঠন: লেজার-কাট, CNC-পঞ্চড, রোবোটিক এমআইজি ঝালাই

3. আবরণ: নয়-পদক্ষেপ প্রক্রিয়া – ই-কোট প্রাইমার + পলিয়েস্টার পাউডার কোট, 100-120μm পুরুত্ব। লবণ স্প্রে> 1000 ঘন্টা

4. রঙ: RAL 7035 (হালকা ধূসর) স্ট্যান্ডার্ড

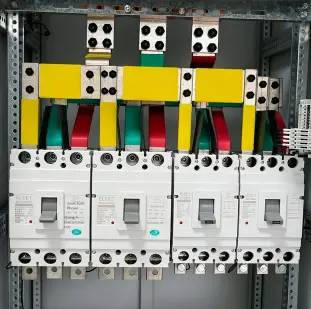

বাসবার সিস্টেম

1. তামা: 99.95% E-Cu, পরিবাহিতা ≥58 MS/m

2. জয়েন্টগুলি: সিলভার-প্লেটেড (10μm) + বেলেভিল ওয়াশার, লাল পেইন্ট মার্কিং সহ 70Nm টর্ক করা

3. নিরোধক: তাপ-সঙ্কুচিত শিখা-প্রতিরোধী হাতা, আংশিক স্রাব <5pC এ 15kV

4. সাপোর্ট ইনসুলেটর: সিলিকা ফিলার সহ ইপক্সি, ক্রিপেজ ≥20mm/kV

হ্যান্ডকার্ট উত্পাদন

1. চ্যাসিস: পাউডার-লেপা কালো; চারটি MoS2- নাইলন রোলার (লোড ক্ষমতা 500 কেজি প্রতিটি)

2. র‍্যাকিং: Acme লিড স্ক্রু, 10 টার্ন টেস্ট-টু-কানেক্টেড, টর্ক <15 Nm

3. ব্রেকার মাউন্টিং: Lugao VCB বা ABB VD4/Siemens 3AH এর জন্য সরাসরি বোল্ট-অন

4. সহায়ক পরিচিতি: 8NO+8NC, সিলভার-নিকেল, 250V AC এ 10A

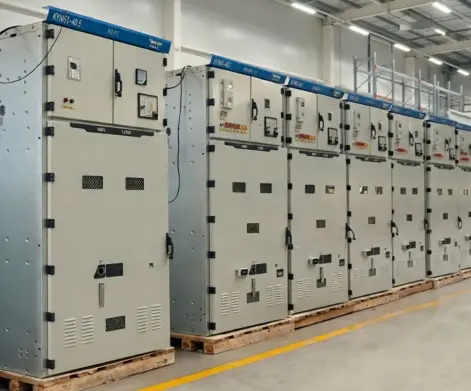

প্যাকেজিং, শিপিং এবং বিক্রয়োত্তর পরিষেবা

প্যাকেজিং এবং শিপিং

প্রতিটি KYN এয়ার-ইনসুলেটেড মেটাল-ক্লাড সুইচগিয়ার ক্যাবিনেট আর্দ্রতা-প্রমাণ ফিল্ম, ফোম বা কর্নার গার্ড দিয়ে সুরক্ষিত এবং চালানের প্রয়োজনীয়তা অনুযায়ী রপ্তানি কাঠের কেস বা চাঙ্গা প্যালেটগুলিতে প্যাক করা হয়। ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট, যন্ত্র এবং আনুষাঙ্গিকগুলি পরিবহণের সময় চলাচল কমাতে স্থির বা আলাদাভাবে সুরক্ষিত করা যেতে পারে। শিপিং প্রকল্পের গন্তব্য অনুযায়ী সমুদ্র মালবাহী বা স্থল পরিবহন দ্বারা ব্যবস্থা করা যেতে পারে।

বিক্রয়োত্তর সেবা

লুগাওনিশ্চিত অর্ডার চুক্তি অনুযায়ী ইনস্টলেশন, কমিশনিং এবং অপারেশনের জন্য প্রযুক্তিগত সহায়তা প্রদান করে। বৈদ্যুতিক অঙ্কন, সেকেন্ডারি তারের ডায়াগ্রাম, অপারেশন নির্দেশাবলী এবং রুটিন পরীক্ষার রিপোর্ট চালানের আগে সরবরাহ করা যেতে পারে। ওয়ারেন্টি শর্তাবলী এবং খুচরা যন্ত্রাংশ সমর্থন চুক্তি এবং নিশ্চিত প্রযুক্তিগত চুক্তি অনুযায়ী প্রদান করা হয়.
