উচ্চ ভোল্টেজ ফিক্সড এসি মেটাল ঘেরা সুইচগিয়ার

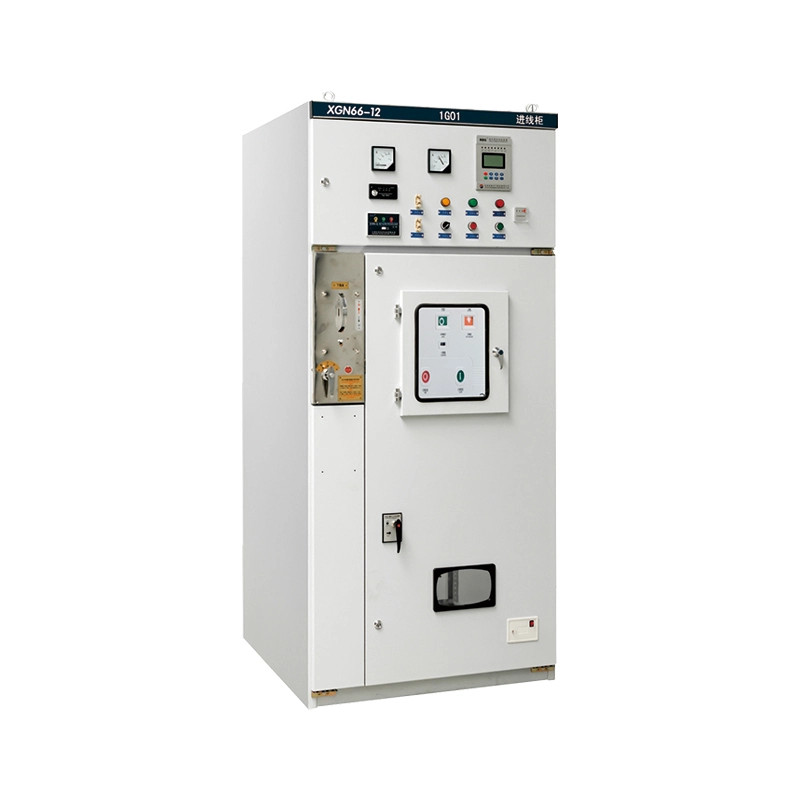

হাই ভোল্টেজ ফিক্সড এসি মেটাল এনক্লোজড সুইচগিয়ার (মডেল: XGN66-12) হল একটি ইনডোর, এয়ার-ইনসুলেটেড সম্পূর্ণ সুইচগিয়ার। এটি 3.6kV, 7.2kV, এবং 12kV রেটেড ভোল্টেজে কাজ করে এমন তিন-ফেজ AC 50/60Hz পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে।

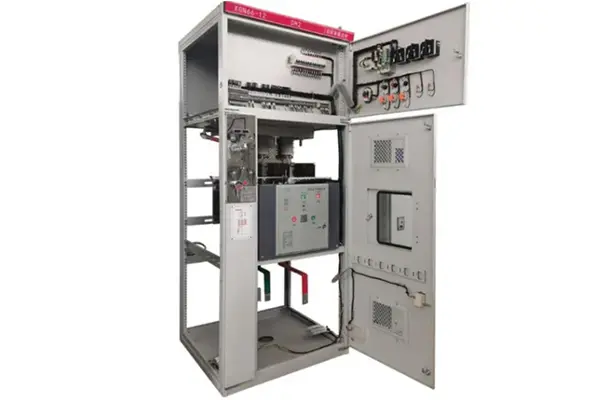

অঙ্কনযোগ্য ভেরিয়েন্টের বিপরীতে, এই ফিক্সড এসি মেটাল এনক্লোজড সুইচগিয়ার একটি ফিক্সড-মাউন্ট করা ভ্যাকুয়াম সার্কিট ব্রেকার এবং একটি কাঠামোগত বিচ্ছিন্নতা ব্যবস্থা ব্যবহার করে। এই নকশা দর্শন প্রধান সার্কিট সংযোগগুলিকে সরল করে, যান্ত্রিক স্থিতিশীলতা বাড়ায় এবং নিরাপত্তার সাথে আপস না করে একটি সাশ্রয়ী সমাধান প্রদান করে। ঘেরটি উচ্চ-শক্তির কোল্ড-রোল্ড স্টিল প্লেট থেকে তৈরি করা হয়, ঢালাই করা হয় এবং একটি শক্তিশালী কাঠামো তৈরি করে যা পরিবহন এবং অপারেশনের সময় বিকৃতি প্রতিরোধ করে। এটি গ্রিড থেকে বৈদ্যুতিক শক্তি গ্রহণ এবং ট্রান্সফরমার, মোটর এবং অন্যান্য উচ্চ-ভোল্টেজ লোডগুলিতে বিতরণ করার জন্য গুরুত্বপূর্ণ ইন্টারফেস হিসাবে কাজ করে, একক, কমপ্যাক্ট ফুটপ্রিন্টে সমন্বিত নিয়ন্ত্রণ, মিটারিং এবং সুরক্ষা ফাংশন সরবরাহ করে।

পণ্য বৈশিষ্ট্য এবং আবেদন

মূল বৈশিষ্ট্য (প্রশ্ন ও উত্তর শৈলী)

প্রশ্ন: এই হাই ভোল্টেজ ফিক্সড এসি মেটাল এনক্লোজড সুইচগিয়ারের "ফিক্সড" ডিজাইনকে প্রত্যাহারযোগ্য প্রকারের চেয়ে কী ভালো করে তোলে?

উত্তর: সরলতা এবং শক্তি। কারণ প্রধান উপাদানগুলি স্থির করা হয়েছে, প্রাথমিক সার্কিট সংযোগগুলি আরও মজবুত এবং চলন্ত হ্যান্ডকার্টের সাথে সম্পর্কিত যোগাযোগ পরিধানের সমস্যাগুলির জন্য কম প্রবণ। এই নকশাটি একটি ছোট ক্যাবিনেট ভলিউম (প্রথাগত ডিজাইনের তুলনায় প্রায় 50% ছোট) এর জন্য অনুমতি দেয়, এটি স্থান-সীমিত অন্দর সাবস্টেশনগুলির জন্য উপযুক্ত করে তোলে। এটি সাধারণত একটি "ফাইভ-প্রুফ" ইন্টারলকিং মেকানিজম বজায় রেখে কম প্রাথমিক ক্রয় খরচও অফার করে যাতে ভুল কাজ রোধ করা যায়।

প্রশ্ন: লুগাও পাওয়ার কীভাবে অপারেটিং কর্মীদের নিরাপত্তা নিশ্চিত করে?

উত্তর: নিরাপত্তা মেকানিক্স এম্বেড করা হয়. দসুইচগিয়ারপ্রধান সুইচ, সংযোগ বিচ্ছিন্নকারী এবং ক্যাবিনেটের দরজাগুলির মধ্যে একটি বাধ্যতামূলক যান্ত্রিক লকিং সিস্টেমের সাথে সজ্জিত। হাই ভোল্টেজ ফিক্সড এসি মেটাল এনক্লোজড সুইচগিয়ারে একটি দৃশ্যমান ব্রেকিং পয়েন্ট (আইসোলেটিং সুইচ) রয়েছে, যা অপারেটরদের বৈশ্বিক বৈদ্যুতিক নিরাপত্তা মান মেনে রক্ষণাবেক্ষণের আগে পাওয়ার বন্ধ আছে কিনা তা দৃশ্যত নিশ্চিত করতে দেয়। অধিকন্তু, GN30-12 সংযোগ বিচ্ছিন্নকারীর মতো উপাদানগুলি আর্ক ফ্ল্যাশ এক্সপোজার রোধ করতে সম্পূর্ণরূপে আবদ্ধ।

প্রশ্ন: এই পণ্যটি কোন পরিবেশে ব্যবহার করা যেতে পারে?

উত্তর: এই পণ্যটি কঠোর শিল্প পরিবেশের জন্য ডিজাইন করা হয়েছে। এটি -25°C থেকে +40°C এবং 1000m পর্যন্ত উচ্চতায় (উচ্চ উচ্চতার জন্য কাস্টমাইজযোগ্য) তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করে। এটি ব্যাপকভাবে ব্যবহৃত হয়:

1. পাওয়ার প্ল্যান্ট এবং সাবস্টেশন: প্রধান ইনকামিং/আউটগোয়িং ইউনিট হিসাবে।

2. শিল্প ও খনির উদ্যোগ: ভারী যন্ত্রপাতি এবং ট্রান্সফরমার নিয়ন্ত্রণের জন্য।

3. উঁচু ভবন: বেসমেন্ট বা প্রযুক্তিগত মেঝেতে বিদ্যুৎ বিতরণ কক্ষের জন্য।

4. নবায়নযোগ্য শক্তি: বায়ু বা সৌর খামারগুলির জন্য একটি সিঙ্ক্রোনাইজেশন পয়েন্ট হিসাবে।

প্রশ্ন: এই হাই ভোল্টেজ ফিক্সড এসি মেটাল এনক্লোজড সুইচগিয়ার কি সহজ রক্ষণাবেক্ষণ সমর্থন করে?

উত্তরঃ একেবারেই। "স্থির" হওয়া সত্ত্বেও, রক্ষণাবেক্ষণ সহজবোধ্য। সামনের প্যানেলটি সার্কিট ব্রেকার বগিতে সহজে প্রবেশের অনুমতি দেয় এবং বাসবার চেম্বারটি উপরের দিকে বিচ্ছিন্ন। ফিউজ প্রতিস্থাপন (ফিউজ সংমিশ্রণে) সহজ এবং নিরাপদ।

উত্পাদনের বিবরণ এবং গুণমানের নিশ্চয়তা

প্রযুক্তিগত কারুশিল্প

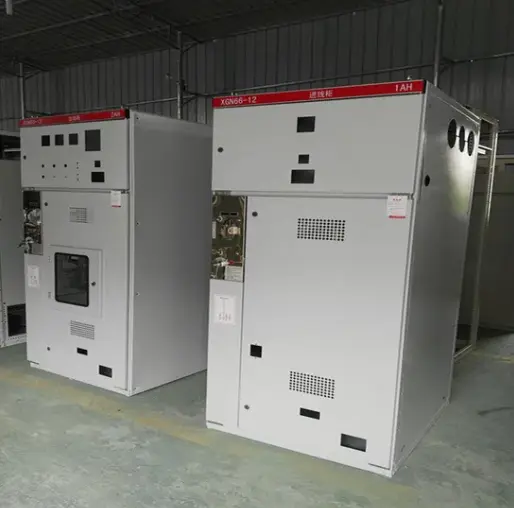

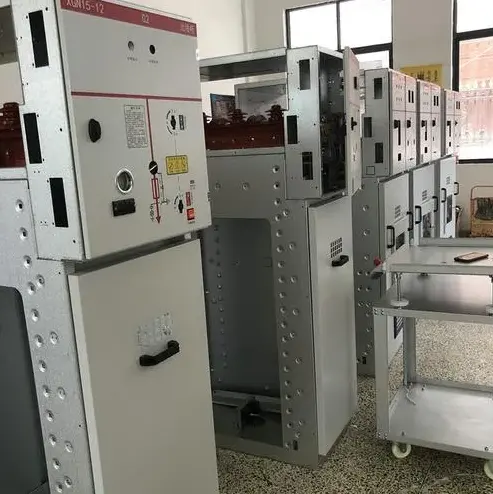

● উন্নত উত্পাদন: উচ্চ নির্ভুলতা এবং আন্তঃ পরিবর্তনযোগ্যতা নিশ্চিত করে, সিএনসি পাঞ্চিং, নমন এবং শিয়ারিং মেশিন ব্যবহার করে ধাতব ঘেরটি প্রক্রিয়া করা হয়। ফ্রেমটি উচ্চ-শক্তির বোল্ট দিয়ে একত্রিত হয়, ঢালাইয়ের বিকৃতি দূর করে।

● নিরোধক কর্মক্ষমতা: সিস্টেম প্রাথমিক অন্তরক মাধ্যম হিসাবে বায়ু ব্যবহার করে. যাইহোক, অপ্টিমাইজড বাসবার ফেজ স্পেসিং এবং হাই-ক্রিপেজ ইনসুলেটর ব্যবহারের মাধ্যমে, হাই ভোল্টেজ ফিক্সড এসি মেটাল এনক্লোজড সুইচগিয়ার সহজেই 42kV পাওয়ার ফ্রিকোয়েন্সি সহ্য করে ভোল্টেজ পরীক্ষায় উত্তীর্ণ হয়।

● ইন্টারলকিং মেকানিজম: আমরা একটি নির্ভরযোগ্য "ফাইভ-প্রিভেনশন" ইন্টারলক সিস্টেম ব্যবহার করি:

1. আর্থিং সুইচ বন্ধ থাকলে ব্রেকার বন্ধ হওয়া রোধ করে।

2. ব্রেকার বন্ধ থাকলে আর্থিং সুইচ বন্ধ হওয়া রোধ করে।

3. ব্রেকার লাইভ থাকলে সামনের/পিছনের প্যানেলগুলি খুলতে বাধা দেয়।

সার্টিফিকেশন

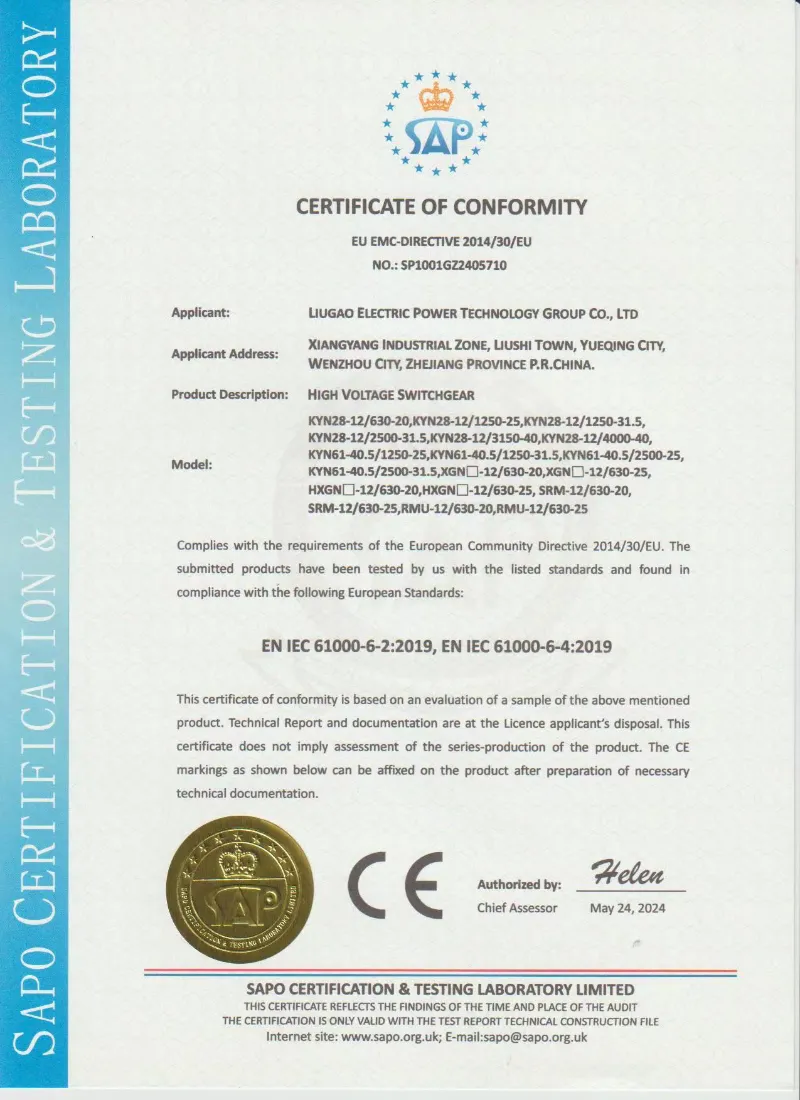

● লুগাও পাওয়ার কোং, লি.কঠোর আন্তর্জাতিক নির্দেশিকা মেনে চলে। আমাদের XGN66-12 সিরিজটি সম্পূর্ণরূপে টাইপ-পরীক্ষিত এবং IEC 62271-200 (AC ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার) মেনে চলে। আমরা আমাদের উত্পাদন সুবিধার জন্য ISO 9001 সার্টিফিকেশন ধারণ করি, সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

সঠিক রেটিং নির্বাচন করা গুরুত্বপূর্ণ। 12kV তে একটি 1000kVA ট্রান্সফরমারের জন্য, আমরা সম্ভাব্য ত্রুটির স্রোত কার্যকরভাবে পরিচালনা করার জন্য 25kA স্বল্প-সময় সহ্য করার ক্ষমতা সহ একটি 630A রেটেড কারেন্ট সুপারিশ করি। লোড-নির্দিষ্ট গণনার জন্য আমাদের ইঞ্জিনিয়ারদের সাথে পরামর্শ করুন।

কেন Lugao Power Co., Ltd. বেছে নিন?

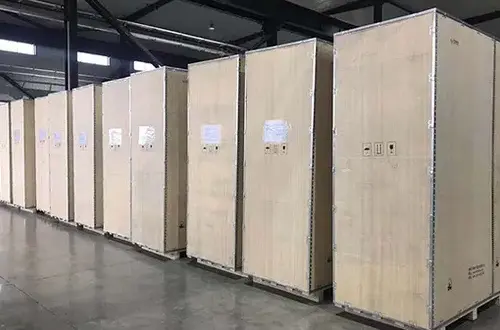

প্রমাণিত রপ্তানি দক্ষতা:গত 5 বছরে ফিলিপাইন, ভিয়েতনাম, সৌদি আরব এবং নাইজেরিয়াতে 500 টিরও বেশি ইউনিট সফলভাবে মোতায়েন করা হয়েছে, আমাদের প্যাকেজিং সমাধানগুলি (সহ। রিইনফোর্সড স্টিল ক্রেট এবং ভিসিআই অ্যান্টি-করশন ফিল্ম) দীর্ঘ দূরত্বের সমুদ্রের মালবাহী এবং আর্দ্র বন্দর স্টোরেজের জন্য যুদ্ধ-পরীক্ষিত।

বাস্তব কাস্টমাইজেশন:RAL রঙের মিলের বাইরে, আমরা আপনার বিদ্যমান সুরক্ষা রিলে স্কিমগুলি (ABB/Siemens/Schneider সামঞ্জস্যপূর্ণ) ফিট করার জন্য উপযুক্ত CT/VT অনুপাত এবং সহায়ক যোগাযোগ কনফিগারেশন সরবরাহ করি।

চটপটে সরবরাহ চেইন:আমাদের স্থানীয় কম্পোনেন্ট ইকোসিস্টেমকে কাজে লাগিয়ে, আমরা মূল উপাদানের (VS1/ZN63 ভ্যাকুয়াম ইন্টার্প্টার) গুণমান বিসর্জন না করেই, ইউরোপীয় সমকক্ষের তুলনায় উল্লেখযোগ্যভাবে দ্রুতগতিতে 15-20 দিনের লিড টাইম গ্যারান্টি দিই।

বিক্রয়োত্তর প্রতিক্রিয়া

হটলাইন:প্রযুক্তিগত প্রশ্নের উত্তর 2 ঘন্টার মধ্যে (24/7)।

স্পেয়ার লজিস্টিকস:ক্রিটিক্যাল খুচরা যন্ত্রাংশ 48 ঘন্টার মধ্যে DHL/FedEx এর মাধ্যমে পাঠানো হয়।

ডিজিটাল ডকুমেন্টেশন:আমরা জাহাজ ছাড়ার আগে একটি ক্লাউড লিঙ্কের মাধ্যমে সম্পূর্ণ ইংরেজি ওয়্যারিং ডায়াগ্রাম, এসএলডি এবং অপারেশন ম্যানুয়াল সরবরাহ করি, আপনার সাইট টিমকে আগাম প্রস্তুতি নিতে সক্ষম করে।
