XGN বক্স-টাইপ ফিক্সড টাইপ হাই ভোল্টেজ সুইচগিয়ার

এই সরঞ্জাম কি?

XGN বক্স-টাইপ ফিক্সড টাইপ হাই ভোল্টেজ সুইচগিয়ার (XGN মানে "বক্স-টাইপ ফিক্সড টাইপ") হল একটি ধাতু-ঘেরা,ইনডোর উচ্চ-ভোল্টেজ সুইচগিয়ারসমাবেশ এটি প্রাথমিকভাবে 6kV, 10kV, 20kV, বা 35kV এর রেটেড ভোল্টেজ এবং 50/60Hz এর রেটেড ফ্রিকোয়েন্সি সহ তিন-ফেজ এসি পাওয়ার সিস্টেমে ব্যবহৃত হয়।

এটা কি করে?

এই সরঞ্জামটি বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণের পাশাপাশি পাওয়ার লাইন এবং ট্রান্সফরমারগুলি নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণের জন্য ব্যবহৃত হয়। ড্র-আউট টাইপ সুইচগিয়ারের বিপরীতে, XGN বক্স-টাইপ ফিক্সড টাইপ উচ্চ ভোল্টেজ সুইচগিয়ার ফিক্সড-মাউন্ট করা সার্কিট ব্রেকার এবং দৃশ্যমান আইসোলেশন গ্যাপ সহ সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করে, এটিকে আরও কঠোর, ব্যয়-কার্যকর, এবং অনেক বাণিজ্যিক ও শিল্প মাঝারি ক্ষেত্রে বজায় রাখা সহজ করে তোলে।

মডেল কোড ব্রেকডাউন:

XGN – বক্স-টাইপ ফিক্সড টাইপ ইনডোর মেটাল-ঘেরা

বক্স-টাইপ - সম্পূর্ণরূপে আবদ্ধ ধাতু হাউজিং

স্থির প্রকার - প্রধান সুইচিং উপাদানগুলির স্থায়ী ইনস্টলেশন

সাধারণ অ্যাপ্লিকেশন:

কারখানা, আবাসিক কমপ্লেক্স, শপিং মল, হাসপাতাল, ডেটা সেন্টার এবং পুনর্নবীকরণযোগ্য শক্তি স্টেশনগুলিতে বিদ্যুৎ বিতরণ কক্ষ।

পণ্য বিবরণ

XGN বক্স-টাইপ ফিক্সড টাইপ হাই ভোল্টেজ সুইচগিয়ার হল একটি প্রমিত, লাভজনক এবং অত্যন্ত নির্ভরযোগ্য সুইচগিয়ার সলিউশন। এর মূল কাঠামোর মধ্যে রয়েছে একটি ফিক্সড-মাউন্ট ভ্যাকুয়াম সার্কিট ব্রেকার, একটি তিন-অবস্থান বিচ্ছিন্ন সুইচ, বর্তমান ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার এবং একটি ব্যাপক ইন্টারলকিং মেকানিজম। ঘেরটি উচ্চ-মানের কোল্ড-রোল্ড স্টিল বা স্টেইনলেস স্টিল দিয়ে তৈরি, চমৎকার জারা প্রতিরোধের জন্য ইলেক্ট্রোস্ট্যাটিক পাউডার দিয়ে লেপা।

মূল বৈদ্যুতিক পরামিতি: রেট করা ভোল্টেজ 12kV (24kV/40.5kV ঐচ্ছিক), 3150A পর্যন্ত রেট করা কারেন্ট, শর্ট-সার্কিট 40kA পর্যন্ত কারেন্ট প্রতিরোধ করে। দসুইচগিয়ারGB3906 এবং IEC62271‑200 মানগুলির সাথে সম্পূর্ণরূপে মেনে চলে৷

এর কমপ্যাক্ট ডিজাইন (সাধারণ প্রস্থ 800 মিমি, গভীরতা 900 মিমি, উচ্চতা 2200 মিমি) মূল্যবান মেঝে স্থান সংরক্ষণ করে। সমস্ত উচ্চ-ভোল্টেজ কম্পার্টমেন্টগুলি সম্পূর্ণরূপে আবদ্ধ এবং আন্তঃলক, নিরাপদ অপারেশন নিশ্চিত করে। সামনের প্যানেলে রয়েছে স্পষ্ট নকল চিত্র, ইঙ্গিত বাতি এবং জরুরী ট্রিপ বোতাম।

XGN বক্স-টাইপ ফিক্সড টাইপ উচ্চ ভোল্টেজ সুইচগিয়ার বিশেষত সেই প্রকল্পগুলির জন্য উপযুক্ত যেখানে সহজ অপারেশন, কম অগ্রিম খরচ, এবং সহজ রক্ষণাবেক্ষণকে ড্র-আউট কনফিগারেবিলিটির উপর অগ্রাধিকার দেওয়া হয়।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং আবেদন

মূল বৈশিষ্ট্য

1. ফিক্সড টাইপ সরলতা - নিম্ন ব্যর্থতার হার

কোন জটিল চলন্ত রেল কাঠামো. XGN বক্স-টাইপ ফিক্সড টাইপ হাই ভোল্টেজ সুইচগিয়ার বোল্ট বা সরাসরি-যোগাযোগ সংযোগ ব্যবহার করে, যা যান্ত্রিক ব্যর্থতার ঝুঁকি অনেকাংশে হ্রাস করে।

2. দৃশ্যমান সংযোগ বিচ্ছিন্ন যোগাযোগ - লকআউট/ট্যাগআউটের জন্য নিরাপদ

বিচ্ছিন্ন সুইচ স্পষ্টভাবে দৃশ্যমান যোগাযোগের অবস্থান প্রদান করে। অপারেটররা রক্ষণাবেক্ষণের আগে সার্কিট বিচ্ছেদ দৃশ্যত নিশ্চিত করতে পারে - পুরানো তেল-টাইপ বা মিনি-টাইপ গিয়ারের তুলনায় একটি গুরুত্বপূর্ণ নিরাপত্তা সুবিধা।

3. কমপ্যাক্ট এবং স্পেস-সেভিং

12kV সংস্করণের জন্য প্রস্থ 600mm কম। সীমিত স্থান সাবস্টেশনে retrofitting জন্য আদর্শ.

4. সম্পূর্ণভাবে ইন্টারলকড - ভুল কাজ প্রতিরোধ করে

সার্কিট ব্রেকার, আইসোলেটিং সুইচ এবং ফ্রন্ট কভারের মধ্যে যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলকগুলি "পাঁচ-প্রতিরোধ" প্রয়োজনীয়তা মেনে চলে।

5. কঠোর পরিবেশের জন্য অভিযোজিত

অ্যান্টি-কনডেনসেশন হিটার এবং IP4X ফ্রন্ট এনক্লোজার আর্দ্র বা ধুলোময় পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

আবেদন এলাকা

● শিল্প কারখানা – উৎপাদন লাইনের জন্য বিদ্যুৎ সরবরাহ

● বাণিজ্যিক কমপ্লেক্স - প্রধান বিতরণ কক্ষ

● ডেটা সেন্টার - ব্যাকআপ পাওয়ার সুইচিং

● বায়ু/সৌর বিদ্যুৎ কেন্দ্র – মাঝারি-ভোল্টেজ সংগ্রহ

● হাসপাতাল – স্থির গিয়ারের সাথে ডুয়েল পাওয়ার সুইচিং

প্রশ্নোত্তর

প্রশ্ন: আপনার XGN বক্স-টাইপ ফিক্সড টাইপ হাই ভোল্টেজ সুইচগিয়ার এবং ড্র-আউট টাইপ (যেমন KYN) এর মধ্যে পার্থক্য কী?

উত্তর: দুর্দান্ত প্রশ্ন। XGN বক্স-টাইপ ফিক্সড টাইপ হাই ভোল্টেজ সুইচগিয়ারে ফিক্সড-মাউন্ট করা সার্কিট ব্রেকার রয়েছে। আপনি ব্রেকারটিকে "রোল আউট" করতে পারবেন না, তবে আপনি আরও কঠোর কাঠামো, কম অগ্রিম খরচ এবং সহজ রক্ষণাবেক্ষণ পাবেন। অ্যাপ্লিকেশনের জন্য যেখানে উচ্চ-প্রাপ্যতা অপ্রয়োজনীয়তা গুরুত্বপূর্ণ নয় (যেমন, প্রতি বছর 500টির কম অপারেশন), স্থির প্রকারটি আরও অর্থনৈতিক এবং নির্ভরযোগ্য।

দরজা

উত্পাদন বিবরণ

1. ঘের উত্পাদন

কোল্ড-ঘূর্ণিত ইস্পাত প্লেট (≥2 মিমি পুরু) বা 304 স্টেইনলেস স্টীল

বাঁকানো, ঢালাই, এবং বাড়িতে পৃষ্ঠ চিকিত্সা

ইলেক্ট্রোস্ট্যাটিক পাউডার আবরণ (বেধ ≥60μm, লবণ স্প্রে পরীক্ষা ≥240h)

2. মূল উপাদান

ফিক্সড-মাউন্ট ভ্যাকুয়াম সার্কিট ব্রেকার (ব্র্যান্ড: লুগাও / ঐচ্ছিক সিমেন্স, ABB)

দৃশ্যমান বিরতি সহ তিন-অবস্থান বিচ্ছিন্ন সুইচ

তামার বাসবার (টিন করা বা সিলভার-প্লেটেড)

বর্তমান/ভোল্টেজ ট্রান্সফরমার (নির্ভুলতা ক্লাস 0.5 / 0.2S)

3. অভ্যন্তরীণ ওয়্যারিং

তারের নম্বর, টার্মিনাল ব্লক এবং প্লাস্টিকের নালী স্পষ্টভাবে চিহ্নিত

সেকেন্ডারি ওয়্যারিং 1 মিনিটের জন্য 2kV এ পরীক্ষিত

সমস্ত তারের শিখা-প্রতিরোধী এবং রেটিং 105°C

4. কারখানা পরীক্ষা

পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ পরীক্ষা সহ্য করে

প্রধান সার্কিট প্রতিরোধের পরিমাপ

যান্ত্রিক অপারেশন পরীক্ষা (≥200 বার)

ইন্টারলক ফাংশন যাচাইকরণ

আংশিক স্রাব পরিমাপ (≤10pC)

XGN বনাম KYN সুইচগিয়ার

XGN ফিক্সড টাইপ সুইচগিয়ার এবং মধ্যে বেছে নেওয়াKYN প্রত্যাহারযোগ্য সুইচগিয়ার আপনার প্রকল্পের প্রয়োজনীয়তা, রক্ষণাবেক্ষণ কৌশল এবং বাজেটের উপর নির্ভর করে। XGN সুইচগিয়ার এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেগুলি নির্ভরযোগ্যতা, সহজ অপারেশন এবং কম বিনিয়োগ খরচকে অগ্রাধিকার দেয়, যখন KYN সুইচগিয়ার ঘন ঘন রক্ষণাবেক্ষণ বা উচ্চ অপারেশনাল নমনীয়তার প্রয়োজন হয় এমন সিস্টেমের জন্য আরও উপযুক্ত।

সার্টিফিকেশন এবং মানের নিশ্চয়তা

● IEC 62271-200 অনুগত

● GB 3906 প্রত্যয়িত

● অভ্যন্তরীণ আর্ক ফল্ট পরীক্ষিত (IAC A-FL) – ঐচ্ছিক

● ISO 9001:2015 ফ্যাক্টরি ম্যানেজমেন্ট সিস্টেম

● জাতীয় উচ্চ-ভোল্টেজ যন্ত্রপাতি টেস্টিং স্টেশন (শিয়ান / বেইজিং) থেকে পরীক্ষার রিপোর্ট টাইপ করুন

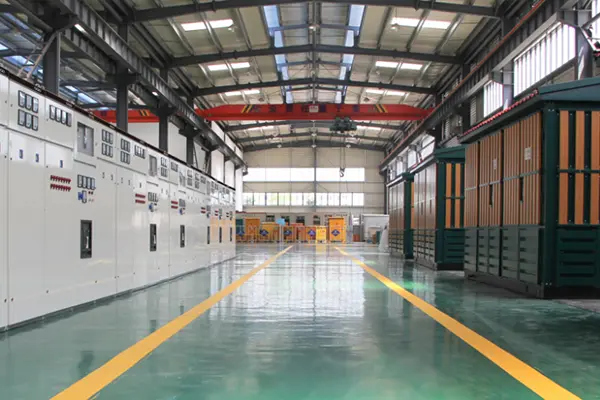

আমাদের XGN সুইচগিয়ারটি CNC লেজার কাটিং মেশিন, CNC বেন্ডিং সেন্টার, রোবোটিক ওয়েল্ডিং সিস্টেম, কপার বাসবার প্রসেসিং লাইন এবং ব্যাপক উচ্চ-ভোল্টেজ টেস্টিং ল্যাবরেটরি দিয়ে সজ্জিত একটি আধুনিক উৎপাদন সুবিধায় তৈরি করা হয়। আপনার XGN বক্স-টাইপ ফিক্সড টাইপ হাই ভোল্টেজ সুইচগিয়ারটি ইংরেজি এবং চাইনিজ উভয় ভাষায় পরীক্ষার রিপোর্ট, ওয়্যারিং ডায়াগ্রাম এবং অপারেশন ম্যানুয়ালগুলির সম্পূর্ণ সেট সহ পাঠানো হবে।

প্রতিযোগীদের তুলনায় সুবিধা - কেন লুগাও বেছে নিন?

প্যাকেজিং এবং ডেলিভারি

প্যাকেজিং স্ট্যান্ডার্ড

● আর্দ্রতা-প্রমাণ ফিল্ম সহ ব্যক্তিগত উচ্চ-শক্তির প্লাইউড কেস

● উপাদানের জন্য অভ্যন্তরীণ ফেনা প্যাডিং

● সমস্ত বহির্গামী টার্মিনাল অন্তরক ক্যাপ দিয়ে আবৃত

● বাসবার বিভাগগুলি লেবেল দিয়ে আলাদাভাবে প্যাক করা

শিপিং চিহ্ন

● অর্ডার নম্বর, গন্তব্য, ওজন, "ভঙ্গুর" এবং "নো স্ট্যাক" চিহ্ন

ডেলিভারি অপশন

● FOB নিংবো / সাংহাই

● লিড টাইম: স্ট্যান্ডার্ড কনফিগারেশনের জন্য 15-25 দিন

বিক্রয়োত্তর সেবা প্রতিশ্রুতি

● ওয়ারেন্টি সময়কাল – চালানের তারিখ থেকে 12 মাস (পরিষেবা চুক্তির অধীনে 24 বা 36 মাস পর্যন্ত প্রসারিত)

● প্রযুক্তিগত সহায়তা - আজীবন বিনামূল্যে পরামর্শ; ব্যবসায়িক দিনের মধ্যে 2 ঘন্টার মধ্যে দূরবর্তী সমস্যা সমাধান

● ফিল্ড সার্ভিস – ইনস্টলেশন নির্দেশিকা উপলব্ধ; প্রয়োজন অনুযায়ী অনসাইটে ফল্ট হ্যান্ডলিং (ওয়ারেন্টির সময় বিনামূল্যে)

● খুচরা যন্ত্রাংশ সরবরাহ – সাধারণ যন্ত্রাংশ মজুদ; জরুরী অর্ডারের জন্য পরের দিন কুরিয়ার ডেলিভারি
