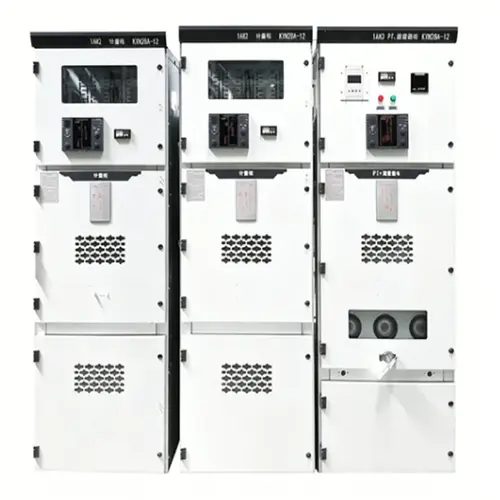

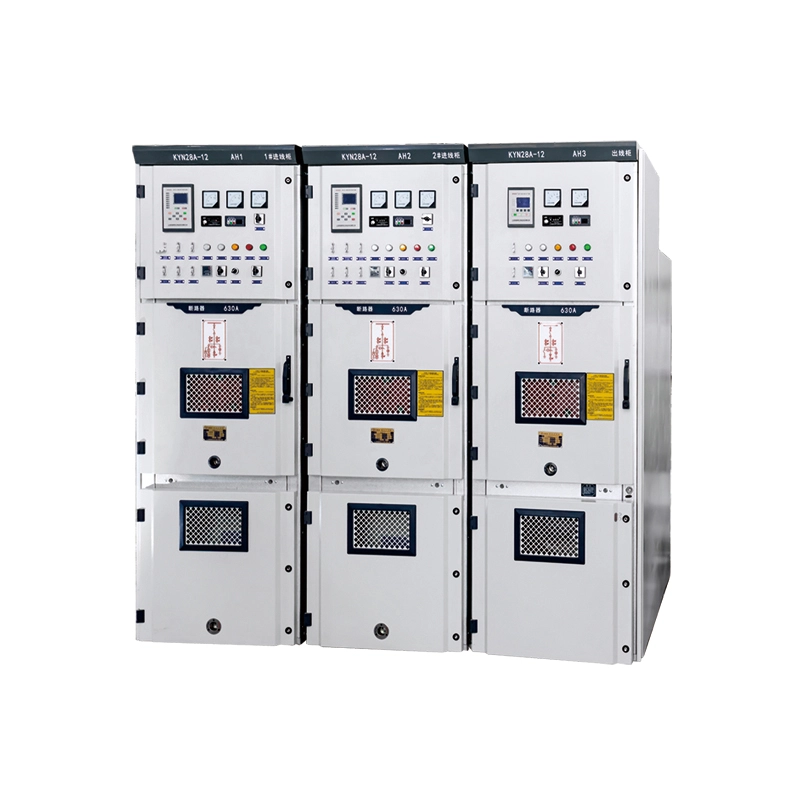

KYN সেন্টার টাইপ ফাইভ-প্রিভেনশন ইন্টারলকিং হাই ভোল্টেজ সুইচগিয়ার

KYN সেন্টার টাইপ ফাইভ-প্রিভেনশন ইন্টারলকিং হাই ভোল্টেজ সুইচগিয়ার হল সম্পূর্ণরূপে একত্রিত, ধাতু-ঘেরা, ড্র-আউট টাইপ সুইচগিয়ার যা প্রাথমিকভাবে 3.6kV থেকে 12kV থ্রি-ফেজ এসি পাওয়ার সিস্টেমে ব্যবহৃত হয়। এটি শাখা ফিডার অ্যাপ্লিকেশন সহ একক বাসবার বা ডাবল বাসবার কনফিগারেশনের জন্য ডিজাইন করা হয়েছে।

এই সরঞ্জাম কি?

এই সরঞ্জামটি একটি উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট যা সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী, গ্রাউন্ডিং সুইচ, বর্তমান ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার এবং সুরক্ষা রিলে রাখে। এর সংজ্ঞায়িত বৈশিষ্ট্য হল "ফাইভ-প্রিভেনশন ইন্টারলকিং" মেকানিজম, যা শারীরিকভাবে প্রতিরোধ করে:

1. গ্রাউন্ডিং সুইচ বন্ধ করে বন্ধ

2. ব্রেকার বন্ধ করে সামনের কভারটি খোলা

3. সুইচ বন্ধ হয়ে গেলে ব্রেকার ঢোকানো বা অপসারণ করা

4. লাইভ যখন গ্রাউন্ডিং সুইচ অপারেটিং

5. নিয়ন্ত্রণ ক্ষমতা ছাড়া সার্কিট ব্রেকার বন্ধ

এটা কি করে?

এটি নিরাপদে একটি ট্রান্সফরমার বা ইনকামিং লাইন থেকে বৈদ্যুতিক শক্তি গ্রহণ করে এবং বহির্গামী ফিডার যেমন মোটর, ট্রান্সফরমার, ক্যাপাসিটর ব্যাঙ্ক বা সেকেন্ডারি সাবস্টেশনগুলিতে বিতরণ করে। KYN সেন্টার টাইপ ফাইভ-প্রিভেনশন ইন্টারলকিং হাই ভোল্টেজ সুইচগিয়ার হল মাঝারি-ভোল্টেজ ইন্ডাস্ট্রিয়াল এবং ইউটিলিটি নেটওয়ার্কের মেরুদণ্ড।

মডেল কোড ব্রেকডাউন:

● KYN – K: ধাতু-পরিহিত Y: ড্র-আউট টাইপ N: ইনডোর

● কেন্দ্রের ধরন – মডুলার সেন্টার-ব্রেকার কনফিগারেশন

● পাঁচ-প্রতিরোধ ইন্টারলকিং - যান্ত্রিক এবং বৈদ্যুতিক ত্রুটি-প্রুফিং

● উচ্চ ভোল্টেজ সুইচগিয়ার – 12kV পর্যন্ত রেট করা হয়েছে

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

1. উচ্চ নিরাপত্তা - পাঁচ-প্রতিরোধ ইন্টারলকিং

KYN সেন্টার টাইপ ফাইভ-প্রিভেনশন ইন্টারলকিং হাই ভোল্টেজ সুইচগিয়ারে ব্রেকার, আইসোলেটিং কন্টাক্ট, গ্রাউন্ডিং সুইচ এবং ফ্রন্ট প্যানেলের মধ্যে বাধ্যতামূলক যান্ত্রিক ইন্টারলক রয়েছে। এটি অপারেটর ত্রুটির ঝুঁকি দূর করে - আর্ক ফ্ল্যাশ ঘটনার #1 কারণ।

2. কমপ্যাক্ট মডুলার নির্মাণ

ড্র-আউট ব্রেকার ট্রলি তিনটি স্বতন্ত্র অবস্থান সহ রেলের উপর মসৃণভাবে স্লাইড করে: অপারেটিং, পরীক্ষা/বিচ্ছিন্ন এবং প্রত্যাহার। এটি পুরো বাসবারকে ডি-এনার্জীজ না করে রক্ষণাবেক্ষণের অনুমতি দেয় - ডেটা সেন্টার এবং হাসপাতালের জন্য একটি গুরুত্বপূর্ণ সুবিধা।

3. বুদ্ধিমান পর্যবেক্ষণ এবং নিয়ন্ত্রণ

ঐচ্ছিক বুদ্ধিমান আইইডি (রিলে) প্রদান করে:

● রিয়েল-টাইম কারেন্ট, ভোল্টেজ এবং পাওয়ার মনিটরিং

● ওভারকারেন্ট, আর্থ ফল্ট, এবং দিকনির্দেশক সুরক্ষা

● RS485/Modbus বা IEC 61850 যোগাযোগ

● SCADA এর মাধ্যমে দূরবর্তী খোলা/বন্ধ

● ব্রেকার কম্পার্টমেন্টের অভ্যন্তরে স্ট্যান্ডার্ড তাপমাত্রা এবং আর্দ্রতা সেন্সরগুলি ঘনীভবন প্রতিরোধ করে।

4. উচ্চ যান্ত্রিক নির্ভরযোগ্যতা

● ব্রেকার মেকানিজম লাইফ: 30,000 অপারেশন (রক্ষণাবেক্ষণ-মুক্ত)

● সহায়ক পরিচিতি: 10,000+ বৈদ্যুতিক অপারেশনের জন্য সিলভার-নিকেল খাদ

● প্রাথমিক সংযোগ বিচ্ছিন্ন করা: বসন্ত চাপ সহ সিলভার-প্লেটেড কপার

আবেদন এলাকা

উত্পাদন বিবরণ

1. ঘের ফ্যাব্রিকেশন

● 2.0 মিমি কোল্ড-রোল্ড স্টিল (জিঙ্ক-কোটেড) বা 1.5 মিমি স্টেইনলেস স্টিল

● লেজার-কাট এবং CNC-নির্ভুলতার জন্য নমন

● জারা-প্রতিরোধী পাউডার আবরণ সহ ঝালাই করা ফ্রেম (RAL 7035 মান)

2. ফাইভ-প্রিভেনশন ইন্টারলকিং মেকানিজম

● ইস্পাত ক্যাম প্লেট এবং ইন্টারলকিং রড (কোন প্লাস্টিকের অংশ নেই)

● ব্যর্থতা ছাড়াই 10,000 ইন্টারলকিং চক্রের জন্য পরীক্ষা করা হয়েছে

● ইনকামিং/আউটগোয়িং এবং টাই প্যানেলের জন্য কী ইন্টারলক অন্তর্ভুক্ত

3. ব্রেকার ট্রলি

● তিন-পজিশন লকিং সহ ড্র-আউট চ্যাসিস

● স্ব-সারিবদ্ধ প্রাথমিক সংযোগ বিচ্ছিন্ন

● 16-32 কন্ট্রোল সার্কিট সহ সেকেন্ডারি প্লাগ

4. বাসবার সিস্টেম

● উচ্চ-পরিবাহিতা E-Cu তামা (ETP গ্রেড)

● Belleville washers সঙ্গে সিলভার-ধাতুপট্টাবৃত জয়েন্টগুলোতে

● তাপ-সঙ্কুচিত ফেজ বিচ্ছিন্নতা জন্য উত্তাপ

5. তারের বগি

● প্রতি ফেজ পর্যন্ত 4×240mm² তারের জন্য উদার স্থান

● অপসারণযোগ্য তারের ক্ল্যাম্পিং বন্ধনী

● জিরো-সিকোয়েন্স সিটির বিধান

6. ফ্যাক্টরি টেস্টিং

● 100% ডাইইলেকট্রিক প্রতিরোধ পরীক্ষা

● যান্ত্রিক অপারেশন পরীক্ষা (ন্যূনতম 50 চক্র)

● আংশিক স্রাব পরিমাপ (1.2× রেটেড ভোল্টেজে ≤5pC)

● যোগাযোগ প্রতিরোধের পরিমাপ (মাইক্রো-ওহমিটার)

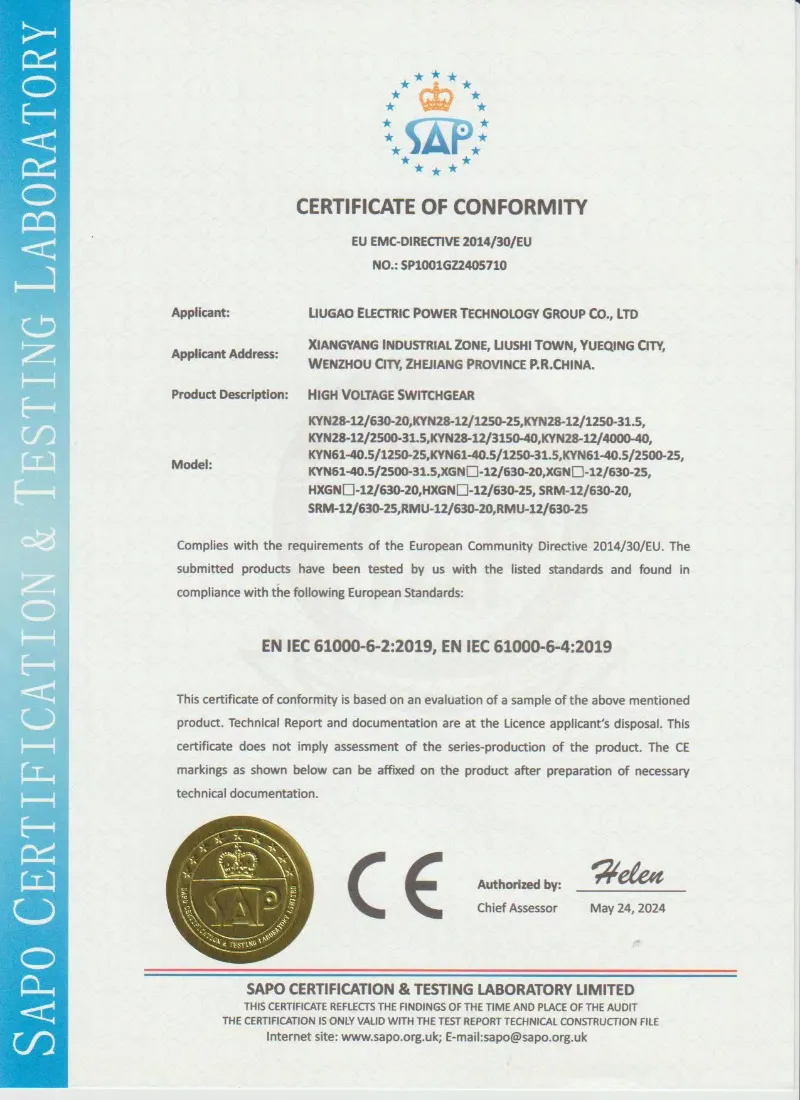

7. সার্টিফিকেশন এবং গুণমানের নিশ্চয়তা

● GB/T 3906, IEC 62271-200, এবং DL/T 404 অনুযায়ী টাইপ-পরীক্ষিত

● অভ্যন্তরীণ চাপ পরীক্ষিত (IAC AFLR 40kA/1s)

● ISO 9001:2015 প্রত্যয়িত উত্পাদন

● প্রতিটি প্যানেলের সাথে রুটিন পরীক্ষার রিপোর্ট অন্তর্ভুক্ত

কেন প্রতিযোগীদের তুলনায় Lugao Power Co., Ltd. বেছে নিন?

সাধারণ গ্রাহকের প্রশ্ন

প্রশ্ন 1: এই KYN সেন্টার টাইপ ফাইভ-প্রিভেনশন ইন্টারলকিং হাই ভোল্টেজ সুইচগিয়ার কি 24kV সিস্টেমের জন্য ব্যবহার করা যেতে পারে?

উত্তর: না, স্ট্যান্ডার্ড KYN 12kV পর্যন্ত রেট করা হয়েছে। 24kV-এর জন্য, আমরা KYN28-24 ভেরিয়েন্ট অফার করি যাতে ইনসুলেশন ক্লিয়ারেন্স বৃদ্ধি পায়। একটি উদ্ধৃতি অনুরোধ করার সময় আপনার সিস্টেম ভোল্টেজ নির্দিষ্ট করুন.

প্রশ্ন 2: আপনি কি KYN মেটাল-ক্ল্যাড সুইচগিয়ারের অংশ হিসাবে ভ্যাকুয়াম সার্কিট ব্রেকার প্রদান করেন?

উত্তর: হ্যাঁ, প্রতিটি প্যানেল ফ্যাক্টরি-পরীক্ষিত ভ্যাকুয়াম সার্কিট ব্রেকার (VS1 প্রকার) দিয়ে সম্পূর্ণরূপে একত্রিত হয়। আমরা ABB VD4, Siemens 3AH, অথবা Schneider HVX এর মতো সামঞ্জস্যপূর্ণ বিকল্পগুলিও অফার করি যদি পছন্দ হয়৷

প্রশ্ন 5: আপনি কি ইনকামিং, মিটারিং, ফিডার এবং ক্যাপাসিটর প্যানেলগুলিকে KYN মেটাল-এনক্লোজড সুইচগিয়ার সহ একটি সম্পূর্ণ সুইচগিয়ার লাইনআপ সরবরাহ করতে পারেন?

উত্তরঃ একেবারেই। আমরা সমস্ত প্রয়োজনীয় সহায়ক বগি, বাসবার সংযোগ এবং আন্ত-প্যানেল ইন্টারলক সহ সম্পূর্ণ লাইনআপ ডিজাইন এবং তৈরি করি। শুধু আপনার একক লাইন ডায়াগ্রাম পাঠান.

প্রশ্ন 6: আপনি কি ডকুমেন্টেশন প্রদান করেন?

উত্তর: প্রতিটি KYN সুইচগিয়ারের জন্য, আমরা প্রদান করি: সাধারণ বিন্যাস অঙ্কন, তারের পরিকল্পিত, উপকরণের বিল, পরীক্ষার প্রতিবেদন, নির্দেশনা ম্যানুয়াল, এবং ইন্টারলকিং ম্যাট্রিক্স – সবই ইংরেজিতে (বা আপনার স্থানীয় ভাষায়)।

Q7: পাঁচ-প্রতিরোধ ইন্টারলকিং ফিল্ড-সামঞ্জস্যযোগ্য?

উত্তর: না - এবং এটি ইচ্ছাকৃত। ইন্টারলকিং ফ্যাক্টরি সেট এবং টেম্পারিং প্রতিরোধ করার জন্য সিল করা হয়। যাইহোক, আমরা স্পষ্ট যান্ত্রিক অঙ্কন প্রদান করি যাতে আপনার দল যুক্তি বুঝতে পারে। আপনার পরিবর্তনের প্রয়োজন হলে, আমাদের প্রকৌশল বিভাগের সাথে যোগাযোগ করুন।

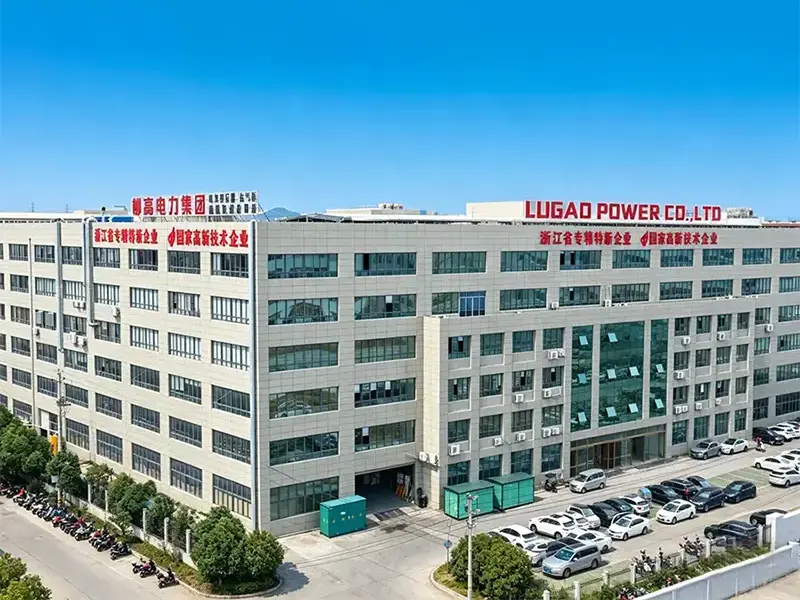

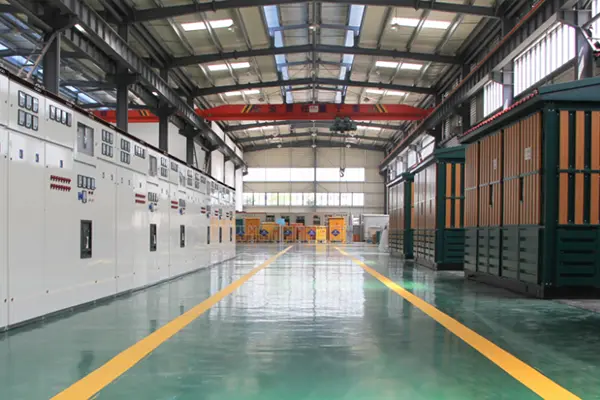

উত্পাদন ক্ষমতা

লুগাও পাওয়ার কোং, লি.KYN সেন্টার টাইপ ফাইভ-প্রিভেনশন ইন্টারলকিং হাই ভোল্টেজ সুইচগিয়ার তৈরি করে যা উন্নত ফ্যাব্রিকেশন, অ্যাসেম্বলি এবং হাই-ভোল্টেজ টেস্টিং সরঞ্জাম দিয়ে সজ্জিত একটি আধুনিক উৎপাদন সুবিধায়। প্রতিটিসুইচগিয়ার প্যানেলএকটি কঠোর ISO 9001 মান ব্যবস্থাপনা সিস্টেমের অধীনে উত্পাদিত হয়, যা সুসংগত গুণমান, নির্ভরযোগ্য কর্মক্ষমতা এবং আন্তর্জাতিক মানের সাথে সম্পূর্ণ সম্মতি নিশ্চিত করে।

উত্পাদন শক্তি
