কমপ্যাক্ট সিল সম্পূর্ণভাবে উত্তাপ RMU

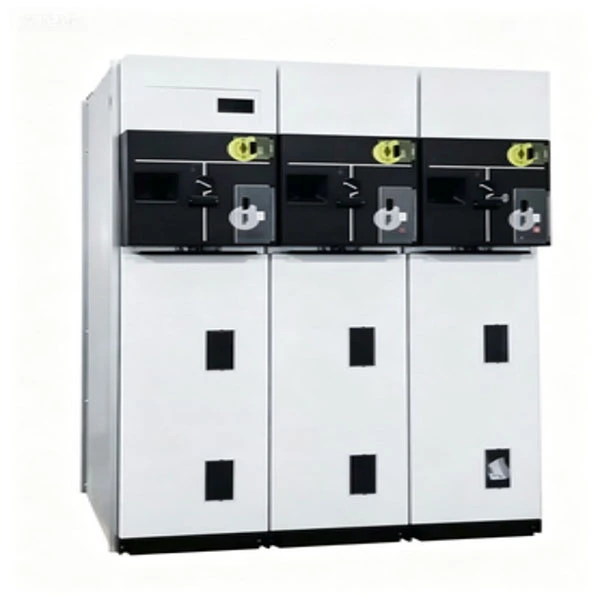

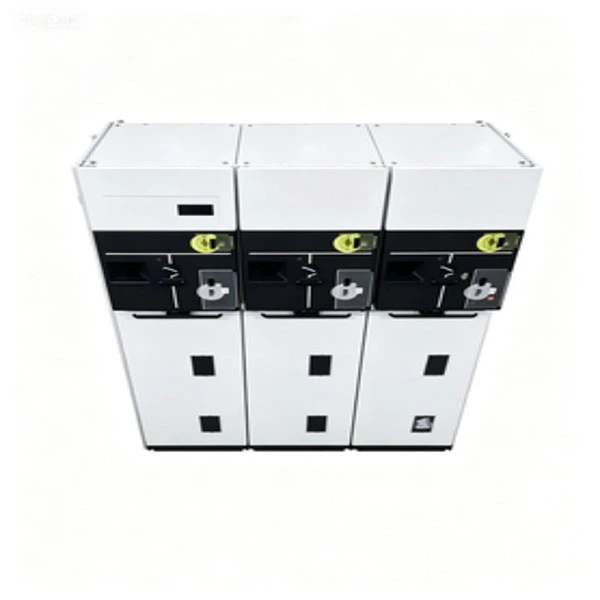

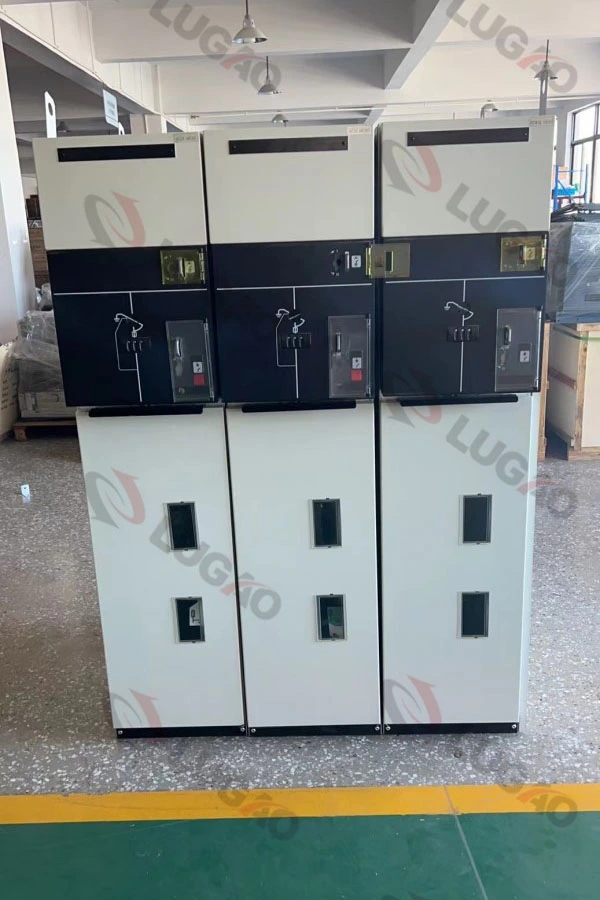

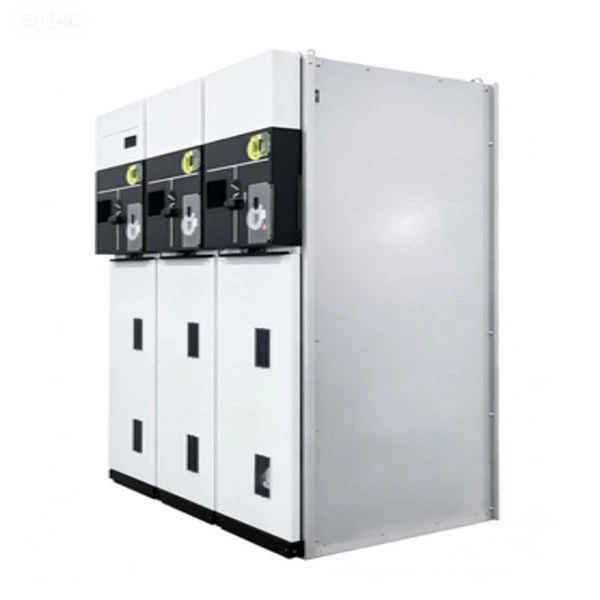

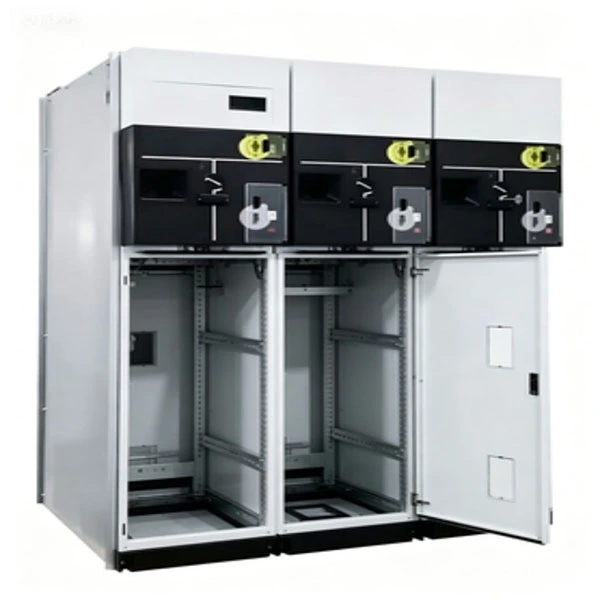

কমপ্যাক্ট সিল সম্পূর্ণভাবে উত্তাপযুক্ত RMU (রিং প্রধান ইউনিট) হল একটি কারখানা-একত্রিত, টাইপ-পরীক্ষিত ধাতু-ঘেরা সুইচগিয়ার। এটি লোড-ব্রেক সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার, ফিউজ এবং আর্থিং সুইচগুলিকে একটি একক সম্পূর্ণ সিল করা এবং সম্পূর্ণভাবে উত্তাপযুক্ত স্টেইনলেস স্টীল ট্যাঙ্কে সংহত করে।

এটা কি করে?

সেকেন্ডারি ডিস্ট্রিবিউশন নেটওয়ার্কে (6kV–24kV) পাওয়ার লুপ সংযোগ করে এবং বিচ্ছিন্ন করে

উচ্চ-নির্ভরযোগ্য পাওয়ার গ্রিডের জন্য ফল্ট আইসোলেশন এবং লুপ সুইচিং প্রদান করে

প্রথাগত এয়ার-ইনসুলেটেড RMUs থেকে ভিন্ন, এই কমপ্যাক্ট সিলড সম্পূর্ণ ইনসুলেটেড RMU প্রাথমিক নিরোধক মাধ্যম হিসাবে SF6 বা পরিবেশ-বান্ধব ইনসুলেটিং গ্যাস ব্যবহার করে, আর্দ্রতা প্রবেশ, ধুলো জমা এবং পশুর অনুপ্রবেশ দূর করে--- এটি উপকূলীয়, মরুভূমি, উচ্চ-উচ্চতা এবং ভারী দূষিত এলাকার জন্য আদর্শ করে তোলে।

পণ্য বিবরণ

আমাদের কমপ্যাক্ট সিল সম্পূর্ণভাবে উত্তাপযুক্ত RMU হল একটি পরবর্তী প্রজন্মের রিং প্রধান ইউনিট যা শহুরে বিদ্যুৎ বিতরণ, শিল্প পার্ক, বায়ু/সৌর বিদ্যুৎ কেন্দ্র এবং বিমানবন্দর এবং ডেটা সেন্টারের মতো অবকাঠামো প্রকল্পগুলির জন্য তৈরি করা হয়েছে। রেটেড ভোল্টেজের রেঞ্জ 12kV থেকে 24kV, প্রধান বাসবারগুলির জন্য 630A এবং ফিউজ-সুরক্ষিত সার্কিটের জন্য 125A রেট করা বর্তমান।

মূল প্রযুক্তিগত বৈশিষ্ট্য:

1. সম্পূর্ণরূপে সিল করা স্টেইনলেস স্টীল ট্যাঙ্ক (IP67 সুরক্ষা রেটিং)

2. SF6 গ্যাস নিরোধক (বা বিকল্প পরিবেশ বান্ধব গ্যাস)

3. অভ্যন্তরীণ আর্ক শ্রেণীবিভাগ IAC AFLR 20kA/1s

4. যান্ত্রিক জীবন: লোড-ব্রেক সুইচের জন্য 5,000 পর্যন্ত অপারেশন

5. স্ট্রেন ত্রাণ সঙ্গে ইন্টিগ্রেটেড তারের সংযোগ বগি

6. ঐচ্ছিক রিমোট কন্ট্রোল এবং SCADA ইন্টিগ্রেশন

7. কমপ্যাক্ট সিল করা সম্পূর্ণভাবে উত্তাপযুক্ত RMU-এর জন্য কোনও অভ্যন্তরীণ পরিচ্ছন্নতা বা অ্যান্টি-কনডেনসেশন হিটিং প্রয়োজন হয় না, যা ওপেন-টাইপ সুইচগিয়ারের তুলনায় রক্ষণাবেক্ষণের ব্যয়কে ব্যাপকভাবে হ্রাস করে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

মূল বৈশিষ্ট্য

1. সম্পূর্ণরূপে সিল করা, সম্পূর্ণরূপে উত্তাপ---আর্দ্রতা, লবণ কুয়াশা, ধুলো, বা ছোট প্রাণী থেকে কোন প্রভাব নেই।

2. কমপ্যাক্ট স্ট্রাকচার---প্রস্থ সাধারণত 350-450 মিমি প্রতি ইউনিট, 50% পর্যন্ত ফ্লোর স্পেস সাশ্রয় করে।

3. আর্ক-প্রুফ ডিজাইন---IAC AFLR 20kA/1s মেনে চলে, অপারেটরের নিরাপত্তা নিশ্চিত করে।

4. 20+ বছরের জন্য রক্ষণাবেক্ষণ-মুক্ত---সাধারণ অবস্থায় পরিষ্কার, শুকানোর বা গ্যাস রিফিল করার প্রয়োজন নেই।

5. দৃশ্যমান বিরতি ---লোড-ব্রেক সুইচ অবস্থানের জন্য ঐচ্ছিক পর্যবেক্ষণ উইন্ডো।

6. উচ্চ যান্ত্রিক নির্ভরযোগ্যতা --- সিল bearings সঙ্গে স্টেইনলেস স্টীল প্রক্রিয়া.

7. স্মার্ট প্রস্তুত --- অটোমেশনের জন্য PT, CT, এবং মোটর চালিত অপারেটিং মেকানিজম দিয়ে সজ্জিত করা যেতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

● শহুরে বিদ্যুৎ বিতরণ নেটওয়ার্ক---আবাসিক কমপ্লেক্স, বাণিজ্যিক ভবন, হাসপাতাল, ডেটা সেন্টার।

● পুনর্নবীকরণযোগ্য শক্তি প্রকল্প---উইন্ড টারবাইন স্টেপ-আপ স্টেশন, সৌর খামার সংগ্রহ লাইন।

● অবকাঠামো নির্মাণ---বিমানবন্দর, পাতাল রেল, টানেল, বন্দর।

● অস্থায়ী এবং জরুরী বিদ্যুৎ সরবরাহ---মোবাইল সাবস্টেশন, নির্মাণ সাইট।

● শিল্প অঞ্চল---কারখানার উচ্চ নির্ভরযোগ্যতা এবং কম রক্ষণাবেক্ষণ প্রয়োজন।

প্রশ্নোত্তর

প্রশ্ন 1: কমপ্যাক্ট সিল সম্পূর্ণভাবে উত্তাপযুক্ত RMU উচ্চ-আর্দ্রতা উপকূলীয় পরিবেশে কীভাবে কাজ করে?

উত্তর: চমৎকার। যেহেতু সম্পূর্ণরূপে উত্তাপযুক্ত RMU IP67 সুরক্ষা সহ একটি সম্পূর্ণ সিলযুক্ত স্টেইনলেস স্টীল ট্যাঙ্ক ব্যবহার করে, আর্দ্রতা নিরোধক বগিতে প্রবেশ করতে পারে না। কোনো অ্যান্টি-কনডেনসেশন হিটারের প্রয়োজন নেই। এটি ওপেন-টাইপ সুইচগিয়ারের তুলনায় একটি বড় সুবিধা, যা প্রায়শই উচ্চ-আর্দ্রতা অঞ্চলে অভ্যন্তরীণ ফ্ল্যাশওভারের শিকার হয়।

প্রশ্ন 2: গ্যাস ফুটো হার কি? আমার কি এর জীবদ্দশায় রিফিল করতে হবে?

উত্তর: প্রতি বছর 0.1% এর কম ফুটো হার নিশ্চিত করার জন্য আমাদের উত্পাদন প্রক্রিয়ার মধ্যে হিলিয়াম লিক পরীক্ষা অন্তর্ভুক্ত রয়েছে। স্বাভাবিক ক্রিয়াকলাপের অধীনে, 30 বছরের মধ্যে কোন গ্যাস রিফিলিং প্রয়োজন হয় না। একটি নিম্ন-চাপের অ্যালার্ম প্রাথমিক সতর্কতার জন্য ঐচ্ছিক বৈশিষ্ট্য হিসাবে অন্তর্ভুক্ত করা হয়েছে।

প্রশ্ন 3: কমপ্যাক্ট সিল করা সম্পূর্ণভাবে উত্তাপযুক্ত RMU আগুন-নিরাপদ?

উঃ হ্যাঁ। ট্যাঙ্কটি 2 মিমি পুরু স্টেইনলেস স্টীল দিয়ে তৈরি, এবং অভ্যন্তরীণ চাপ পরীক্ষা নিশ্চিত করে যে অভ্যন্তরীণ ত্রুটির বিরল ঘটনাতে, সামনে বা পাশে গরম গ্যাস বের না করে চাপটি রয়েছে। অগ্নি-সংবেদনশীল অ্যাপ্লিকেশনগুলির জন্য (যেমন, হাসপাতাল, ডেটা সেন্টার), আমরা একটি ঐচ্ছিক প্যাসিভ অগ্নি সুরক্ষা আবরণও অফার করি।

প্রশ্ন 4: আমি কি আমার বিদ্যমান SCADA সিস্টেমের সাথে এই RMU একত্রিত করতে পারি?

উত্তরঃ একেবারেই। কমপ্যাক্ট আরএমইউ মোটর চালিত অপারেটিং মেকানিজম, সহায়ক পরিচিতি এবং যোগাযোগ মডিউল (RS485, Modbus, IEC 61850 ঐচ্ছিক) সমর্থন করে। রিয়েল-টাইম অবস্থান, ত্রুটি এবং চাপের অবস্থা দূরবর্তীভাবে পর্যবেক্ষণ করা যেতে পারে।

প্রশ্ন 5: আপনার মধ্যে পার্থক্য কিআরএমইউএবং ঐতিহ্যগত বায়ু উত্তাপ ক্যাবিনেটের?

উত্তর: ঐতিহ্যবাহী এয়ার-ইনসুলেটেড ক্যাবিনেটের নিয়মিত পরিষ্কার, বড় ক্লিয়ারেন্স দূরত্ব এবং অ্যান্টি-কনডেনসেশন হিটিং প্রয়োজন। আমাদের কমপ্যাক্ট সিল সম্পূর্ণভাবে উত্তাপযুক্ত RMU এই সমস্ত প্রয়োজনীয়তাগুলিকে দূর করে — ছোট পদচিহ্ন, উচ্চতর নির্ভরযোগ্যতা এবং 10-20 বছরে মালিকানার মোট খরচ কম৷

প্রশ্ন 6: আপনি কি 12 মাসের ওয়ারেন্টি অফার করেন?

উত্তর: হ্যাঁ, আমরা একটি প্রদত্ত পরিষেবা চুক্তির অধীনে 24 বা 36 মাস পর্যন্ত প্রসারিত করার বিকল্প সহ চালানের তারিখ থেকে একটি আদর্শ 12-মাসের ওয়ারেন্টি অফার করি। ওয়ারেন্টি সময়কালে, কোনো উত্পাদন ত্রুটি মেরামত বা বিনামূল্যে প্রতিস্থাপন করা হয়.

উত্পাদন বিবরণ

ট্যাংক এবং সিলিং প্রক্রিয়া

কমপ্যাক্ট সিলড সম্পূর্ণভাবে ইনসুলেটেড RMU এর ট্যাঙ্কটি 2mm পুরু AISI 304 স্টেইনলেস স্টীল, লেজার-ওয়েল্ডেড এবং হিলিয়াম-লিক-টেস্টেড থেকে তৈরি করা হয়েছে। সিলিং হাইড্রোজেনেটেড নাইট্রিল রাবার (HNBR) দিয়ে তৈরি ডুয়াল ও-রিং ব্যবহার করে, যা বার্ধক্য বা ফাটল ছাড়াই 30 বছরেরও বেশি সময় ধরে স্থিতিস্থাপকতা বজায় রাখে। সমস্ত বুশিং আংশিক স্রাব দূর করতে এমবেডেড শিল্ড সহ ইপোক্সি-কাস্ট।

নিরোধক এবং চাপ বাধা

লোড-ব্রেক সুইচ SF6 গ্যাসে 0.04–0.05 MPa আপেক্ষিক চাপে কাজ করে। পাফার-টাইপ আর্ক এক্সটিংগুইশিং ডিজাইন 630A পর্যন্ত লোড কারেন্টের বাধা এবং তারের চার্জিং কারেন্ট তৈরি/ব্রেকিং নিশ্চিত করে। ঐচ্ছিক ভ্যাকুয়াম সার্কিট ব্রেকার মডিউলগুলি ট্রান্সফরমার সুরক্ষার জন্য উপলব্ধ, একটি "কম্বো" ইউনিট গঠনের জন্য বর্তমান-সীমাবদ্ধ ফিউজগুলির সাথে একীভূত।

অপারেটিং মেকানিজম

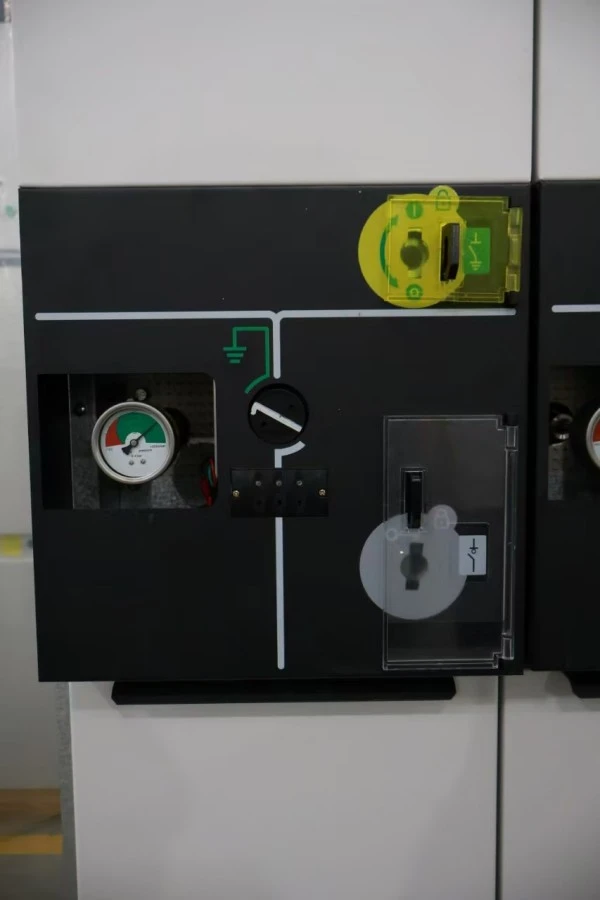

থ্রি-পজিশনের সুইচ (বন্ধ/ওপেন/আর্থেড) একটি স্প্রিং-সহায়ক যান্ত্রিক প্রক্রিয়া দ্বারা চালিত হয় একটি পরিষ্কার অবস্থান নির্দেশক। সমস্ত চলমান অংশগুলি ট্যাঙ্কের ভিতরে সিল করা হয়, অক্সিডেশন এবং ধুলো জমে থাকা দূর করে। সামনের প্যানেলে যান্ত্রিক ইন্টারলক প্রতিরোধ করা রয়েছে:

1. লোড সুইচ বন্ধ হয়ে গেলে আর্থ সুইচ বন্ধ করা

2. আর্থ সুইচ খোলা থাকলে তারের বগির কভার খোলা

তারের সংযোগ এবং আর্থিং

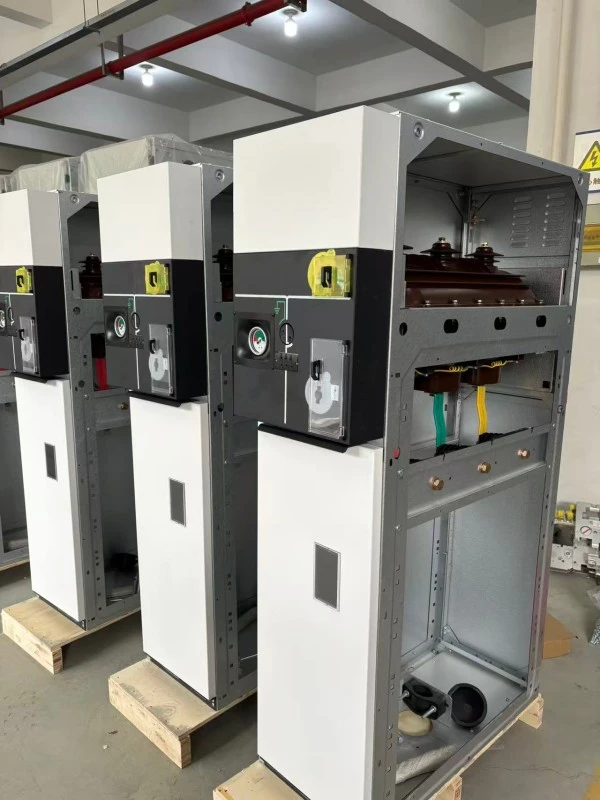

তারের বগি স্ট্রেস শঙ্কু সমর্থন সহ একক বা সমান্তরাল তারের জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড তারের বাক্স তাপ-সঙ্কুচিত বা ঠান্ডা-সঙ্কুচিত সমাপ্তি গ্রহণ করে। একটি সমন্বিত কপার আর্থ বার সমস্ত ইউনিটের মধ্য দিয়ে চলে, নিরাপত্তা সম্মতির জন্য ডুয়াল আর্থিং পয়েন্ট সহ।

গুণমান এবং পরীক্ষার নিশ্চয়তা

প্রতিটি কমপ্যাক্ট সিল সম্পূর্ণভাবে উত্তাপযুক্ত RMU চালানের আগে রুটিন পরীক্ষার মধ্য দিয়ে যায়:

● প্রধান সার্কিট প্রতিরোধের পরিমাপ

● পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা (12kV এর জন্য 42kV/1min; 24kV এর জন্য 65kV/1min)

● লাইটনিং ইমপালস টেস্ট (12kV এর জন্য 75kV পিক; 24kV এর জন্য 125kV পিক)

● গ্যাস লিকেজ পরীক্ষা (হিলিয়াম ভর স্পেকট্রোমেট্রি)

● যান্ত্রিক অপারেশন পরীক্ষা (200 চক্র)

● আংশিক স্রাব পরিমাপ (<5pC)

● অভ্যন্তরীণ আর্ক যাচাইকরণ (টাইপ টেস্ট, তৃতীয় পক্ষের ল্যাব দ্বারা সম্পাদিত)

● সমস্ত পণ্য IEC 62271-200, GB 3906, GB/T 11022, এবং GB/T 3804 মেনে চলে৷

প্যাকেজিং এবং ডেলিভারি

প্যাকেজিং: শক-প্রুফ ফেনা এবং আর্দ্রতা বাধা সহ কাঠের রপ্তানি ক্রেট। প্রতিটি ইউনিট পৃথকভাবে ডেসিক্যান্ট ব্যাগ সহ ভ্যাকুয়াম-সিলযুক্ত প্লাস্টিকের মধ্যে মোড়ানো হয়।

আনুষাঙ্গিক: অপারেশন হ্যান্ডেল, আর্থিং কিট, অতিরিক্ত ও-রিং, তারের লগ এবং ইনস্টলেশন ম্যানুয়াল।

ডেলিভারি: FOB সাংহাই বা নিংবো। অর্ডার নিশ্চিতকরণের 25-35 দিন পর স্ট্যান্ডার্ড ডেলিভারি। জরুরী প্রকল্পের জন্য এয়ার ফ্রেট উপলব্ধ।
