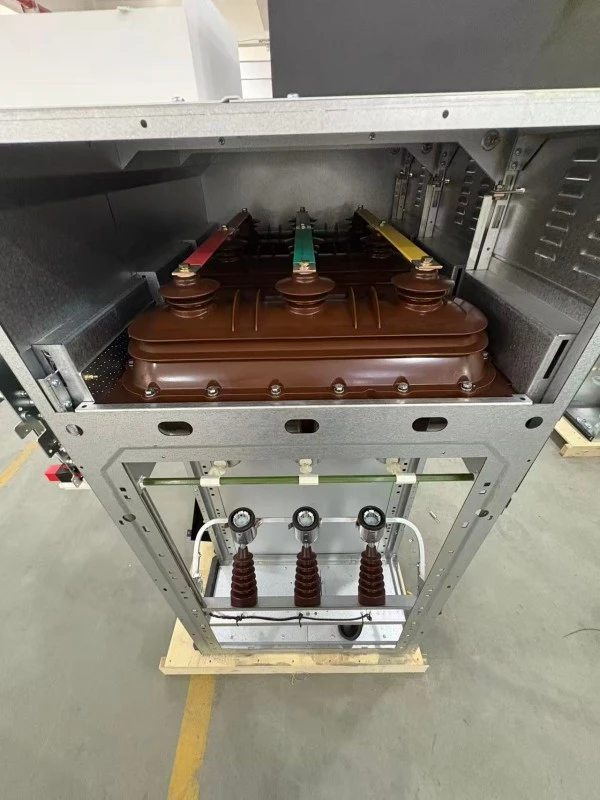

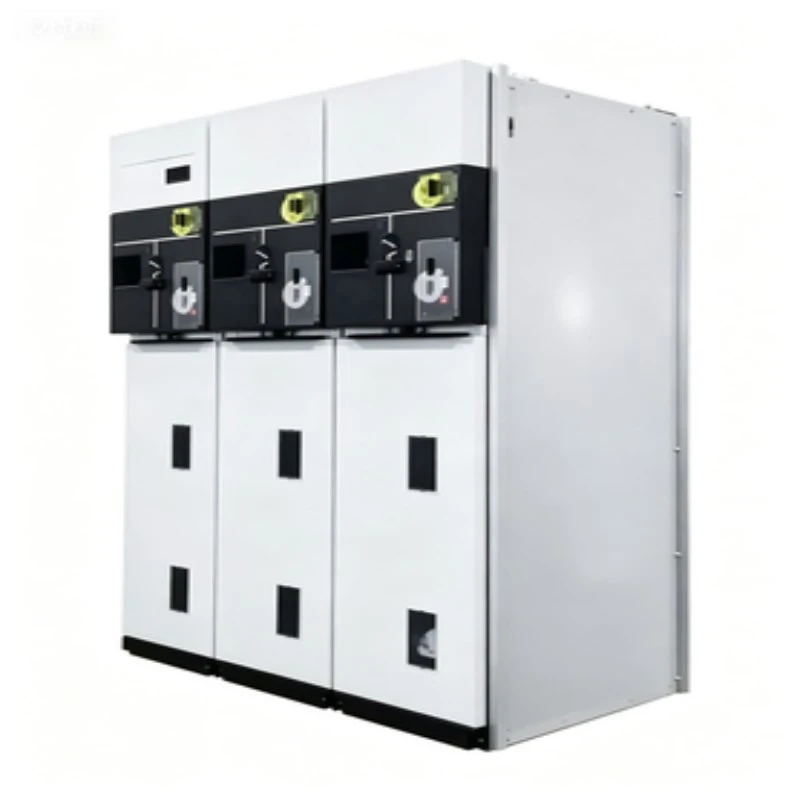

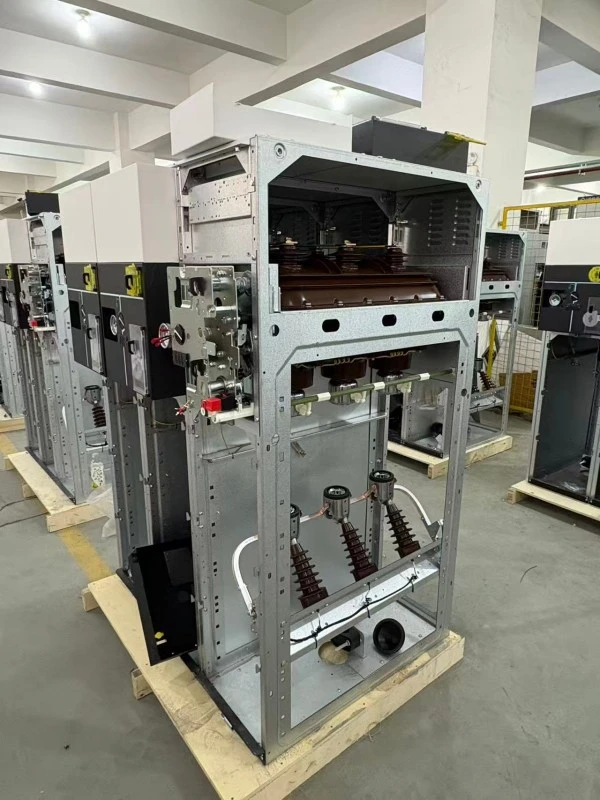

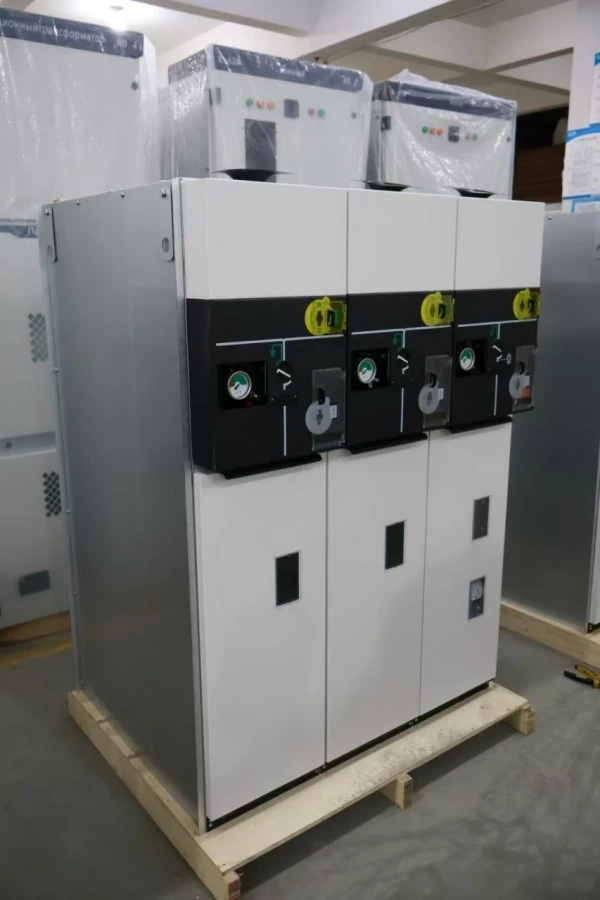

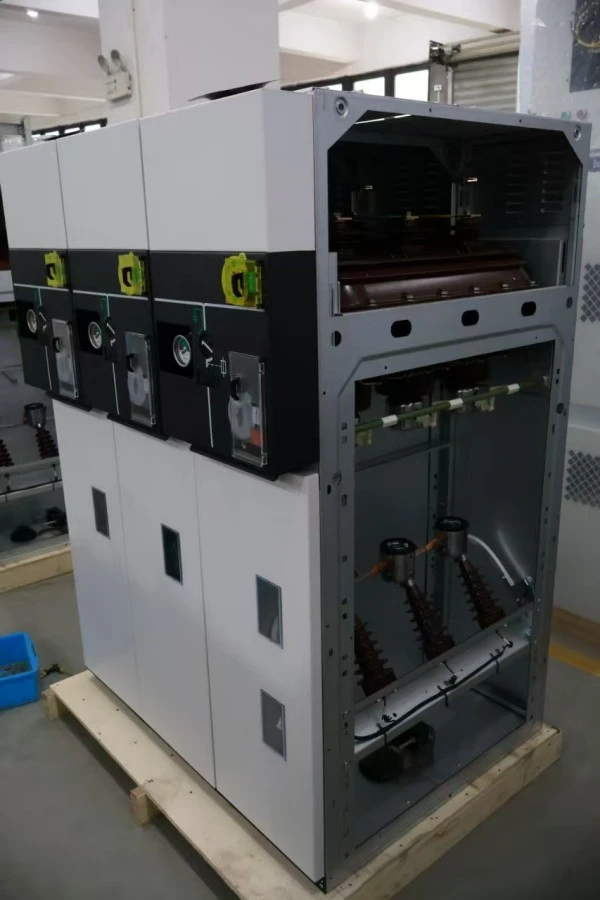

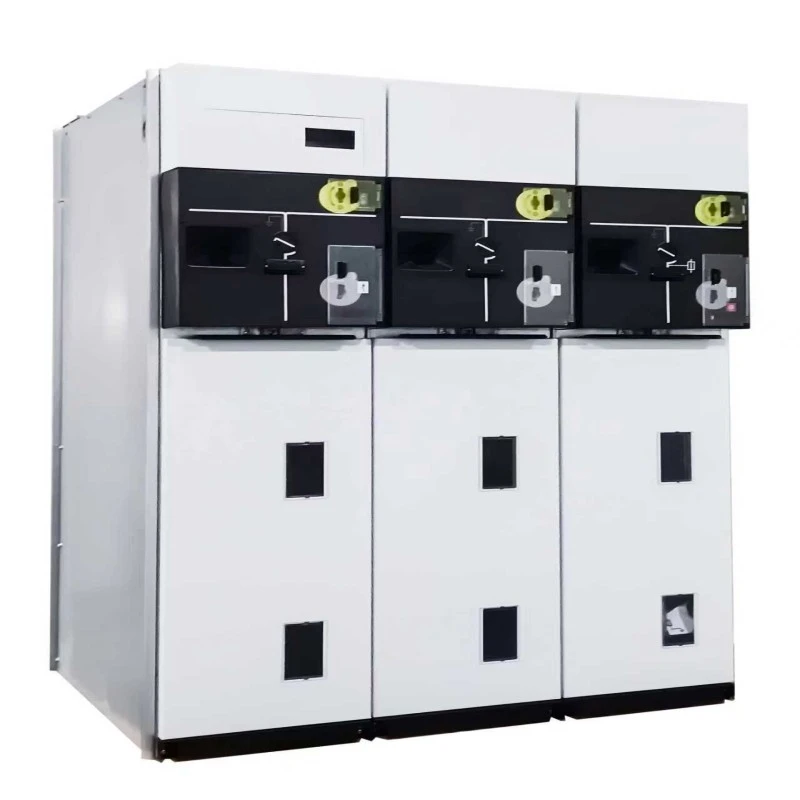

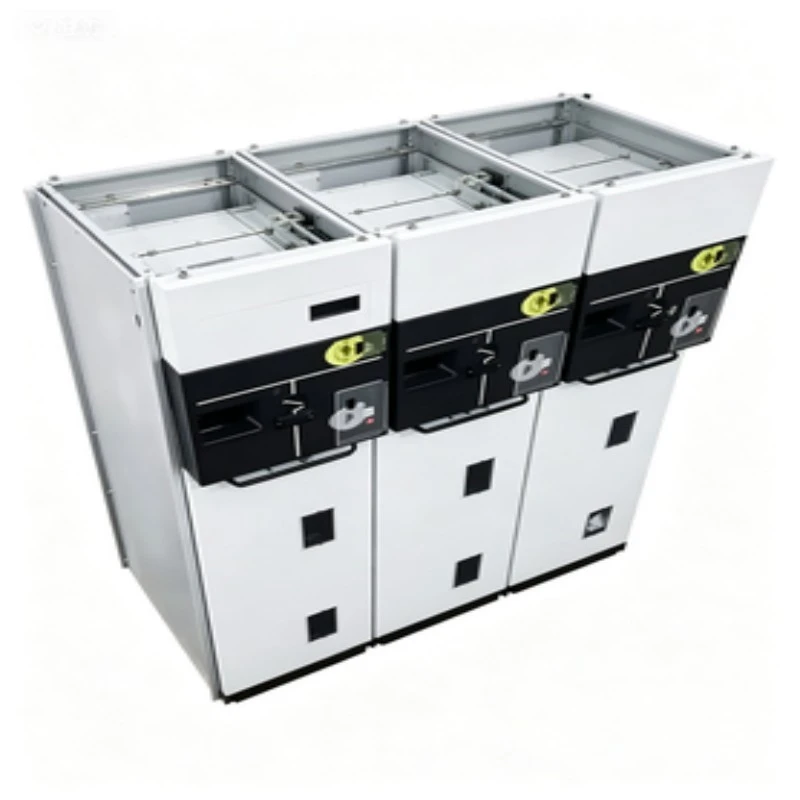

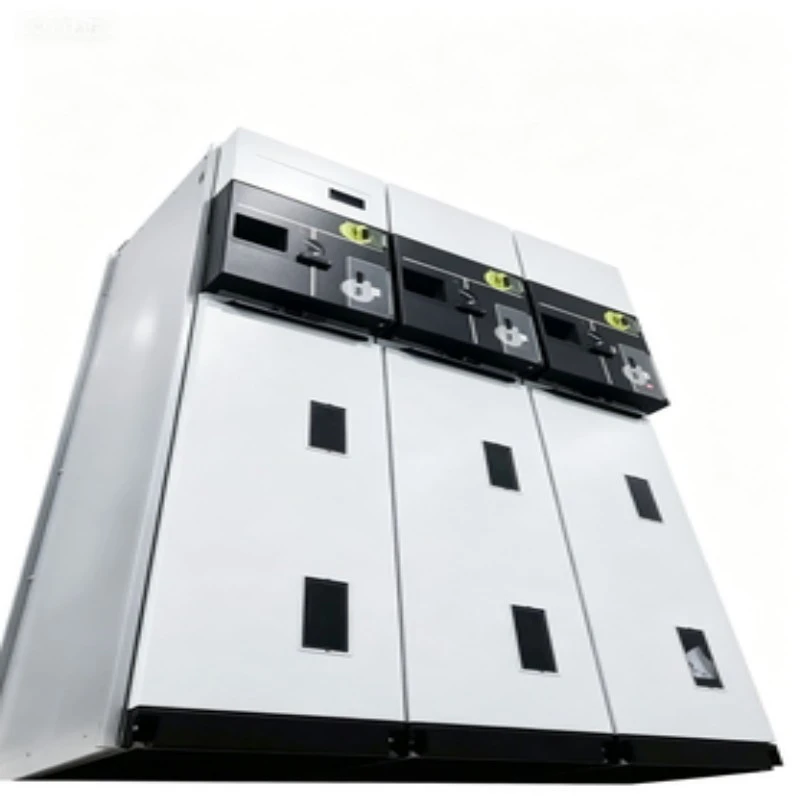

রিং প্রধান ইউনিট Sf6 প্রত্যাহারযোগ্য সুইচগিয়ার

রিং প্রধান ইউনিট SF6 প্রত্যাহারযোগ্য সুইচগিয়ার কি?

দসুইচগিয়ারএকটি ফ্যাক্টরি-এসেম্বল, ধাতু-ঘেরা, SF6 ইনসুলেটেড সুইচগিয়ার যা মাঝারি ভোল্টেজ রিং নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে (24kV/36kV পর্যন্ত)। স্থির ধরনের থেকে ভিন্নআরএমইউ, এই প্রত্যাহারযোগ্য সংস্করণে অপসারণযোগ্য ট্রাক-মাউন্টেড সুইচিং ডিভাইসগুলি রয়েছে---সাধারণত একটি ভ্যাকুয়াম সার্কিট ব্রেকার বা SF6 লোড ব্রেক সুইচ যা সম্পূর্ণ বাসবারকে ডি-এনার্জাইজ না করে রক্ষণাবেক্ষণ, পরিদর্শন, বা প্রতিস্থাপনের জন্য ঘের থেকে শারীরিকভাবে রোল করা যেতে পারে।

এটা কি করতে পারে?

এই রিং মেইন ইউনিট SF6 প্রত্যাহারযোগ্য সুইচগিয়ার পাওয়ার ডিস্ট্রিবিউশনে তিনটি গুরুত্বপূর্ণ কাজ করে:

1. রিং নেটওয়ার্ক সংযোগ---আগত ফিডার দুটি দিক থেকে সংযোগ করে, অপ্রয়োজনীয় বিদ্যুৎ সরবরাহ সক্ষম করে।

2. ট্রান্সফরমার সুরক্ষা---একীভূত ফিউজ বা সার্কিট ব্রেকার ব্যবহার করে 2500kVA পর্যন্ত ডিস্ট্রিবিউশন ট্রান্সফরমার সুইচ এবং সুরক্ষিত করে।

3. রক্ষণাবেক্ষণের জন্য বিচ্ছিন্নতা---প্রত্যাহারযোগ্য প্রক্রিয়াটি একটি দৃশ্যমান ব্রেকিং গ্যাপ প্রদান করে, যা নিম্নধারায় কাজ করা কর্মীদের জন্য পরম নিরাপত্তা নিশ্চিত করে।

4. ফল্ট বাধা---25kA পর্যন্ত শর্ট-সার্কিট স্রোতকে বাধা দেয়।

5. তারের পরীক্ষা এবং গ্রাউন্ডিং---আর্থ সুইচ এবং তারের পরীক্ষা পোর্ট নিরাপদ তারের কাজ করার অনুমতি দেয়।

Lugao Power থেকে প্রতিটি SF6 RMU সুইচগিয়ার IEC 62271-200 মেনে চলে, যা লোড মেক/ব্রেক ক্ষমতা এবং ফল্ট কারেন্ট উভয়ই কমপ্যাক্ট ফুটপ্রিন্টে প্রতিরোধ করে (প্রতি প্যানেলের প্রস্থ 450 মিমি কম)।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

দ্রষ্টব্য: নির্বাচিত কনফিগারেশন অনুযায়ী প্রযুক্তিগত পরামিতি পরিবর্তিত হতে পারে। চূড়ান্ত প্রযুক্তিগত ডেটা শীটের জন্য অনুগ্রহ করে লুগাও পাওয়ারের সাথে যোগাযোগ করুন।

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

ফিচার প্রশ্নোত্তর - প্রত্যাহারযোগ্য সুবিধা বোঝা

প্রশ্ন 1: একটি নির্দিষ্ট RMU থেকে প্রত্যাহারযোগ্য ডিজাইনকে কী ভাল করে তোলে?

উত্তর: সুইচগিয়ার রক্ষণাবেক্ষণের জন্য একটি নির্দিষ্ট RMU-এর সম্পূর্ণ প্যানেল ডি-এনার্জাইজেশন প্রয়োজন। একটি রিং প্রধান ইউনিট sf6 প্রত্যাহারযোগ্য সুইচগিয়ারের সাথে, আপনি কেবল সুইচিং মডিউলটিকে "সংযোগ বিচ্ছিন্ন" বা "পরীক্ষা" অবস্থানে নিয়ে যান। বাসবার লাইভ থাকে, এবং ডাউনস্ট্রিম সার্কিটগুলি নিরাপদে পরিষেবা দেওয়া যেতে পারে। ডাউনটাইম ঘন্টা থেকে মিনিটে কমে যায়।

প্রশ্ন 2: আমি কীভাবে জানব যে প্রত্যাহারযোগ্য ট্রাকটি সঠিক অবস্থানে আছে?

উত্তর: লুগাও পাওয়ারের ডিজাইনে তিনটি স্বতন্ত্র যান্ত্রিক অবস্থান রয়েছে---সংযুক্ত, পরীক্ষা এবং সংযোগ বিচ্ছিন্ন---প্রত্যেকটিতে স্পর্শকাতর প্রতিক্রিয়া, ট্রাকের ভিজ্যুয়াল সূচক এবং দূরবর্তী SCADA পর্যবেক্ষণের জন্য সহায়ক পরিচিতি রয়েছে। ট্রাক প্রত্যাহার করা হলে একটি নিরাপত্তা শাটার স্বয়ংক্রিয়ভাবে নির্দিষ্ট পরিচিতিগুলিকে কভার করে।

প্রশ্ন 3: এই প্রত্যাহারযোগ্য ডিজাইনে কি SF6 গ্যাস রক্ষণাবেক্ষণ-মুক্ত?

উঃ হ্যাঁ। SF6 ট্যাঙ্কটি জীবনের জন্য সিল করা হয়েছে (সাধারণ অবস্থায় ≥30 বছর)। প্রত্যাহারযোগ্য প্রক্রিয়াটি কম-ভোল্টেজের বগি বা সামনের ট্রাক এলাকায় অবস্থিত - গ্যাস ট্যাঙ্কের ভিতরে নয়। অতএব, সুইচ প্রত্যাহার করা SF6 চাপ বা অস্তরক অখণ্ডতা বিরক্ত করে না। এটি SF6 প্রত্যাহারযোগ্য রিং প্রধান ইউনিটের একটি মূল পার্থক্যযোগ্য।

প্রশ্ন 4: এই আরএমইউ কি রিমোট কন্ট্রোল সমর্থন করে?

উঃ হ্যাঁ। প্রত্যাহারযোগ্য ট্রাকগুলি মোটর চালিত প্রক্রিয়া এবং অবস্থান প্রতিক্রিয়া সেন্সরগুলির সাথে লাগানো যেতে পারে, যা সম্পূর্ণ রিমোট র্যাকিং ইন/আউট সক্ষম করে - IEC 61850 GOOSE মেসেজিংয়ের সাথে সামঞ্জস্যপূর্ণ।

SF6 উত্তাপযুক্ত সুইচগিয়ারের জন্য উপযুক্ত অ্যাপ্লিকেশন

উত্পাদন বিবরণ

প্রতিটি রিং প্রধান ইউনিট sf6 প্রত্যাহারযোগ্য সুইচগিয়ার আমাদের ISO 9001 প্রত্যয়িত সুবিধায় নির্দিষ্ট এবং প্রত্যাহারযোগ্য ভেরিয়েন্টের জন্য ডেডিকেটেড সমাবেশ লাইন সহ উত্পাদিত হয়।

মূল উত্পাদন পদক্ষেপ:

1. ট্যাঙ্ক ফ্যাব্রিকেশন---3 মিমি স্টেইনলেস স্টীল, রোবোটিক লেজার ওয়েল্ডিং, 100% হিলিয়াম লিক টেস্ট (লিক রেট <1×10⁻⁶ mbar·L/s)।

2. SF6 প্রক্রিয়াকরণ---শিশির বিন্দু দিয়ে ভ্যাকুয়াম ফিলিং ≤ -50°C, চাপ 20°C রেফারেন্সে ক্রমাঙ্কিত।

3. প্রত্যাহারযোগ্য ট্রাক সমাবেশ---নির্ভুল গাইড রেল, অ্যান্টি-ঘর্ষণ রোলার, স্ব-সারিবদ্ধ প্রাথমিক পরিচিতি (সিলভার-প্লেটেড কপার, 12μm বেধ)।

4. ইন্টারলক টিউনিং---যান্ত্রিক ইন্টারলকগুলি যাচাই করতে প্রতিটি ইউনিট 200টি সন্নিবেশ/প্রত্যাহার চক্রের মধ্য দিয়ে যায়।

5. উচ্চ ভোল্টেজ পরীক্ষা---পাওয়ার ফ্রিকোয়েন্সি সহ্য করা: 42kV/1min (12kV ইউনিট); আংশিক স্রাব <5pC 1.2Ur এ।

6. তাপমাত্রা বৃদ্ধি পরীক্ষা---1.1× রেট করা বর্তমান, মান সীমার মধ্যে সমস্ত পয়েন্ট।

7. অনন্য ক্রমিক নম্বর---সম্পূর্ণ সন্ধানযোগ্যতার জন্য ঘের এবং প্রত্যাহারযোগ্য ট্রাক উভয়ের উপর খোদাই করা।

মান নিয়ন্ত্রণ চেকপয়েন্ট

প্যাকেজিং

প্রতিটি রিং প্রধান ইউনিট sf6 প্রত্যাহারযোগ্য সুইচগিয়ার প্যানেল রপ্তানির জন্য পৃথকভাবে প্যাক করা হয়:

ক্রেটে চিহ্ন:

1. "SF6 গ্যাস ভরা - নামবেন না"

2. "প্রত্যাহারযোগ্য ট্রাক ভিতরে - যত্ন সহকারে পরিচালনা করুন"

3. মাধ্যাকর্ষণ কেন্দ্র, উত্তোলন পয়েন্ট, ভঙ্গুর লেবেল

প্রত্যাহারযোগ্য ট্রাকটি ক্ষতি রোধ করতে প্যানেলের ভিতরে (সংযোগ বিচ্ছিন্ন অবস্থায়) পাঠানো হয়। একাধিক ট্রাকের সাথে অর্ডারের জন্য, ঐচ্ছিক পৃথক প্যাকেজিং উপলব্ধ।

বিক্রয়োত্তর এবং ওয়ারেন্টি

ওয়ারেন্টি সময়কাল:

কমিশনিং তারিখ থেকে 12 মাস বা চালানের তারিখ থেকে 18 মাস (যেটি প্রথমে ঘটবে)।

কি কভার করা হয়:

1. প্রত্যাহারযোগ্য ট্রাক, ইন্টারলক, শাটার সহ সমস্ত যান্ত্রিক অংশ

2. SF6 গ্যাস সিস্টেম (গ্রাহকের লিকেজের কারণে গ্যাস রিফিল ছাড়া)

3. প্রাথমিক এবং মাধ্যমিক পরিচিতি

4. আর্থ সুইচ মেকানিজম

যা আচ্ছাদিত নয়:

1. অনুপযুক্ত প্রত্যাহার/প্রবেশের সময় ক্ষতি

2. বহিরাগত তারের পরিবর্তন

3. প্রকৃতির কাজ (বন্যা, বজ্রপাত)

4. ভোগ্য সামগ্রী (ফিউজ, ইন্ডিকেটর ল্যাম্প)

সেবা প্রতিশ্রুতি:

1. প্রযুক্তিগত অনুসন্ধানের প্রতিক্রিয়া: 2 ঘন্টার মধ্যে (কাজের দিন)

2. খুচরা যন্ত্রাংশ প্রেরণ: 24 ঘন্টার মধ্যে

3. দূরবর্তী সমস্যা সমাধান: বিনামূল্যে ভিডিও কল সমর্থন

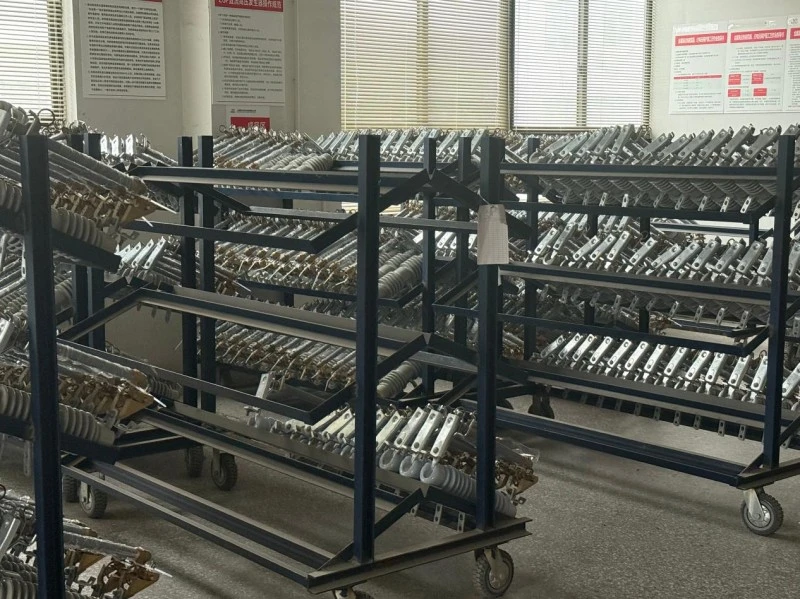

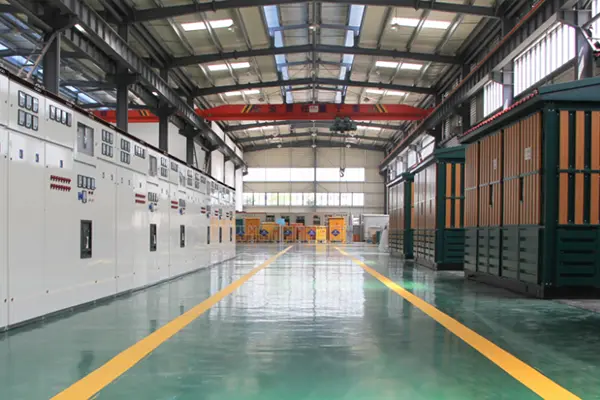

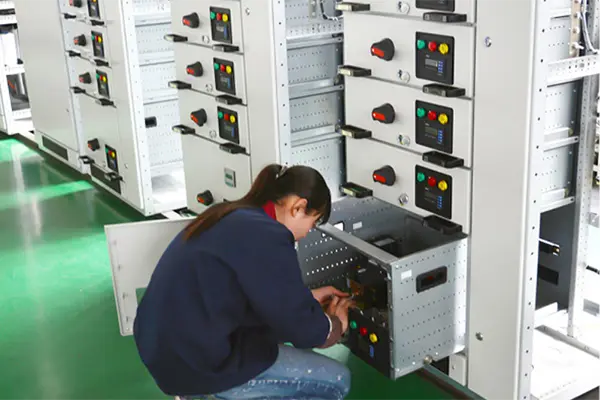

উত্পাদন এবং মান নিয়ন্ত্রণ

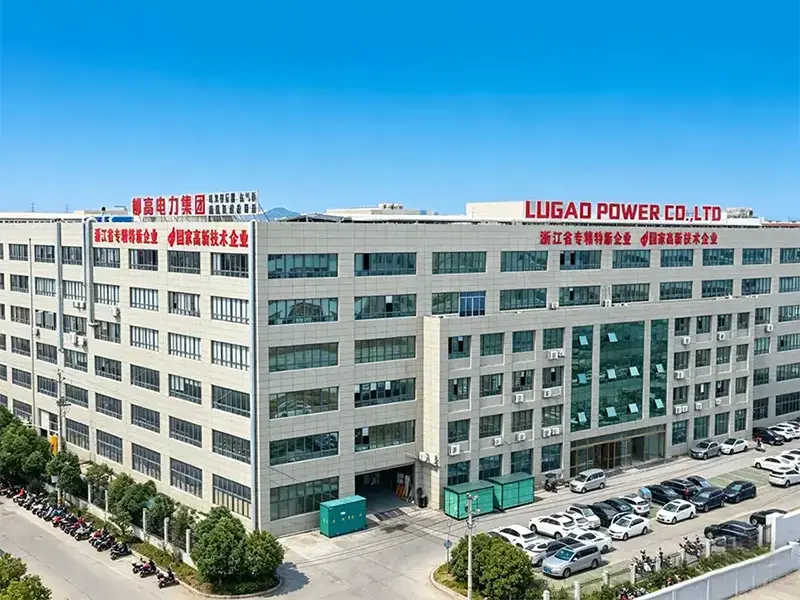

Lugao Power Co., Ltd. ট্রান্সফরমার সহ উচ্চ, মাঝারি এবং নিম্ন-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সরঞ্জামগুলির গবেষণা ও উন্নয়ন এবং উত্পাদনে বিশেষজ্ঞ,সুইচগিয়ার, সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী এবং সম্পর্কিত বৈদ্যুতিক পণ্য।
