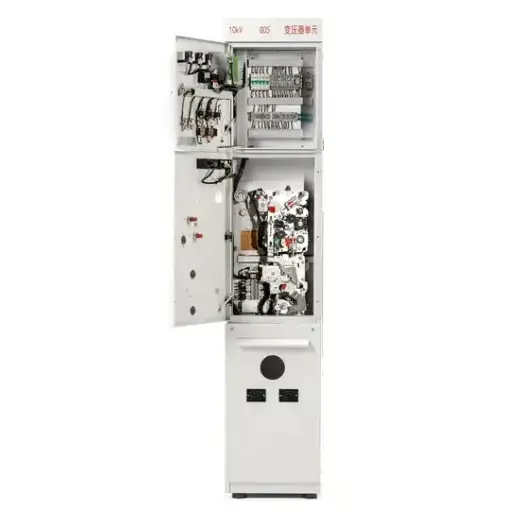

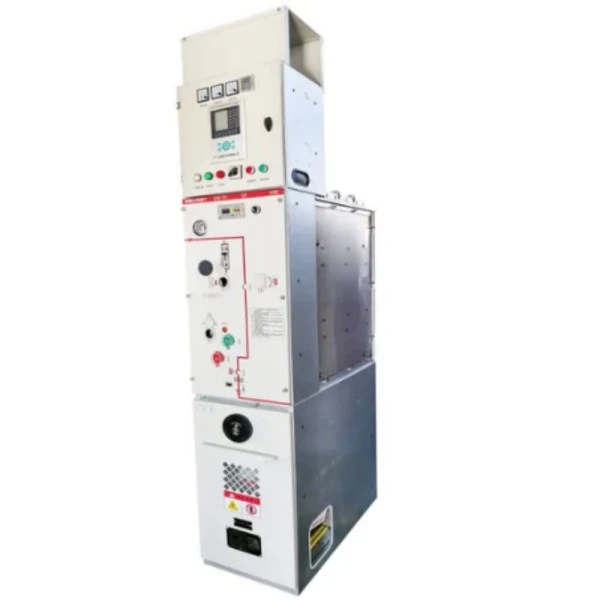

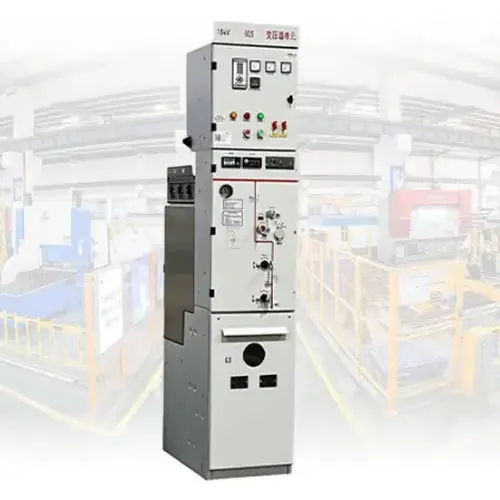

VCB সহ RMU MV HV ইনসুলেটেড সুইচগিয়ার প্যানেল

এটা কি?

VCB সহ আরএমইউ এমভি এইচভি ইনসুলেটেড সুইচগিয়ার প্যানেল হল ফ্যাক্টরি-এসেম্বল করা, মেটাল-ঘেরা বৈদ্যুতিক বন্টন ডিভাইসরিং প্রধান ইউনিট (RMU)ভ্যাকুয়াম সার্কিট ব্রেকার (VCB) প্রযুক্তির সাথে কার্যকারিতা। RMU রিং নেটওয়ার্ক কনফিগারেশন সক্ষম করে—পাওয়ার যেকোনো দিক থেকে প্রবাহিত হতে পারে, সরবরাহের ধারাবাহিকতা নিশ্চিত করে। VCB, একটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারে রাখা, ত্রুটি দেখা দিলে মিলিসেকেন্ডের মধ্যে আর্কগুলি নিভিয়ে দেয়।

RMU (রিং প্রধান ইউনিট) একটি কমপ্যাক্ট সুইচগিয়ার সমাবেশকে বোঝায় যা লুপ করা বৈদ্যুতিক নেটওয়ার্কগুলির জন্য ডিজাইন করা হয়েছে। রেডিয়াল ডিস্ট্রিবিউশন সিস্টেমের বিপরীতে যেখানে একটি একক ত্রুটি সমগ্র ডাউনস্ট্রিম লোডের শক্তিকে কমিয়ে দিতে পারে, একটি RMU আপনাকে একটি রিং কনফিগারেশন তৈরি করতে সক্ষম করে: শক্তি উভয় দিক থেকে প্রবাহিত হতে পারে। যখন একটি বিভাগে একটি ত্রুটি দেখা দেয়, তখন আপনি কেবল সেই বিভাগটিকে বিচ্ছিন্ন করেন যখন বাকি নেটওয়ার্কগুলি বিকল্প ফিড থেকে শক্তি গ্রহণ করতে থাকে।

ভিসিবি (ভ্যাকুয়াম সার্কিট ব্রেকার) এই প্যানেলের সুরক্ষা ব্যবস্থার কেন্দ্রবিন্দু। একটি সিল করা ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে, সার্কিট ব্রেকারটি মিলিসেকেন্ডের মধ্যে বৈদ্যুতিক আর্কগুলি নিভিয়ে দিতে পারে যখন কোনও ত্রুটি ঘটে। ইন্টারপ্টারের ভিতরে কোন বায়ু বা তেল না থাকায়, চাপটি প্রায় তাৎক্ষণিকভাবে নিভিয়ে ফেলা হয়, যা ডাউনস্ট্রিম সরঞ্জামের ক্ষতি কম করে এবং যোগাযোগের আয়ু বাড়ায়।

MV HV ইনসুলেটেড সুইচগিয়ার ইঙ্গিত করে যে এই পণ্যটি মাঝারি ভোল্টেজ থেকে উচ্চ ভোল্টেজ পরিসরে কাজ করে (সাধারণত 12kV থেকে 40.5kV) এবং পরিবেশ থেকে জীবন্ত অংশগুলিকে বিচ্ছিন্ন করার জন্য উন্নত ইনসুলেশন প্রযুক্তি-হয় SF6 গ্যাস বা কঠিন ডাইলেকট্রিক ব্যবহার করে।

এটা কি করতে পারে?

1. পাওয়ার ডিস্ট্রিবিউশন কন্ট্রোল - ম্যানুয়ালি বা SCADA এর মাধ্যমে সার্কিট চালু/বন্ধ করুন

2. ফল্ট সুরক্ষা - 31.5kA পর্যন্ত শর্ট-সার্কিট স্রোত বাধা দেয়

3. নেটওয়ার্ক আইসোলেশন - রক্ষণাবেক্ষণের জন্য নিরাপদে গ্রাউন্ড আউটগোয়িং তারগুলি

এই প্যানেলটি ইউটিলিটি, শিল্প কারখানা এবং বাণিজ্যিক ভবনগুলিকে সম্পূর্ণ কর্মীদের নিরাপত্তা বজায় রেখে প্রায় শূন্য-ডাউনটাইম অর্জন করতে সক্ষম করে। VCB সহ প্রতিটি RMU MV HV ইনসুলেটেড সুইচগিয়ার প্যানেল কঠোরতম পরিবেশে পারফর্ম করার জন্য তৈরি করা হয়েছে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

মূল বৈশিষ্ট্য

ইন্টিগ্রেটেড ভিসিবি সুরক্ষা---ফিউজ সহ স্ট্যান্ডার্ড আরএমইউগুলির বিপরীতে, ভিসিবি সহ আমাদের আরএমইউ এমভি এইচভি ইনসুলেটেড সুইচগিয়ার প্যানেল ফুল-রেট ফল্ট বাধা প্রদান করে। ভ্যাকুয়াম ইন্টারপ্টার এর সারাজীবন রক্ষণাবেক্ষণের প্রয়োজন হয় না।

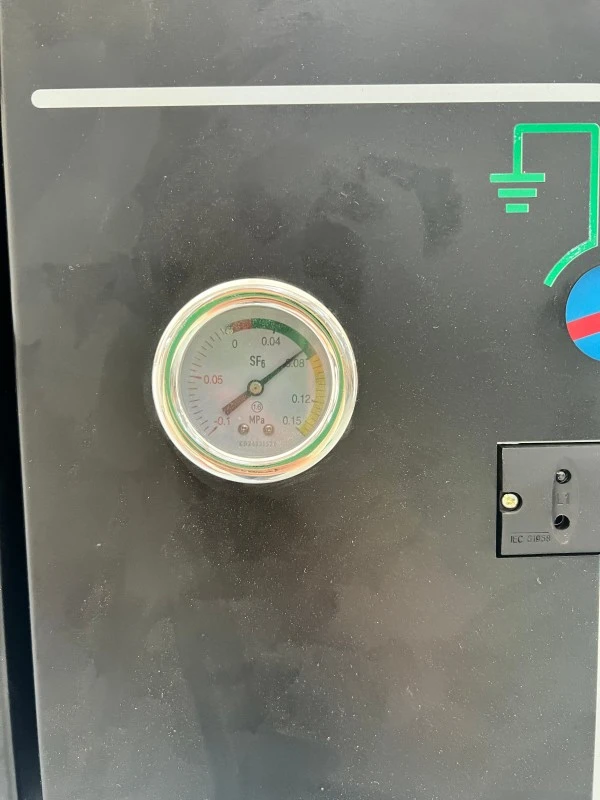

সিল করা SF6 ইনসুলেশন ট্যাঙ্ক---সমস্ত লাইভ অংশগুলি <0.1% বার্ষিক ফুটো সহ একটি 3mm স্টেইনলেস স্টিলের ট্যাঙ্কে রাখা হয়৷ কোনও পরিষ্কার করা নেই, কোনও নিরোধক পরীক্ষা নেই, ধুলো বা লবণের কুয়াশার কোনও এক্সপোজার নেই।

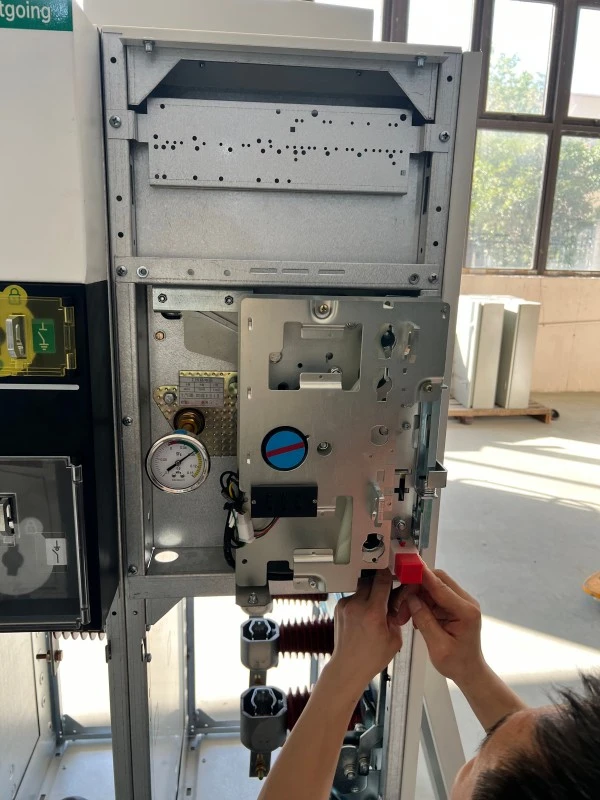

থ্রি-পজিশন সুইচ-ডিসকানেক্টর ভুল ক্রম রোধ করতে যান্ত্রিক ইন্টারলকিং সহ সংযুক্ত, সংযোগ বিচ্ছিন্ন এবং গ্রাউন্ডেড অবস্থানের অফার করে।

অভ্যন্তরীণ আর্ক উইথস্ট্যান্ড---অপারেটর থেকে গরম গ্যাসগুলিকে দূরে সরিয়ে চাপ ত্রাণ সহ 20kA/1s এ পরীক্ষা করা হয়েছে।

কমপ্যাক্ট ফুটপ্রিন্ট---এয়ার-ইনসুলেটেড সুইচগিয়ারের চেয়ে 30-50% কম মেঝে জায়গা দখল করে, যা স্থান-সীমাবদ্ধ সাবস্টেশনের জন্য আদর্শ।

রিমোট মনিটরিং---স্ট্যান্ডার্ড অক্জিলিয়ারী পরিচিতি প্লাস ঐচ্ছিক মডবাস বা IEC 61850 যোগাযোগ।

অ্যাপ্লিকেশন

● শহুরে বিদ্যুৎ বিতরণ (বেসমেন্ট সাবস্টেশন, বাণিজ্যিক কমপ্লেক্স)

● বায়ু এবং সৌর খামার (কম্পন, তাপমাত্রা চরম সহ্য করে)

● শিল্প কারখানা (ইস্পাত, সিমেন্ট, পেট্রোকেমিক্যাল)

● ডেটা সেন্টার (স্তর III/IV আপটাইম প্রয়োজনীয়তা)

● রেলওয়ে ট্র্যাকশন সাবস্টেশন (25kV সিস্টেম)

● মাইনিং অপারেশন (ধুলোবালি, আর্দ্র পরিবেশ)

প্রশ্নোত্তর বৈশিষ্ট্য

প্রশ্ন: লোড-ব্রেক সুইচ থেকে ভিসিবি কীভাবে আলাদা?

উত্তর: একটি লোড-ব্রেক সুইচ শুধুমাত্র স্বাভাবিক লোড স্রোতকে বাধা দেয়। এই আরএমইউ এমভি এইচভি ইনসুলেটেড সুইচগিয়ার প্যানেলে ভিসিবি ভিসিবি সহ 31.5kA পর্যন্ত ফল্ট কারেন্টকে মিলিসেকেন্ডে বাধা দেয়, কোনও আয়নযোগ্য মাধ্যম ছাড়াই ভ্যাকুয়াম ইন্টারপ্টার ব্যবহার করে।

উত্পাদন বিবরণ

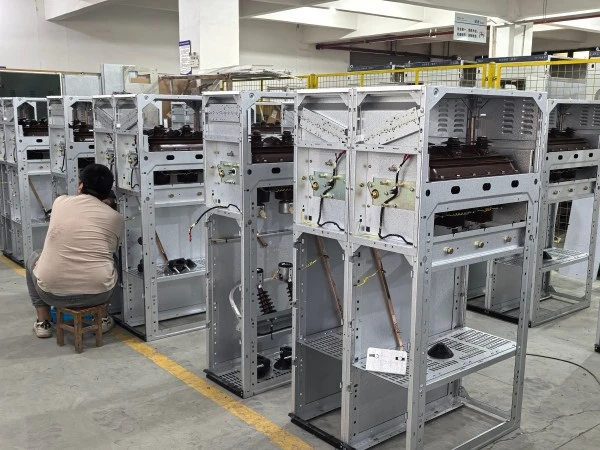

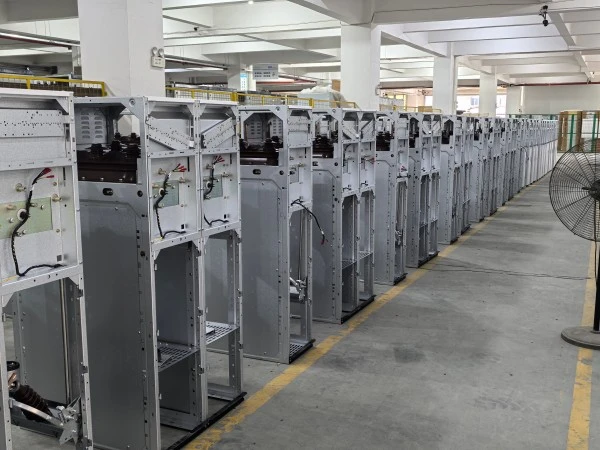

উত্পাদন প্রক্রিয়া

● ট্যাঙ্ক তৈরি---লেজার-কাট 316L স্টেইনলেস স্টীল, রোবট-ঢালাই, এক্স-রে পরিদর্শন, 24 ঘন্টার জন্য 0.4MPa এ চাপ-পরীক্ষিত।

● ভ্যাকুয়াম ইন্টারাপ্টার অ্যাসেম্বলি---প্রতিটি ইন্টারপ্টার 70kV এসি হাই-ভোল্টেজ পরীক্ষা এবং যোগাযোগ প্রতিরোধের পরিমাপ করে।

● SF6 প্রসেসিং---ট্যাঙ্কটি <10Pa-এ খালি করা হয়েছে, তারপর SF6 গ্যাসে ভরা (>99.97% বিশুদ্ধতা, শিশির বিন্দু <-50°C)। হ্যালোজেন স্নিফার সমস্ত সীল পরীক্ষা করে।

● পরীক্ষা---যান্ত্রিক সহনশীলতা (1,000 চক্র), অস্তরক (70kV/1মিনিট), আংশিক স্রাব (<5pC), এবং অভ্যন্তরীণ আর্ক (20kA/1s) পরীক্ষা।

গুণমান নিশ্চিতকরণ এবং সার্টিফিকেশন

কেন লুগাও পাওয়ার বেছে নিন?

ফিউজ সহ VCB বনাম RMU সঙ্গে RMU

সাধারণভাবে, VCB RMU গুলি মাঝারি- এবং বড়-ক্ষমতার পাওয়ার ডিস্ট্রিবিউশন সিস্টেমগুলির জন্য সুপারিশ করা হয় যার জন্য ঘন ঘন স্যুইচিং অপারেশন, উন্নত সুরক্ষা এবং দূরবর্তী পর্যবেক্ষণ প্রয়োজন। Fuse RMUs হল ট্রান্সফরমার সুরক্ষা এবং অপেক্ষাকৃত স্থিতিশীল লোড সহ ছোট বিতরণ নেটওয়ার্কগুলির জন্য একটি সাশ্রয়ী সমাধান।

প্যাকেজিং, শিপিং এবং বিক্রয়োত্তর

প্যাকেজিং

1. VCI ফিল্ম ভিতরের মোড়ানো + ফেনা প্যাডিং + 9 মিমি পাতলা পাতলা কাঠের ক্রেট

2. পরিবহনের জন্য SF6 চাপ 0.05MPa এ কমে গেছে

বিক্রয়োত্তর এবং ওয়ারেন্টি

1. ওয়ারেন্টি সময়কাল: কমিশনিং থেকে 12 মাস বা চালান থেকে 18 মাস, যেটি প্রথমে আসে।

2. কভারেজ: উপাদান/কাজের ত্রুটি, লিকের জন্য SF6 রিফিল>0.5%/বছর, VCB ভ্যাকুয়াম লস।

3. বর্জন: ভুল ইনস্টলেশন, ফোর্স ম্যাজেউর, অননুমোদিত পরিবর্তন, ভোগ্য সামগ্রী।

পরিষেবা:

1. বিনামূল্যে দূরবর্তী সমস্যা সমাধান (24-ঘন্টা প্রতিক্রিয়া)

2. খুচরা যন্ত্রাংশ 48 ঘন্টার মধ্যে প্রেরণ (আঞ্চলিক গুদাম)

3. বর্ধিত ওয়ারেন্টি উপলব্ধ (2, 3, বা 5 বছর)

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: আপনি টাইপ টেস্ট রিপোর্ট এবং FAT প্রদান করতে পারেন?

উঃ হ্যাঁ। IEC টাইপ পরীক্ষার রিপোর্ট পাওয়া যায়। আমাদের Zhejiang কারখানায় কারখানা গ্রহণযোগ্যতা পরীক্ষা স্বাগত জানাই। তৃতীয় পক্ষের পরিদর্শন (SGS, BV) গ্রাহকের খরচে উপলব্ধ।

প্রশ্ন 2: কিভাবে ওয়ারেন্টি দাবি আন্তর্জাতিকভাবে পরিচালিত হয়?

উত্তর: ইমেল ফটো/ভিডিওlugaoteam@lugaoelectric.com. 24 ঘন্টার মধ্যে দূরবর্তী রোগ নির্ণয়। বীমা দ্বারা আচ্ছাদিত ত্রুটিগুলির জন্য, আমরা প্রতিস্থাপনের অংশগুলি বিনামূল্যে পাঠাব..

Q3: VCB সহ এই RMU MV HV ইনসুলেটেড সুইচগিয়ার প্যানেলের প্রত্যাশিত পরিষেবা জীবন কত?

উত্তর: SF6 ট্যাঙ্ক এবং বাসবার: 30 বছর। ভিসিবি বাধা: 10,000 অপারেশন বা 30 বছর। মেকানিজম ওভারহল: 15-20 বছর। মোট সেবা জীবন: যথাযথ রক্ষণাবেক্ষণ সহ 25-30 বছর।

প্রশ্ন 4: আপনি কোন পেমেন্ট শর্তাবলী গ্রহণ করেন?

উত্তর: প্রথমবারের গ্রাহক: 30% টি/টি অগ্রিম, 70% চালানের আগে। প্রতিষ্ঠিত গ্রাহক: 20% T/T + 80% B/L কপির বিপরীতে। L/C দৃষ্টিতে গৃহীত।

প্রশ্ন 5: ভিসিবি সহ আরএমইউ এমভি এইচভি ইনসুলেটেড সুইচগিয়ার প্যানেল উচ্চ উচ্চতায় ব্যবহার করা যেতে পারে?

A: স্ট্যান্ডার্ড ডিজাইন ≤2000m। উচ্চ-উচ্চতা সংস্করণ (বর্ধিত ক্রীপেজ, উচ্চ SF6 চাপ) 3500m পর্যন্ত উপলব্ধ। 3500m>র জন্য কাস্টম ইঞ্জিনিয়ারিং।
