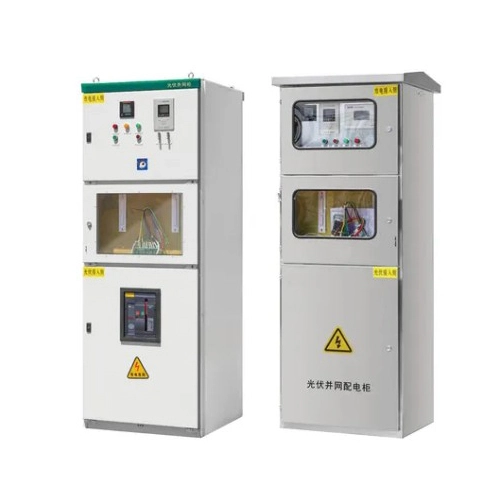

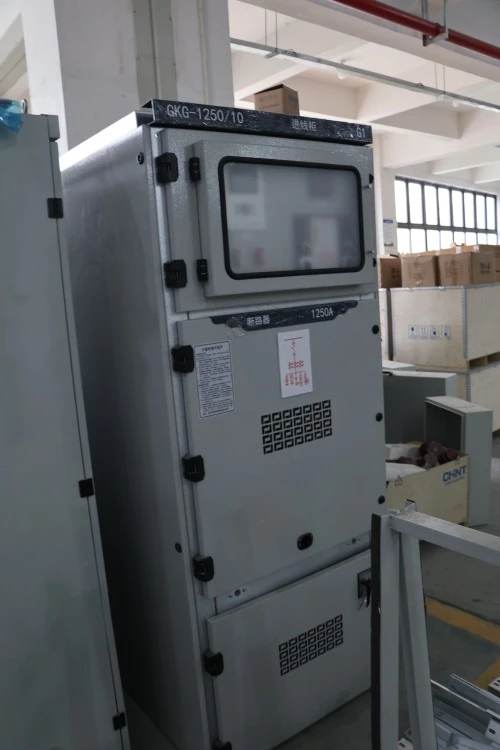

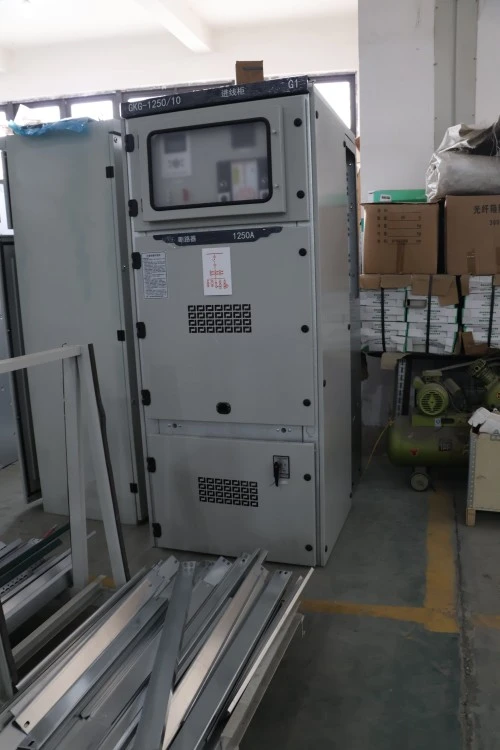

প্রত্যাহারযোগ্য সুইচগিয়ার সুইচ কন্ট্রোল ক্যাবিনেট

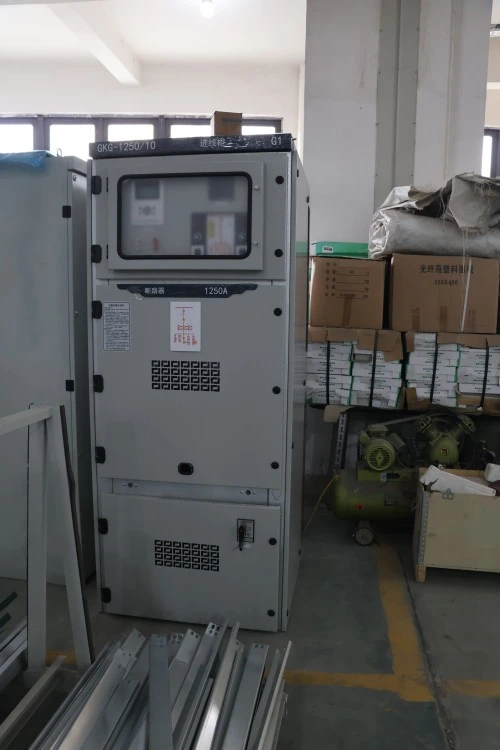

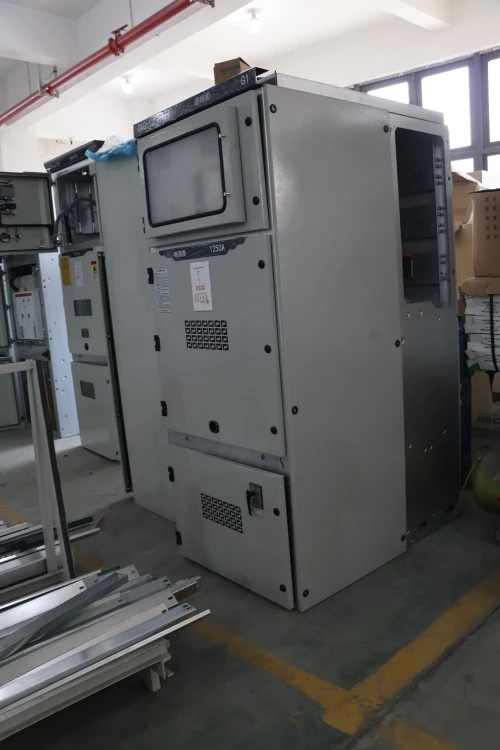

প্রত্যাহারযোগ্য সুইচগিয়ার সুইচ কন্ট্রোল ক্যাবিনেট হল একটিমাঝারিভোল্টেজ ধাতু-ঘেরা সুইচগিয়ার ইউনিটযেখানে সার্কিট ব্রেকারগুলির মতো মূল উপাদানগুলি পরিদর্শন, রক্ষণাবেক্ষণ বা প্রতিস্থাপনের জন্য প্রধান আবাসন থেকে শারীরিকভাবে প্রত্যাহার করা যেতে পারে। ফিক্সড-সুইচগিয়ারের বিপরীতে, এই ইউনিটটি অপারেটরদের সম্পূর্ণ বাসবার সিস্টেমকে ডি-এনার্জাইজ না করে একটি ব্রেকারকে বিচ্ছিন্ন এবং অপসারণ করতে দেয়। এটি ব্যাপকভাবে শিল্প কারখানা, সাবস্টেশন এবং বাণিজ্যিক ভবনগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ, সুরক্ষা এবং বিচ্ছিন্ন করতে ব্যবহৃত হয়। সহজ কথায়, অপারেটরের নিরাপত্তা এবং সিস্টেমের ধারাবাহিকতা নিশ্চিত করার সময় এটি পাওয়ার প্রবাহ পরিচালনা করে।

পণ্যের পরামিতি (স্পেসিফিকেশন)

সার্টিফিকেশন এবং মানের নিশ্চয়তা

লুগাও প্রকল্পের প্রযুক্তিগত প্রয়োজনীয়তা এবং IEC 62271-200 এর মতো প্রযোজ্য মান অনুযায়ী প্রত্যাহারযোগ্য মাঝারি ভোল্টেজ সুইচগিয়ার তৈরি করে। চালানের আগে, নিশ্চিত প্রযুক্তিগত চুক্তি অনুযায়ী নিয়মিত পরীক্ষার রিপোর্ট এবং পরিদর্শন ফটো প্রদান করা যেতে পারে।

• IEC 62271-200 ভিত্তিক নকশা এবং পরীক্ষা
• পাওয়ার ফ্রিকোয়েন্সি সহ্য করার পরীক্ষা
• যান্ত্রিক অপারেশন পরীক্ষা
• ইন্টারলক ফাংশন পরীক্ষা
• সেকেন্ডারি তারের পরিদর্শন
• আংশিক স্রাব পরীক্ষা যেখানে প্রযোজ্য
• চালানের আগে কারখানা পরীক্ষার রিপোর্ট

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

প্রশ্ন 1: কি তৈরি করেপ্রত্যাহারযোগ্য সুইচগিয়ারসুইচ কন্ট্রোল ক্যাবিনেট স্থির ধরনের চেয়ে নিরাপদ?

উত্তর: প্রত্যাহারযোগ্য নকশা লাইভ বাসবার থেকে ব্রেকারকে শারীরিকভাবে বিচ্ছিন্ন করে যখন টানা হয়। এটি একটি দৃশ্যমান সংযোগ বিচ্ছিন্ন ফাঁক তৈরি করে, যা রক্ষণাবেক্ষণের সময় দুর্ঘটনাজনিত আর্ক ফ্ল্যাশ ঝুঁকি দূর করে। Lugao শাটার মেকানিজম যোগ করে যা স্বয়ংক্রিয়ভাবে স্থির পরিচিতিগুলিকে কভার করে যখন মডিউলটি প্রত্যাহার করা হয়, আরও নিরাপত্তা বৃদ্ধি করে।

প্রশ্ন 2: এই ক্যাবিনেটের জন্য কোন অ্যাপ্লিকেশনগুলি সবচেয়ে উপযুক্ত?

উত্তর: এর জন্য আদর্শ:

● পাওয়ার প্ল্যান্ট (অক্সিলারী পাওয়ার ডিস্ট্রিবিউশন)

● ডেটা সেন্টার (উচ্চ নির্ভরযোগ্যতা এবং দ্রুত ব্রেকার প্রতিস্থাপন প্রয়োজন)

● তেল ও গ্যাস সুবিধা (IP54 বিকল্প সহ বিপজ্জনক এলাকায় নিরাপদ বিচ্ছিন্নতা)

● মেট্রো এবং রেল ব্যবস্থা (লোডের অধীনে ঘন ঘন ব্রেকার অপারেশন)

● মাইনিং ও স্টিল প্ল্যান্ট (উচ্চ শর্ট-সার্কিট সহ্য করতে হবে)

প্রশ্ন 3: এটি কি স্মার্ট মনিটরিংয়ের সাথে একত্রিত হতে পারে?

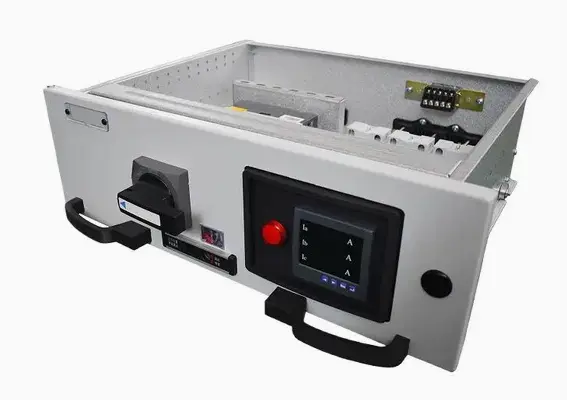

উঃ হ্যাঁ।লুগাওপ্রতিটি প্রত্যাহারযোগ্য মডিউলের দূরবর্তী অবস্থান পর্যবেক্ষণের জন্য ঐচ্ছিক সেন্সর এবং যোগাযোগ মডিউল (Modbus, IEC 61850) অফার করে।

উত্পাদনের বিবরণ এবং প্রতিযোগিতামূলক সুবিধা

উত্পাদনের বিবরণ:

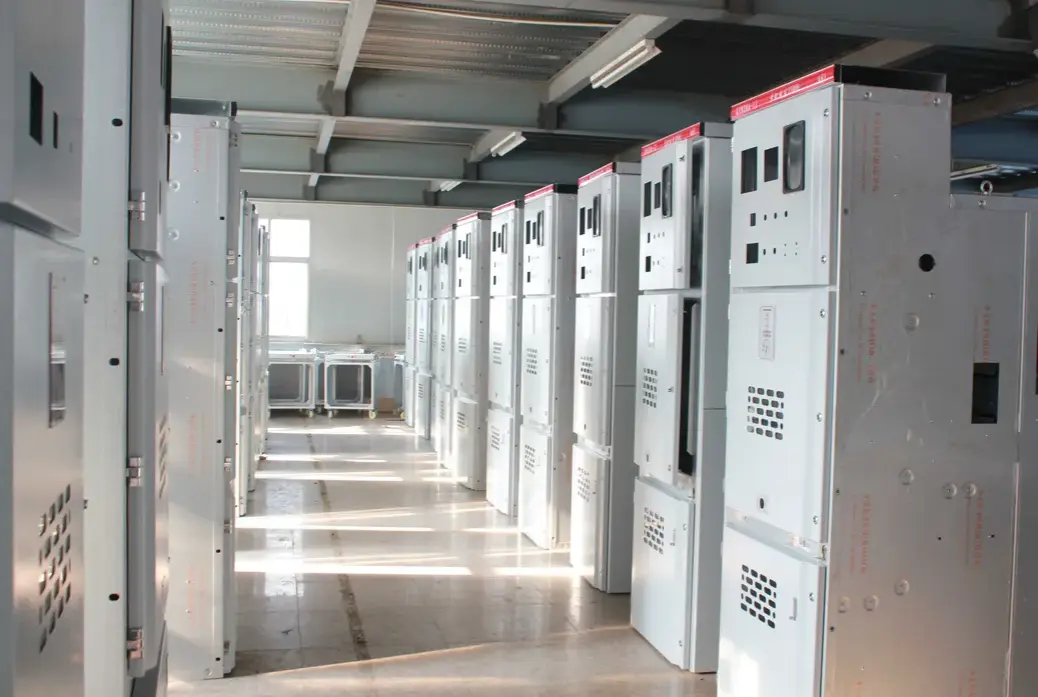

প্রতিটি লুগাও প্রত্যাহারযোগ্য সুইচগিয়ার সুইচ কন্ট্রোল ক্যাবিনেট লেজার-কাট স্টেইনলেস স্টীল বা পাউডার আবরণ সহ গ্যালভানাইজড শীট ব্যবহার করে তৈরি করা হয় (ন্যূনতম বেধ 80μm)। প্রত্যাহারযোগ্য রেলগুলি মসৃণ গতির জন্য ক্রোমিয়াম-ধাতুপট্টাবৃত এবং 10,000 সন্নিবেশ/প্রত্যাহার চক্রের জন্য রেট করা হয়েছে। স্থির পরিচিতিগুলি রূপালী-ধাতুপট্টাবৃত (অন্তত 10μm পুরুত্ব) যোগাযোগ প্রতিরোধের কমিয়ে আনতে। সমস্ত সেকেন্ডারি কন্ট্রোল ওয়্যারিং শিখা-প্রতিরোধী, ক্রস-লিঙ্কড পলিথিন ইনসুলেটেড ক্যাবল ব্যবহার করে। প্রতিটি ইউনিট একটি 48-ঘন্টা বার্ন-ইন পরীক্ষা এবং আংশিক স্রাব পরিমাপের মধ্য দিয়ে (<5pC 1.1Ur এ)।

প্রতিযোগিতামূলক সুবিধা বনাম অনুরূপ পণ্য:

প্যাকেজিং, শিপিং এবং বিক্রয়োত্তর পরিষেবা

প্যাকেজিং:

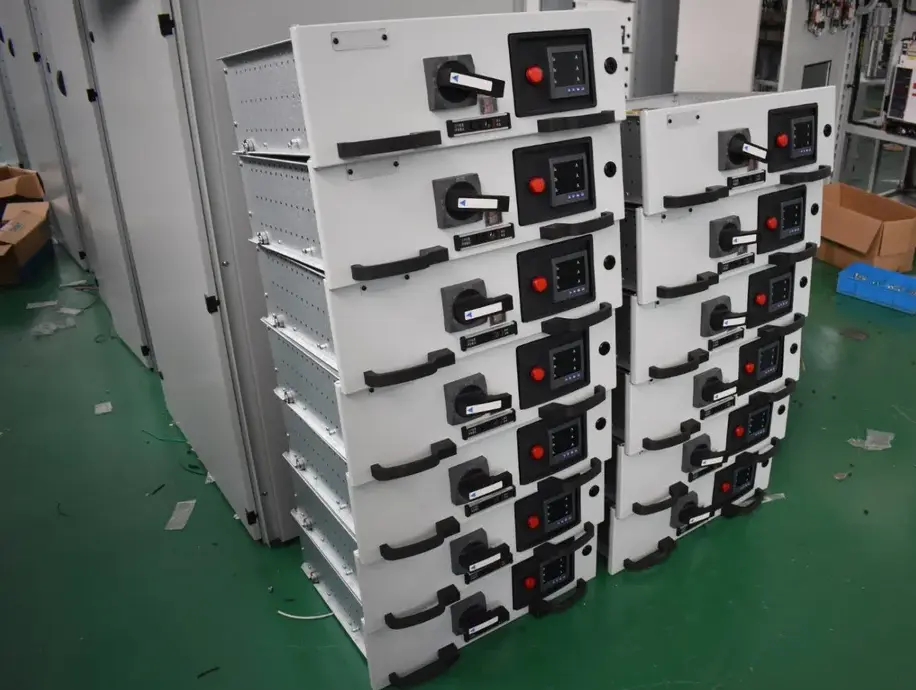

প্রতিটি প্রত্যাহারযোগ্য মডিউল আলাদাভাবে অ্যান্টি-স্ট্যাটিক ফোম প্যাডিংয়ে পাঠানো হয়, তারপর আর্দ্রতা সূচক সহ একটি কাঠের ক্রেটে আবদ্ধ করা হয়। প্রধান মন্ত্রিসভা তিনটি স্তরে মোড়ানো হয়: VCI অ্যান্টি-রাস্ট ফিল্ম → বাবল র্যাপ → স্টিল স্ট্র্যাপিং সহ প্লাইউড এক্সপোর্ট কেস। সমস্ত ফিক্সিং এবং সরঞ্জামগুলি দরজার ভিতরে ব্যাগযুক্ত এবং সংযুক্ত করা হয়।

শিপিং:

সমুদ্র দ্বারা (মান): 20GP বা 40HQ পাত্রে। অনুরোধের ভিত্তিতে জরুরি প্রকল্পের জন্য বিমান বা রেল পরিবহনের ব্যবস্থা করা যেতে পারে। ডেলিভারি মেয়াদ: FOB Ningbo বা CIF প্রধান বন্দরে।

বিক্রয়োত্তর সেবা:

● ওয়ারেন্টি সময়কাল: কমিশনিং থেকে 12 মাস বা চালান থেকে 18 মাস, যেটি প্রথমে আসে।

● দূরবর্তী প্রযুক্তিগত সহায়তা (ভিডিও, অঙ্কন) – 2 ঘন্টার মধ্যে প্রতিক্রিয়া।

উদ্ধৃতি জন্য প্রয়োজনীয় তথ্য

জন্য একটি সঠিক উদ্ধৃতি প্রদানপ্রত্যাহারযোগ্য মাঝারি ভোল্টেজ সুইচগিয়ার ক্যাবিনেট, অনুগ্রহ করে আমাদের নিম্নলিখিত তথ্য পাঠান:

• রেটেড ভোল্টেজ এবং ফ্রিকোয়েন্সি
• একক লাইন ডায়াগ্রাম
• প্রতিটি ফিডারের রেট করা বর্তমান
• শর্ট সার্কিট বর্তমান প্রয়োজন
• ইনকামিং এবং বহির্গামী প্যানেল সংখ্যা
• সুরক্ষা রিলে ব্র্যান্ড এবং মডেলের প্রয়োজনীয়তা
• মিটারিং এবং যোগাযোগের প্রয়োজনীয়তা
• অভ্যন্তরীণ আর্ক শ্রেণীবিভাগের প্রয়োজনীয়তা
• তারের প্রবেশের দিক
• পরিমাণ এবং গন্তব্য পোর্ট
• প্রযোজ্য স্থানীয় মান বা ইউটিলিটি প্রয়োজনীয়তা

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী - গ্রাহকের প্রশ্ন ও উত্তর

প্রশ্ন 1: প্রত্যাহারযোগ্য সুইচগিয়ার সুইচ কন্ট্রোল ক্যাবিনেট কি সীমিত জায়গা সহ একটি পুরানো সাবস্টেশনে পুনরুদ্ধার করা যেতে পারে?

উঃ হ্যাঁ। এর মডুলার এবং কমপ্যাক্ট ডিজাইন (12kV এর জন্য সাধারণ প্রস্থ 650mm) সিভিল কাজ ছাড়াই পুরানো ফিক্সড-সুইচগিয়ার প্রতিস্থাপনের অনুমতি দেয়। আমরা অনুরোধের ভিত্তিতে বিনামূল্যে লেআউট যাচাইকরণ প্রদান করি।

প্রশ্ন 2: ব্রেকার সংযুক্ত অবস্থানে থাকাকালীন যান্ত্রিক ইন্টারলক ব্যর্থ হলে কী হবে?

উত্তর: লুগাও ক্যাবিনেটে একটি সিল করা কভারের মাধ্যমে অ্যাক্সেসযোগ্য একটি জরুরি ম্যানুয়াল রিলিজ অন্তর্ভুক্ত রয়েছে। এটি একটি ব্যর্থ-নিরাপদ নকশা - প্রদত্ত টুল ব্যবহার করে ব্রেকার এখনও প্রত্যাহার করা যেতে পারে। যাইহোক, আমরা সুপারিশ করি যে শুধুমাত্র প্রশিক্ষিত কর্মীরা এটি সম্পাদন করে।

প্রশ্ন 3: মূল্য কি সমস্ত প্রত্যাহারযোগ্য মডিউল এবং প্রাথমিক তামার বার অন্তর্ভুক্ত করে?

উত্তর: স্ট্যান্ডার্ড উদ্ধৃতি প্রধান সার্কিট ব্রেকার মডিউল এবং সমস্ত অভ্যন্তরীণ তামার বার (সম্পূর্ণ মেশিন এবং ধাতুপট্টাবৃত) অন্তর্ভুক্ত। ঐচ্ছিক মডিউল যেমন PT ট্রাক বা মিটারিং ইউনিট আলাদাভাবে উদ্ধৃত করা হয়।

প্রশ্ন 4: আমি কীভাবে যাচাই করব যে মন্ত্রিসভা IEC 62271-200 পূরণ করেছে?

উত্তর: প্রতিটি ইউনিট আংশিক স্রাব, পাওয়ার ফ্রিকোয়েন্সি সহ্য করা এবং গতিশীল স্থিতিশীলতা পরীক্ষার রিপোর্ট সহ একটি কারখানা পরীক্ষার শংসাপত্র সহ প্রেরণ করে। তৃতীয় পক্ষের পরিদর্শন (যেমন, SGS, BV) আমাদের সুবিধায় স্বাগত।
