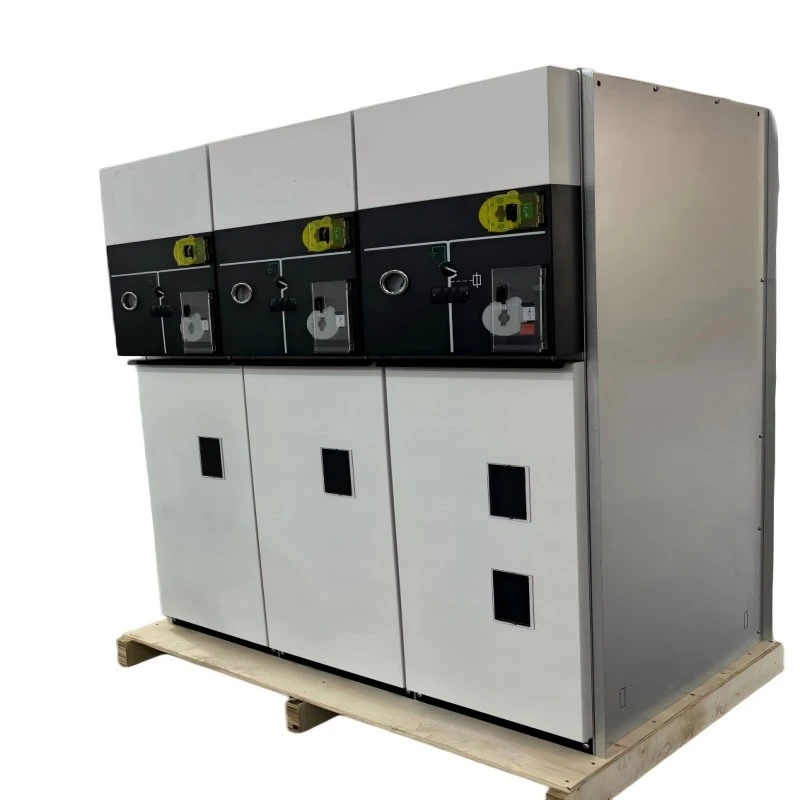

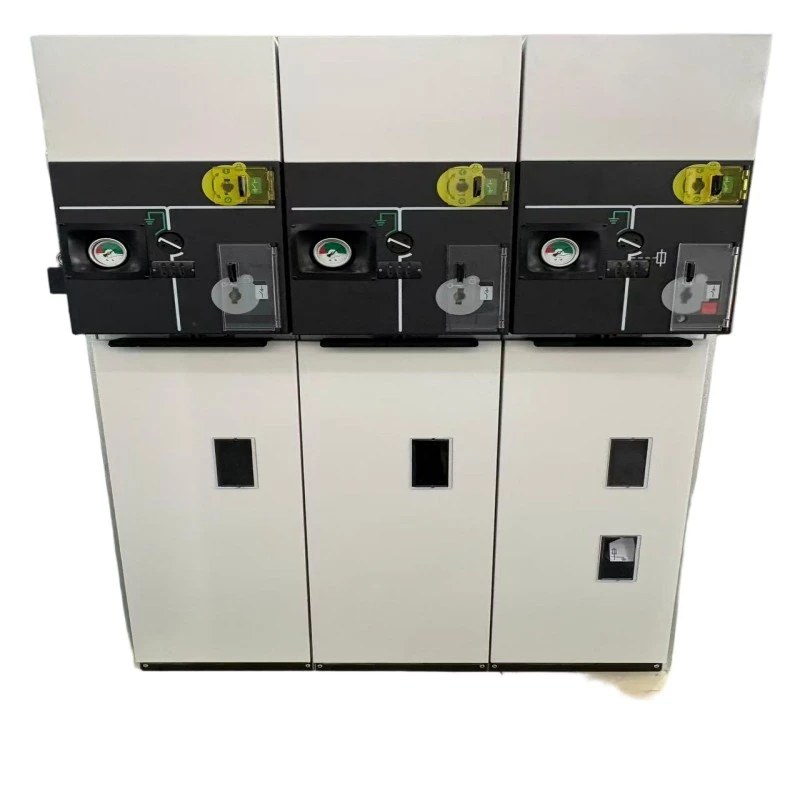

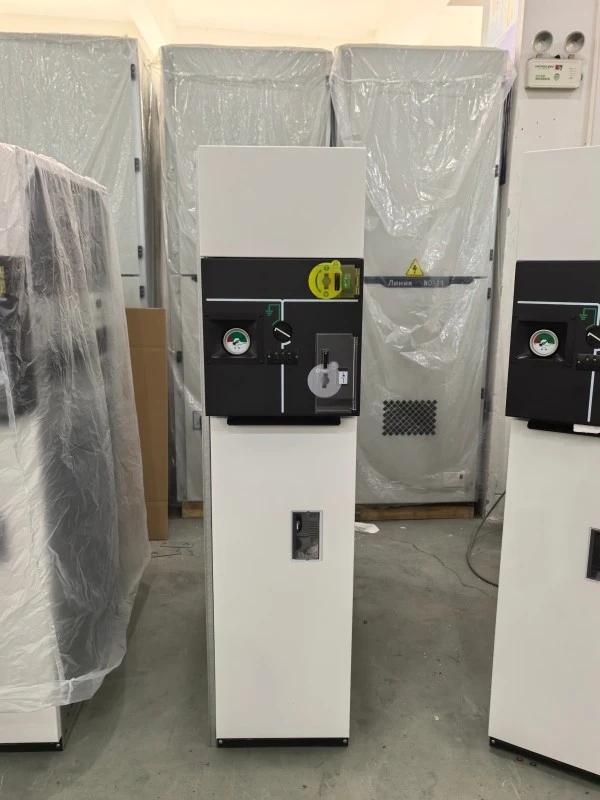

নিম্ন গ্যাস ইন্টারলক সিস্টেম ধাতু ঘেরা RMU

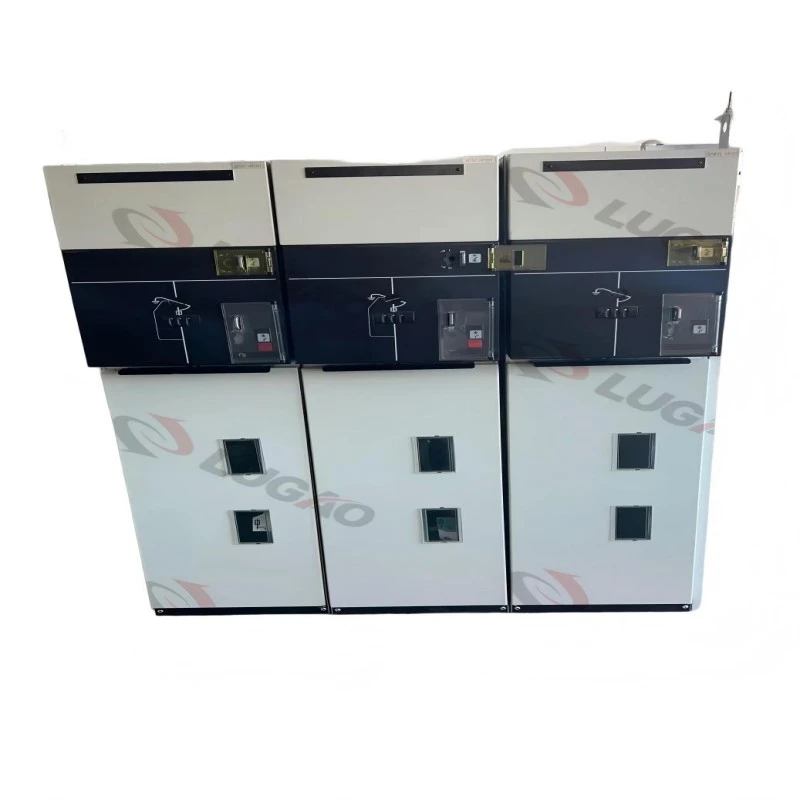

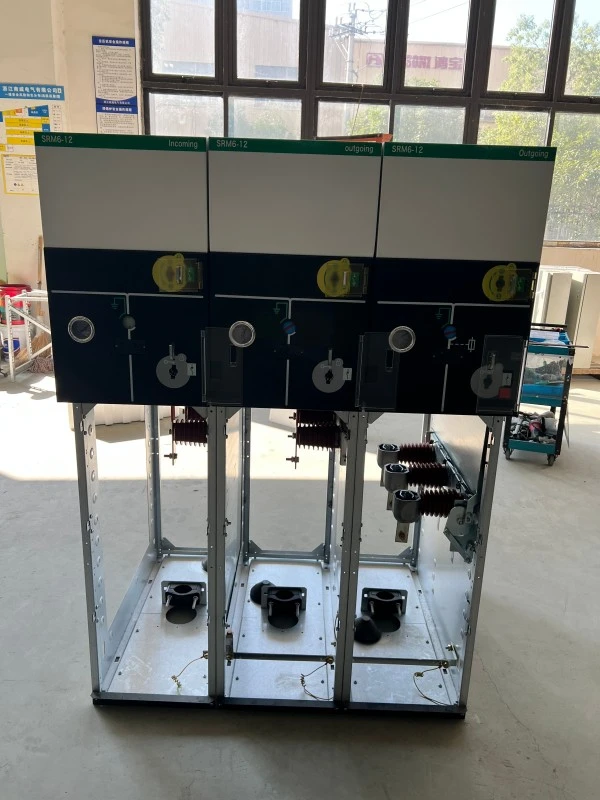

নিম্ন গ্যাস ইন্টারলক সিস্টেম ধাতু ঘেরা RMU (রিং প্রধান ইউনিট) হল একটি ফ্যাক্টরি-এসেম্বল, টাইপ-টেস্ট করা সুইচগিয়ার যা মাঝারি ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে (24kV পর্যন্ত)। এটি একটি যান্ত্রিক এবং বৈদ্যুতিক নিম্ন গ্যাস চাপ ইন্টারলক সিস্টেমের সাথে SF6 ইনসুলেটেড বা SF6-মুক্ত গ্যাস প্রযুক্তিকে একত্রিত করে।

এটা কি করে:

আরএমইউ নিরাপদে রিং নেটওয়ার্কে ট্রান্সফরমার এবং তারের সার্কিট সংযোগ করে, বিচ্ছিন্ন করে এবং রক্ষা করে। অভ্যন্তরীণ গ্যাসের চাপ নিরাপদ থ্রেশহোল্ডের নিচে নেমে গেলে "লো গ্যাস ইন্টারলক সিস্টেম" স্বয়ংক্রিয়ভাবে অপারেশন (ক্লোজিং বা গ্রাউন্ডিং) প্রতিরোধ করে - অপর্যাপ্ত অস্তরক শক্তির কারণে অভ্যন্তরীণ আর্কিংয়ের ঝুঁকি দূর করে। ধাতু-ঘেরা নির্মাণ শক্তিশালী শারীরিক সুরক্ষা এবং ইলেক্ট্রোম্যাগনেটিক শিল্ডিং প্রদান করে।

মূল ফাংশন:

● লোড তৈরি/ব্রেকিং

● ইন্টারলক সহ আর্থ সুইচ অপারেশন

● ত্রুটি বর্তমান সুরক্ষা (ফিউজ বা রিলে সহ)

● কম গ্যাসের চাপের অ্যালার্ম এবং লকআউট

● ধাতু ঘের অধীনে দৃশ্যমান বিচ্ছিন্নতা

লুগাও পাওয়ার থেকে প্রতিটি লো গ্যাস ইন্টারলক সিস্টেম মেটাল ঘেরা RMU আইইসি 62271-200 এবং GB/T 3906 মান মেনে চলে, স্মার্ট গ্রিডে নিরবচ্ছিন্ন একীকরণ নিশ্চিত করে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

মূল বৈশিষ্ট্য (প্রশ্ন ও উত্তর বিভাগ সহ)

বৈশিষ্ট্য 1: নিম্ন গ্যাসের চাপ ইন্টারলকিং মেকানিজম

গ্যাসের ঘনত্ব অপর্যাপ্ত হলে ক্লোজিং বা আর্থিং প্রতিরোধ করে।

যান্ত্রিক লক + RTU-তে অক্জিলিয়ারী যোগাযোগের প্রতিক্রিয়া।

বৈশিষ্ট্য 2: ধাতু ঘেরা, সম্পূর্ণরূপে সিল ট্যাঙ্ক

লেজার ঢালাই সঙ্গে স্টেইনলেস স্টীল ট্যাংক.

কোন বহিরাগত উন্মুক্ত লাইভ অংশ.

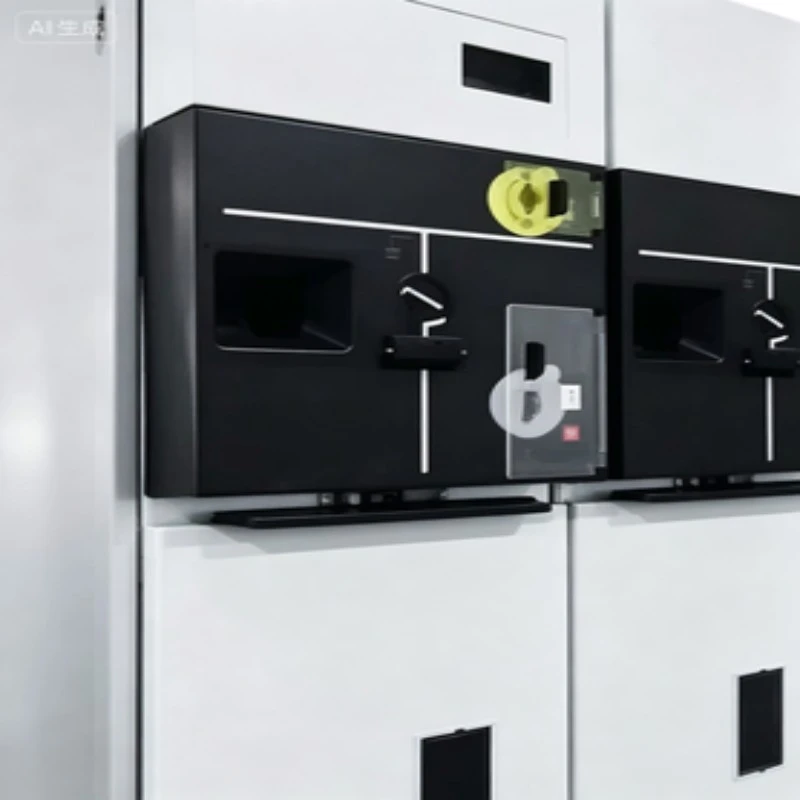

বৈশিষ্ট্য 3: ইন্টিগ্রেটেড যান্ত্রিক/বৈদ্যুতিক ইন্টারলক

●লোড সুইচ – আর্থ সুইচ – সামনের কভার ইন্টারলক চেইন।

কী-লক এবং তালা বিধান।

বৈশিষ্ট্য 4: কমপ্যাক্ট এবং মডুলার ডিজাইন

প্রতি ইউনিট প্রস্থ 375 মিমি হিসাবে কম।

উভয় দিকে সম্প্রসারণযোগ্য।

বৈশিষ্ট্য 5: রক্ষণাবেক্ষণ-বান্ধব গ্যাস সিস্টেম

স্ব-সীলিং ভালভ; লাল রঙে চিহ্নিত নিম্ন-চাপ অঞ্চল সহ গ্যাসের চাপ পরিমাপক।

অ্যাপ্লিকেশন

1. সেকেন্ডারি ডিস্ট্রিবিউশন নেটওয়ার্ক (আবাসিক ও বাণিজ্যিক কমপ্লেক্স)

2. বায়ু/সৌর শক্তি সংগ্রহ কেন্দ্র (পরিবেশগত অভিযোজনযোগ্যতা)

3. ইভি চার্জিং হাব সুইচগিয়ার রুম

4. ডেটা সেন্টার ব্যাকআপ ফিডার

5. শিল্প উদ্ভিদ রিং নেটওয়ার্ক

প্রশ্নোত্তর --- পণ্য বৈশিষ্ট্য গভীর ডুব

প্রশ্ন 1: কম গ্যাস ইন্টারলক কি স্বাভাবিক অপারেশন গতিকে প্রভাবিত করে?

উত্তর: না। স্বাভাবিক চাপে, ইন্টারলকটি স্বচ্ছ। শুধুমাত্র যখন গ্যাস লিক হয় (যেমন, সিল বার্ধক্যজনিত কারণে) লকটি নিযুক্ত হয়---সাধারণত 10+ বছর পরে। এটি রুটিন স্যুইচিংয়ের সময় শূন্য বিলম্ব যোগ করে।

প্রশ্ন 2: সাধারণ গ্যাস রিফিল ব্যবধান কি?

উত্তর: SF6 সংস্করণের জন্য, স্বাভাবিক অবস্থায় 20 বছর। কম গ্যাস ইন্টারলক জটিল স্তরের আগে একটি অ্যালার্ম ট্রিগার করবে, পরিকল্পিত রক্ষণাবেক্ষণের অনুমতি দেবে।

প্রশ্ন 3: কম গ্যাস ইন্টারলক সিস্টেম ধাতব ঘেরা RMU কি স্মার্ট গ্রিড অটোমেশনের জন্য উপযুক্ত?

উত্তরঃ একেবারেই। প্রতিটি ইউনিট কম গ্যাস অ্যালার্ম, লকআউট স্ট্যাটাস এবং সুইচ পজিশনের জন্য সহায়ক যোগাযোগ সরবরাহ করে--- RTU এর মাধ্যমে IEC 61850 এর সাথে সামঞ্জস্যপূর্ণ।

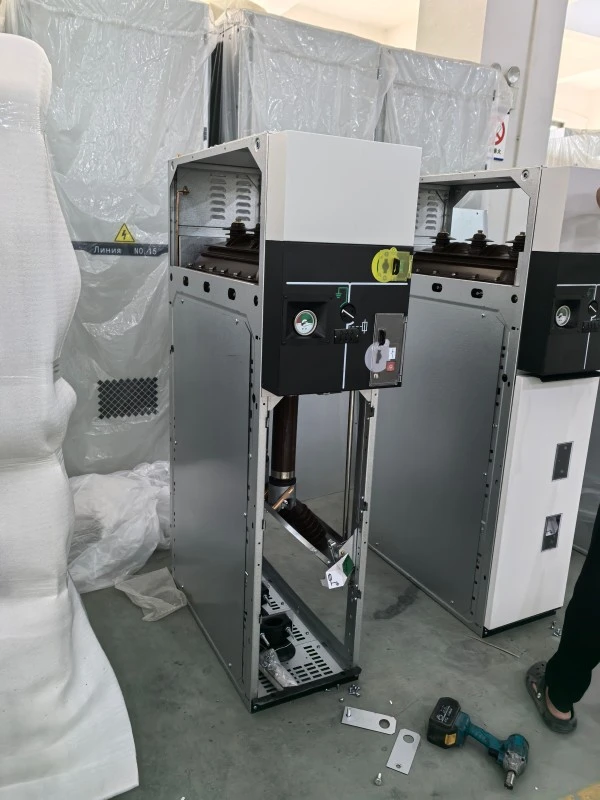

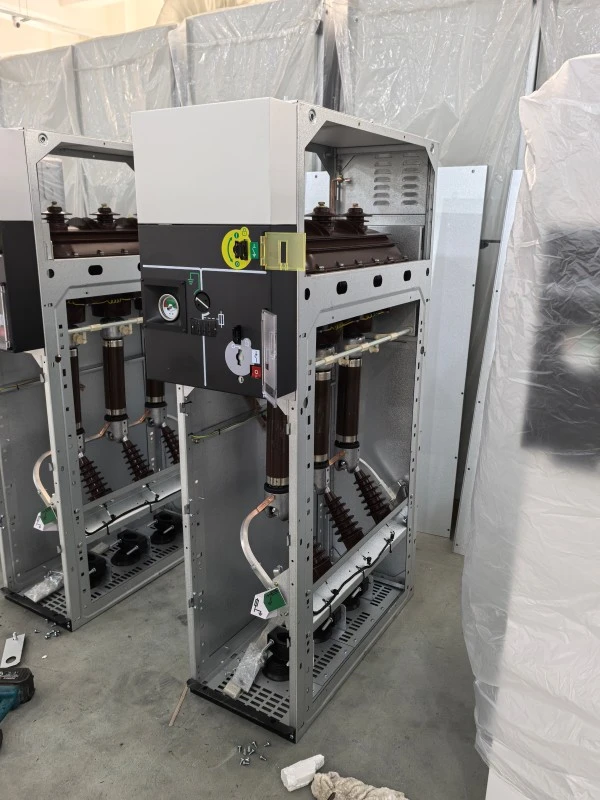

উত্পাদন বিবরণ

উত্পাদন প্রক্রিয়া

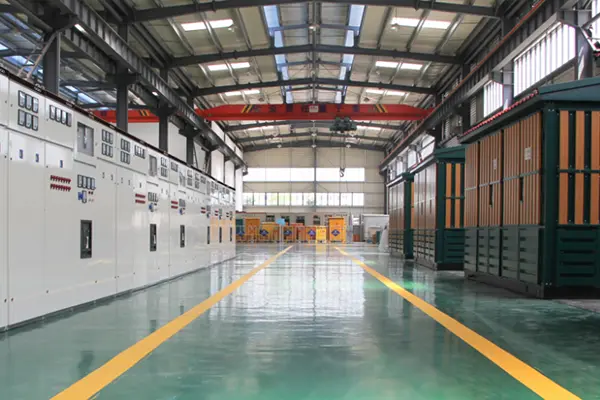

●Lugao Power Co., Ltd. প্রতিটি লো গ্যাস ইন্টারলক সিস্টেম ধাতু ঘেরা উত্পাদন করেআরএমইউগ্যাস ভর্তির জন্য ক্লাস 100,000 ক্লিনরুমে। মূল উত্পাদন পদক্ষেপ:

1. ট্যাঙ্ক লেজার কাটিং এবং রোবোটিক ঢালাই---হিলিয়াম লিক পরীক্ষা (<1×10⁻⁶ mbar·L/s)।

2. ভ্যাকুয়াম শুকানো এবং ডিগ্যাসিং---আর্দ্রতা কন্টেন্ট ≤10ppm.

3. মেকানিক্যাল ইন্টারলক সমাবেশ---5000-চক্র সহনশীলতা পরীক্ষা।

4. কম গ্যাস ইন্টারলক ক্রমাঙ্কন---নির্ভুল চাপ সুইচ এবং ক্যাম প্রক্রিয়া ব্যবহার করে।

5. চূড়ান্ত বৈদ্যুতিক পরীক্ষা---পাওয়ার ফ্রিকোয়েন্সি সহ্য করে (12kV ইউনিটের জন্য 42kV/1মিনিট)।

6. অনন্য ক্রমিক নম্বর---কাঁচা মাল শংসাপত্র সনাক্তযোগ্য.

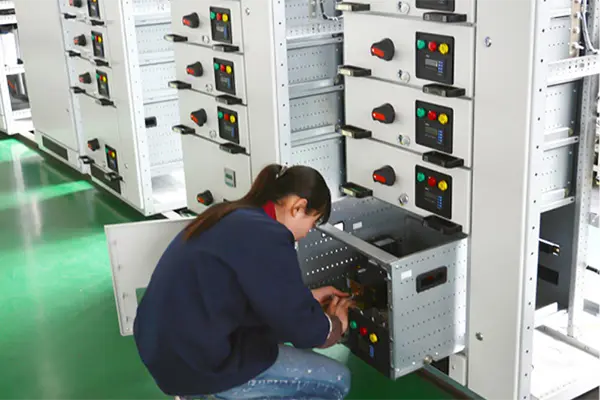

মান নিয়ন্ত্রণ

প্রতিটি RMU IEC প্রতি 100% ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্ট (FAT) এর মধ্য দিয়ে যায়।

●ow গ্যাস ইন্টারলক ফাংশন তিনটি চাপ পয়েন্টে যাচাই করা হয়েছে: স্বাভাবিক, অ্যালার্ম, লকআউট।

আংশিক স্রাব পরিমাপ <5pC 1.2Ur এ।

সার্টিফিকেশন এবং গুণমান নিশ্চিত

কেন Lugao Power Co., Ltd. বেছে নিন?

● 15+ বছর মাঝারি ভোল্টেজ সুইচগিয়ারে।

● জীবনচক্র সমর্থন – খুচরা যন্ত্রাংশ 10 বছরের জন্য নিশ্চিত।

● কাস্টম ইঞ্জিনিয়ারিং – দূরবর্তী লো গ্যাস মনিটরিং, হিটার বা সিটি যোগ করুন।

"আপনি যখন লুগাও থেকে একটি লো গ্যাস ইন্টারলক সিস্টেম ধাতু ঘেরা আরএমইউ কিনবেন, তখন আপনি কেবল একটি পণ্যই পাবেন না, নেটওয়ার্ক নিরাপত্তার অংশীদার পাবেন।"

প্যাকেজিং এবং ডেলিভারি

প্যাকেজিং

1. স্বতন্ত্র RMU: অ্যান্টি-স্ট্যাটিক PE ব্যাগ + ডেসিক্যান্টে সিল করা।

2. কুশনিং: কাঠের ক্রেটের ভিতরে 30mm EPE ফোম।

3. বাইরের ক্রেট: হিট-ট্রিটেড প্লাইউড (রপ্তানির জন্য আইএসপিএম-15 অনুগত)।

4. চিহ্নিতকরণ: ভঙ্গুর, মাধ্যাকর্ষণ কেন্দ্র, গ্যাস-ভরা লেবেল, ইন্টারলক সতর্কতা।

ডেলিভারি

1. বন্দর: সাংহাই / নিংবো।

2. লিড টাইম: স্ট্যান্ডার্ড 630A ইউনিটের জন্য 25 কার্যদিবস (নমুনা অর্ডার 15 দিন)।

3. শিপিং নথি: প্যাকিং তালিকা, বাণিজ্যিক চালান, লেডিং বিল, পরীক্ষার রিপোর্ট, ইন্টারলক ক্রমাঙ্কন শংসাপত্র।

গ্যাস পরিবহন নোট

SF6 বা ইকো-গ্যাস ভর্তি ইউনিট UN 3166 (গ্যাস সহ যন্ত্রপাতি) এর অধীনে "অ-বিপজ্জনক পণ্য" হিসাবে পাঠানো হয়। সমস্ত ভালভ সিল এবং সুরক্ষিত.

FAQ

প্রশ্ন 1: নিম্ন গ্যাস ইন্টারলক সিস্টেম ধাতু ঘেরা RMU জন্য ওয়ারেন্টি সময়কাল কি?

উত্তর: লুগাও পাওয়ার কমিশনিং তারিখ থেকে 12 মাস বা চালান থেকে 18 মাস (যেটি আগে) প্রদান করে। কম গ্যাস ইন্টারলক মেকানিজম 5 বছরের জন্য আচ্ছাদিত।

প্রশ্ন 2: কম গ্যাস ইন্টারলক কি জরুরি অবস্থায় বাইপাস করা যায়?

একটি: নকশা দ্বারা না. বাইপাস নিরাপত্তা হারাতে পারে। পরিবর্তে, আমরা 30 মিনিটের মধ্যে চাপ পুনরুদ্ধার করার জন্য একটি অস্থায়ী গ্যাস রিফিল কিট প্রদান করি। সর্বদা লকআউট-ট্যাগআউট অনুসরণ করুন।

প্রশ্ন 3: আপনি কি ইনস্টলেশন প্রশিক্ষণ প্রদান করেন?

উঃ হ্যাঁ। আমরা বিনামূল্যে দূরবর্তী ভিডিও নির্দেশিকা অফার করি এবং 10 ইউনিটের বেশি অর্ডারের জন্য সাইটে প্রশিক্ষণ প্রদান করি।

প্রশ্ন 4: ইনস্টলেশনের আগে আমি কীভাবে কম গ্যাস ইন্টারলক ফাংশন যাচাই করব?

উত্তর: গ্যাস ঘনত্ব মনিটরে পরীক্ষা পোর্ট ব্যবহার করুন। ধীরে ধীরে গ্যাস ছেড়ে দিন - অ্যালার্ম থ্রেশহোল্ডে (0.03MPa) আপনি একটি অ্যালার্ম রিলে শুনতে পাবেন; লকআউট থ্রেশহোল্ডে (0.02MPa) সুইচ অপারেশন শ্যাফ্ট যান্ত্রিকভাবে ব্লক করে। এটি আমাদের কারখানার ভিডিওতে প্রদর্শিত হয়।

প্রশ্ন 5: এই RMU কি SF6-মুক্ত গ্যাসের সাথে সামঞ্জস্যপূর্ণ?

উঃ হ্যাঁ। লুগাও পাওয়ার N2/SF6 মিক্স (70%/30%) বা C4-FN ভিত্তিক গ্যাস সহ একটি নিম্ন গ্যাস ইন্টারলক সিস্টেম ধাতব RMU অফার করে। (গ্যাস মিডিয়াম এবং ইন্টারলক থ্রেশহোল্ডগুলি নির্বাচিত নিরোধক সিস্টেম অনুসারে কনফিগার করা হয়েছে৷) প্রতিটি গ্যাস প্রকারের জন্য ইন্টারলক চাপ থ্রেশহোল্ডগুলি পুনরায় গণনা করা হয়
