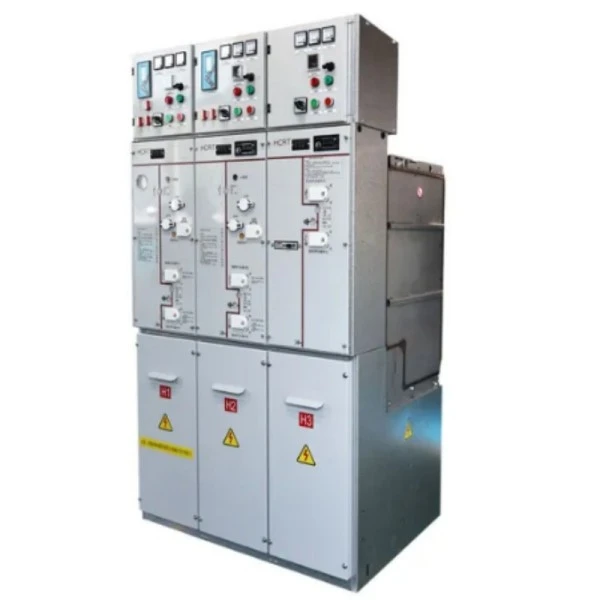

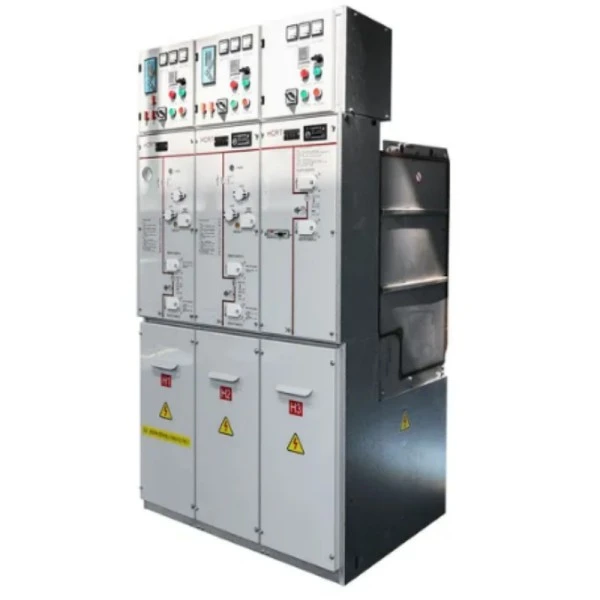

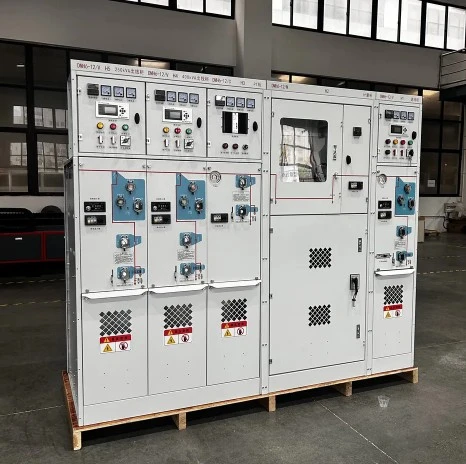

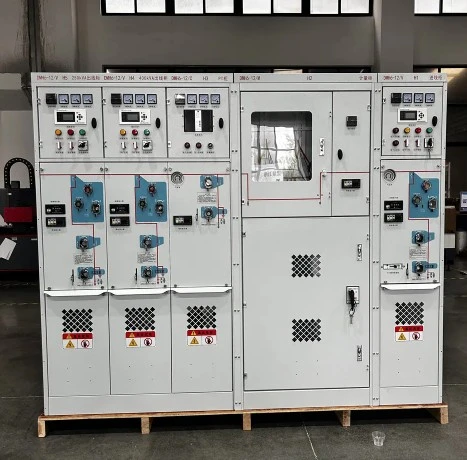

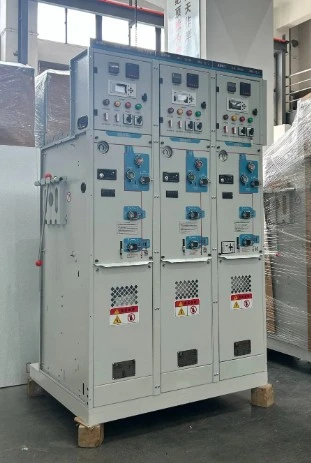

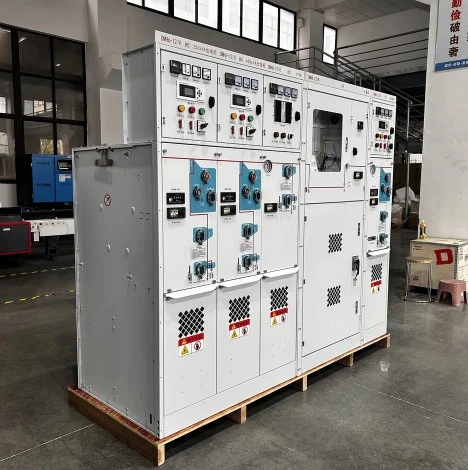

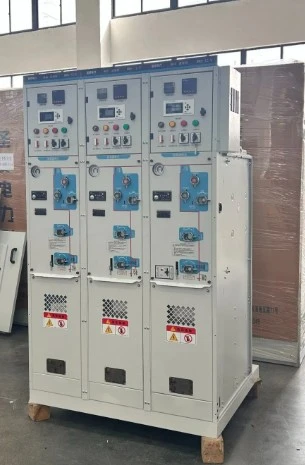

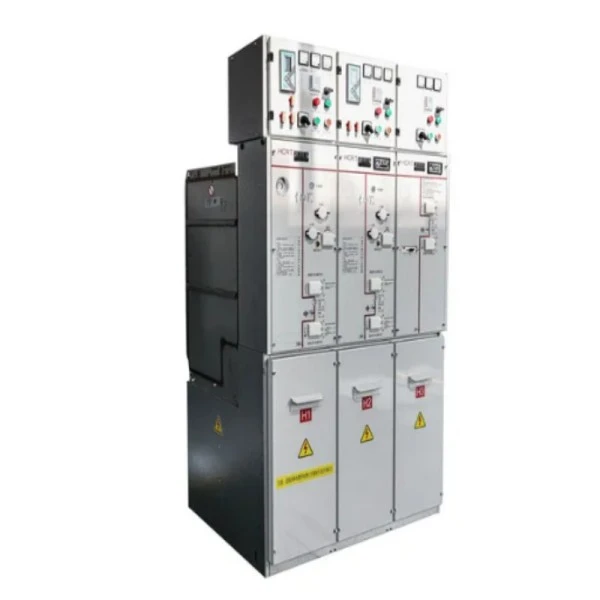

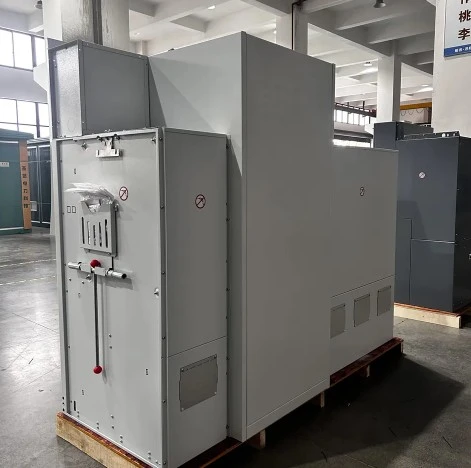

35kv মাঝারি ভোল্টেজ Sf6 সিলযুক্ত সুইচগিয়ার

35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ার হল একটি ফ্যাক্টরি-এসেম্বল করা, ধাতব-ঘেরা বৈদ্যুতিক যন্ত্র যা সালফার হেক্সাফ্লোরাইড (SF6) গ্যাসকে অন্তরক এবং আর্ক-নিভানোর মাধ্যম হিসাবে ব্যবহার করে। প্রচলিত ওপেন-টাইপ সুইচগিয়ারের বিপরীতে, সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী এবং গ্রাউন্ডিং সুইচ সহ --- সমস্ত লাইভ অংশগুলিকে একটি নিয়ন্ত্রিত চাপে SF6 গ্যাসে ভরা স্টেইনলেস স্টিলের ট্যাঙ্কের ভিতরে হারমেটিকভাবে সিল করা হয়।

এটা কি করতে পারে?

প্রাথমিকভাবে, এই 35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ারটি 35kV পাওয়ার নেটওয়ার্কগুলিতে বৈদ্যুতিক শক্তি গ্রহণ, বিতরণ এবং নিয়ন্ত্রণের জন্য দায়ী। এটি ট্রান্সফরমার, মোটর এবং ফিডারকে ওভারলোড, শর্ট সার্কিট এবং ক্ষণস্থায়ী ওভারভোল্টেজ থেকে রক্ষা করে। যখন একটি ত্রুটি ঘটে, তখন SF6 সার্কিট ব্রেকার মিলিসেকেন্ডের মধ্যে আর্কটিকে নিভিয়ে দেয়, যাতে ডাউনস্ট্রিম সরঞ্জামের ন্যূনতম ক্ষতি নিশ্চিত হয়। উপরন্তু, এটি দূরবর্তী সুইচিং অপারেশন এবং রিয়েল-টাইম স্থিতি পর্যবেক্ষণ সক্ষম করে, এটিকে আধুনিক স্মার্ট গ্রিডের একটি মূল উপাদান করে তোলে। সংক্ষেপে, যেখানে স্থান সীমিত বা পরিবেশগত অবস্থা গুরুতর এমন অ্যাপ্লিকেশনগুলিতে এটি ভারী এয়ার-ইনসুলেটেড সুইচগিয়ার (AIS) প্রতিস্থাপন করে।

পণ্যের সুবিধা

35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ার মূল্যায়ন করার সময়, লুগাও পাওয়ারের সমাধানটি পাঁচটি প্রধান সুবিধার মাধ্যমে দাঁড়িয়েছে:

1. অতি-উচ্চ নির্ভরযোগ্যতা: যেহেতু SF6 গ্যাস উচ্চতর অস্তরক শক্তি প্রদান করে (বাতাসের প্রায় 3 গুণ), অভ্যন্তরীণ উপাদানগুলি ধুলো, আর্দ্রতা, লবণের কুয়াশা এবং দূষণ থেকে প্রতিরোধী। এর ফলে ব্যর্থতার হার অত্যন্ত কম - দশ বছরের অপারেশনে 0.1% এর কম।

2. কমপ্যাক্ট ফুটপ্রিন্ট: সিল করা নকশাটি ফেজ-থেকে-ফেজ এবং ফেজ-টু-গ্রাউন্ড ক্লিয়ারেন্সকে ব্যাপকভাবে হ্রাস করে। একটি সাধারণ Lugao 35kV SF6 রিং প্রধান ইউনিট প্রতি ফিডারে মাত্র 1.2m² দখল করে, AIS-এর জন্য 3.5m² এর তুলনায়। এটি ইউটিলিটি এবং শিল্প উদ্ভিদকে বিদ্যমান বিল্ডিং পদচিহ্নের মধ্যে পুনরুদ্ধার বা প্রসারিত করার অনুমতি দেয়।

3. রক্ষণাবেক্ষণ-মুক্ত অপারেশন: যেহেতু সমস্ত চলমান অংশগুলি একটি শুষ্ক, সিল করা SF6 পরিবেশে কাজ করে, তাই নিয়মিত পরিষ্কার, যোগাযোগের সামঞ্জস্য বা নিরোধক প্রতিরোধের পরীক্ষার প্রয়োজন নেই। শুধুমাত্র প্রস্তাবিত চেক হল প্রতি ছয় মাসে একবার গ্যাসের চাপ গেজ রিডিং। 20 বছরের পরিসেবা জীবনে, এটি অপারেশনাল খরচে 70% পর্যন্ত সাশ্রয় করে।

4. কর্মীদের জন্য উন্নত নিরাপত্তা: ধাতু-ঘেরা, ঢালাই ট্যাঙ্ক 50kA/1s পর্যন্ত অভ্যন্তরীণ আর্ক ফল্ট কন্টেনমেন্ট (IAC) এর জন্য রেট করা হয়েছে। এমনকি একটি অভ্যন্তরীণ ত্রুটির মধ্যেও, চাপ ত্রাণ ভালভ গরম গ্যাসগুলিকে একটি নিরাপদ নিষ্কাশন নালীতে নির্দেশ করে-কখনও অপারেটরের দিকে নয়। সমস্ত ইন্টারলক IEC 62271-200 মেনে চলে।

5. সর্ব-আবহাওয়া পারফরম্যান্স: আলপাইন সাবস্টেশনে -40°C থেকে মরুভূমির সৌর খামারগুলিতে +55°C পর্যন্ত, এই 35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ারটি বিনা বাধায় কাজ করে৷ ঘেরের ভিতরে কোন ট্রেস হিটিং বা এয়ার কন্ডিশনার প্রয়োজন নেই।

পণ্য বৈশিষ্ট্য

● Lugao Power-এর 35kV মাঝারি ভোল্টেজ SF6 সিল করা সুইচগিয়ার নিম্নলিখিত নির্দিষ্ট প্রযুক্তিগত বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে:

1. ঢালাই করা স্টেইনলেস স্টীল ট্যাঙ্ক: 3 মিমি পুরু, 316L গ্রেড, হিলিয়াম লিক-প্রতি বছর 0.1% এর কম পরীক্ষা করা হয়েছে। বায়ুমণ্ডলে উন্মুক্ত কোনো গ্যাসকেট বা ও-রিং নেই।

2. থ্রি-পজিশন সুইচ: ইন্টিগ্রেটেড লোড ব্রেক সুইচ, ডিসকানেক্টর এবং গ্রাউন্ডিং সুইচ একটি মেকানিজমের মধ্যে। যান্ত্রিক ইন্টারলক ভুল ক্রম অপারেশন প্রতিরোধ করে.

3. SF6 প্রেসার গেজ (তাপমাত্রা-ক্ষতিপূরণ): পরিবেষ্টিত তাপমাত্রা নির্বিশেষে সত্যিকারের চাপ রিডিং প্রদান করে। সবুজ অঞ্চল = 0.12–0.14 MPa (পরম)। দূরবর্তী নিরীক্ষণের জন্য নিম্ন-চাপের অ্যালার্ম পরিচিতি উপলব্ধ।

4. ভ্যাকুয়াম সার্কিট ব্রেকার বিকল্প: ফিডার সুরক্ষার জন্য, SF6 বাহ্যিক নিরোধক সহ একটি অন্তর্নির্মিত ভ্যাকুয়াম বাধা SF6 এর নিরোধক শক্তির সাথে ভ্যাকুয়ামের উচ্চ ব্রেকিং ক্ষমতাকে একত্রিত করে। রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট: 31.5kA।

5. তারের কম্পার্টমেন্ট: বড়, অপসারণযোগ্য সামনের কভারটি কেবল লগ ইনস্টলেশনের জন্য সহজে অ্যাক্সেসের অনুমতি দেয়। 500mm² পর্যন্ত একক-কোর তামা বা অ্যালুমিনিয়াম তারের জন্য উপযুক্ত।

6. ম্যাগনেটিক বা স্প্রিং অ্যাকচুয়েটর: হয় একটি চৌম্বক অ্যাকচুয়েটর (100,000 যান্ত্রিক অপারেশনের জন্য) বা একটি সঞ্চিত-শক্তি স্প্রিং মেকানিজম (ব্যয়-সংবেদনশীল প্রকল্পগুলির জন্য) হিসাবে উপলব্ধ।

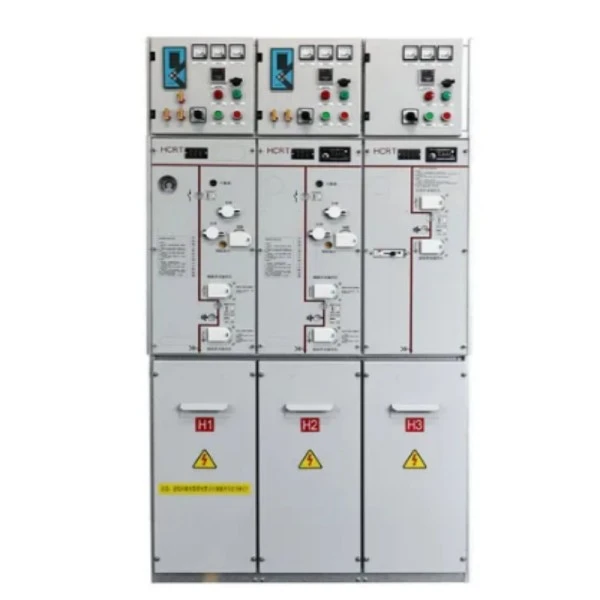

7. ফ্রন্ট প্যানেল মিমিক বাস: সুইচ পজিশন, আর্থিং স্ট্যাটাস এবং SF6 চাপের জন্য LED সূচক সহ একটি পরিষ্কার, খোদাই করা এক-লাইন ডায়াগ্রাম।

8. অক্জিলিয়ারী পরিচিতি: 6NO + 6NC, 220V DC এর জন্য রেট করা, সরাসরি মূল শ্যাফ্ট থেকে চালিত (স্লিপ করার জন্য কোনও ক্যাম নেই)।

পণ্যের আবেদন

35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ারের বহুমুখিতা এটিকে নিম্নলিখিত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে:

1. উইন্ড ফার্ম: প্রতিটি টারবাইনের টাওয়ার বেস বা অফশোর প্ল্যাটফর্ম কালেক্টর রিংগুলিতে ব্যবহৃত হয়। কম্পন, লবণ স্প্রে, এবং সীমাবদ্ধ স্থান সহ্য করে।

2. সোলার পিভি পাওয়ার প্ল্যান্ট: কম্বাইনার বক্স আউটপুট এবং স্টেপ-আপ ট্রান্সফরমার প্রাথমিক দিকে ইনস্টল করা হয়। সিল করা নকশা মরুভূমির পরিবেশে ধুলো প্রবেশ রোধ করে।

3. শিল্প উপকেন্দ্র: স্টিল মিল, সিমেন্ট প্ল্যান্ট এবং পেট্রোকেমিক্যাল সুবিধা যেখানে ক্রমাগত উত্পাদনের জন্য উচ্চ আপটাইম প্রয়োজন। SF6 সুইচগিয়ার বড় মোটর (3MW–10MW) এবং আর্ক ফার্নেসকে ফিড করে।

4. ডেটা সেন্টার: ব্যাকআপ জেনারেটর এবং UPS সিস্টেমে নির্ভরযোগ্য 35kV ইনকামিং সাপ্লাই প্রদান করে। এর কমপ্যাক্ট সাইজ আইটি র‌্যাকগুলির জন্য আরও মেঝে জায়গা ছেড়ে দেয়।

5. রেলওয়ে ট্র্যাকশন সাবস্টেশন: 27.5kV বা 35kV সিস্টেমে বিদ্যুতায়িত রেলওয়ের জন্য। দSF6 সুইচগিয়ারযোগাযোগ পরিধান ছাড়াই ঘন ঘন সুইচিং পরিচালনা করে (5,000 অপারেশন/বছর পর্যন্ত)।

6. ভূগর্ভস্থ সাবস্টেশন: শহরের কেন্দ্রে বা বাণিজ্যিক কমপ্লেক্সে যেখানে জমি নিষেধজনকভাবে ব্যয়বহুল। সুইচগিয়ারটি 2.5m-উচ্চ ভল্টের ভিতরে দুটি স্তরে স্ট্যাক করা যেতে পারে।

7. ইউটিলিটি সেকেন্ডারি ডিস্ট্রিবিউশন: একটি 35kV লুপ থেকে আবাসিক ব্লক বা ছোট শিল্প পার্ক খাওয়ানোর জন্য একটি রিং প্রধান ইউনিট (RMU) হিসাবে।

আমরা মেনে চলছি মান

Lugao Power-এর 35kV মিডিয়াম ভোল্টেজ SF6 সিলড সুইচগিয়ার নিরাপত্তা, নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন নিশ্চিত করার জন্য আন্তর্জাতিক এবং শিল্পের মান অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।

উত্পাদন বিবরণ

লুগাও পাওয়ারের 35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ারের প্রতিটি ইউনিট কঠোর উত্পাদন পদক্ষেপের মধ্য দিয়ে যায়:

● ট্যাঙ্ক তৈরি: লেজার-কাট 316L স্টেইনলেস স্টীল প্লেটগুলি একটি জিগে রোবট-ঝালাই করা হয়। সমস্ত ঢালাই পিনহোলের জন্য ডাই পেনিট্রেন্ট এবং এক্স-রে দিয়ে পরিদর্শন করা হয়। প্রতিটি ট্যাঙ্ক তারপর 0.3 MPa (2*অপারেটিং চাপ) 24 ঘন্টার জন্য চাপ-পরীক্ষিত হয়।

● সারফেস ট্রিটমেন্ট: বাইরের অংশ ফসফেটেড এবং RAL 7035 epoxy পলিয়েস্টার পাউডার (ন্যূনতম 80μm পুরুত্ব) দিয়ে প্রলিপ্ত। লবণ স্প্রে প্রতিরোধের: 1,000 ঘন্টা।

● SF6 গ্যাস প্রক্রিয়াকরণ: সমস্ত অভ্যন্তরীণ উপাদান (বুশিং, কন্টাক্ট, অ্যাকচুয়েটর) একত্রিত করার পর ট্যাঙ্কটি <10 Pa এ খালি করা হয়। তারপরে SF6 গ্যাস বিশুদ্ধতা>99.97% 0.12 MPa এ পরিপূর্ণ হয়। শিশির বিন্দু <-50°C এ যাচাই করা হয়।

● যান্ত্রিক সহনশীলতা পরীক্ষা: প্রতিটি অপারেটিং প্রক্রিয়া চূড়ান্ত সমাবেশের আগে একটি পরীক্ষার বেঞ্চে 500 বার (খোলা/বন্ধ/আর্থ) সাইকেল করা হয়।

● উচ্চ ভোল্টেজ পরীক্ষা: 70kV/1min পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (শুকনো) এবং 110kV/1.2/50μs বজ্রপাত পরীক্ষা।

● আংশিক স্রাব পরিমাপ: 1.1× রেটেড ভোল্টেজে 5pC এর কম (38.5kV)। একটি ওয়াইডব্যান্ড পিডি ডিটেক্টর দিয়ে পরিমাপ করা হয়।

● লিক সনাক্তকরণ: একটি স্নিফার প্রোব (হ্যালোজেন ডিটেক্টর) প্রতিটি ওয়েল্ড সীম এবং বুশিং ফ্ল্যাঞ্জ স্ক্যান করে। লিক হার প্রতি বছর <0.1% গ্যারান্টিযুক্ত।

● ট্রেসেবিলিটি: প্রতিটি সুইচগিয়ার একটি অনন্য QR কোড পায়। QR কোড একটি ফ্যাক্টরি টেস্ট রিপোর্টের সাথে লিঙ্ক করে যার মধ্যে চাপ পরীক্ষার বক্ররেখা, PD লেভেল এবং গ্যাস ফিল করার তারিখ রয়েছে।

SF6 সিলড সুইচগিয়ার বনাম এয়ার-ইনসুলেটেড সুইচগিয়ার (AIS)

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: 35kV মাঝারি ভোল্টেজ SF6 সিল করা সুইচগিয়ার কত ঘন ঘন রিফিল করতে হবে?

উত্তর: সাধারণ অবস্থার অধীনে, ফুটো হার প্রতি বছর 0.1% এর নিচে। 0.12 MPa প্রাথমিক পূরণে, অ্যালার্ম থ্রেশহোল্ডে (0.10 MPa) নামতে 20 বছরের বেশি সময় লাগবে। আমরা প্রতি 6 মাসে চাপ পরিমাপক পরীক্ষা করার পরামর্শ দিই। সীল ব্যর্থ না হলে সাধারণত এক বছরের ওয়ারেন্টি সময়ের মধ্যে কোনো রিফিলের প্রয়োজন হয় না।

প্রশ্ন 2: SF6 গ্যাস কি পরিবেশগতভাবে ক্ষতিকর? এবং Lugao বিকল্প অফার করে?

উত্তর: SF6 এর উচ্চ বৈশ্বিক উষ্ণতা বৃদ্ধির সম্ভাবনা রয়েছে (GWP = 23,500)। যাইহোক, Lugao-এর 35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ার প্রতি ইউনিট 2kg-এর কম ব্যবহার করে এবং আমাদের সিল করা ট্যাঙ্কের নকশা কার্যত নির্গমন দূর করে। সবুজ গ্যাসের প্রয়োজনের প্রকল্পগুলির জন্য, আমরা একটি ঐচ্ছিক "সবুজ গ্যাস" (C5-FK) অফার করি 99% কম GWP সহ, যদিও কিছুটা হ্রাস করা নিরোধক রেটিং।

প্রশ্ন 3: এটা করতে পারেনসুইচগিয়ারএকটি অতিরিক্ত ঘের ছাড়া বাইরে ব্যবহার করা হবে?

উত্তর: হ্যাঁ, 35kV মাঝারি ভোল্টেজ SF6 সিলযুক্ত সুইচগিয়ারটি নিজেই সিল করা ট্যাঙ্কের জন্য IP67-রেটযুক্ত এবং নিম্ন-ভোল্টেজ বগির জন্য IP4X। যাইহোক, সরাসরি বহিরঙ্গন ইনস্টলেশনের জন্য, আমরা "ওয়েদারপ্রুফ হুড" বিকল্পটি অর্ডার করার পরামর্শ দিই (পুরো কিউবিকলে IP54 রেটিং যোগ করে)। অন্যথায়, এটি একটি মৌলিক কিয়স্ক বা সাবস্টেশন বিল্ডিংয়ের ভিতরে ইনস্টল করুন।

প্রশ্ন 4: এক বছরের ওয়ারেন্টি কি SF6 গ্যাসকেই কভার করে?

উত্তর: হ্যাঁ, ওয়ারেন্টি সময়কালে (একটি সাবান বুদবুদ বা ডিটেক্টর পরীক্ষা ব্যবহার করে) লিক হওয়ার বিষয়টি নিশ্চিত হলে, লুগাও একটি প্রতিস্থাপন গ্যাস সিলিন্ডার সরবরাহ করবে এবং ফিটিংটি কোনো চার্জ ছাড়াই রিসিল করবে। যাইহোক, যদি লিক শারীরিক ক্ষতির ফলে হয় (যেমন, একটি ফর্কলিফ্ট ট্যাঙ্কে আঘাত করে), মেরামত বিলযোগ্য।

প্রশ্ন 5: আমি কি এই সুইচগিয়ারে একটি দূরবর্তী SCADA ইন্টারফেস পুনরুদ্ধার করতে পারি?

উত্তর: সমস্ত ইউনিট একটি RTU বা PLC সংযোগের জন্য প্রস্তুত স্ট্যান্ডার্ড 6NO+6NC সহায়িকা পরিচিতিগুলির সাথে আসে। উন্নত পর্যবেক্ষণের জন্য, আমরা Modbus RTU (RS485) বা IEC 61850 (ইথারনেট) আউটপুট সহ একটি ঐচ্ছিক প্লাগ-ইন মডিউল অফার করি, যা রিয়েল-টাইম SF6 চাপ, সুইচ পজিশন এবং অপারেশন কাউন্টার ডেটা প্রদান করে।
