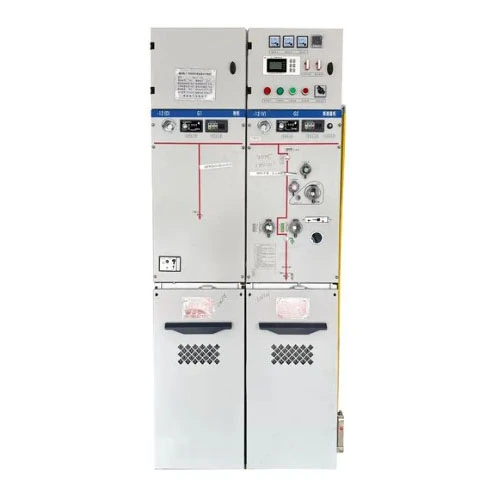

SF6 গ্যাস ইনসুলেটেড কমপ্যাক্ট RMU মেটাল এনক্লোজড সুইচগিয়ার

SF6 গ্যাস ইনসুলেটেড কমপ্যাক্ট RMU মেটাল এনক্লোজড সুইচগিয়ার হল একটি সম্পূর্ণ পাওয়ার ডিস্ট্রিবিউশন ইউনিট যা উচ্চ-ভোল্টেজ স্যুইচিং ডিভাইস, বাসবার, গ্রাউন্ডিং সুইচ এবং অন্যান্য মূল উপাদানগুলিকে সম্পূর্ণরূপে আবদ্ধ করে একটি স্টেইনলেস স্টিল গ্যাস ট্যাঙ্কের ভিতরে যা ইনসুলেটিং হিসাবে SF6 গ্যাসে ভরা।

এই পণ্যটি প্রাথমিকভাবে 12kV/24kV পাওয়ার সিস্টেমে ব্যবহৃত হয়রিং প্রধান ইউনিট (RMU)অ্যাপ্লিকেশন বা টার্মিনাল পাওয়ার ডিস্ট্রিবিউশন।

এটা কি করতে পারে?

সহজভাবে বলতে গেলে, এটি শক্তি বিতরণ, সুইচিং, সুরক্ষা এবং নিয়ন্ত্রণ সক্ষম করে। নির্দিষ্ট ফাংশন অন্তর্ভুক্ত:

1. লোড কারেন্ট তৈরি এবং ভাঙ্গা - স্বাভাবিক লাইন স্যুইচিং।

2. শর্ট-সার্কিট কারেন্ট তৈরি এবং ভাঙ্গা - ফিউজ বা সার্কিট ব্রেকারগুলির সাথে একত্রে, ট্রান্সফরমার এবং লাইনগুলিকে রক্ষা করার জন্য ত্রুটির সময় দ্রুত সার্কিটটি কেটে দিন।

3. বিচ্ছিন্নতা এবং গ্রাউন্ডিং - রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য একটি দৃশ্যমান সংযোগ বিচ্ছিন্ন পয়েন্ট এবং গ্রাউন্ডিং ফাংশন প্রদান করে।

4. তারের সংযোগ এবং সুরক্ষা - একটি ইনকামিং/আউটগোয়িং ইউনিট হিসাবে কাজ করে, তারের লাইনের জন্য ওভারকারেন্ট এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে।

সম্পূর্ণরূপে সিল করা নির্মাণের জন্য ধন্যবাদ, এই পণ্যটি কঠোর পরিবেশের জন্য বিশেষভাবে উপযুক্ত (যেমন, উচ্চ উচ্চতা, আর্দ্রতা, লবণ স্প্রে, ভারী ধূলিকণা) বা ভূমি-সংক্রান্ত অবস্থান (যেমন, বাণিজ্যিক কেন্দ্র, আবাসিক কমপ্লেক্স, বায়ু খামার)। এটি ঐতিহ্যগত বায়ু-অন্তরক রিং প্রধান ইউনিটগুলির জন্য একটি আদর্শ প্রতিস্থাপন।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

নিম্নোক্ত SF6 গ্যাস ইনসুলেটেড কমপ্যাক্ট RMU মেটাল এনক্লোজড সুইচগিয়ারের প্রমিত প্রযুক্তিগত পরামিতিগুলি দ্বারা নির্মিতলুগাও পাওয়ার কোং, লি.:

পণ্য বৈশিষ্ট্য এবং আবেদন (প্রশ্ন ও উত্তর বিন্যাস)

প্রশ্ন 1: এই SF6 গ্যাস ইনসুলেটেড কমপ্যাক্ট RMU মেটাল এনক্লোজড সুইচগিয়ারের সবচেয়ে বড় বৈশিষ্ট্য কী?

উত্তর: সবচেয়ে বড় বৈশিষ্ট্য হল চরম কম্প্যাক্টনেস এবং সম্পূর্ণভাবে উত্তাপযুক্ত নকশা। প্রথাগত বায়ু-নিরোধক RMU-এর তুলনায়, আমাদের পণ্য উচ্চতর বৈদ্যুতিক কর্মক্ষমতা বজায় রেখে ভলিউম প্রায় 70% কমিয়ে দেয়। সমস্ত উচ্চ-ভোল্টেজের লাইভ অংশগুলি সম্পূর্ণরূপে স্টেইনলেস স্টিলের গ্যাস ট্যাঙ্কের ভিতরে সিল করা হয়, যা বাহ্যিক ঘনীভবন, দূষণ বা ছোট প্রাণী দ্বারা প্রভাবিত হয় না---সত্যিই 30 বছরের রক্ষণাবেক্ষণ-মুক্ত অপারেশন অর্জন করে। অতিরিক্তভাবে, আমাদের SF6 ইনসুলেটেড রিং প্রধান ইউনিটটিতে একটি মডুলার ডিজাইন রয়েছে, যা ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী ইনকামিং/আউটগোয়িং ইউনিট, মিটারিং ইউনিট, PT ইউনিট ইত্যাদির নমনীয় সমন্বয়ের অনুমতি দেয়।

প্রশ্ন 2: কঠোর পরিবেশে এটি কতটা নির্ভরযোগ্য?

উত্তর: অত্যন্ত নির্ভরযোগ্য। গ্যাস ট্যাঙ্কটি লেজার ওয়েল্ডিং এবং হিলিয়াম লিক সনাক্তকরণ ব্যবহার করে তৈরি করা হয়, যার বার্ষিক লিক হার 0.1% এর নিচে, দীর্ঘমেয়াদী SF6 গ্যাসের চাপের স্থিতিশীলতা নিশ্চিত করে। এমনকি -40°C চরম ঠাণ্ডা বা +55°C উচ্চ তাপমাত্রায়, অথবা 3000 মিটার পর্যন্ত উচ্চতায়, আমাদের পণ্য তার রেটযুক্ত নিরোধক স্তর বজায় রাখে। অনেক গ্রাহকরা এই কমপ্যাক্ট আরএমইউ সুইচগিয়ারটি উপকূলীয় বায়ু খামার এবং খনিগুলিতে ইনস্টল করেছেন, যেখানে এটি বছরের পর বছর ধরে কোনও নিরোধক ফ্ল্যাশওভারের ঘটনা ছাড়াই কাজ করেছে।

প্রশ্ন 3: পণ্যটির কী সুরক্ষা ডিজাইন রয়েছে?

উত্তর: নিরাপত্তা আমাদের সর্বোচ্চ অগ্রাধিকার। পণ্যটিতে একটি "ফাইভ-প্রিভেনশন" ইন্টারলক সিস্টেম রয়েছে (ভুল সার্কিট ব্রেকার অপারেশন প্রতিরোধ করে, লোডের নিচে আইসোলেটর স্যুইচ করা রোধ করে, লাইভ থাকাকালীন গ্রাউন্ডিং সুইচ বন্ধ করা রোধ করে, গ্রাউন্ড ক্লোজডের সাথে শক্তি বাড়াতে বাধা দেয় এবং লাইভ কম্পার্টমেন্টে প্রবেশ করতে বাধা দেয়)। অতিরিক্তভাবে, গ্যাস ট্যাঙ্কে IAC AFLR 20kA/1s এর একটি অভ্যন্তরীণ আর্ক ফল্ট রেটিং রয়েছে, চাপ ত্রাণ চ্যানেলগুলি ঘেরের বাইরে একটি নিরাপদ এলাকায় চাপ শক্তিকে নির্দেশ করে। অপারেশন প্যানেলে একটি পর্যবেক্ষণ উইন্ডো বিচ্ছিন্নতার ব্যবধানের অবস্থার একটি স্পষ্ট দৃশ্য প্রদান করে।

প্রশ্ন 4: কোন নির্দিষ্ট অ্যাপ্লিকেশন পরিস্থিতিতে এটি উপযুক্ত?

উত্তর: আমাদের পণ্যটি নিম্নলিখিত পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়:

● শহুরে আবাসিক কমপ্লেক্স, বাণিজ্যিক ভবন---সাবস্টেশনে প্রধান আগত এবং বিতরণ ইউনিট হিসাবে, মেঝে স্থান সংরক্ষণ।

● উইন্ড ফার্ম, ফটোভোলটাইক পাওয়ার স্টেশন--- কমপ্যাক্ট সাবস্টেশনের ভিতরে আরএমইউ ইউনিট হিসাবে, তাপমাত্রার তারতম্য সহ্য করে।

● শিল্প পার্ক, কারখানা---ছোট এবং মাঝারি আকারের ট্রান্সফরমার রক্ষা, ঐতিহ্যবাহী ড্রপআউট ফিউজ প্রতিস্থাপন।

● সাবওয়ে, টানেল, বিমানবন্দর---উচ্চ-নির্ভরযোগ্য পাওয়ার সাপ্লাই নোডের জন্য কম ব্যর্থতার হার প্রয়োজন।

● ডেটা সেন্টার---A-স্তরের লোডগুলি সরবরাহের ধারাবাহিকতার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ, অটোমেশনের সাথে স্বয়ংক্রিয় স্ট্যান্ডবাই পাওয়ার ট্রান্সফার সক্ষম করে।

● খনি, বন্দর---ধুলোময়, আর্দ্র পরিবেশ যেখানে সম্পূর্ণ সিল করা নির্মাণ একটি সুস্পষ্ট সুবিধা।

আপনার SF6 গ্যাস ইনসুলেটেড কমপ্যাক্ট RMU ধাতব ঘেরা সুইচগিয়ারের এক বা কয়েকশ ইউনিট প্রয়োজন হোক না কেন, আমরা মানসম্মত বা কাস্টমাইজড সমাধান প্রদান করতে পারি।

উত্পাদনের বিবরণ (প্রতিযোগীদের তুলনায় সুবিধা)

বিস্তারিত তুলনা: লুগাও পাওয়ার বনাম সাধারণ ব্র্যান্ড

আমাদের মূল পার্থক্য করার সুবিধা:

1. সত্যিই "রক্ষণাবেক্ষণ-মুক্ত": সাধারণ ব্র্যান্ডগুলি রক্ষণাবেক্ষণ-মুক্ত দাবি করে কিন্তু বার্ষিক গ্যাস লিকেজ হার 1%>, প্রতি 3-5 বছরে রিফিল করার প্রয়োজন হয়৷লুগাও পাওয়ারবার্ষিক ফুটো হার ≤0.1% সহ একটি ডাবল-সিল রিং + মেটাল হার্ড-সিল স্ট্রাকচার ব্যবহার করে - ডিজাইন জীবনের মধ্যে কোনও রিফিলিংয়ের প্রয়োজন নেই।

2. চরম পরিবেশ অভিযোজনযোগ্যতা: আমাদের পণ্য -45°C নিম্ন-তাপমাত্রা এবং +60°C উচ্চ-তাপমাত্রার টাইপ পরীক্ষা, এবং 720-ঘন্টা লবণ স্প্রে টেস্টিং (সাধারণ = 96 ঘন্টা) - উপকূলীয় এবং আলপাইন অঞ্চলের জন্য উপযুক্ত।

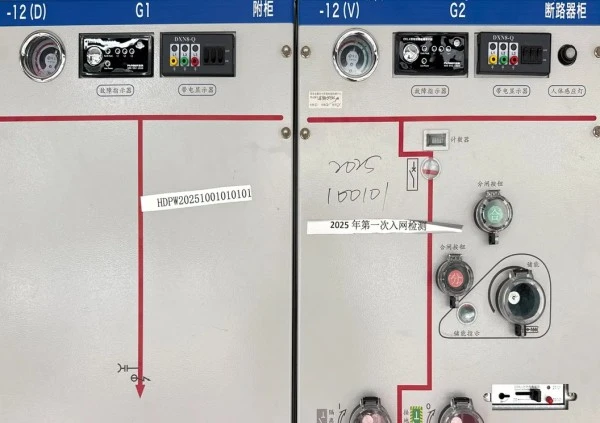

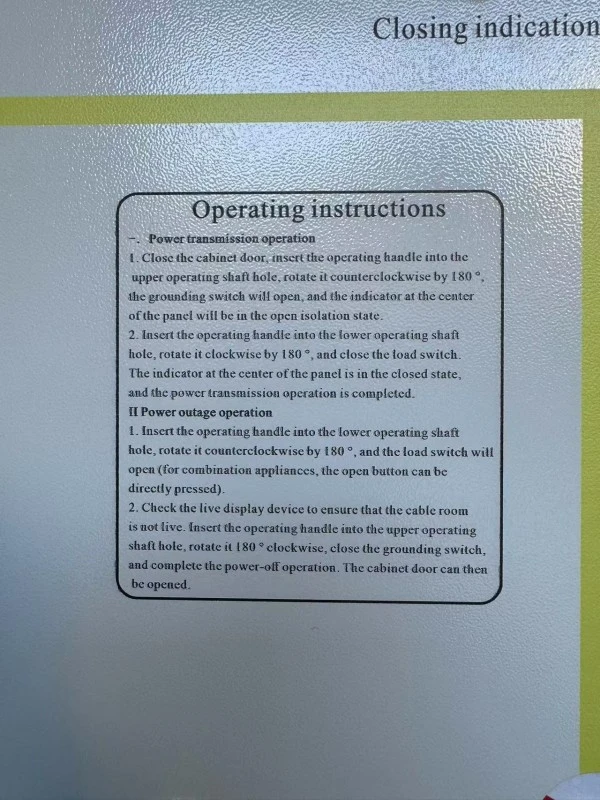

3. ব্যবহারকারী-বান্ধব অপারেশন: স্যুইচ পজিশন, গ্রাউন্ডিং স্ট্যাটাস এবং ওপেন/ক্লোজড স্টেট সবই প্যানেলে কালার-কোডেড, এবং অপারেটিং হ্যান্ডেল ভুল কাজ রোধ করতে জোর প্রতিক্রিয়া প্রদান করে।

4. উচ্চতর শর্ট-সার্কিট সহ্য করার ক্ষমতা: স্ট্যান্ডার্ডের জন্য 20kA/3s প্রয়োজন; আমরা 25kA/3s এর মার্জিন এবং 63kA-এর সর্বোচ্চ সহ্য করে ডিজাইন করি --- শিল্প গড় 15% ছাড়িয়ে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: এই SF6 গ্যাস ইনসুলেটেড কমপ্যাক্ট RMU ধাতব ঘেরা সুইচগিয়ারের SF6 গ্যাস কি পরিবেশ বান্ধব? এটা কি পরে পর্যায়ক্রমে আউট হবে?

উত্তর: বর্তমানে, SF6 সর্বোত্তম নিরোধক গ্যাস রয়ে গেছে, কিন্তু আমরা ইতিমধ্যেই পরিবেশ বান্ধব সংস্করণ (C4 বা শুষ্ক বায়ু) তৈরি করেছি। আপনি যে ইউনিটটি কিনেছেন তার গ্যাস ট্যাঙ্কটি অত্যন্ত ভালভাবে সিল করা হয়েছে, 30 বছরেরও বেশি সময় ধরে ন্যূনতম লিকেজ সহ। যদি ভবিষ্যতে একটি পরিবেশ বান্ধব রেট্রোফিট প্রয়োজন হয়, আমরা একটি সম্পূর্ণ গ্যাস ট্যাঙ্ক প্রতিস্থাপন পরিষেবা প্রদান করতে পারি।

প্রশ্ন 2: অপারেশন চলাকালীন গ্যাসের চাপ কমে গেলে আমার কী করা উচিত?

উত্তর: আমাদের পণ্য একটি গ্যাস ঘনত্ব পরিমাপক (নিম্ন-চাপ অ্যালার্ম যোগাযোগের সাথে) সহ স্ট্যান্ডার্ড আসে। যখন চাপ 0.25 বারে (আপেক্ষিক) নেমে যায়, তখন নিয়ন্ত্রণ ব্যবস্থায় একটি অ্যালার্ম সংকেত পাঠানো হয়। সেই মুহুর্তে, একটি পাওয়ার বিভ্রাটের অনুরোধ করা উচিত, এবং আমাদের বিক্রয়োত্তর দল লিক পরীক্ষা করতে এবং SF6 রিফিল করতে পরিদর্শন করবে। সাধারণ পরিস্থিতিতে, ফুটো হওয়ার কারণে রিফিলিং প্রায় কখনই প্রয়োজন হয় না।

প্রশ্ন 3: পণ্যটি কি বিদ্যমান ডিস্ট্রিবিউশন অটোমেশন সিস্টেমের সাথে অভিযোজিত হতে পারে?

উত্তরঃ একেবারেই। এই SF6 গ্যাস ইনসুলেটেড কমপ্যাক্ট RMU-তে আমাদের SF6 গ্যাস DTU ইন্টারফেস এবং বৈদ্যুতিক অপারেটিং মেকানিজমের জন্য স্থানের সাথে সংরক্ষিত। একটি বৈদ্যুতিক মডিউল এবং কন্ট্রোল ক্যাবল যোগ করে, এটিকে IEC 60870-5-101/104 বা Modbus কমিউনিকেশন প্রোটোকলের সাথে সংযুক্ত করা যেতে পারে যাতে রিমোট ওপেনিং/ক্লোজিং, কারেন্ট/ভোল্টেজ রিডিং এবং ফল্ট ইন্ডিকেটর আপলোড করা যায়।

কেন লুগাও পাওয়ার বেছে নিন?

2016 সালে প্রতিষ্ঠিত:লুগাও পাওয়ার মাঝারি এবং উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সরঞ্জামগুলির একটি পেশাদার প্রস্তুতকারক, যার নিজস্ব কারখানা এবং সমন্বিত গবেষণা ও উন্নয়ন, উত্পাদন এবং বিক্রয় ক্ষমতা রয়েছে।

3,000+ m² উত্পাদন সুবিধা:আমাদের উৎপাদন সুবিধা পাওয়ার ট্রান্সফরমার, RMU, সুইচগিয়ার এবং অন্যান্য পাওয়ার ডিস্ট্রিবিউশন সরঞ্জাম উত্পাদন, সমাবেশ, পরিদর্শন এবং পরীক্ষা সমর্থন করে।

30+ দেশ পরিবেশিত:লুগাও পাওয়ার পণ্যগুলি 30 টিরও বেশি দেশে রপ্তানি করা হয়েছে, পাওয়ার গ্রিড, শিল্প, অবকাঠামো, পুনর্নবীকরণযোগ্য শক্তি এবং অন্যান্য আন্তর্জাতিক প্রকল্পগুলি পরিবেশন করে।

ISO9001 এবং SGS প্রত্যয়িত:আমাদের গুণমান ব্যবস্থাপনা এবং উত্পাদন প্রক্রিয়াগুলি ISO 9001 এবং SGS সার্টিফিকেশন দ্বারা সমর্থিত। প্রযোজ্য পণ্য এছাড়াও CE এবং CCC সার্টিফিকেশন সঙ্গে উপলব্ধ.

60+ টেকনিক্যাল স্টাফ:আমাদের প্রযুক্তিগত দল পণ্যের নকশা, প্রকল্প কনফিগারেশন, কাস্টমাইজড সমাধান, এবং বিভিন্ন পাওয়ার ডিস্ট্রিবিউশন প্রয়োজনীয়তার জন্য প্রযুক্তিগত ডকুমেন্টেশন সমর্থন করে।

ফ্যাক্টরি-ডাইরেক্ট প্রজেক্ট সাপোর্ট:পণ্য নির্বাচন এবং প্রযুক্তিগত নকশা থেকে শুরু করে উত্পাদন, পরীক্ষা, বিতরণ এবং বিক্রয়োত্তর সহায়তা, লুগাও পাওয়ার বিশ্বব্যাপী বিদ্যুৎ বিতরণ প্রকল্পগুলির জন্য সমন্বিত সহায়তা প্রদান করে।
