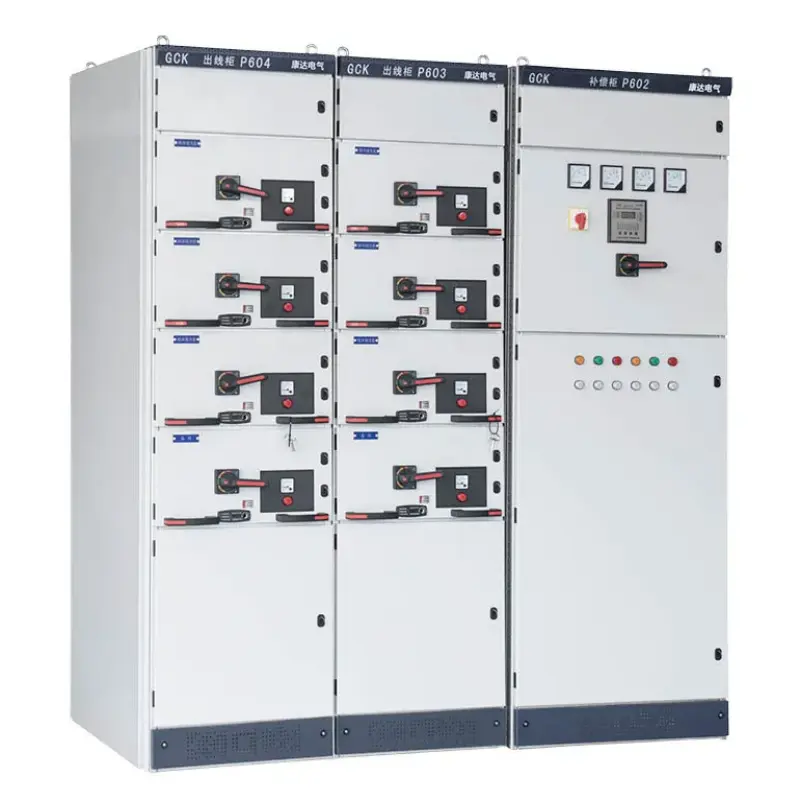

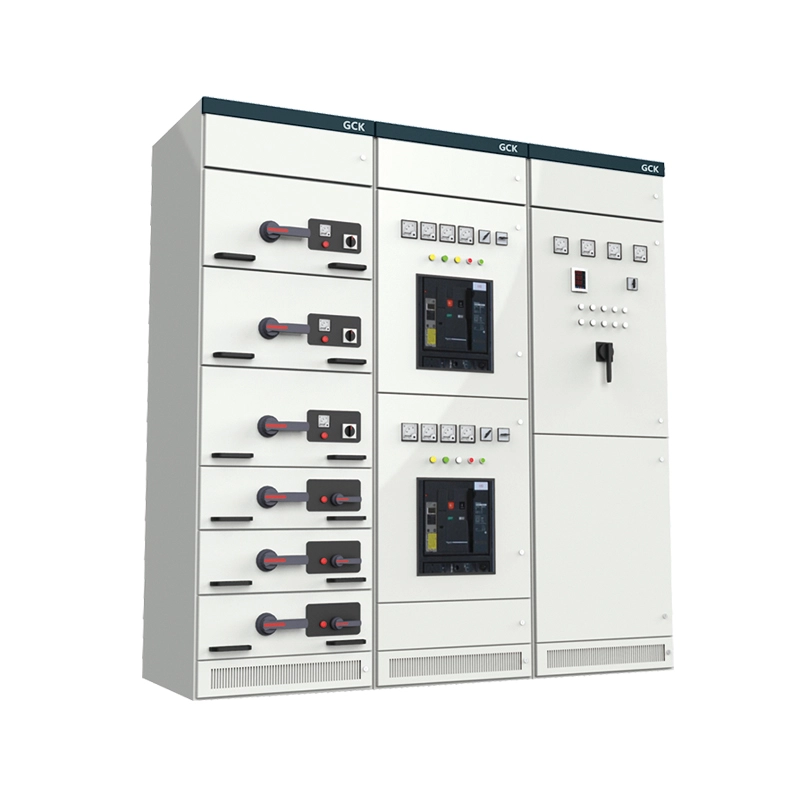

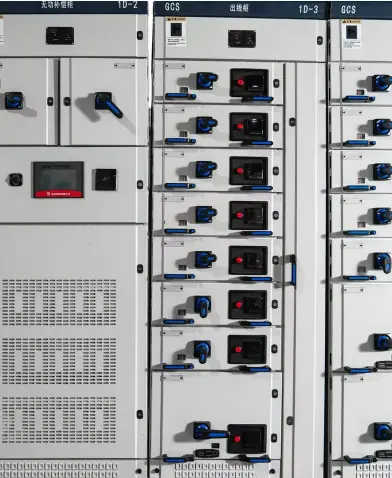

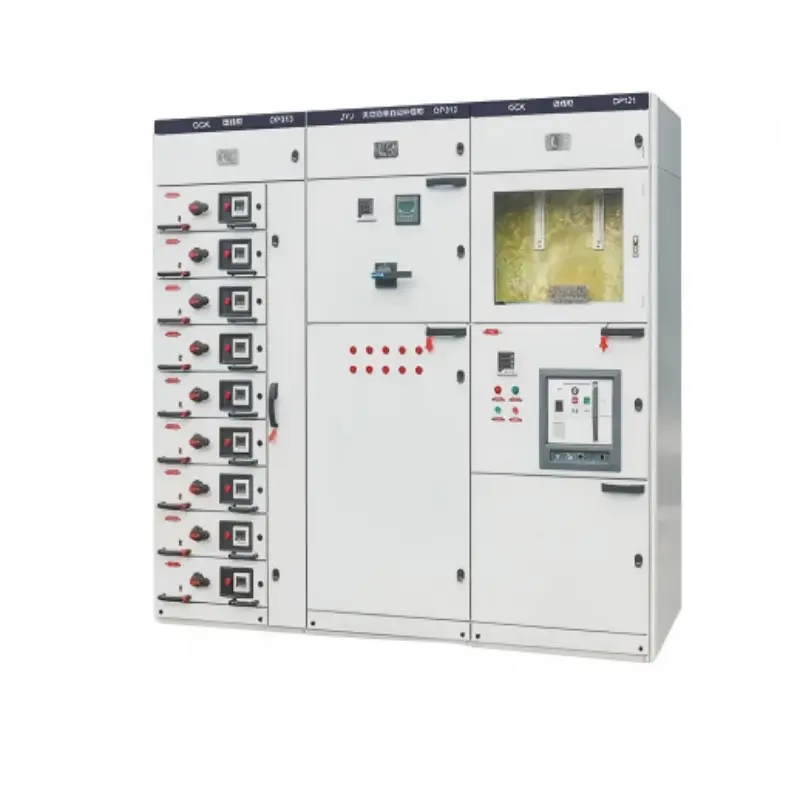

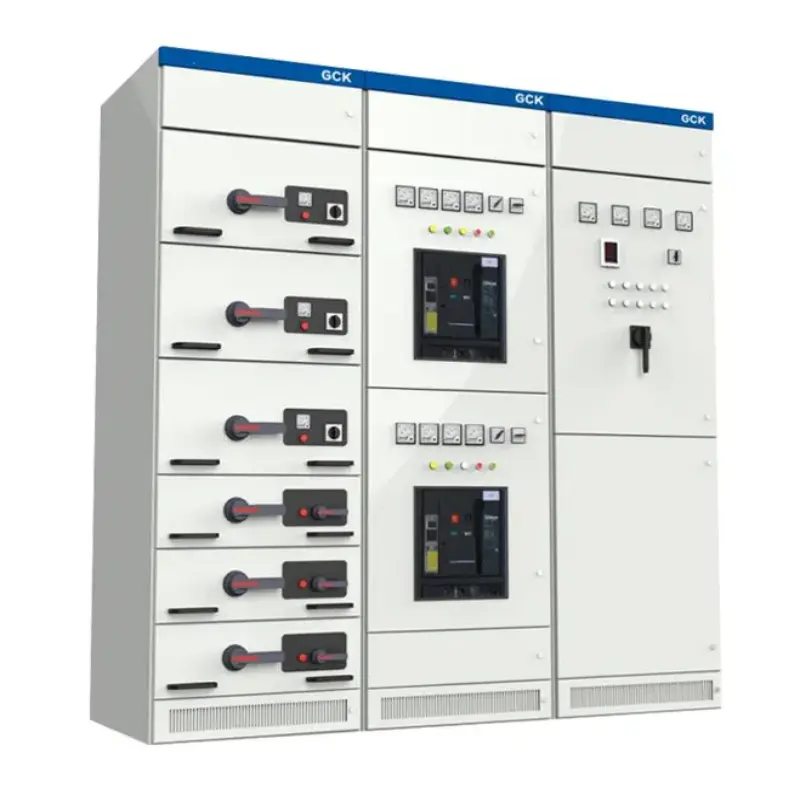

GCK সি-প্রোফাইল অ্যাসেম্বলি ইকোনমিক্যাল সুইচ ক্যাবিনেট

GCK সি-প্রোফাইল সমাবেশ অর্থনৈতিক সুইচ ক্যাবিনেট হল একটিলো-ভোল্টেজ (690V পর্যন্ত) আবদ্ধ সুইচগিয়ারএকটি বোল্টেড সি-প্রোফাইল ইস্পাত ফ্রেম ব্যবহার করে। সি-প্রোফাইলগুলি হল কোল্ড-রোল্ড, 25 মিমি মডুলার হোল গ্রিড সহ প্রি-পাঞ্চড গ্যালভানাইজড স্টিল চ্যানেল, যা ঢালাই বা বিশেষ সরঞ্জাম ছাড়াই সমাবেশ সক্ষম করে।

এই পণ্য কি করে?

● পাওয়ার ডিস্ট্রিবিউশন - নিরাপদে প্রধান আগত উৎস থেকে ফিডার, মোটর, লাইটিং প্যানেল এবং অন্যান্য লোডগুলিতে শক্তি সরবরাহ করে।

● ড্রয়ার কার্যকারিতা – ঘর তোলার যোগ্য ড্রয়ার (সার্কিট ব্রেকার, কন্টাক্টর, সফট স্টার্টার) যা মূল বাসবার লাইভ থাকার সময় অদলবদল করা যায়, ডাউনটাইম কমিয়ে দেয়।

● অন-সাইটে পুনর্বিন্যাস - প্রান্তের প্লেটগুলিকে আনবোল্ট করে, নতুন কিউবিকলে বোল্ট করে এবং সাধারণ কিটগুলির সাথে বাসবারগুলিকে প্রসারিত করে সহজেই বিভাগগুলি যোগ করুন বা সরান৷

● সুরক্ষা এবং বিচ্ছিন্নতা - যান্ত্রিক ইন্টারলক, শাটার, এবং বিচ্ছেদের কনফিগারযোগ্য ফর্ম (ফর্ম 2b, 3b, বা 4b) প্রদান করে।

কাস্টমাইজেশন বিকল্প

সংক্ষেপে, এই মন্ত্রিসভা আধুনিক ড্র-আউট অফার করেসুইচগিয়ারকার্যকারিতা — নিরাপদ রক্ষণাবেক্ষণ, উচ্চ ঘনত্ব এবং মডুলারিটি — প্রবেশ-স্তরের মূল্যে। এটি ছোট থেকে মাঝারি শিল্প কারখানা, বাণিজ্যিক ভবন, অবকাঠামো প্রকল্প, এবং বাজেট-সচেতন রেট্রোফিটের জন্য আদর্শ যেখানে গুণমানের সাথে আপস করা যায় না।

পণ্যের পরামিতি (স্পেসিফিকেশন)

নিচে GCK সি-প্রোফাইল অ্যাসেম্বলি ইকোনমিক্যাল সুইচ ক্যাবিনেটের মূল প্রযুক্তিগত বৈশিষ্ট্য রয়েছে। মানগুলি স্ট্যান্ডার্ড কনফিগারেশনের উপর ভিত্তি করে এবং নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তার জন্য কাস্টমাইজ করা যেতে পারে।

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন (প্রশ্ন ও উত্তর বিন্যাস)

GCK সি-প্রোফাইল অ্যাসেম্বলি ইকোনমিক্যাল সুইচ ক্যাবিনেট তার অর্থনীতি, নমনীয়তা এবং প্রমাণিত কর্মক্ষমতার অনন্য সমন্বয়ের কারণে আলাদা। নীচে আমরা গ্রাহকরা এর বৈশিষ্ট্য এবং উপযুক্ত অ্যাপ্লিকেশন সম্পর্কে জিজ্ঞাসা করা সবচেয়ে সাধারণ প্রশ্নের উত্তর দিই।

প্রশ্ন 1: ঢালাই করা সুইচগিয়ারের চেয়ে সি-প্রোফাইল ডিজাইনকে কী বেশি লাভজনক করে তোলে?

উত্তর: তিনটি কারণ: (1) বোল্ট-একসাথে ফ্রেম ব্যয়বহুল ওয়েল্ডিং ফিক্সচারগুলিকে দূর করে। (2) প্রি-পঞ্চড 25mm গ্রিড কাস্টম ড্রিলিং সরিয়ে দেয়। (3) ক্ষতিগ্রস্ত প্রোফাইল পৃথকভাবে প্রতিস্থাপন করা যেতে পারে, পুরো ফ্রেম নয়। আপনি যখন GCK সি-প্রোফাইল অ্যাসেম্বলি ইকোনমিক্যাল সুইচ ক্যাবিনেট ক্রয় করেন, তখন আপনি মূল্যের জন্য অর্থ প্রদান করেন, অতিরিক্ত-ইঞ্জিনিয়ারিং নয়।

প্রশ্ন 2: বোল্ট করা কাঠামো কি শিল্প পরিবেশের জন্য যথেষ্ট শক্তিশালী?

উঃ হ্যাঁ। সঠিকভাবে টর্ক করা (M8:18Nm, M10:35Nm), এটি IEC 61439-2-এর সাথে মিলিত হয় এবং স্থায়ী বিকৃতি ছাড়াই 50kA শর্ট-সার্কিট শক্তি সহ্য করে। চরম কম্পনের জন্য (যেমন, স্ট্যাম্পিং প্রেস বা জাহাজ), আমরা আমাদের ঢালাই সুপারিশ করিMNS সিরিজ. 95% শিল্প/বাণিজ্যিক সাইটের জন্য, GCK C-প্রোফাইল পর্যাপ্ত থেকে বেশি।

প্রশ্ন 3: কিভাবে গ্যালভানাইজড ফিনিস পাউডার আবরণের সাথে তুলনা করে?

উ: পাঞ্চ করার পরে হট-ডিপ গ্যালভানাইজিং সমস্ত পৃষ্ঠকে ঢেকে দেয় — কাটা প্রান্ত এবং গর্তগুলি অন্তর্ভুক্ত — একটি অভিন্ন ≥65μm দস্তা স্তর সহ। আর্দ্র পরিবেশে (যেমন, জল চিকিত্সা, টেক্সটাইল মিল) পাউডার আবরণকে ছাড়িয়ে যাওয়ার ফলে আর্দ্রতার পিছনে থাকা অবস্থায় এটি চিপ বা ক্ষয় করবে না। যদি রঙ প্রয়োজন হয়, পাউডার আবরণ galvanized স্তর উপর প্রয়োগ করা যেতে পারে.

প্রশ্ন 4: সবচেয়ে সাধারণ অ্যাপ্লিকেশন পরিস্থিতি কি?

উত্তর: হাজার হাজার গ্লোবাল ইন্সটলেশনের উপর ভিত্তি করে, GCK C-প্রোফাইল অ্যাসেম্বলি ইকোনমিক্যাল সুইচ ক্যাবিনেট প্রায়শই মোতায়েন করা হয়:

ছোট ও মাঝারি শিল্প কারখানা: খাদ্য প্রক্রিয়াকরণ, প্লাস্টিক ছাঁচনির্মাণ, ধাতু তৈরি এবং টেক্সটাইল মিল

বাণিজ্যিক ভবন: শপিং সেন্টার, হোটেল এবং অফিস ভবন

জল এবং বর্জ্য জল চিকিত্সা: পাম্প স্টেশন, সেচ এবং ডিস্যালিনেশন সিস্টেম

রেট্রোফিট প্রকল্প: পুরানো স্থির সুইচবোর্ডগুলিকে আধুনিক ড্র-আউট সুইচগিয়ার দিয়ে প্রতিস্থাপন করা

অস্থায়ী বিদ্যুৎ স্থাপনা: নির্মাণ সাইট, খনির ক্যাম্প এবং ইভেন্ট পাওয়ার সিস্টেম

উত্পাদনের বিবরণ এবং প্রতিযোগিতামূলক সুবিধা

উত্পাদনের বিশদ - কীভাবে আমরা GCK সি-প্রোফাইল সমাবেশ অর্থনৈতিক সুইচ ক্যাবিনেট তৈরি করি

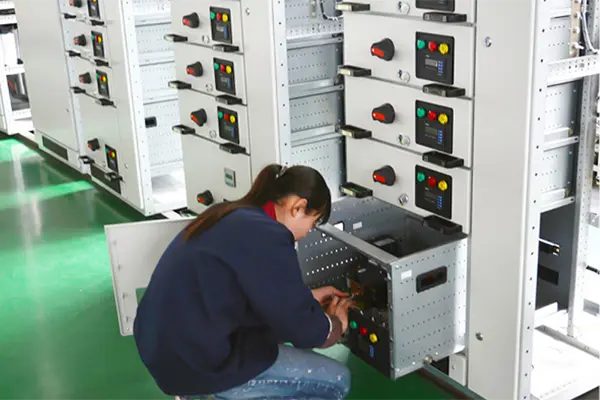

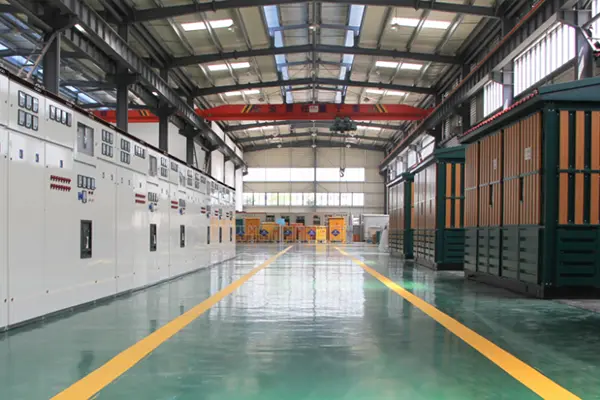

Lugao Power Co., Ltd. এ, আমরা প্রতিটা GCK C-প্রোফাইল অ্যাসেম্বলি ইকোনমিক্যাল সুইচ ক্যাবিনেট তৈরি করি যার সাথে সামঞ্জস্য, স্থায়িত্ব এবং সমাবেশ সহজ হয়।

1. সি-প্রোফাইল উত্পাদন:জাপানি-স্ট্যান্ডার্ড Q235B 2.0 মিমি ইস্পাত কয়েল → CNC পাঞ্চ 25 মিমি গ্রিড → কোল্ড-ফর্ম সি-আকৃতি (±0.3 মিমি নির্ভুলতা) → দৈর্ঘ্যে কাটা → হট-ডিপ গ্যালভানাইজড (≥65μm, ASTM A123)।

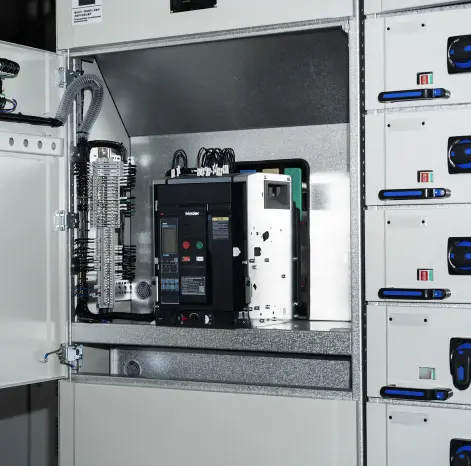

2. ড্রয়ার ক্রেডেল:পজিশনিং ডিম্পল এবং নাইলন রোলার সহ 2.5 মিমি গ্যালভানাইজড ইস্পাত। অ্যাডাপ্টার প্লেটের মাধ্যমে 8E/2 থেকে 24E ড্রয়ার গ্রহণ করে। প্যাডলক হ্যাপ সহ থ্রি-পজিশন মেকানিক্যাল ইন্টারলক (সংযুক্ত/পরীক্ষা/বিচ্ছিন্ন)।

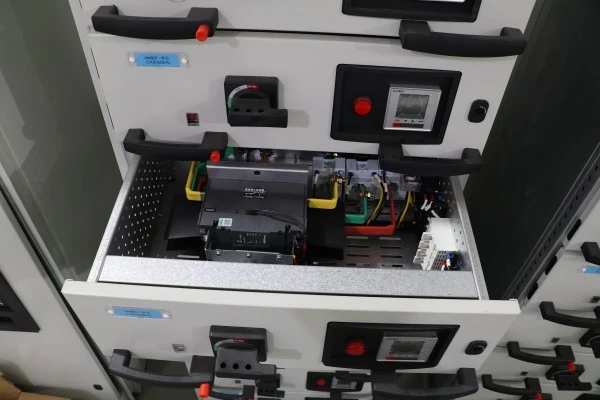

3. ড্রয়ার ইউনিট:1.5 মিমি ইস্পাত ফ্রন্ট প্যানেল, RAL 7035 পাউডার লেপ, লেজার-খোদাই করা লেবেল। O/I সূচক দিয়ে হ্যান্ডেল করুন। প্রাথমিক পরিচিতি: সিলভার-প্লেটেড কপার (≥10μm), স্প্রিং-লোডেড টিউলিপ ডিজাইন। সেকেন্ডারি ওয়্যারিং: 2.5 মিমি² পিভিসি কপার ওয়্যার নম্বরযুক্ত ফেরুলস। ধারাবাহিকতা, নিরোধক, এবং যান্ত্রিক অপারেশন জন্য কারখানা পরীক্ষিত.

4. বাসবার সিস্টেম:ETP কপার (98% IACS), সিলভার-প্লেটেড জয়েন্টগুলি 35-40Nm পর্যন্ত টর্ক করা হয়েছে। বাসবারগুলি প্রতি 500 মিমি সমর্থন করে (সাধারণ 800 মিমি থেকে শক্ত)। উল্লম্ব বাসবারগুলি বোল্ট করা তামার লিঙ্কগুলির মাধ্যমে সংযুক্ত হয়।

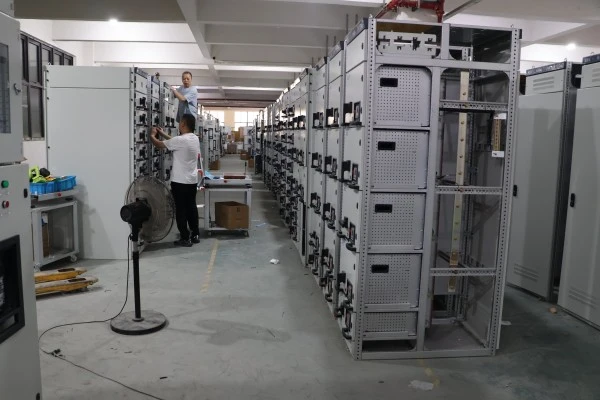

5. সমাবেশ এবং পরীক্ষা:টর্ক-নিয়ন্ত্রিত সমাবেশ। প্রতিটি ইউনিট পরীক্ষা করা হয়েছে: অস্তরক (2.5kV/1মিনিট), ধারাবাহিকতা, যান্ত্রিক ইন্টারলক, এবং 1.1x রেটেড কারেন্টে তাপমাত্রা বৃদ্ধি। কারখানা পরীক্ষার রিপোর্ট অন্তর্ভুক্ত.

বিক্রয়োত্তর পরিষেবা - এক বছরের ওয়ারেন্টি

ওয়ারেন্টি সময়কাল:কমিশনিংয়ের তারিখ থেকে 12 মাস, কিন্তু চালানের তারিখ থেকে 18 মাসের বেশি নয়।

কি কভার করা হয়েছে: সমস্ত উত্পাদন ত্রুটি সহ:

● রেট করা যান্ত্রিক লোডের অধীনে সি-প্রোফাইল বিকৃতি

● ড্রয়ার ইন্টারলক ত্রুটি (ভুল সন্নিবেশ বা প্রত্যাহার প্রতিরোধে ব্যর্থতা)

● প্রাথমিক যোগাযোগের পরিধান ওয়ারেন্টি সময়ের মধ্যে 0.5 মিমি অতিক্রম করে

● সেকেন্ডারি ওয়্যারিং ত্রুটি বা ফ্যাক্টরি সমাবেশের কারণে আলগা সমাপ্তি

● গ্যালভানাইজড আবরণ পিলিং (কোন বাহ্যিক ঘর্ষণ উপস্থিত না থাকলে)

যা কভার করা হয় না: অনুপযুক্ত ইনস্টলেশন, অননুমোদিত পরিবর্তন, নেমপ্লেট রেটিংয়ের বাইরে অপারেশন, শারীরিক প্রভাব, আদেশে নির্দিষ্ট করা না থাকা রাসায়নিক এক্সপোজার থেকে ক্ষয়, বা ফোর্স মেজেউর (বজ্রপাত, বন্যা, আগুন, ইত্যাদি) এর ফলে ক্ষতি।

প্রতিক্রিয়া প্রতিশ্রুতি:

● দূরবর্তী প্রযুক্তিগত সহায়তা:ইমেল, WhatsApp, বা ভিডিও কলের মাধ্যমে 8 ব্যবসায়িক ঘন্টার মধ্যে।

● খুচরা যন্ত্রাংশ চালান:ওয়ারেন্টি দাবির জন্য 48 ঘন্টার মধ্যে (স্ট্যান্ডার্ড কুরিয়ার)।

প্রতিটি চালানের সাথে প্রদত্ত ডকুমেন্টেশন:

1. কারখানা পরীক্ষার রিপোর্ট (অস্তরক, ধারাবাহিকতা, তাপমাত্রা বৃদ্ধি)

2. সমাবেশ অঙ্কন এবং একক লাইন ডায়াগ্রাম

3. প্রতিটি ড্রয়ারের রেটিং এবং ফাংশন তালিকাভুক্ত ড্রয়ারের সময়সূচী

4. অন-সাইটে পুনরায় একত্রিত করার জন্য টর্ক স্পেসিফিকেশন শীট (KD অর্ডার)

5. অপারেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল
