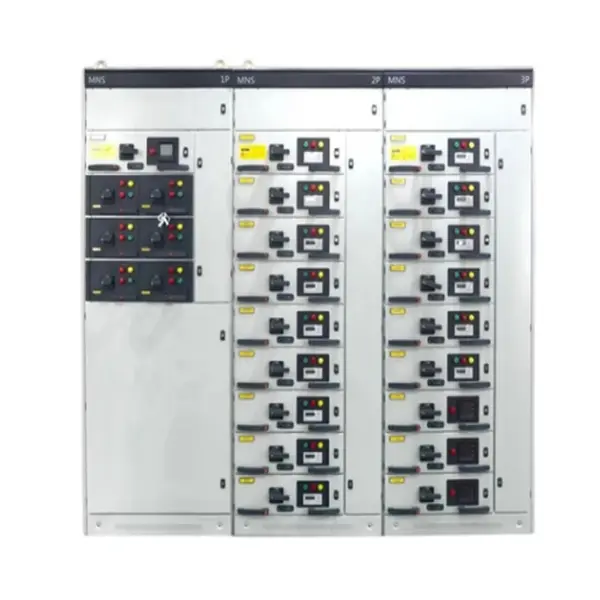

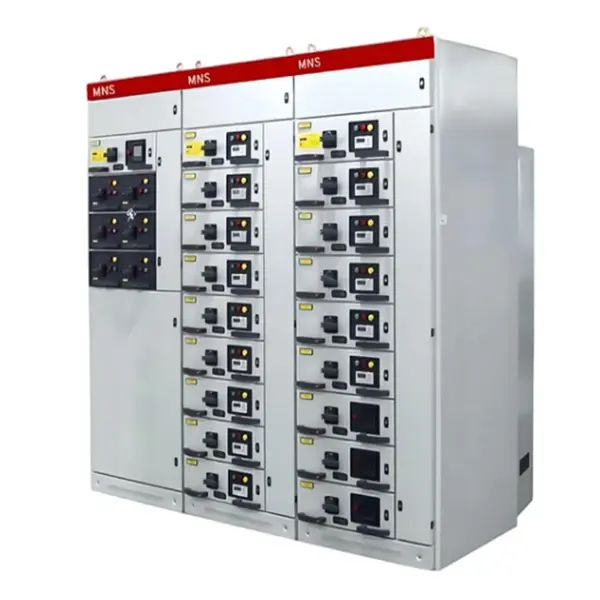

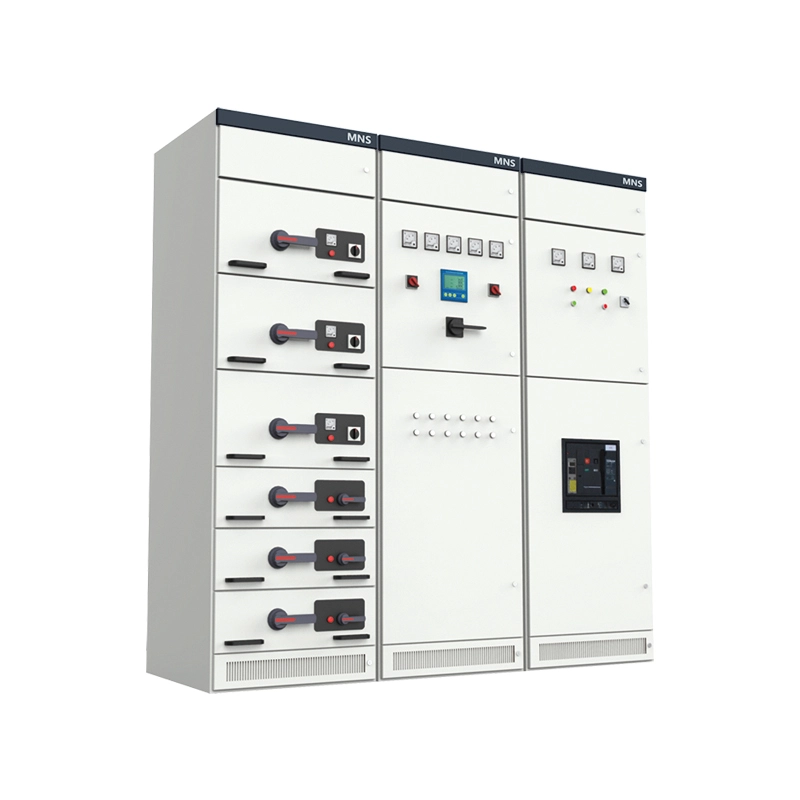

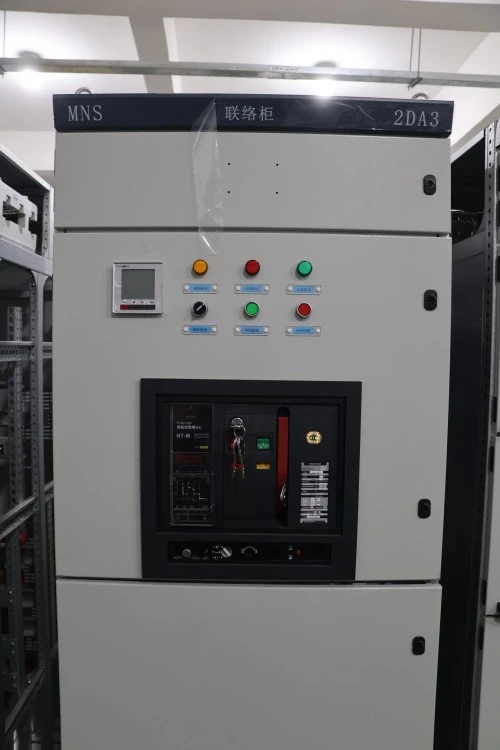

MNS মডুলারাইজেশন ড্র-আউট টাইপ সুইচ ক্যাবিনেট

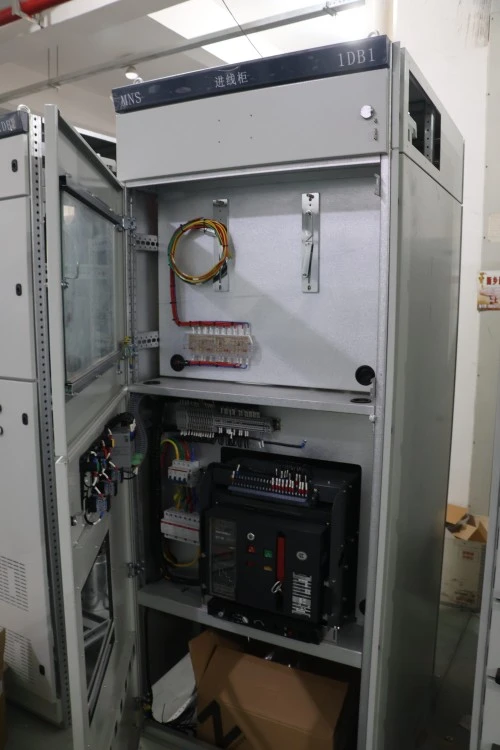

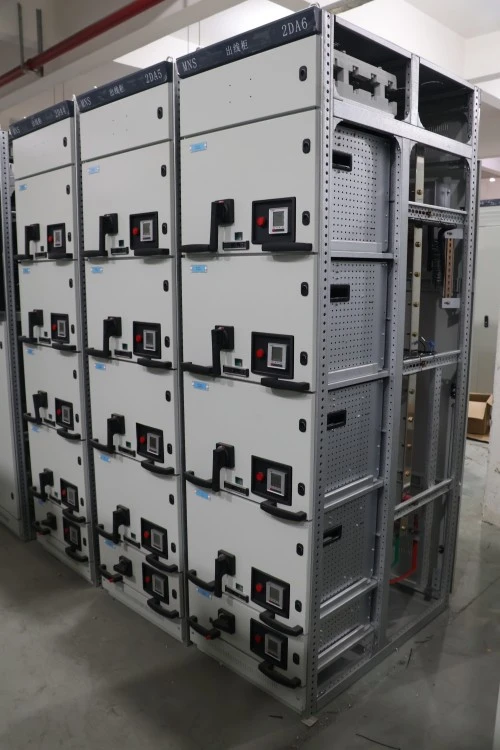

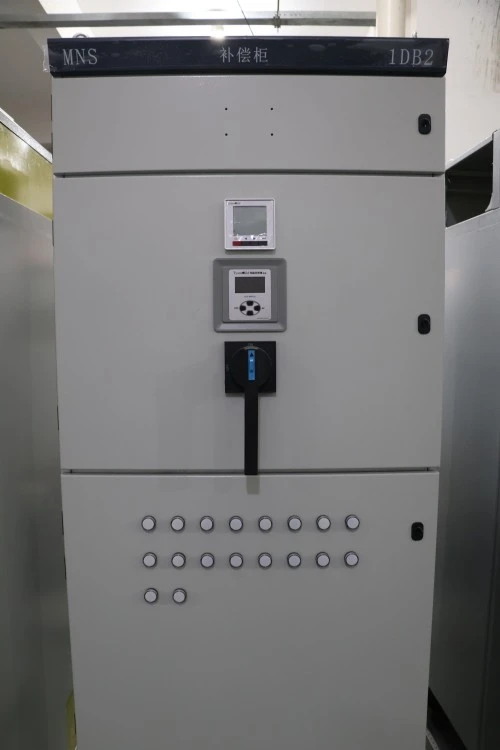

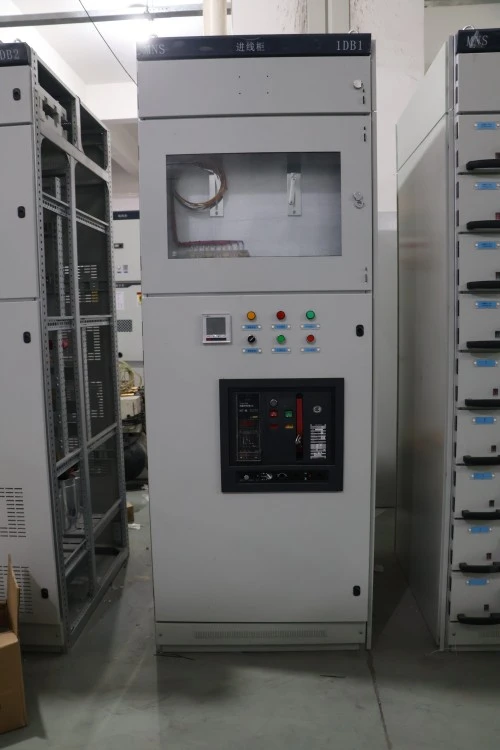

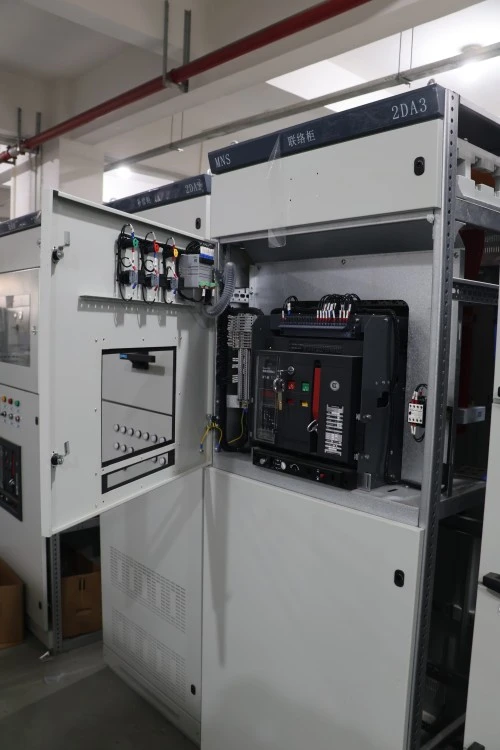

MNS মডুলারাইজেশন ড্র-আউট টাইপ সুইচ ক্যাবিনেট হল একটিলো-ভোল্টেজ (690V পর্যন্ত) আবদ্ধ সুইচগিয়ারসমাবেশ MNS (মডুলার নেটওয়ার্ক সিস্টেম) ফ্রেমওয়ার্ক অনুযায়ী ডিজাইন করা হয়েছে। প্রতিটি কার্যকরী ইউনিট - যেমন একটি মোটর স্টার্টার, ফিডার ব্রেকার, বা পাওয়ার সাপ্লাই মডিউল - একটি পৃথক ড্র-আউট ক্যাসেটে রাখা হয় যা পুরো সিস্টেমটি বন্ধ না করেই ঢোকানো, প্রত্যাহার করা বা বিনিময় করা যায়। মন্ত্রিসভা তিনটি প্রাথমিক কাজ করে: পাওয়ার ডিস্ট্রিবিউশন (একাধিক সাব-সার্কিট খাওয়ানো), মোটর নিয়ন্ত্রণ (শুরু করা, থামানো, মোটর রক্ষা করা), এবং সিস্টেম সুরক্ষা (শর্ট-সার্কিট, ওভারলোড এবং গ্রাউন্ড ফল্ট আইসোলেশন)। সংক্ষেপে, এটি শিল্প ও বাণিজ্যিক সুবিধার জন্য একটি প্লাগ-এন্ড-প্লে পাওয়ার ম্যানেজমেন্ট কেন্দ্র।

পণ্যের সুবিধা

পণ্য বৈশিষ্ট্য

জেনেরিক প্রত্যাহারযোগ্য ক্যাবিনেটের বিপরীতে, MNS মডুলারাইজেশন ড্র-আউট টাইপ সুইচ ক্যাবিনেটে এই স্বতন্ত্র বৈশিষ্ট্যগুলি অন্তর্ভুক্ত রয়েছে:

পণ্যের পরামিতি

পণ্যের আবেদন (পরিস্থিতি)

MNS মডুলারাইজেশন ড্র-আউট টাইপ সুইচ ক্যাবিনেট ব্যাপকভাবে মোতায়েন করা হয়েছে:

● শিল্প উদ্ভিদ: স্বয়ংচালিত সমাবেশ লাইন, খাদ্য ও পানীয় উৎপাদন, রাসায়নিক ব্যাচ প্রক্রিয়াকরণ

● বাণিজ্যিক কমপ্লেক্স: শপিং মল, উঁচু অফিস ভবন, হাসপাতাল

● অবকাঠামো: ওয়াটার ট্রিটমেন্ট প্ল্যান্ট, পাম্পিং স্টেশন, এয়ারপোর্ট ব্যাগেজ হ্যান্ডলিং সিস্টেম

● ডেটা সেন্টার: লো-ভোল্টেজ মেইন ডিস্ট্রিবিউশন বোর্ড (LVMDB) এবং রিমোট পাওয়ার প্যানেল (RPP)

● পুনর্নবীকরণযোগ্য শক্তি: সোলার ফার্ম ইনভার্টার, উইন্ড টারবাইন অক্জিলিয়ারী পাওয়ার সাপ্লাই

● সামুদ্রিক এবং অফশোর: শিপবোর্ড পাওয়ার ডিস্ট্রিবিউশন

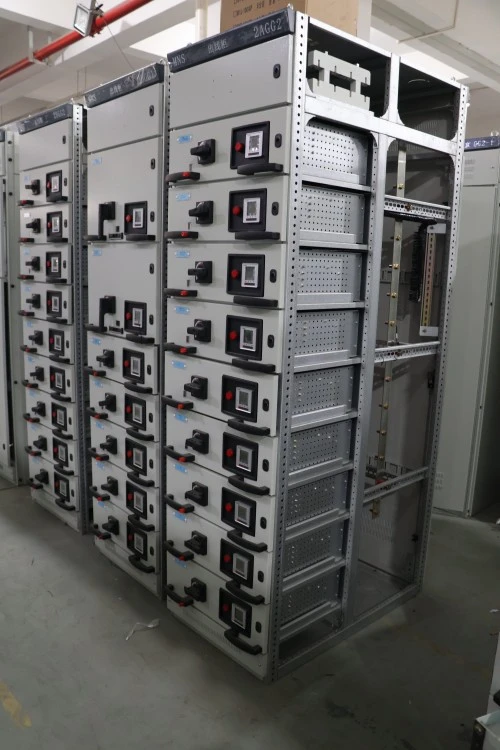

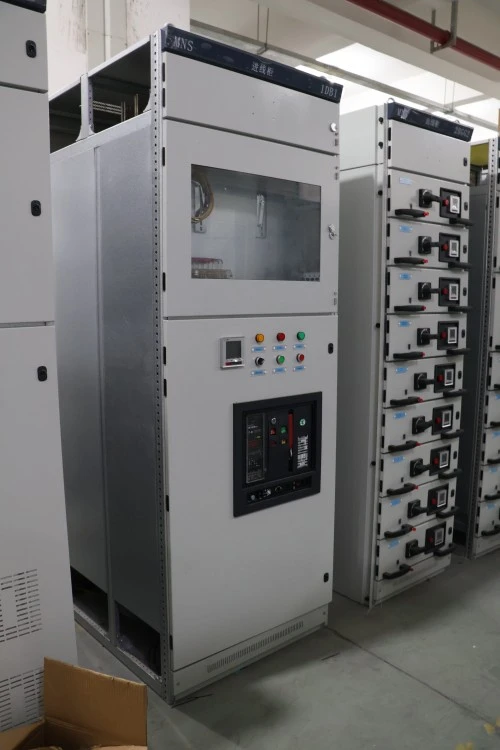

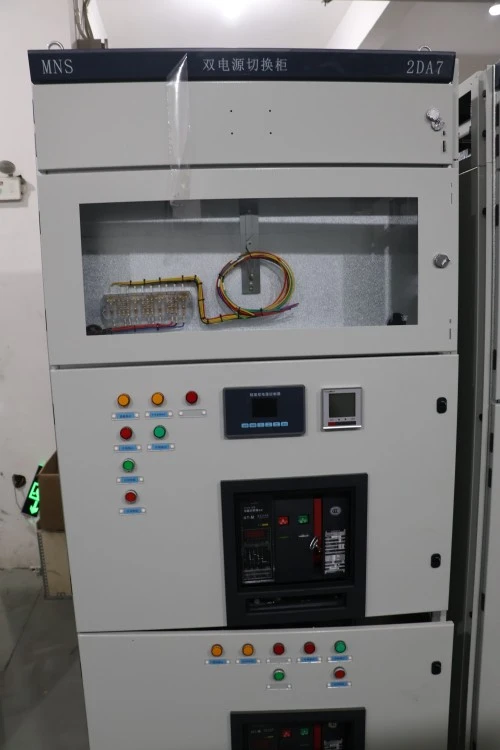

উত্পাদন বিবরণ

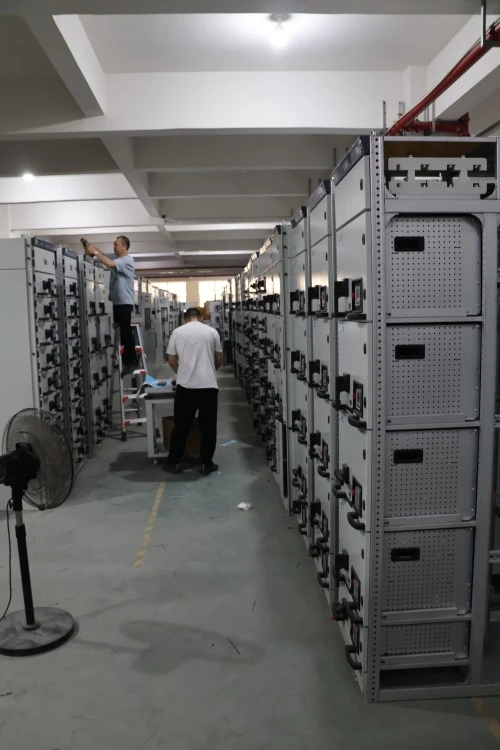

● লুগাও পাওয়ার কোং, লি.প্রতিটি MNS মডুলারাইজেশন ড্র-আউট টাইপ সুইচ ক্যাবিনেট নির্ভুলতার সাথে তৈরি করে:

● ঘের উপাদান: 2.0 মিমি পুরু কোল্ড-ঘূর্ণিত ইস্পাত, IP40 স্ট্যান্ডার্ড (IP54 ঐচ্ছিক) সহ সম্পূর্ণ ঢালাই ফ্রেম। পাউডার আবরণ বেধ ≥80μm, RAL 7035 হালকা ধূসর।

● বাসবার সিস্টেম: টিন-ধাতুপট্টাবৃত জয়েন্টগুলির সাথে আয়তক্ষেত্রাকার তামার বার (98% IACS পরিবাহিতা)। সমস্ত বাসবার তাপ-সংকোচনযোগ্য হাতা (নিরপেক্ষ জন্য লাল, হলুদ, নীল, ধূসর) ব্যবহার করে সম্পূর্ণভাবে উত্তাপযুক্ত।

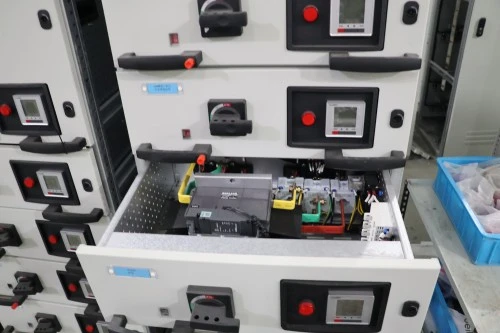

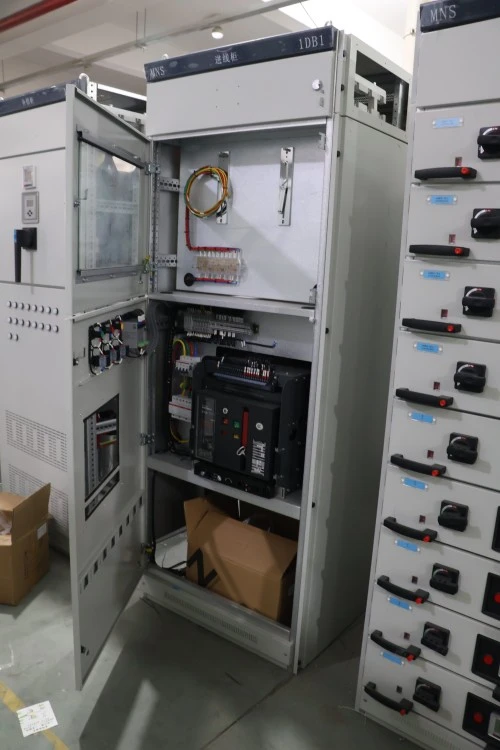

● ড্রয়ার ক্র্যাডল: স্ব-তৈলাক্ত নাইলন রোলার সহ 2.5 মিমি জিঙ্ক-কোটেড স্টিল থেকে তৈরি। 500 চক্রের পরে ড্রয়ার সন্নিবেশ/নিষ্কাশন বল ≤150N।

● স্থির পরিচিতি: সিলভার-অ্যালয় টিপড, স্প্রিং-লোডেড ডিজাইন। কর্মক্ষমতা হ্রাস ছাড়া 2,000 সন্নিবেশের জন্য রেট করা হয়েছে।

● সেকেন্ডারি পরিচিতি: 24-পিন প্লাগ-এবং-সকেট সিলভার-প্লেটেড সংযোগকারী। 10,000 সঙ্গম চক্রের জন্য ডিজাইন করা হয়েছে।

● ড্রয়ার সনাক্তকরণ: প্রতিটি ড্রয়ারের সামনে লেজার-খোদাইযোগ্য লেবেল ধারক। ডিজিটাল সম্পদ ট্র্যাকিং জন্য QR কোড ঐচ্ছিক.

● ফ্যাক্টরি টেস্টিং: প্রতিটি কার্যকরী ইউনিট একটি সম্পূর্ণ তারের পরীক্ষা, অস্তরক শক্তি পরীক্ষা (1 মিনিটের জন্য 2.5kV), এবং তাপমাত্রা বৃদ্ধি পরীক্ষা (1.1x রেট কারেন্টে) হয়। পরীক্ষা রিপোর্ট চালানের সাথে অন্তর্ভুক্ত করা হয়.

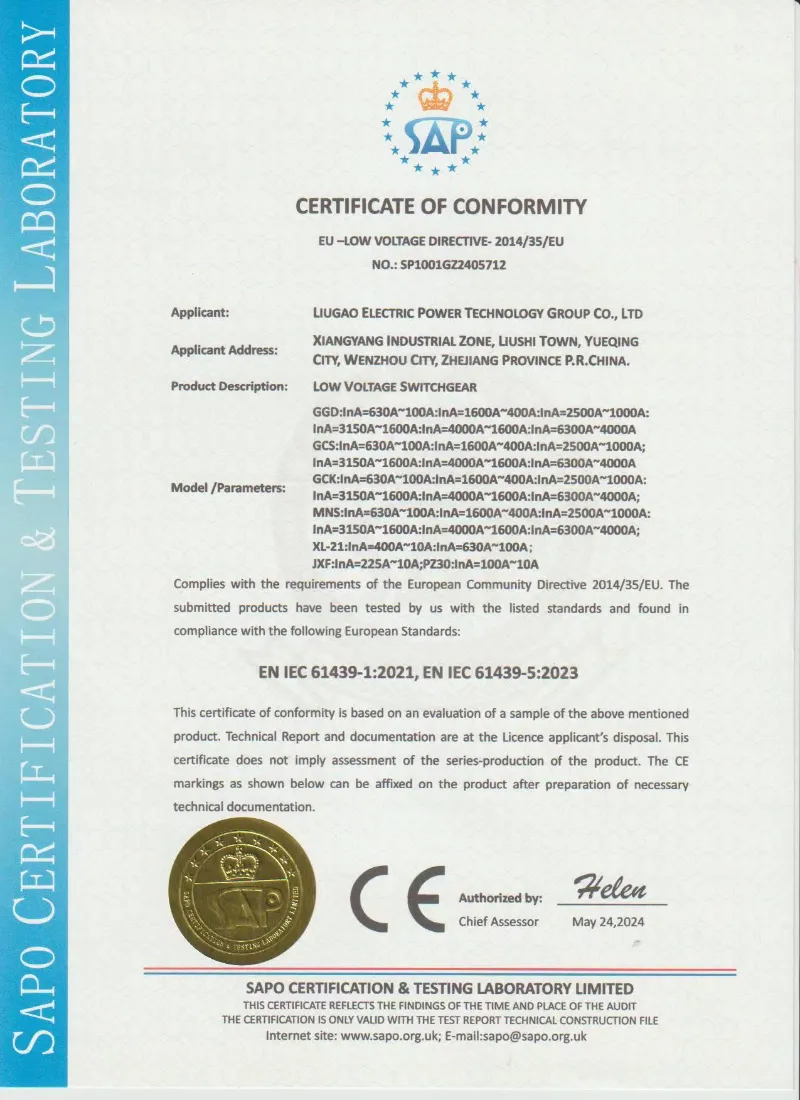

সার্টিফিকেশন এবং মানের নিশ্চয়তা

লুগাও সুইচগিয়ার উৎপাদনের জন্য ISO-ভিত্তিক মান ব্যবস্থাপনা পদ্ধতি অনুসরণ করে। প্রকল্পের আদেশের জন্য, আমরা নিশ্চিত প্রযুক্তিগত চুক্তি অনুযায়ী চালানের আগে পরিদর্শন নথি, রুটিন পরীক্ষার রিপোর্ট এবং পণ্যের ফটো সরবরাহ করতে পারি।

• ISO 9001 মান ব্যবস্থাপনা সিস্টেম
• ISO 14001 পরিবেশ ব্যবস্থাপনা সিস্টেম
• IEC 61439-1/2 ভিত্তিক নকশা এবং পরীক্ষা
• চালানের আগে রুটিন পরীক্ষার রিপোর্ট
• অনুরোধের ভিত্তিতে উপলব্ধ কারখানা পরিদর্শন ফটো

প্যাকেজিং, শিপিং এবং বিক্রয়োত্তর

প্যাকেজিং এবং শিপিং

● স্বতন্ত্র ড্রয়ার প্যাকেজিং: ঢেউতোলা বাক্সের ভিতরে অ্যান্টি-স্ট্যাটিক বুদবুদ মোড়ানো, সার্কিট ডায়াগ্রাম এবং রেটিং সহ লেবেলযুক্ত।

● প্রধান ক্যাবিনেট প্যাকেজিং: প্রসারিত ফিল্ম + VCI কাগজ + পাতলা পাতলা কাঠ এক্সপোর্ট ক্রেট (15 মিমি বেধ)। সমস্ত ক্রেট ঘাঁটি ফর্কলিফ্ট পকেটের সাথে লাগানো হয়।

● শিপিং শব্দ: FOB Ningbo, CIF প্রধান পোর্ট, বা EXW.

● লিড টাইম: স্ট্যান্ডার্ড কনফিগারেশনের জন্য 20 কার্যদিবস।

বিক্রয়োত্তর সেবা

● ওয়্যারেন্টি সময়কাল: কমিশনিংয়ের তারিখ থেকে 12 মাস (শিপমেন্ট থেকে সর্বোচ্চ 18 মাস)।

● ভিডিও কল বা ইমেলের মাধ্যমে বিনামূল্যে দূরবর্তী প্রযুক্তিগত সহায়তা (4 ব্যবসায়িক ঘন্টার মধ্যে প্রতিক্রিয়া)।

FAQs:

প্রশ্ন 1: 8E/2, 8E এবং 16E ড্রয়ারের মধ্যে পার্থক্য কী?

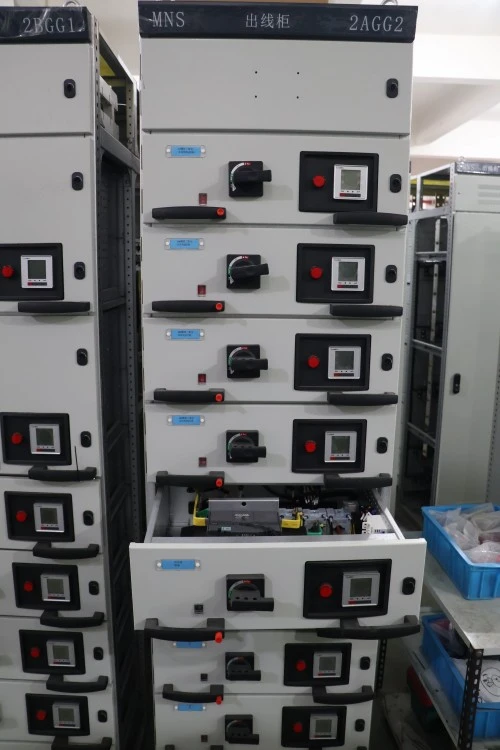

A: এগুলি ড্রয়ারের উচ্চতা মডিউলগুলিকে নির্দেশ করে: 8E/2 = 100mm (অর্ধেক মডিউল), 8E = 200mm (সম্পূর্ণ মডিউল), 16E = 400mm (ডাবল মডিউল)। ড্রয়ার যত বড় হবে, তত বেশি অনুমোদিত বর্তমান রেটিং এবং আরও গৌণ টার্মিনাল উপলব্ধ।

প্রশ্ন 2: আমি কি আগত সরবরাহ বিচ্ছিন্ন না করে একটি ড্রয়ার প্রতিস্থাপন করতে পারি?

উঃ হ্যাঁ। এটি MNS মডুলারাইজেশন ড্র-আউট টাইপ সুইচ ক্যাবিনেটের একটি মূল বৈশিষ্ট্য। ড্রয়ারটিকে বিচ্ছিন্ন অবস্থানে (সাদা হ্যান্ডেল) সরান, আনলক করুন এবং এটি টানুন। মূল বাসটি সচল থাকে। যাইহোক, সর্বদা প্রথমে লোড সাইড সংযোগ বিচ্ছিন্ন করুন।

প্রশ্ন 3: মন্ত্রিসভা কি তাপমাত্রা পর্যবেক্ষণ সিস্টেমের সাথে আসে?

উত্তর: স্ট্যান্ডার্ড ইউনিটগুলিতে মনিটরিং অন্তর্ভুক্ত নেই, তবে আমরা এমবেডেড PT100 সেন্সর সহ ঐচ্ছিক স্মার্ট ড্রয়ার এবং বাসবার এবং ড্রয়ারের তাপমাত্রা দেখানো একটি কেন্দ্রীয় ডিসপ্লে ইউনিট অফার করি।

প্রশ্ন 4: বিদ্যমান বিভাগগুলিকে প্রতিস্থাপন না করে পরে কি মন্ত্রিসভা বাড়ানো যেতে পারে?

উঃ হ্যাঁ। প্রতিটি উল্লম্ব বিভাগ যান্ত্রিকভাবে এবং বৈদ্যুতিকভাবে পার্শ্ব সংযোগের জন্য ডিজাইন করা হয়েছে। আপনি উভয় প্রান্তে একটি অতিরিক্ত কিউবিকেল বোল্ট করতে পারেন এবং সরবরাহকৃত সম্প্রসারণ কিট ব্যবহার করে বাসবারগুলিকে সংযুক্ত করতে পারেন।
