GGD মডুলার ফিক্সড টাইপ কম ভোল্টেজ সুইচগিয়ার

সংজ্ঞা এবং মূল পরিচয়

GGD মডুলার ফিক্সড টাইপ লো ভোল্টেজ সুইচগিয়ার হল একটি ইনডোর, ফ্লোর-স্ট্যান্ডিং, ধাতু-ঘেরা সুইচগিয়ার সমাবেশ। এটা জন্য বিশেষভাবে ইঞ্জিনিয়ার করা হয়লো-ভোল্টেজ এসি পাওয়ার ডিস্ট্রিবিউশনতিন-ফেজ শিল্প এবং বাণিজ্যিক বৈদ্যুতিক সিস্টেমে। পাওয়ার ডিস্ট্রিবিউশন ক্রমানুসারে একটি মৌলিক পণ্য হিসাবে, এটি ট্রান্সফরমার সেকেন্ডারি টার্মিনাল এবং চূড়ান্ত শাখা বিতরণ বোর্ডগুলির মধ্যে বসে, একটি ইনস্টলেশনের প্রাথমিক পাওয়ার হাব হিসাবে কাজ করে।

পণ্যের পরামিতি

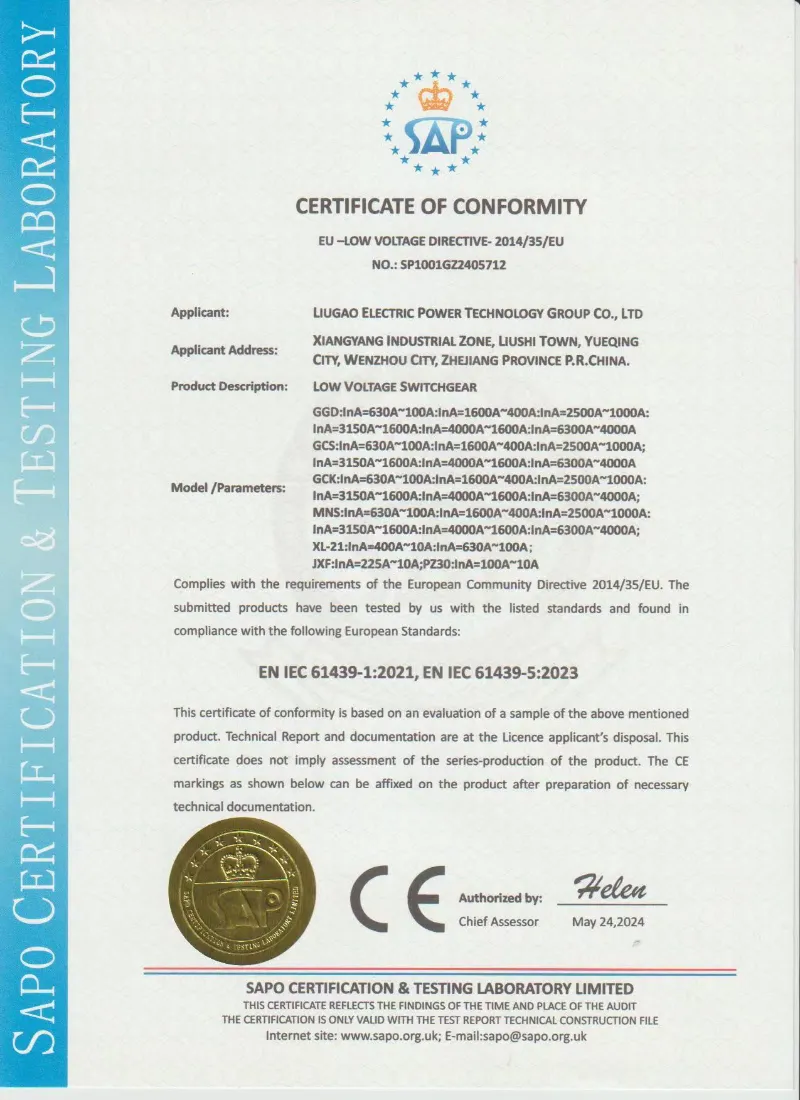

সার্টিফিকেশন এবং মানের নিশ্চয়তা

লুগাওপ্রকল্প প্রযুক্তিগত প্রয়োজনীয়তা এবং প্রযোজ্য কম ভোল্টেজ সুইচগিয়ার মান অনুযায়ী GGD ফিক্সড টাইপ কম ভোল্টেজ সুইচগিয়ার তৈরি করে। নিশ্চিত প্রযুক্তিগত চুক্তি অনুযায়ী চালানের আগে রুটিন পরিদর্শন এবং পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে।

• IEC 61439-1/2 ভিত্তিক নকশা এবং পরীক্ষা
• GB/T 7251 ভিত্তিক উত্পাদন এবং পরিদর্শন
• পাওয়ার ফ্রিকোয়েন্সি সহ্য করার পরীক্ষা
• অন্তরণ প্রতিরোধের পরীক্ষা
• তারের এবং কার্যকরী অপারেশন পরিদর্শন
• কনফিগারেশন অনুযায়ী তাপমাত্রা বৃদ্ধি যাচাইকরণ
• চালানের আগে রুটিন পরীক্ষার রিপোর্ট
• অনুরোধের ভিত্তিতে উপলব্ধ কারখানা পরিদর্শন ফটো

স্থির ইনস্টলেশন দর্শন

ড্র-আউট টাইপ সুইচগিয়ারের বিপরীতে যেখানে কার্যকরী ইউনিটগুলি স্লাইডে প্রত্যাহার করা যেতে পারে, GGD একটি স্থায়ীভাবে স্থির মাউন্টিং ধারণা নিয়োগ করে:

● সমস্ত প্রাথমিক ডিভাইস—এয়ার সার্কিট ব্রেকার (ACBs), মোল্ডেড কেস সার্কিট ব্রেকার (MCCBs), এবং আইসোলেটিং সুইচগুলি-কে সরাসরি শক্ত মাউন্টিং প্লেটে বোল্ট করা হয়।

● ডিভাইস এবং বাসবারগুলির মধ্যে বৈদ্যুতিক সংযোগগুলি বোল্ট করা কপার লিঙ্ক বা তারের সংযোগ ব্যবহার করে হার্ড-তারযুক্ত, প্লাগ-ইন পরিচিতি নয়।

● এই স্থির পদ্ধতিটি স্লাইডিং প্রক্রিয়ার সাথে যুক্ত যান্ত্রিক জটিলতা, খরচ এবং রক্ষণাবেক্ষণকে দূর করে, এটিকে স্থিতিশীল, দীর্ঘমেয়াদী ইনস্টলেশনের জন্য আদর্শ করে তোলে যেখানে সার্কিটের অবস্থান খুব কমই পরিবর্তিত হয়।

মডুলার ঘের নির্মাণ

● ঘেরটি প্রমিত মডুলার কিউবিকল থেকে তৈরি করা হয়েছে, প্রতিটি একই উচ্চতা এবং গভীরতা ভাগ করে:

● ফ্রেমের মাত্রা: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● প্রতিটি কিউবিকেল একটি স্বাধীন ঢালাই ইস্পাত মডিউল যা একটি অবিচ্ছিন্ন সুইচবোর্ড লাইনআপ গঠনের জন্য পাশাপাশি বোল্ট করা যেতে পারে।

● কিউবিকলগুলি কার্যকরীভাবে ইনকামিং (ফিডার-রিসিভিং), বাস-কাপলার (বাস আন্তঃসংযোগ), বা ফিডার (আউটগোয়িং ডিস্ট্রিবিউশন) ইউনিট হিসাবে শ্রেণীবদ্ধ করা হয়।

পণ্যের সুবিধা

সুবিধা 1 - কাঠামোগত দৃঢ়তা

চাঙ্গা 8MF ইস্পাত ফ্রেম নিশ্চিত শর্ট সার্কিট প্রতিরোধ স্তরের অধীনে যান্ত্রিক স্থিতিশীলতা বজায় রাখতে সাহায্য করে। রেটেড পিক কারেন্ট সহ্য করে: 63kA। ক্যাবিনেট ফ্রেমটি প্রকল্প-নির্দিষ্ট শর্ট-সার্কিট প্রয়োজনীয়তা সহ্য করার জন্য ডিজাইন করা হয়েছে। নিশ্চিত বৈদ্যুতিক নকশা অনুযায়ী রেটেড পিক সহ্য কারেন্ট কনফিগার করা যেতে পারে।

সুবিধা 2 - মডুলার এবং দ্রুত স্থাপনা

প্রমিত ইনকামিং, কাপলার, ফিডার কিউবিকল। একই উচ্চতা/গভীরতা। স্ট্যান্ডার্ড ইউনিট পাশাপাশি সাজিয়ে দ্রুত প্রকল্প কনফিগারেশন। অন-সাইট ইনস্টলেশনের সময় এবং নকশা জটিলতা হ্রাস করে।

সুবিধা 3 - খরচ-কার্যকর জীবনচক্র

ফিক্সড মাউন্টিং (কোন ড্র-আউট মেকানিজম নেই) প্রাথমিক খরচ কম করে। কোনো ড্রয়ারের স্লাইড, প্লাগ-ইন পরিচিতি বা জটিল ইন্টারলক নেই। ন্যূনতম রক্ষণাবেক্ষণ, মালিকানার প্রতিযোগিতামূলক মোট খরচ।

সুবিধা 4 - অপ্টিমাইজড থার্মাল ম্যানেজমেন্ট

প্রাকৃতিক পরিচলন শীতল: নীচের লাউভার + উপরের ছাদের টুপি। চিমনি প্রভাব তৈরি করে – গরম বাতাস বেরিয়ে আসে, শীতল বাতাস ভিতরে আসে। কোন পাখা নেই, কোন শব্দ নেই, অতিরিক্ত রক্ষণাবেক্ষণ নেই।

সুবিধা 5 - সরলীকৃত রক্ষণাবেক্ষণ এবং অপারেশন

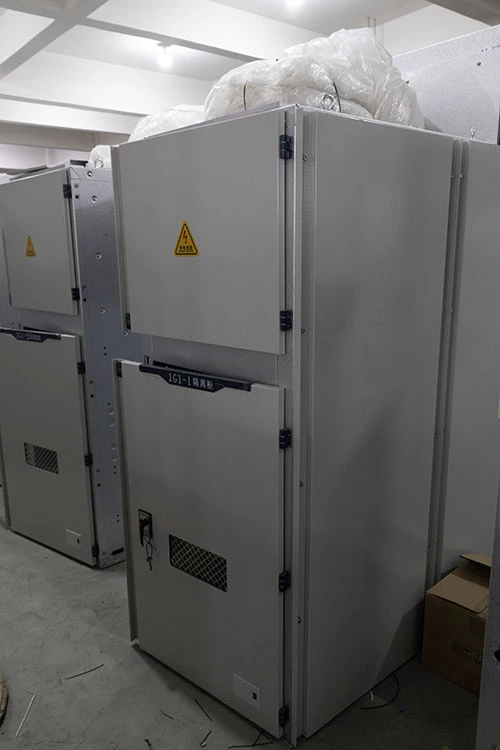

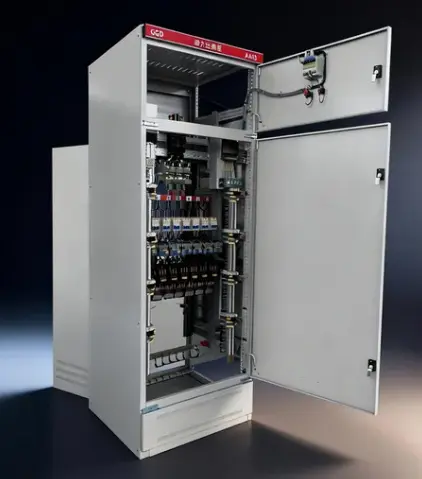

কন্ট্রোল, মিটার, ইন্ডিকেটর সামনের দরজায় ergonomic উচ্চতায়। ব্রেকার দরজা খোলা ছাড়া অ্যাক্সেসযোগ্য হ্যান্ডেল. পৃথক বাসবার, ব্রেকার, তারের বগি সহ প্রশস্ত অভ্যন্তরীণ বিন্যাস - সহজ চাক্ষুষ পরিদর্শন।

পণ্য বৈশিষ্ট্য

বৈশিষ্ট্য 1: মাল্টি-স্তর পাউডার আবরণ সিস্টেম

প্রতিটি ইস্পাত প্যানেল একটি অভিন্ন ইলেক্ট্রোস্ট্যাটিক ইপক্সি-পলিয়েস্টার পাউডার কোট পাওয়ার আগে একটি পাঁচ-পর্যায়ের প্রিট্রিটমেন্ট (ডিগ্রেসিং, রিন্সিং, ফসফেটিং, প্যাসিভেশন এবং শুকানো) এর মধ্য দিয়ে যায়। এই আবরণ উচ্চতর আনুগত্য এবং আর্দ্রতা প্রতিরোধের প্রদান, নিশ্চিতGGD মডুলার ফিক্সড টাইপ কম ভোল্টেজ সুইচগিয়ারএমনকি গ্রীষ্মমন্ডলীয় বা উচ্চ-আদ্রতা শিল্প পরিবেশেও এর চেহারা এবং জারা সুরক্ষা বজায় রাখে।

বৈশিষ্ট্য 2: স্বচ্ছ আর্ক বাধা

প্রধান বাসবার এবং ডিভাইসের বগিগুলির মধ্যে পলিকার্বোনেট বাধা। পরিদর্শনের সময় অপারেটরের নিরাপত্তার জন্য দৃশ্যমান, শারীরিক বিচ্ছেদ প্রদান করে, যখন বাসবারের অবস্থার দৃশ্যমান নিশ্চিতকরণের অনুমতি দেয়।

বৈশিষ্ট্য 3: প্রশস্ত তারের সমাপ্তি অঞ্চল

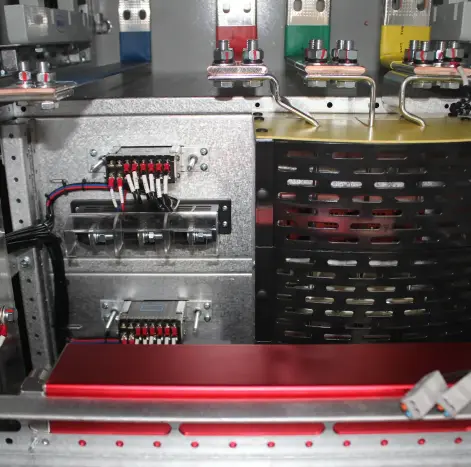

● খোলা গ্রন্থি প্লেট সহ বড় নীচের তারের বগি, বড় পাওয়ার তারের নমন ব্যাসার্ধের সাথে। সামঞ্জস্যযোগ্য তারের ক্ল্যাম্পগুলি বৈদ্যুতিক সংযোগগুলিতে চাপ উপশম করতে অন্তর্ভুক্ত।

বৈশিষ্ট্য 4: ইন্টিগ্রেটেড আর্থিং বাসবার

ক্রমাগত কপার আর্থ বাসবার প্রতি কিউবিকেলে প্রি-ড্রিল্ড পয়েন্ট সহ পূর্ণ সমাবেশ দৈর্ঘ্য চালায়। ইনকামিং এবং আউটগোয়িং সার্কিটের জন্য সাইটের আর্থ বন্ধনকে সহজ করে, সিস্টেম আর্থিং সম্মতি নিশ্চিত করে।

বৈশিষ্ট্য 5: প্যাডলক বিধান সহ বাহ্যিক হ্যান্ডেল

প্রধান ব্রেকার হ্যান্ডলগুলি বাহ্যিকভাবে মাউন্ট করা, বন্ধ অবস্থায় লক করা যায়। রক্ষণাবেক্ষণের সময় নিরাপদ যান্ত্রিক LOTO সক্ষম করে, পরিষ্কার চাক্ষুষ বিচ্ছিন্নতা প্রদান করে।

বৈশিষ্ট্য 6: নমনীয় বাসবার কনফিগারেশন

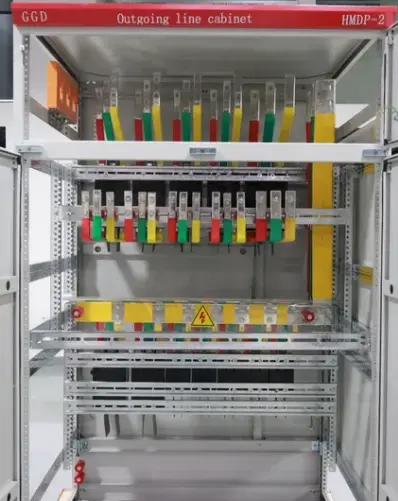

উপরে/নীচের তারের এন্ট্রি, এবং 3P4W বা 3P5W বিতরণ সমর্থন করে। ফেজ বাসবারগুলি তারের ত্রুটিগুলি কমানোর জন্য স্ট্যান্ডার্ড কালার কোডিং (নিরপেক্ষের জন্য হলুদ, সবুজ, লাল, নীল) দিয়ে স্পষ্টভাবে চিহ্নিত করা হয়েছে।

পণ্যের আবেদন

GGD মডুলার ফিক্সড টাইপ লো ভোল্টেজ সুইচগিয়ার বিভিন্ন সেক্টর জুড়ে ব্যাপকভাবে মোতায়েন করা হয়েছে যেখানে নির্ভরযোগ্য স্থির বিতরণকে অগ্রাধিকার দেওয়া হয়েছে:

● বিল্ডিং পরিষেবা এবং অবকাঠামো: উচ্চ-বৃদ্ধি আবাসিক টাওয়ারে সিঁড়ি আলো বিতরণ, ভূগর্ভস্থ পার্কিং বায়ুচলাচল বিদ্যুৎ সরবরাহ এবং পৌরসভার রাস্তার আলো নিয়ন্ত্রণ ক্যাবিনেট।

● শিল্প সহায়ক সিস্টেম: কম্প্রেসার রুম পাওয়ার প্যানেল, সিমেন্ট এবং সামগ্রিক উদ্ভিদে অ-গুরুত্বপূর্ণ প্রক্রিয়া মোটর ফিডার এবং কারখানার গুদাম বিতরণ বোর্ড।

● জল এবং বর্জ্য জল চিকিত্সা: কাঁচা জল গ্রহণ এবং চিকিত্সা করা বর্জ্য নিষ্কাশন, এবং রাসায়নিক ডোজ সরঞ্জাম পাওয়ার সাপ্লাই জন্য পাম্প স্টেশন মোটর ফিডার৷

● পুনর্নবীকরণযোগ্য শক্তি: গ্রাউন্ড-মাউন্ট করা সৌর খামারে এসি কম্বাইনার প্যানেল এবং অক্জিলিয়ারী পাওয়ার ডিস্ট্রিবিউশন বোর্ড।

● বাণিজ্যিক সুবিধা: শপিং মলে ব্যাকআপ জেনারেটর সিঙ্ক্রোনাইজেশন এবং বিতরণ প্যানেল এবং বিশ্ববিদ্যালয় ক্যাম্পাস এনার্জি স্টেশনগুলিতে HVAC চিলার ফিডার প্যানেল।

● অস্থায়ী এবং নির্মাণ শক্তি: সাইট অস্থায়ী বিদ্যুৎ বিতরণ বাক্স এবং নির্মাণ উত্তোলন পাওয়ার সাপ্লাই প্যানেল, যেখানে স্থির রাগড নির্মাণ হালকা প্যানেল ডিজাইনের চেয়ে ভাল স্থায়িত্ব প্রদান করে।

প্যাকেজিং এবং শিপিং

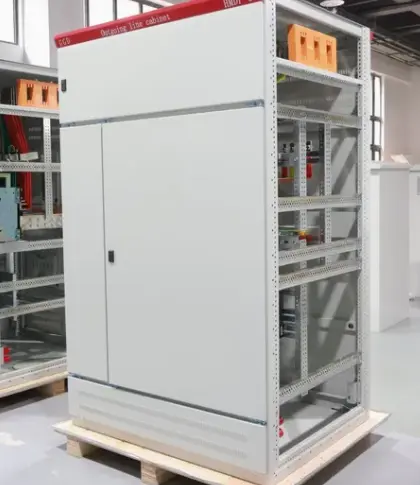

প্রতিটি GGD কম ভোল্টেজ সুইচগিয়ার ক্যাবিনেট অ্যান্টি-রাস্ট ফিল্ম, ফোম প্যাডিং এবং প্লাইউড এক্সপোর্ট প্যাকেজিং দিয়ে সুরক্ষিত। ক্যাবিনেট বেস শিপিং প্রয়োজনীয়তা অনুযায়ী ফর্কলিফ্ট হ্যান্ডলিংয়ের জন্য ডিজাইন করা যেতে পারে।

প্যাকেজিং: প্রসারিত ফিল্ম, আর্দ্রতা-প্রমাণ সুরক্ষা এবং পাতলা পাতলা কাঠ রপ্তানি কেস

শিপিং: FOB Ningbo, CIF প্রধান পোর্ট বা EXW উপলব্ধ

ক্যাবিনেট ফিক্সিং: চালানের আগে অভ্যন্তরীণ উপাদানগুলি শক্তিশালী করা হয়

নথি: প্যাকিং তালিকা, তারের ডায়াগ্রাম এবং পরীক্ষার রিপোর্ট অন্তর্ভুক্ত

বিক্রয়োত্তর সেবা

ইনস্টলেশন এবং কমিশনিংয়ের জন্য প্রযুক্তিগত সহায়তা

ওয়্যারিং ডায়াগ্রাম এবং লেআউট অঙ্কন সমর্থন

ব্রেকার, মিটার এবং নিয়ন্ত্রণ উপাদানগুলির জন্য খুচরা যন্ত্রাংশ নির্দেশিকা

নিশ্চিত অর্ডার চুক্তি অনুযায়ী ওয়ারেন্টি শর্তাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: GGD ফিক্সড সুইচগিয়ার এবং GCS/MNS ড্র-আউট সুইচগিয়ারের মধ্যে পার্থক্য কী?

GGD ফিক্সড-মাউন্টেড ব্রেকার এবং হার্ড-ওয়ার্ড সংযোগ ব্যবহার করে, যখন GCS বা MNS প্রত্যাহারযোগ্য ড্রয়ার ইউনিট ব্যবহার করে। GGD স্থিতিশীল বন্টন ব্যবস্থার জন্য আরও সাশ্রয়ী-কার্যকর যেখানে সার্কিটগুলির ঘন ঘন প্রতিস্থাপনের প্রয়োজন হয় না।

প্রশ্ন 2: জিজিডি ক্যাবিনেট কি আমার একক-লাইন চিত্র অনুসারে কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। লুগাও আপনার বৈদ্যুতিক চিত্র এবং উপাদান ব্র্যান্ডের প্রয়োজনীয়তা অনুসারে ইনকামিং, ফিডার, বাস-কাপলার, মিটারিং এবং ক্যাপাসিটর ক্ষতিপূরণ ক্যাবিনেটগুলি কনফিগার করতে পারে।

প্রশ্ন 3: কোন উপাদান ব্র্যান্ড ব্যবহার করা যেতে পারে?

সাধারণ বিকল্পগুলির মধ্যে রয়েছে ABB, Schneider, Siemens, CHINT, Delixi বা অন্যান্য প্রকল্প-নির্দিষ্ট ব্র্যান্ড, বাজেট এবং প্রযুক্তিগত প্রয়োজনীয়তার উপর নির্ভর করে।

প্রশ্ন 4: চালানের আগে কোন নথি সরবরাহ করা হয়?

আমরা নিশ্চিত অর্ডার অনুযায়ী চালানের আগে লেআউট অঙ্কন, তারের ডায়াগ্রাম, রুটিন পরীক্ষার রিপোর্ট, প্যাকিং তালিকা এবং পণ্য ফটো প্রদান করতে পারি।
