XL-21 ফিক্সড পাওয়ার ডিস্ট্রিবিউশন বক্স সুইচগিয়ার

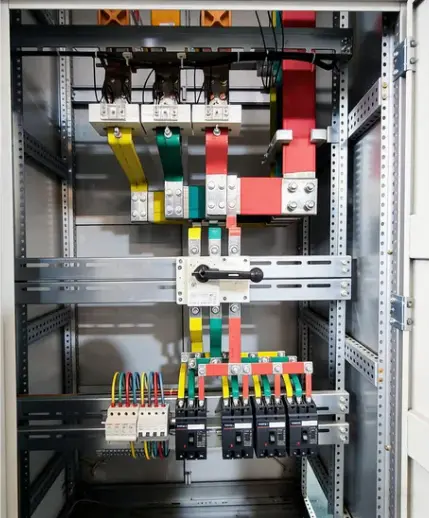

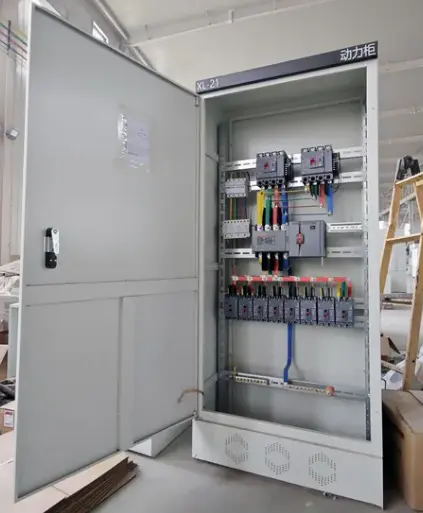

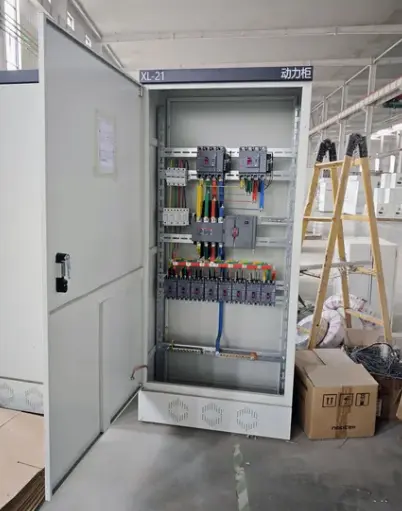

XL-21 ফিক্সড পাওয়ার ডিস্ট্রিবিউশন বক্স সুইচগিয়ার হল একটি প্রাচীর-মাউন্ট করা বা ফ্লোর-স্ট্যান্ডিং বদ্ধ কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, সাধারণত 630A পর্যন্ত রেটিং দেওয়া হয়। এটিতে একটি নির্দিষ্ট ধরণের অভ্যন্তরীণ মাউন্টিং কাঠামো রয়েছে — যার অর্থ সমস্ত সার্কিট ব্রেকার, কন্টাক্টর, মিটার এবং টার্মিনালগুলি প্রত্যাহারযোগ্য হওয়ার পরিবর্তে অভ্যন্তরীণ রেল বা মাউন্টিং প্লেটে স্থায়ীভাবে মাউন্ট করা হয়।

এই পণ্য কি করে?

● একটি প্রধান আগত উৎস থেকে একাধিক বহির্গামী শাখা সার্কিটে বৈদ্যুতিক শক্তি গ্রহণ করে এবং বিতরণ করে

● মোল্ডেড কেস সার্কিট ব্রেকার (MCCBs) বা ক্ষুদ্র সার্কিট ব্রেকার (MCBs) ব্যবহার করে ডাউনস্ট্রিম সরঞ্জামগুলির জন্য ওভারকারেন্ট এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে

● দরজায় লাগানো পুশ বোতাম বা নির্বাচক সুইচের মাধ্যমে মোটর, আলোর সার্কিট এবং অন্যান্য লোডগুলির স্থানীয় নিয়ন্ত্রণ সক্ষম করে

● হাউস মিটারিং এবং মনিটরিং ডিভাইস যেমন অ্যামিটার, ভোল্টমিটার এবং ডিজিটাল পাওয়ার মিটার

● একটি প্রধান ইনকামিং সুইচ বা সার্কিট ব্রেকার ব্যবহার করে নিরাপদ রক্ষণাবেক্ষণের জন্য সার্কিটগুলিকে বিচ্ছিন্ন করে

প্রযুক্তিগত পরামিতি

মান এবং সার্টিফিকেশন

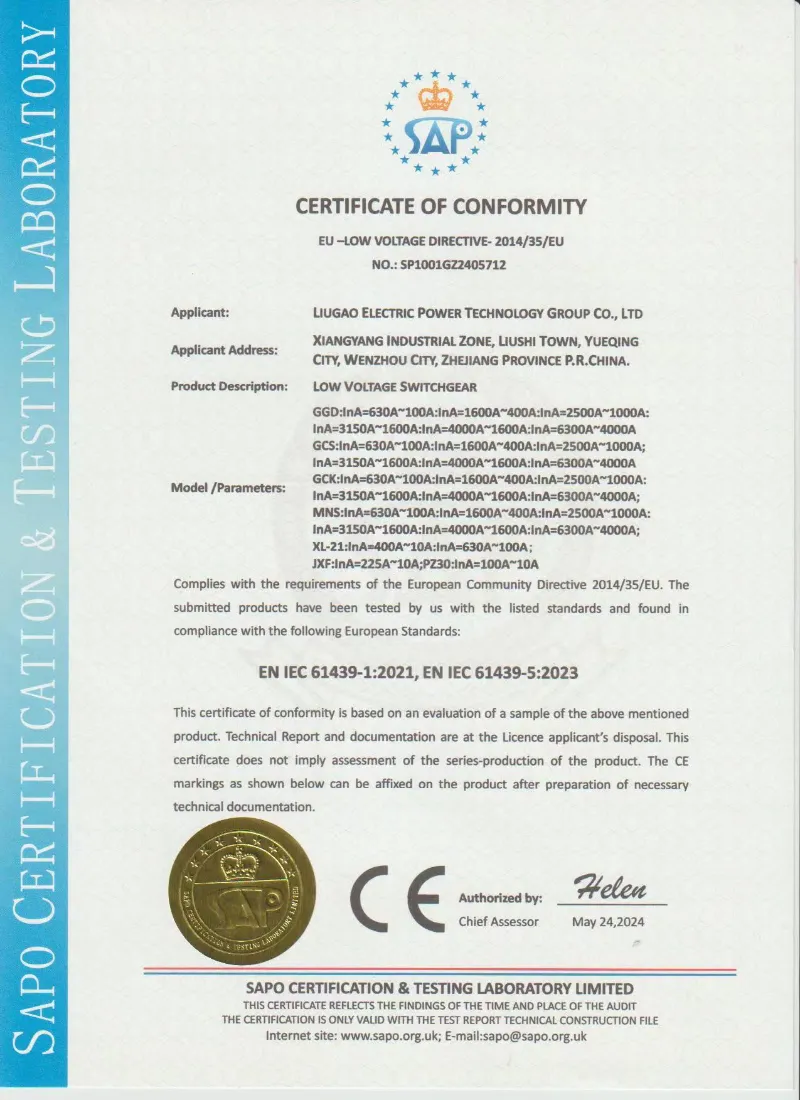

XL-21 ফিক্সড পাওয়ার ডিস্ট্রিবিউশন বক্স সুইচগিয়ার IEC 61439, GB/T 7251 এবং প্রকল্প-নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী তৈরি করা যেতে পারে। লুগাও পাওয়ার শিপমেন্টের আগে ফ্যাক্টরি রুটিন টেস্ট সমর্থন করে, যার মধ্যে রয়েছে ইনসুলেশন রেজিস্ট্যান্স টেস্ট, পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা, তারের পরিদর্শন, যান্ত্রিক অপারেশন পরীক্ষা এবং ভিজ্যুয়াল পরিদর্শন।

• IEC 61439 লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলি
• আইএসও কারখানার মান ব্যবস্থাপনা সিস্টেম
• প্রসবের আগে রুটিন টেস্ট রিপোর্ট উপলব্ধ
• অনুরোধের ভিত্তিতে তৃতীয় পক্ষের পরিদর্শন সমর্থিত
• OEM এবং প্রকল্প-নির্দিষ্ট কাস্টমাইজেশন উপলব্ধ

বড় প্রত্যাহারযোগ্য অসদৃশসুইচগিয়ার, XL-21 এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে সার্কিট পরিবর্তন বিরল এবং সরলতা মডুলার নমনীয়তার চেয়ে মূল্যবান। এর স্থির নকশা কম প্রাথমিক খরচ, ছোট পদচিহ্ন এবং সহজ ইনস্টলেশন অফার করে। সংক্ষেপে, XL-21 ডিস্ট্রিবিউশন ক্যাবিনেট হল ছোট থেকে মাঝারি পাওয়ার ডিস্ট্রিবিউশনের ওয়ার্কহরস — নির্ভরযোগ্য, জটিল এবং অর্থনৈতিক।

পণ্যের সুবিধা

XL-21 ফিক্সড পাওয়ার ডিস্ট্রিবিউশন বক্স সুইচগিয়ার বেশ কিছু আকর্ষণীয় সুবিধা প্রদান করে যা এটিকে স্থির বিতরণ অ্যাপ্লিকেশনের জন্য পছন্দের পছন্দ করে তোলে।

পণ্য বৈশিষ্ট্য

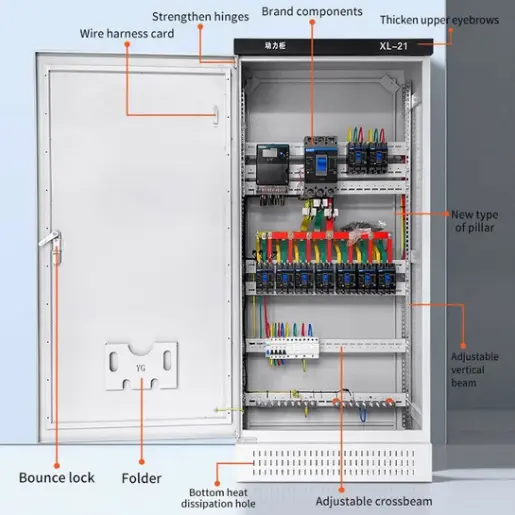

কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেল নিম্নলিখিত স্বতন্ত্র বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে যা এটিকে প্রতিযোগী স্থির বিতরণ বাক্স থেকে আলাদা করে।

দ্বৈত আবরণ সহ ঢালাই করা ফ্রেম: মূল ফ্রেমটি 1.5 মিমি থেকে 2.0 মিমি কোল্ড-রোল্ড স্টিলের মধ্যে সব জয়েন্টে অবিচ্ছিন্ন CO₂ শিল্ডেড আর্ক ওয়েল্ডিং দিয়ে তৈরি করা হয়। ঢালাইয়ের পরে, RAL 7035-এ পুরো ঘেরটি ডিগ্রেসিং, ফসফেটিং এবং ইলেক্ট্রোস্ট্যাটিক পাউডার আবরণ (সর্বনিম্ন 70μm) এর মধ্য দিয়ে যায়। এই দ্বৈত-স্তর সুরক্ষা ক্ষয়কারী পরিবেশে রিভেটেড বা বোল্ট-এসেম্বল করা বাক্সগুলিকে উল্লেখযোগ্যভাবে ছাড়িয়ে যায়।

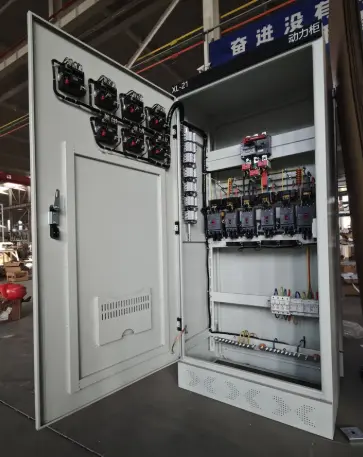

130° খোলার সাথে কব্জাযুক্ত দরজা: সামনের দরজাটি হেভি-ডিউটি ​​স্টেইনলেস স্টিলের কব্জা দিয়ে লাগানো আছে যা 130° খোলার অনুমতি দেয়, এছাড়াও একটি ডিআইএন স্ট্যান্ডার্ড হ্যান্ডেল সহ একটি তিন-বিন্দু লকিং প্রক্রিয়া (উপর, মধ্য, নীচে)। দরজা না খুলে মিটার রিডিংয়ের জন্য একটি স্বচ্ছ যন্ত্রের জানালা দেওয়া হয়েছে।

অপসারণযোগ্য পার্শ্ব এবং পিছনের প্যানেল: উভয় পাশের প্যানেল এবং পিছনের প্যানেল একটি স্ট্যান্ডার্ড হেক্স কী ব্যবহার করে অপসারণযোগ্য। এটি ইনস্টলেশন বা রক্ষণাবেক্ষণের সময় অভ্যন্তরীণ উপাদানগুলিতে 360° অ্যাক্সেসের অনুমতি দেয় — এমন একটি বৈশিষ্ট্য যা কম খরচে বিতরণ বাক্সে খুব কমই পাওয়া যায়।

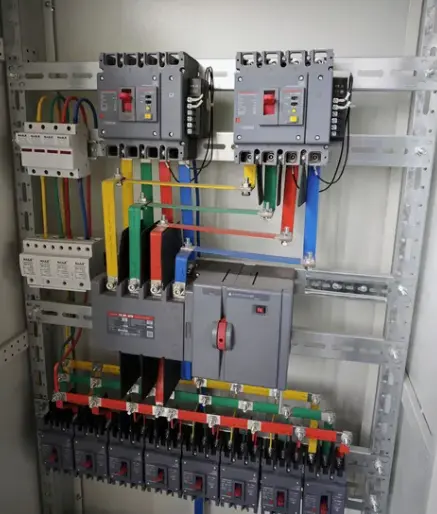

ইউনিভার্সাল মাউন্টিং রেল: অভ্যন্তরীণভাবে, ক্যাবিনেটে ছিদ্রযুক্ত মাউন্টিং প্লেট (স্ক্রু-মাউন্ট করা ডিভাইসের জন্য) এবং টপ-হ্যাট ডিআইএন রেল (স্ন্যাপ-অন ডিভাইসের জন্য) উভয়ই লাগানো থাকে। এই দ্বৈত-সিস্টেম ডিজাইনে MCCB, MCB, কন্টাক্টর বা টার্মিনাল ব্লকের যেকোন ব্র্যান্ডের ব্যবস্থা করা যায়।

ইন্টিগ্রেটেড নিউট্রাল এবং আর্থ বাসবার: ফ্যাক্টরি-ইনস্টল করা কপার নিউট্রাল বার (পূর্ণ ক্ষমতা) এবং আর্থ বার (অর্ধেক ক্ষমতা) এনক্লোজারের পূর্ণ উচ্চতা চালায়, প্রতি 50 মিমি পূর্বে ড্রিল করা সংযোগ পয়েন্ট সহ। সাইটে আলাদা বাসবার যোগ করার দরকার নেই।

ক্যাবল ম্যানেজমেন্ট সিস্টেম: বাম এবং ডান উভয় দিকে উল্লম্ব তারের ট্রফ, প্রতিটি অপসারণযোগ্য কভার সহ। তারের প্রবেশ/প্রস্থান নকআউট উপরে, নীচে এবং উভয় পাশের দেয়ালে প্রদান করা হয়। একটি পৃথক কন্ট্রোল ওয়্যারিং ডাক্ট লো-ভোল্টেজের ওয়্যারিংকে পাওয়ার ক্যাবল থেকে আলাদা করে।

ডোর ইন্টারলক সহ ইনকামিং আইসোলেশন সুইচ: প্রধান ইনকামিং সুইচ হ্যান্ডেল যান্ত্রিকভাবে সামনের দরজার সাথে সংযুক্ত থাকে — প্রধান সুইচটি বন্ধ অবস্থায় না থাকলে দরজা খোলা যাবে না। এই নিরাপত্তা বৈশিষ্ট্য লাইভ অংশ সঙ্গে দুর্ঘটনাজনিত যোগাযোগ প্রতিরোধ.

সিল্ক-স্ক্রিনযুক্ত সার্কিট লেবেলিং: পরিধান-প্রতিরোধী সিল্ক-স্ক্রিনযুক্ত প্রিন্টিং ব্যবহার করে প্রতিটি সার্কিট অবস্থান স্পষ্টভাবে ভিতরের মাউন্টিং প্লেটে লেবেলযুক্ত। লেবেলগুলি আঠালো স্টিকারের মতো বিবর্ণ বা খোসা ছাড়ে না।

পণ্যের আবেদন

XL-21 ফিক্সড পাওয়ার ডিস্ট্রিবিউশন বক্স সুইচগিয়ার নিম্নলিখিত সেক্টর জুড়ে ব্যাপকভাবে ব্যবহৃত হয়:

● শিল্প কারখানা - মেশিনের দোকান, সমাবেশ লাইন, উপাদান পরিচালনার সরঞ্জাম, ওয়েল্ডিং স্টেশন (সাধারণত 100A–630A ফিডার)

● বাণিজ্যিক ভবন – শপিং মল, অফিসের মেঝে, খুচরা দোকান, রেস্তোরাঁ (আলো এবং সাধারণ বিদ্যুৎ বিতরণ)

● আবাসিক কমপ্লেক্স - অ্যাপার্টমেন্ট বিল্ডিং মেঝে বিতরণ, কমিউনিটি সুবিধা, পার্কিং লট আলো

● অবকাঠামো – টানেল আলো, টোল স্টেশন পাওয়ার, রাস্তার আলো নিয়ন্ত্রণ ক্যাবিনেট

● HVAC সিস্টেম - চিলার প্ল্যান্ট, এয়ার হ্যান্ডলিং ইউনিট, পাম্প রুমগুলির জন্য প্রধান বিতরণ

● অস্থায়ী সাইট পাওয়ার – নির্মাণ ট্রেলার, ইভেন্ট পাওয়ার বিতরণ, ফিল্ম প্রোডাকশন সেট

এই সমস্ত পরিস্থিতিতে, বৈদ্যুতিক বিতরণ ক্যাবিনেট খরচ, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণের সহজতার ভারসাম্য প্রদান করে যা আরও জটিল সুইচগিয়ারের সাথে মেলে না।

FAQ

XL-21 সুইচগিয়ারের রেট করা বর্তমান পরিসীমা কী?

XL-21 ফিক্সড পাওয়ার ডিস্ট্রিবিউশন বক্স সাধারণত প্রোজেক্ট লোড এবং সার্কিট ডিজাইন অনুযায়ী 100A থেকে 630A পর্যন্ত কনফিগার করা যেতে পারে।

লুগাও কি অভ্যন্তরীণ উপাদান বিন্যাস কাস্টমাইজ করতে পারে?

হ্যাঁ। আমরা আপনার একক-লাইন ডায়াগ্রাম অনুযায়ী MCCB, MCB, কন্টাক্টর, মিটার, টার্মিনাল, বাসবার এবং ক্যাবল এন্ট্রি অবস্থানের বিন্যাস কাস্টমাইজ করতে পারি।

উদ্ধৃতি জন্য আমি কি তথ্য প্রদান করা উচিত?

অনুগ্রহ করে রেটেড ভোল্টেজ, রেট করা বর্তমান, ইনকামিং এবং আউটগোয়িং সার্কিটের সংখ্যা, ব্রেকার স্পেসিফিকেশন, সুরক্ষা গ্রেড, ইনস্টলেশনের ধরন, পরিমাণ এবং গন্তব্য পোর্ট প্রদান করুন।

আপনি উত্পাদন আগে তারের ডায়াগ্রাম প্রদান করতে পারেন?

হ্যাঁ। লুগাও গ্রাহকের অনুমোদনের জন্য উত্পাদনের আগে লেআউট অঙ্কন, তারের ডায়াগ্রাম এবং প্রযুক্তিগত নিশ্চিতকরণ নথি সরবরাহ করতে পারে।

XL-21 ক্যাবিনেট কি বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত?

স্ট্যান্ডার্ড XL-21 ক্যাবিনেটগুলি প্রধানত বাড়ির ভিতরে ব্যবহৃত হয়। বহিরঙ্গন অ্যাপ্লিকেশনের জন্য, আমরা উচ্চ আইপি সুরক্ষা, রেইনপ্রুফ গঠন এবং অ্যান্টি-জারা আবরণ কাস্টমাইজ করতে পারি।

প্যাকেজিং, শিপিং, বিক্রয়োত্তর এবং প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্যাকেজিং এবং শিপিং

স্বতন্ত্র প্যাকেজিং:প্রতিটি ক্যাবিনেট VCI অ্যান্টি-রাস্ট পেপারে মোড়ানো হয়, তারপরে বাবল র‍্যাপ, তারপর স্ট্রেচ ফিল্ম, এবং অবশেষে স্টিল এজ প্রোটেক্টর সহ একটি 10 ​​মিমি প্লাইউড ক্রেটে রাখা হয়।

শিপিং শর্তাবলী:FOB Ningbo, CIF প্রধান বন্দর, বা প্রাক্তন কাজ।

সীসা সময়:স্ট্যান্ডার্ড কনফিগারেশনের জন্য 15 কার্যদিবস (10 ইউনিট পর্যন্ত)।

বিক্রয়োত্তর পরিষেবা - 1 বছরের ওয়ারেন্টি

●ওয়ারেন্টি সময়কাল:কমিশনিং থেকে 12 মাস বা চালান থেকে 18 মাস, যেটি আগে আসে।

●কভারেজ:ফ্রেম জোড় ক্র্যাকিং, আবরণ ব্যর্থতা (অ-ঘষিয়া তুলিয়া ফেলিতে সক্ষম), ত্রুটিপূর্ণ দরজা ইন্টারলক, এবং তারের ত্রুটি সহ উত্পাদন ত্রুটি।

● বর্জন:অনুপযুক্ত ইনস্টলেশনের কারণে ক্ষতি, রেট করা বর্তমানের বাইরে ওভারলোডিং, শারীরিক প্রভাব, রাসায়নিকের ক্ষয়, নির্দিষ্ট করা হয়নি বা জোরপূর্বক ঘটনা।
