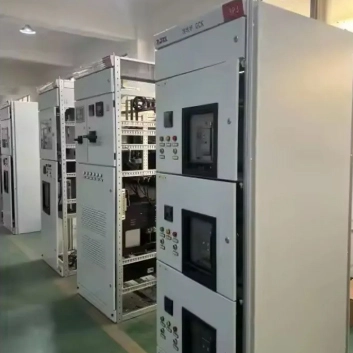

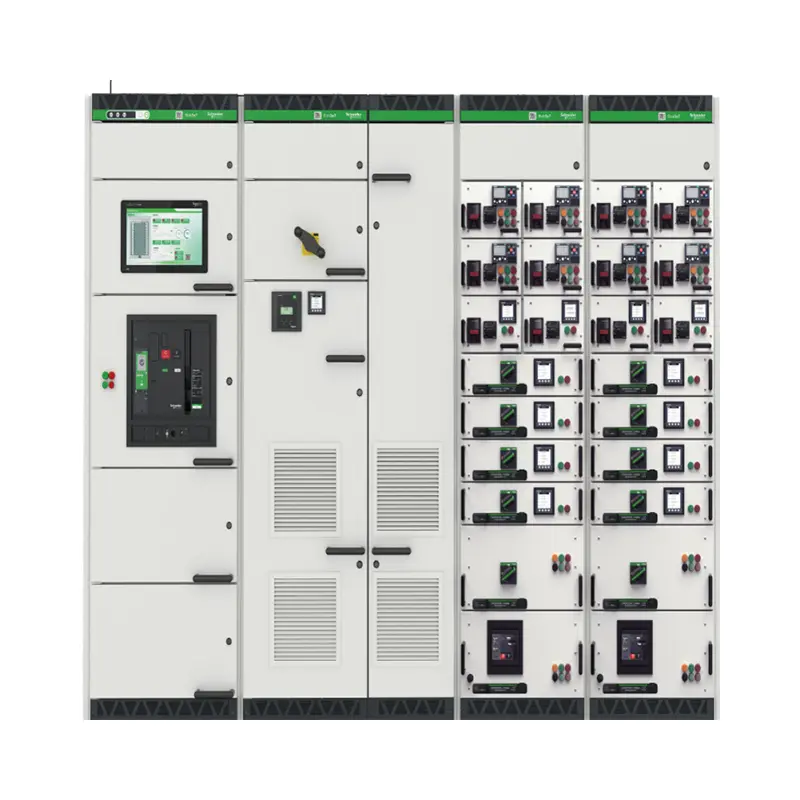

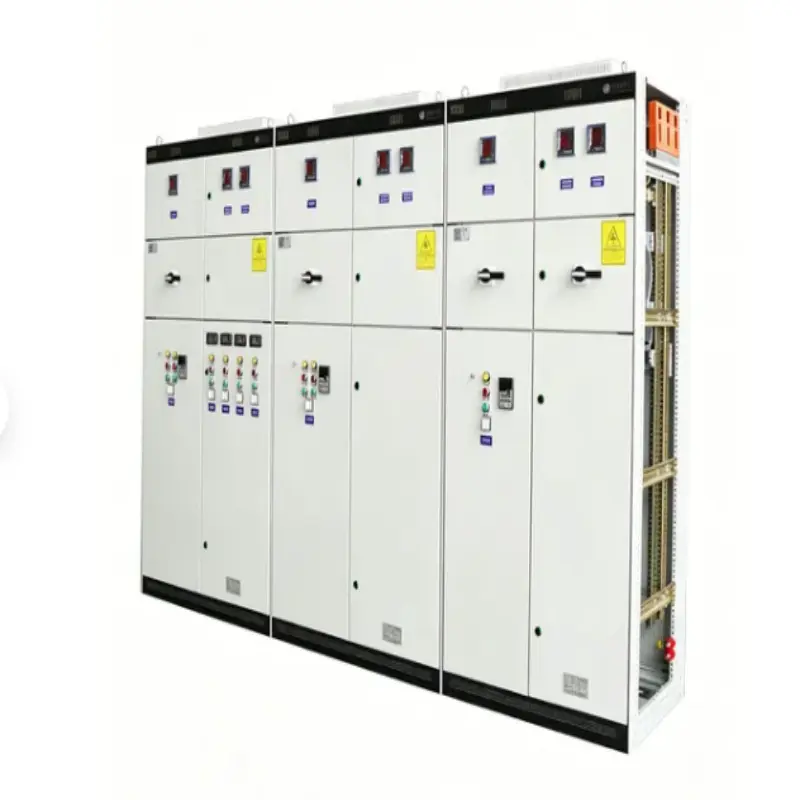

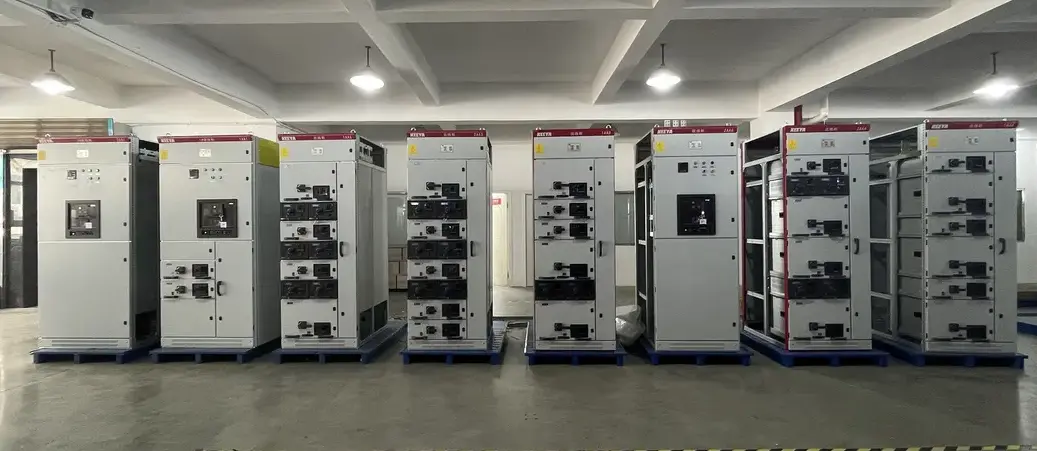

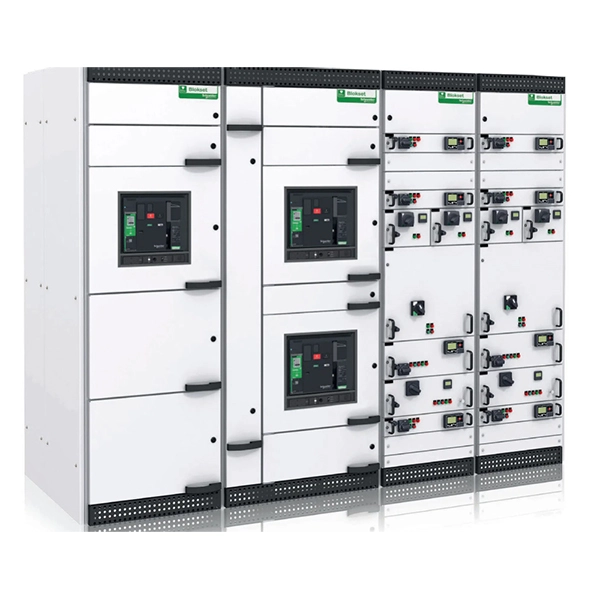

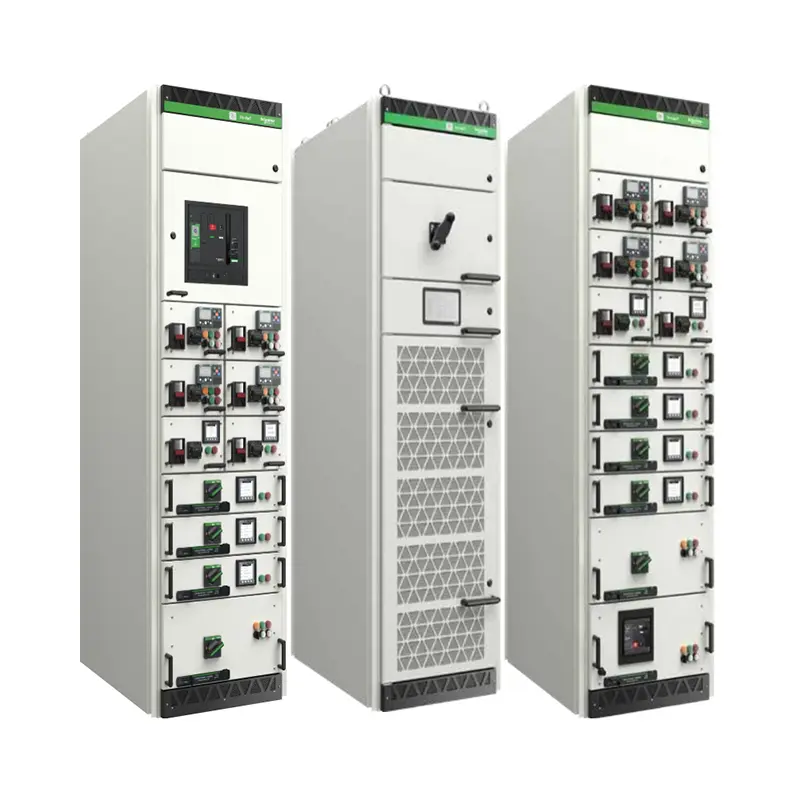

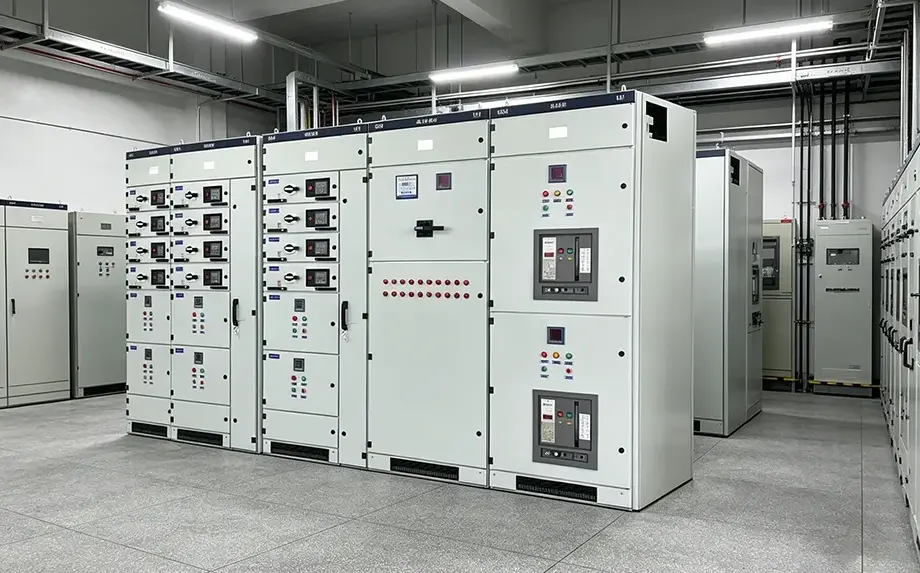

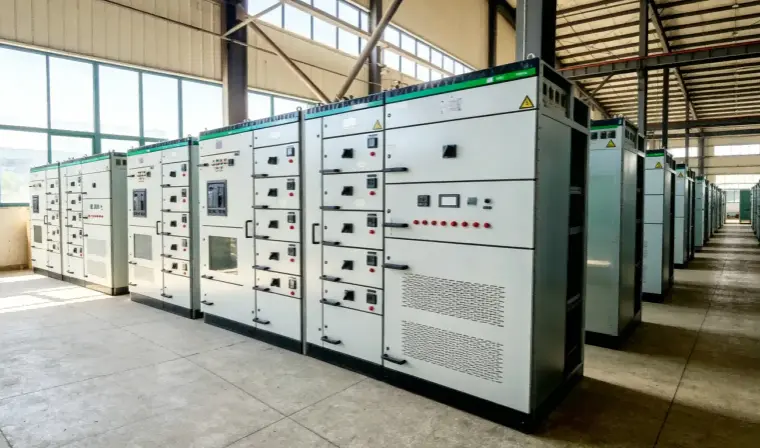

ইন্টেলিজেন্ট পাওয়ার ডিস্ট্রিবিউশন ড্রয়ার-টাইপ প্যানেল সুইচগিয়ার

লুগাও পাওয়ার কোং, লি. এর ইন্টেলিজেন্ট পাওয়ার ডিস্ট্রিবিউশন ড্রয়ার-টাইপ প্যানেল সুইচগিয়ার হল একটি উচ্চ-কার্যক্ষমতাসম্পন্ন লো-ভোল্টেজ সমাবেশ যা বুদ্ধিমান সুরক্ষা, মিটারিং এবং যোগাযোগকে একত্রিত করে। প্রথাগত ফিক্সড প্যানেলের বিপরীতে, এই ড্রয়ার-টাইপ সংস্করণটি সম্পূর্ণ সিস্টেম বন্ধ না করেই প্রতিটি সার্কিট ইউনিটকে ঢোকানো বা প্রত্যাহার করার অনুমতি দেয়। প্রতিটি ড্রয়ারে একটি ডেডিকেটেড সার্কিট ব্রেকার, কন্ট্রোলার এবং সেন্সর থাকে। "বুদ্ধিমান" ক্ষমতা বিল্ট-ইন পাওয়ার কোয়ালিটি অ্যানালাইজার, Modbus TCP/IP বা Profibus কমিউনিকেশন এবং স্বয়ংক্রিয় ব্যর্থতার সতর্কতা থেকে আসে। দসুইচগিয়ারAC 690V, 50/60Hz সিস্টেমের জন্য উপযুক্ত, 6300A পর্যন্ত রেট করা বর্তমান। এটি IEC 61439-1/2 এবং GB/T 7251 মান পূরণ করে।

পণ্য বৈশিষ্ট্য এবং আবেদন (প্রশ্ন ও উত্তর বিন্যাস সহ)

এই বিভাগটি সাধারণ ক্রেতার উদ্বেগের সমাধান করে এবং ইন্টেলিজেন্ট পাওয়ার ডিস্ট্রিবিউশন ড্রয়ার-টাইপ প্যানেল সুইচগিয়ারের ইঞ্জিনিয়ারিং সুবিধাগুলিকে হাইলাইট করে।

প্রশ্ন 1: কিভাবে ড্রয়ার প্রক্রিয়া রক্ষণাবেক্ষণ উন্নত করে?

উত্তর: ইউনিটটিতে যান্ত্রিক ইন্টারলক সহ একটি তিন-পজিশন ড্রয়ার (সংযুক্ত/পরীক্ষা/বিচ্ছিন্ন) রয়েছে। আপনি সংলগ্ন সার্কিটগুলি বন্ধ না করে 60 সেকেন্ডের মধ্যে একটি ত্রুটিপূর্ণ ড্রয়ার প্রতিস্থাপন করতে পারেন। এটি গুরুত্বপূর্ণ সুবিধার জন্য ইন্টেলিজেন্ট পাওয়ার ডিস্ট্রিবিউশন ড্রয়ার-টাইপ প্যানেল সুইচগিয়ারের একটি মূল সুবিধা।

প্রশ্ন 2: কোন "বুদ্ধিমান" ফাংশন অন্তর্নির্মিত?

উত্তর: রিয়েল-টাইম ভোল্টেজ, কারেন্ট, পাওয়ার ফ্যাক্টর এবং হারমোনিক্স পর্যবেক্ষণ। ওভারলোড, শর্ট সার্কিট বা তাপমাত্রা বৃদ্ধিতে স্বয়ংক্রিয় অ্যালার্ম। ডেটা লগগুলি RS485 বা ইথারনেটের মাধ্যমে রপ্তানি করা যেতে পারে। একটি কেন্দ্রীয় SCADA সিস্টেম থেকে দূরবর্তী ট্রিপ/ক্লোজ কন্ট্রোল।

প্রশ্ন 3: অনেক সন্নিবেশের পরে ড্রয়ারের প্রক্রিয়াটি কি নির্ভরযোগ্য?

উঃ হ্যাঁ। প্রতিটি ড্রয়ার 5,000 যান্ত্রিক ক্রিয়াকলাপ এবং 1,000 বৈদ্যুতিক অপারেশনের জন্য পারফরম্যান্সের অবনতি ছাড়াই পরীক্ষা করা হয়। পরিচিতিগুলি বসন্ত-লোড চাপ সহ রূপালী-ধাতুপট্টাবৃত।

প্রশ্ন 4: এই পণ্যটি কোথায় ইনস্টল করা যেতে পারে?

আবেদনের তালিকা:

1. ডেটা সেন্টার: অপ্রয়োজনীয় পাওয়ার পাথ এবং ন্যূনতম MTTR (মেরামত করার গড় সময়) জন্য।

2. হাসপাতাল: ক্রিটিক্যাল লাইফ-সাপোর্ট সার্কিটগুলির জন্য নিরবচ্ছিন্ন শক্তি প্রয়োজন।

3. শিল্প কারখানা: পরিবাহক, পাম্প এবং কম্প্রেসারের জন্য মোটর নিয়ন্ত্রণ কেন্দ্র (MCC)।

4. বাণিজ্যিক কমপ্লেক্স: মলের আলো এবং HVAC বিতরণ।

5. পুনর্নবীকরণযোগ্য শক্তি: স্মার্ট গ্রিড প্রতিক্রিয়া সহ সৌর/বায়ু সংহতকরণ।

পণ্যের পরামিতি (স্পেসিফিকেশন)

উত্পাদনের বিবরণ (গুণমান এবং উত্পাদন)

1. ঘের: 2.0 মিমি কোল্ড-রোল্ড স্টিল প্লেট, ইলেক্ট্রো-গ্যালভানাইজড এবং পাউডার-কোটেড (RAL 7035)। জারা প্রতিরোধের> 500 ঘন্টা লবণ স্প্রে পরীক্ষা.

2. ড্রয়ার মেকানিজম: স্ব-লকিং হ্যান্ডেল সহ উচ্চ-নির্ভুলতা গাইড রেল। IP20 আঙুল-নিরাপদ সুরক্ষা ড্রয়ারের বগির ভিতরে।

3. বাসবার সিস্টেম: আয়তক্ষেত্রাকার তামার বাসবার (98% IACS পরিবাহিতা), তাপ-সঙ্কুচিত হাতা দ্বারা সম্পূর্ণরূপে উত্তাপ।

4. ওয়্যারিং: UL1015 বা 60245 IEC প্রত্যয়িত কেবল, দ্বৈত নম্বর এবং রঙের কোড সহ লেবেল।

5. পরীক্ষা: প্রতিটি একত্রিত ইউনিট এর মধ্য দিয়ে যায়:

● ডাইলেকট্রিক ভোল্টেজ সহ্য করে (1 মিনিটের জন্য 3000V এসি)

● প্রাথমিক এবং মাধ্যমিক ইনজেকশন পরীক্ষা

● ড্রয়ার যান্ত্রিক অপারেশন পরীক্ষা

● সম্পূর্ণ রেট কারেন্টে তাপমাত্রা বৃদ্ধি পরীক্ষা

প্যাকেজিং এবং ডেলিভারি

1. প্যাকেজিং:

প্রতিটি ড্রয়ার পৃথকভাবে অ্যান্টি-স্ট্যাটিক পিই ফিল্মে আবৃত থাকে। প্রধান প্যানেল প্রান্ত রক্ষাকারী দ্বারা সুরক্ষিত এবং একটি fumigated কাঠের প্যালেট উপর strapped. সমস্ত ঘেরগুলি বুদবুদ মোড়ানো এবং পিপি বোনা ফ্যাব্রিক দিয়ে আচ্ছাদিত। IP54-রেটেড আউটডোর ইউনিটগুলি একটি অতিরিক্ত জলরোধী স্তরিত কভার পায়।

2. শিপিং মার্ক:

● ugao পাওয়ার লোগো, অর্ডার নম্বর, ওজন, মাত্রা, এবং "Fragile–Electronic Components" লেবেল৷

3. ডেলিভারি:

● ম্যানুফ্যাকচারিং লিড টাইম: অঙ্কন অনুমোদনের 25-35 কার্যদিবস।

● বন্দর: সাংহাই / নিংবো।

● শিপিং: সমুদ্র মালবাহী (FCL বা LCL), জরুরী অতিরিক্ত ড্রয়ারের জন্য এয়ার ফ্রেট।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: আমি কি পুরো প্যানেল না কিনে অতিরিক্ত অংশ হিসাবে একটি একক ড্রয়ার কিনতে পারি?

উঃ হ্যাঁ। Lugao Power Co., Ltd. স্বতন্ত্র বুদ্ধিমান ড্রয়ার বিক্রি করে। আমরা মূল অঙ্কন, ড্রয়ার লেবেল, সার্কিট কনফিগারেশন এবং উপাদান মডেল অনুযায়ী একটি মিলে যাওয়া অতিরিক্ত ড্রয়ার তৈরি করতে পারি। প্রযুক্তিগত পর্যালোচনা পর্যায়ে চূড়ান্ত সামঞ্জস্যতা নিশ্চিত করা উচিত।

প্রশ্ন 2: ইন্টেলিজেন্ট পাওয়ার ডিস্ট্রিবিউশন ড্রয়ার-টাইপ প্যানেল সুইচগিয়ার কি কোনও ত্রুটির পরে রিমোট রিসেট সমর্থন করে?

উত্তরঃ হ্যাঁ, যোগাযোগ মডিউলের মাধ্যমে। অপারেটর দূরবর্তীভাবে সংযোগ বিচ্ছিন্ন করতে পারে, ত্রুটি নির্ণয় করতে পারে এবং পুনরায় সংযোগ করতে পারে (স্থানীয় নিরাপত্তা কোড দ্বারা অনুমোদিত হলে)। যাইহোক, শর্ট-সার্কিট ভ্রমণের জন্য ম্যানুয়াল পরিদর্শন এখনও সুপারিশ করা হয়।

প্রশ্ন 3: আপনার পণ্যের জন্য প্রতি প্যানেলে ড্রয়ারের সর্বাধিক সংখ্যা কত?

উত্তর: 160A ড্রয়ারের জন্য, আমরা 2200 মিমি উচ্চ প্যানেলে 24 ইউনিট পর্যন্ত ইনস্টল করতে পারি। 630A ড্রয়ারের জন্য, সর্বোচ্চ 12 ইউনিট। বিন্যাসটি ফর্ম 4b বিচ্ছেদ অনুসরণ করে, যার অর্থ প্রতিটি ড্রয়ার তার নিজস্ব ধাতব বগিতে সম্পূর্ণরূপে বিচ্ছিন্ন।

প্রশ্ন 4: আপনি কি ইনস্টলেশন এবং কমিশনিং পরিষেবা প্রদান করেন?

উত্তর: আমরা স্ট্যান্ডার্ড হিসাবে দূরবর্তী ভিডিও কমিশনিং প্রদান করি। ঐচ্ছিক: লুগাও ইঞ্জিনিয়ারদের দ্বারা সাইটে কমিশনিং (ভ্রমণ খরচ + দৈনিক হার, 1 বছরের ওয়ারেন্টি এক্সটেনশন অন্তর্ভুক্ত)*

প্রশ্ন 5: আপনি কি মিতসুবিশি বা এলএসের মতো তৃতীয় পক্ষের ব্রেকারকে একীভূত করতে পারেন?

উত্তরঃ একেবারেই। ড্রয়ারের চেসিসটি বেশিরভাগ প্রধান ব্র্যান্ডগুলিকে গ্রহণ করার জন্য ডিজাইন করা হয়েছে: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT এবং অন্যান্য। আপনি ক্রয় করার সময় শুধুমাত্র ব্রেকার মডেল নির্দিষ্ট করুন।

বিক্রয়োত্তর পরিষেবা এবং ওয়ারেন্টি

ওয়ারেন্টি সময়কাল: চালানের তারিখ থেকে 12 মাস (1 বছর)।

এই সময়ের মধ্যে,লুগাও পাওয়ার কোং, লি.ড্রয়ার মেকানিজম, ইন্টেলিজেন্ট কন্ট্রোলার এবং কমিউনিকেশন মডিউল সহ যেকোন ম্যানুফ্যাকচারিং ত্রুটিগুলি কভার করে। ভোগ্যপণ্য (লাইট, ফিউজ) বাদ দেওয়া হয়।
