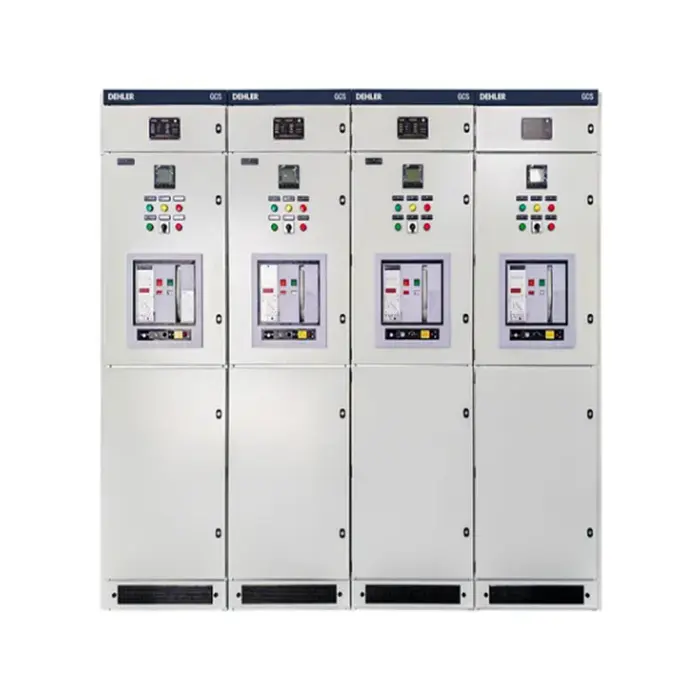

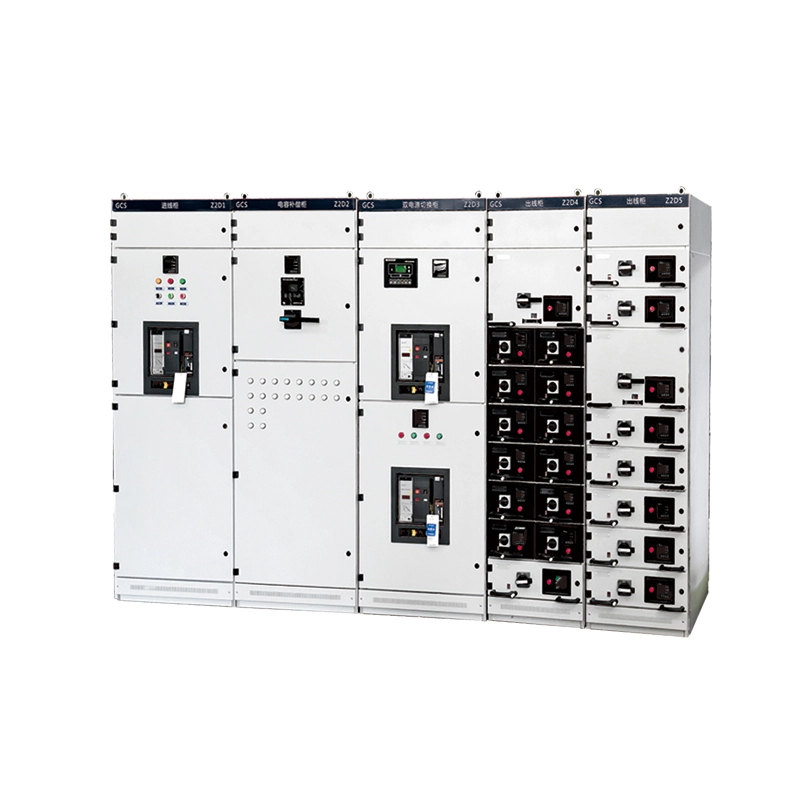

GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ার

GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ার হল একটি উন্নত আবদ্ধ সুইচগিয়ার অ্যাসেম্বলি যা থ্রি-ফেজ এসি ইন্ডাস্ট্রিয়াল সিস্টেমে পাওয়ার রিসেপশন, ডিস্ট্রিবিউশন এবং ইন্টেলিজেন্ট মোটর কন্ট্রোলের জন্য 400V পর্যন্ত রেটেড ভোল্টেসে কাজ করে (ইনসুলেশন রেটিং সহ 0V হরিট রেট 0V হারে 0V রেট রেট করা হয়) 4000A থেকে আধুনিক লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সেন্টারগুলির মূল মেরুদণ্ড হিসাবে, এই GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ার প্রাথমিক এবং মাধ্যমিক উপাদানগুলির একটি বিস্তৃত স্যুটকে একীভূত করে — এয়ার সার্কিট ব্রেকার (ACBs), মোল্ডেড কেস সার্কিট ব্রেকার (MCCBs), কন্টাক্টর, থার্মাল ওভারলোড প্রোগ্রাম এবং কন্ট্রোল সিপিএল (সিপিএল)। মাল্টি-ফাংশন ডিজিটাল মিটার—প্রমিত, সম্পূর্ণ বিনিময়যোগ্য মডুলার ড্রয়ার ইউনিটে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

নিম্ন ভোল্টেজ প্যানেল সুইচগিয়ার স্ট্যান্ডার্ড GCS ড্র-আউট টাইপের প্রযুক্তিগত স্পেসিফিকেশন টেবিল।

রেটেড ফ্রিকোয়েন্সি 50Hz / 60Hz প্রযোজ্য মান IEC 61439-1/2, GB/T 7251 ইনস্টলেশন ইনডোর, ফ্লোর-স্ট্যান্ডিং ড্রয়ারের অবস্থান সংযুক্ত, পরীক্ষা, সংযোগ বিচ্ছিন্ন এবং প্রত্যাহার অবস্থান ক্যাবল এন্ট্রি উপরে বা নীচের তারের এন্ট্রি বাসবার একটি টেম্পার কপারের উপাদানের কনফিগারেশন অনুযায়ী -5°C থেকে +40°C, অথবা প্রকল্প-নির্দিষ্ট অবস্থার উচ্চতা ≤2000m স্ট্যান্ডার্ড, ডিজাইন নিশ্চিতকরণের মাধ্যমে উচ্চতর উচ্চতা উপলব্ধ।

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

প্রশ্ন 1: এই GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ারের স্ট্যান্ডআউট কার্যকরী বৈশিষ্ট্যগুলি কী কী?

উত্তর: GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ার এর উচ্চ বিনিময়যোগ্যতা এবং নিরাপত্তা দ্বারা চিহ্নিত করা হয়। একই রেটিং এর কার্যকরী ড্রয়ারগুলি সম্পূর্ণভাবে বিনিময়যোগ্য, জরুরী প্রতিস্থাপনের সময় তারের ত্রুটিগুলি দূর করে। এটিতে একটি সুনির্দিষ্ট যান্ত্রিক ইন্টারলক প্রক্রিয়াও রয়েছে যা কঠোরভাবে "অফ-পজিশন-টেস্ট-অন" সিকোয়েন্সিং প্রয়োগ করে, অপারেটরদের লোডের অধীনে সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন করতে বাধা দেয়। উপরন্তু, উন্নত বায়ুচলাচল নকশা উচ্চ-কারেন্ট সার্কিটের জন্য কার্যকর তাপ অপচয় নিশ্চিত করে।

প্রশ্ন 2: এই সুইচগিয়ারের জন্য কোন পরিস্থিতিতে সবচেয়ে উপযুক্ত?

উত্তর: এই GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ারটি নিরবচ্ছিন্ন শক্তি এবং দ্রুত ত্রুটি পুনরুদ্ধারের দাবিদার সেক্টরগুলির জন্য আদর্শভাবে উপযুক্ত। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে পেট্রোকেমিক্যাল শোধনাগার (পাম্প এবং কম্প্রেসার নিয়ন্ত্রণের জন্য), বৃহৎ আকারের উত্পাদন কেন্দ্র (স্বয়ংক্রিয় উত্পাদন লাইন), পাওয়ার প্ল্যান্টের সহায়ক সিস্টেম, শহুরে রেল ট্রানজিট এবং বাণিজ্যিক টাওয়ার সাবস্টেশন। এর ড্র-আউট ডিজাইন এটিকে যেকোনো মিশন-সমালোচনামূলক পরিবেশের জন্য পছন্দের পছন্দ করে তোলে যেখানে ডাউনটাইম অবশ্যই কম করা উচিত।

উত্পাদন বিবরণ

1. ক্যাবিনেট ফ্রেম ফ্যাব্রিকেশন - যথার্থ-ইঞ্জিনিয়ার্ড স্ট্রাকচার

লুগাও পাওয়ারের জিসিএস ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ারের ঘেরটি উচ্চ-মানের কোল্ড-রোল্ড স্টিল শীট দিয়ে শুরু হয়, যা তাদের উচ্চতর সমতলতা এবং কাঠামোগত অখণ্ডতার জন্য নির্বাচিত হয়। সমস্ত ইস্পাত প্যানেল আমদানিকৃত CNC টারেট পাঞ্চিং এবং নমন কেন্দ্রগুলির মাধ্যমে প্রক্রিয়া করা হয়, ±0.5° এর মধ্যে নমন কোণ নির্ভুলতা এবং ±0.1mm এর মধ্যে গর্তের অবস্থান নির্ভুলতা অর্জন করে। গঠনের পর, ফ্রেমটি বহু-পর্যায়ে পৃষ্ঠের চিকিত্সার মধ্য দিয়ে যায়: ডিগ্রীজিং, অ্যাসিড পিকলিং, ফসফেটিং এবং ইলেক্ট্রোস্ট্যাটিক ইপোক্সি পাউডার আবরণ, তারপর একটি শক্ত, ক্ষয়-প্রতিরোধী ফিনিস তৈরি করতে 180-200°C তাপমাত্রায় বেক করা হয়। একত্রিত ক্যাবিনেট IP30 থেকে IP40 সুরক্ষা অর্জন করে, কার্যকরভাবে ধুলো, আর্দ্রতা এবং দুর্ঘটনাজনিত যোগাযোগ থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে।

2. বাসবার সিস্টেম - উচ্চ-পরিবাহিতা কপার কোর

সমস্ত প্রধান, উল্লম্ব এবং শাখা বাসবারগুলি 99.95% বিশুদ্ধতা ইলেক্ট্রোলাইটিক কপার (T2 গ্রেড) থেকে তৈরি করা হয়েছে, যা পরিবাহিতা ≥ 98% IACS নিশ্চিত করে৷ বাসবার পৃষ্ঠগুলি একটি মাল্টি-লেয়ার ট্রিটমেন্ট পায়—হয় টিন-প্লেটেড, সিলভার-প্লেটেড, অথবা হাই-ভোল্টেজ-গ্রেড হিট-সঙ্কুচিত ইনসুলেশন স্লিভিং দিয়ে আচ্ছাদিত—অক্সিডেশন রোধ করতে এবং তাপ অপচয় বাড়াতে। প্রতিটি বাসবার জয়েন্টকে ক্যালিব্রেটেড টর্ক টুল দিয়ে শক্ত করা হয় এবং ট্রেসেবিলিটির জন্য চিহ্নিত করা হয়, স্থানীয় হট স্পটগুলি দূর করে যা দীর্ঘমেয়াদী নির্ভরযোগ্যতার সাথে আপস করতে পারে।

3. ড্রয়ার অ্যাসেম্বলি - "থ্রি-পাস" টিউনিং পদ্ধতি

প্রতিটি ড্র-আউট কার্যকরী ইউনিট আমাদের একচেটিয়া থ্রি-পাস স্লাইড টিউনিংয়ের মধ্য দিয়ে যায়:

1: গাইড রেলগুলি ম্যানুয়ালি লাগানো হয় এবং প্রাথমিক প্রান্তিককরণের জন্য সামঞ্জস্য করা হয়।

2: যান্ত্রিক মসৃণতা এবং ল্যাচ জড়িততা যাচাই করার জন্য নো-লোড অবস্থার অধীনে ড্রয়ারটি ঢোকানো এবং প্রত্যাহার করা হয়।

3: বৈদ্যুতিক ধারাবাহিকতা পরীক্ষার অধীনে, প্রাথমিক এবং মাধ্যমিক প্লাগ-ইন যোগাযোগ প্রতিরোধের নিরীক্ষণ করার সময় ড্রয়ারটিকে একাধিকবার সাইকেল করা হয়। শুধুমাত্র আমাদের মসৃণ-অপারেশন থ্রেশহোল্ড পূরণকারী ইউনিট অনুমোদিত হয়।

এই কঠোর পদ্ধতিটি নিশ্চিত করে যে প্রতিটি ড্রয়ার অনায়াসে গ্লাইড করে এবং তার সম্পূর্ণ ভ্রমণ পরিসীমা জুড়ে নিখুঁত বৈদ্যুতিক যোগাযোগ বজায় রাখে।

4. প্রতিযোগিতামূলক সুবিধা - কঠোর সহনশীলতা এবং উচ্চতর পরিচিতি

স্ট্যান্ডার্ড বাজারের বিকল্পগুলির তুলনায়, লুগাও পাওয়ারের উত্পাদন সুবিধাগুলি বাস্তব এবং পরিমাপযোগ্য:

গাইড-ট্র্যাক টলারেন্স কন্ট্রোল: আমরা ড্রয়ার মেকানিজম গ্যাপ ±0.5 মিমিতে বজায় রাখি (ইন্ডাস্ট্রি সাধারণ হল ≥±1.0 মিমি)। এই কঠোর সহনশীলতা অপারেশন চলাকালীন ড্রয়ারকে কম্পিত হতে বা ঝুলতে বাধা দেয়, সরাসরি প্রাথমিক যোগাযোগ পরিধান এবং অতিরিক্ত গরম হওয়ার একটি প্রধান কারণকে দূর করে।

সিলভার-প্লেটেড প্রাথমিক সংযোগকারী: সমস্ত প্লাগ-ইন পরিচিতিগুলি তামার খাদ থেকে তৈরি এবং ≥6μm পুরুত্বের একটি রূপালী প্রলেপ স্তর দিয়ে শেষ করা হয়। সিলভারের নিম্ন পরিচিতি প্রতিরোধ ক্ষমতা এবং চমৎকার অ্যান্টি-অক্সিডেশন বৈশিষ্ট্যগুলি সংযোগ পয়েন্টে পাওয়ার লসকে উল্লেখযোগ্যভাবে কমায়, সমগ্র GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ারের দীর্ঘমেয়াদী তাপীয় স্থিতিশীলতা এবং শক্তি দক্ষতা বাড়ায়।

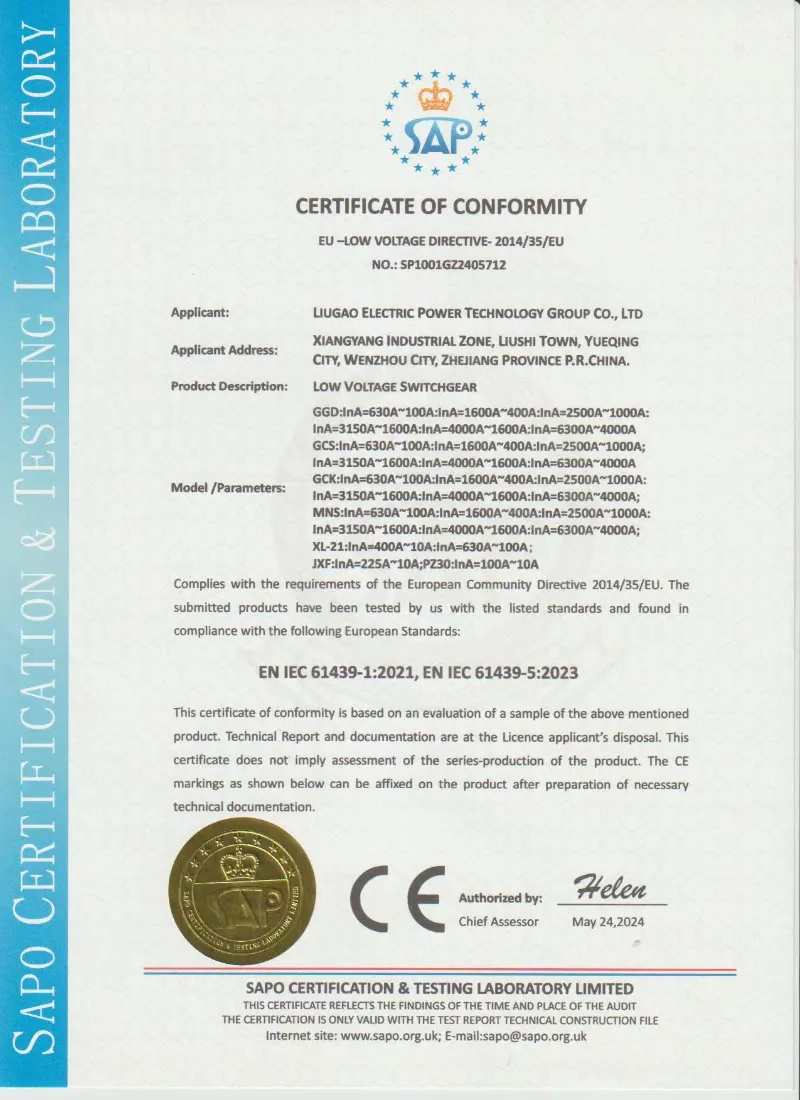

সার্টিফিকেশন এবং মানের নিশ্চয়তা

Lugao প্রকল্প প্রযুক্তিগত প্রয়োজনীয়তা এবং IEC 61439-1/2 এবং GB/T 7251 এর মতো প্রযোজ্য নিম্ন ভোল্টেজ সুইচগিয়ার মান অনুযায়ী GCS ড্র-আউট টাইপ লো ভোল্টেজ সুইচগিয়ার তৈরি করে। নিশ্চিত প্রযুক্তিগত চুক্তি অনুযায়ী শিপমেন্টের আগে রুটিন পরিদর্শন এবং পরীক্ষার রিপোর্ট সরবরাহ করা যেতে পারে।

• IEC 61439-1/2 ভিত্তিক নকশা এবং পরীক্ষা
• GB/T 7251 ভিত্তিক উত্পাদন এবং পরিদর্শন
• পাওয়ার ফ্রিকোয়েন্সি সহ্য করার পরীক্ষা
• অন্তরণ প্রতিরোধের পরীক্ষা
• ড্রয়ার ইউনিটের জন্য যান্ত্রিক অপারেশন পরীক্ষা
• ইন্টারলক ফাংশন পরিদর্শন
• সেকেন্ডারি ওয়্যারিং এবং কার্যকরী অপারেশন পরীক্ষা
• বাসবার সংযোগ ঘূর্ণন সঁচারক বল পরিদর্শন
• চালানের আগে রুটিন পরীক্ষার রিপোর্ট
• অনুরোধের ভিত্তিতে উপলব্ধ কারখানা পরিদর্শন ফটো



প্যাকেজিং, শিপিং এবং বিক্রয়োত্তর পরিষেবা

প্যাকেজিং এবং শিপিং:

প্রতিটি GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ার আর্দ্রতা এবং ধুলো দূর করার জন্য প্রথমে PE ফিল্ম দিয়ে মোড়ানো হয়, তারপর স্টিলের স্ট্র্যাপ দিয়ে শক্তিশালী করা ধোঁয়াযুক্ত, ভারী-শুল্ক কাঠের ক্রেটে আবদ্ধ করা হয়। সংবেদনশীল ইলেকট্রনিক উপাদানগুলির জন্য আমরা ভ্যাকুয়াম-সিলযুক্ত প্যাকেজিং ব্যবহার করি এবং ট্রানজিট প্রভাবের ক্ষতি রোধ করতে সম্পূর্ণরূপে-সংবদ্ধ প্রতিরক্ষামূলক কোণগুলি ব্যবহার করি। স্ট্যান্ডার্ড শিপিং হল 20GP/40HQ কন্টেইনারগুলির মাধ্যমে, আপনার বিনিয়োগকে সম্পূর্ণরূপে সুরক্ষিত করার জন্য বিশ্বের শীর্ষস্থানীয় সামুদ্রিক বীমাকারীদের দ্বারা বিমা করা শিপমেন্ট সহ।




বিক্রয়োত্তর সেবা:

Lugao Power Co., Ltd. চালু হওয়ার তারিখ থেকে (অথবা ডেলিভারির তারিখ থেকে 18 মাস, যেটি প্রথমে আসে) একটি ব্যাপক 12 মাসের ওয়ারেন্টি প্রদান করে৷ আমাদের পরিষেবার মধ্যে 24/7 প্রযুক্তিগত হটলাইন সমর্থন, দূরবর্তী ভিডিও নির্দেশিকা এবং প্রয়োজনে প্রত্যয়িত প্রকৌশলীদের থেকে অন-সাইট পরিষেবা অন্তর্ভুক্ত রয়েছে। স্বাভাবিক অপারেটিং অবস্থার অধীনে কর্মক্ষমতা ব্যর্থতার ঘটনা, আমরা বিনামূল্যে মেরামত বা প্রতিস্থাপন অংশ প্রদান.




গ্রাহকের প্রশ্ন ও উত্তর

প্রশ্ন: GCS ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ার কি আমার বিদ্যমান বাসওয়ে সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

একটি: হ্যাঁ, সামঞ্জস্য কঠোরভাবে পালন করা হয়. আপনার আপস্ট্রিম ট্রান্সফরমার এবং ডাউনস্ট্রিম বাসওয়ে ইন্টারফেসের সাথে পুরোপুরি সারিবদ্ধ করতে আমরা এই GCS ড্র-আউট টাইপের লো ভোল্টেজ প্যানেল সুইচগিয়ারের সংযোগ রাইজার ফ্ল্যাঞ্জগুলি কনফিগার করি। প্রযুক্তিগত নিশ্চিতকরণ পর্যায়ে আপনার অন-সাইট সুইচগিয়ার লেআউট অঙ্কন প্রদান করুন যাতে আমরা সংযোগ পয়েন্টগুলি কাস্টমাইজ করতে পারি।




প্রশ্নঃ অপারেশন চলাকালীন ড্রয়ার ব্যর্থ হলে কি হবে? আমি কি সম্পূর্ণ শাটডাউন ছাড়াই এটি ঠিক করতে পারি?

উত্তর: অবিকল, দ্রুত হট-সোয়াপিং এর মূল সুবিধা। আপনি কেবল সেই নির্দিষ্ট বগির মধ্যে সার্কিট ব্রেকারটিকে "অফ" করে ফেলুন, ত্রুটিপূর্ণ ইউনিটটি প্রত্যাহার করুন এবং একইভাবে রেট করা অতিরিক্ত স্লাইড করুন। বাকি জিসিএস ড্র-আউট টাইপ লো ভোল্টেজ প্যানেল সুইচগিয়ার অপারেটিং চালিয়ে যায়, মিনিটের মধ্যে শক্তি পুনরুদ্ধার করে।




প্রশ্ন: বাসবার চেম্বারে রক্ষণাবেক্ষণের সময় আপনি কীভাবে আর্ক ফ্ল্যাশের ঘটনাগুলি প্রতিরোধ করবেন?

উত্তর: নিরাপত্তা সবচেয়ে গুরুত্বপূর্ণ। প্রধান এবং শাখা বাসবার বগিগুলি সম্পূর্ণরূপে কম্পার্টমেন্টালাইজড। আমরা ড্র-আউট ইউনিট চেম্বার এবং উল্লম্ব বাসবার চেম্বারের মধ্যে আর্ক-প্রুফ বাধাগুলি ইনস্টল করি। বাসবার বিভাগে প্রবেশ করার সময়, সমস্ত সংলগ্ন কার্যকরী ইউনিটগুলিকে "সংযোগ বিচ্ছিন্ন/পরীক্ষা" অবস্থানে নিরাপদে প্যাডলক করা যেতে পারে।
