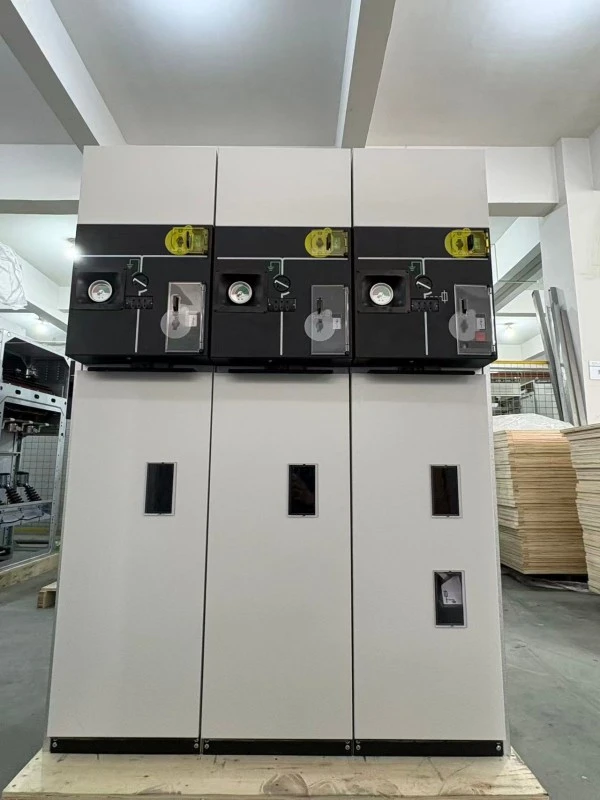

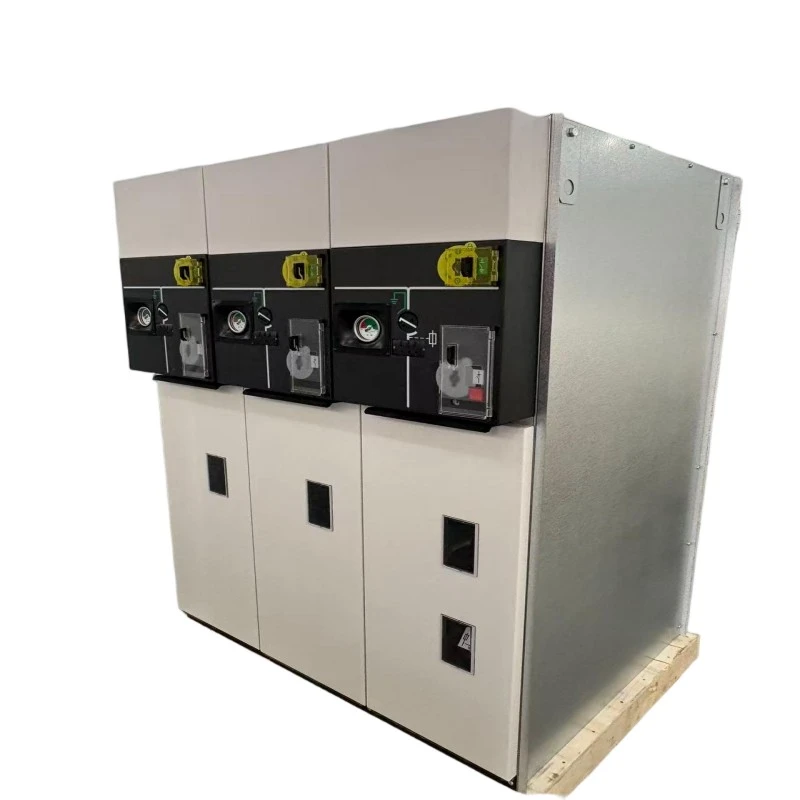

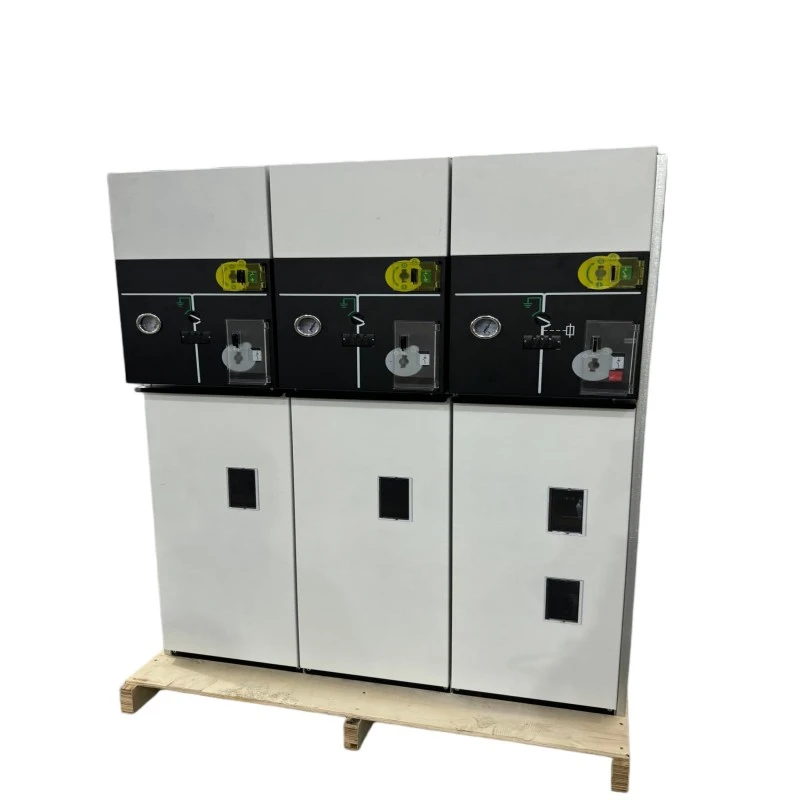

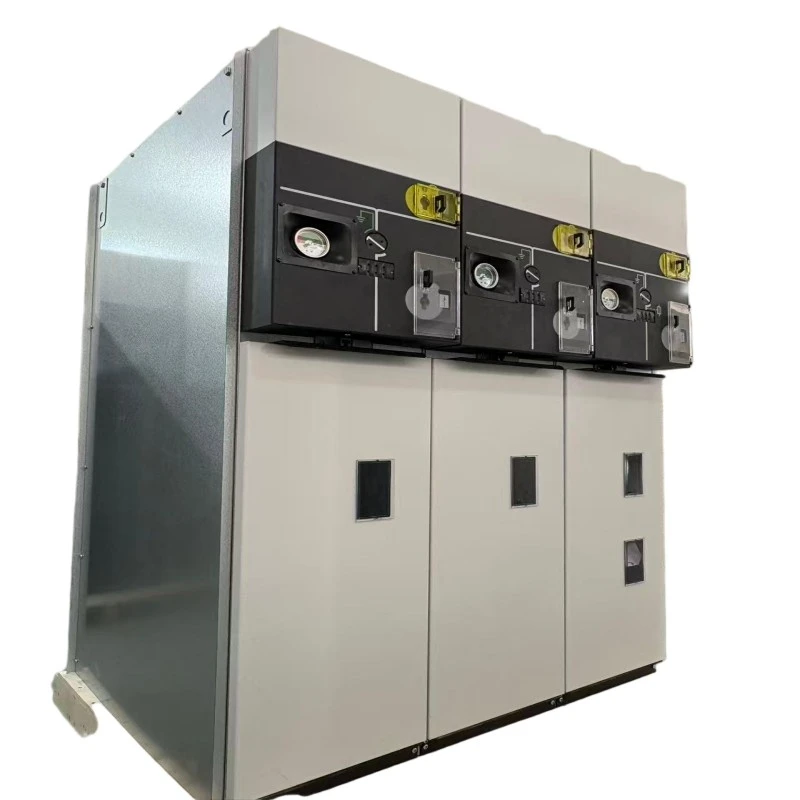

HXGN এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট

"এইচ" - বক্স-টাইপ ঘের,

"এক্স" - রিং নেটওয়ার্ক,

"জি" - বায়ু-নিরোধক,

"এন" - অন্দর

6kV–24kV রিং মেইন এবং রেডিয়াল ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা HXGN এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট ধাতু-ঘেরা সুইচগিয়ার। অপছন্দSF6-অন্তরকRMUs, এই ইউনিটটি বায়ুকে প্রধান অস্তরক মাধ্যম হিসাবে ব্যবহার করে, সমস্ত লাইভ অংশগুলি একটি সিল করা, ধুলো-সুরক্ষিত ধাতব ক্যাবিনেটে আবদ্ধ থাকে।

এটা কি করে?

1. সেকেন্ডারি ডিস্ট্রিবিউশনে পাওয়ার লুপ সংযোগ করে এবং বিচ্ছিন্ন করে

2. লোড-ব্রেক সুইচ এবং ফিউজ কম্বিনেশনের মাধ্যমে ডিস্ট্রিবিউশন ট্রান্সফরমারকে রক্ষা করে

3. নিরাপদ রক্ষণাবেক্ষণের জন্য দৃশ্যমান বিচ্ছিন্নতা ফাঁক প্রদান করে

4. গ্যাস-অন্তরক সুইচগিয়ারের একটি অর্থনৈতিক বিকল্প হিসাবে কাজ করে

HXGN এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিটটি যেখানে অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়SF6 গ্যাসসীমাবদ্ধ, যেখানে ঘন ঘন দৃশ্যমান সংযোগ বিচ্ছিন্ন করার প্রয়োজন হয়, বা যেখানে বাজেটের সীমাবদ্ধতা নিরাপত্তার সাথে আপস না করে একটি প্রমাণিত, সহজ প্রযুক্তির পক্ষে।

পণ্য বিবরণ

আমাদের HXGN এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট হল একটি পরবর্তী প্রজন্মের এয়ার-ইনসুলেটেড রিং মেইন ইউনিট যা সাবস্টেশন, ইন্ডাস্ট্রিয়াল প্ল্যান্ট, বাণিজ্যিক ভবন এবং গ্রামীণ বিদ্যুৎ বিতরণ নেটওয়ার্কে ইনডোর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। রেটেড ভোল্টেজের রেঞ্জ 6kV থেকে 24kV, প্রধান বাসবারগুলির জন্য 630A এবং ফিউজ-সুরক্ষিত ট্রান্সফরমার সার্কিটের জন্য 125A রেট করা বর্তমান।

মূল প্রযুক্তিগত বৈশিষ্ট্য:

1. অপ্টিমাইজড ফেজ ব্যবধান এবং উত্তাপ বাধা সঙ্গে বায়ু নিরোধক

2. সিল করা ঘের নকশা (IP3X বা IP4X) ধুলো এবং ইঁদুরের প্রবেশ রোধ করে

3. দৃশ্যমান বিরতি সহ তিন-পজিশন লোড-ব্রেক সুইচ (বন্ধ / খোলা / মাটিযুক্ত)

4. ট্রান্সফরমারের জন্য ইন্টিগ্রেটেড কারেন্ট-লিমিটিং ফিউজ সুরক্ষা (125A পর্যন্ত)

5. ফিডার সুরক্ষার জন্য ঐচ্ছিক ভ্যাকুয়াম সার্কিট ব্রেকার মডিউল

6. যান্ত্রিক ইন্টারলকগুলি ভুল অপারেশন প্রতিরোধ করে

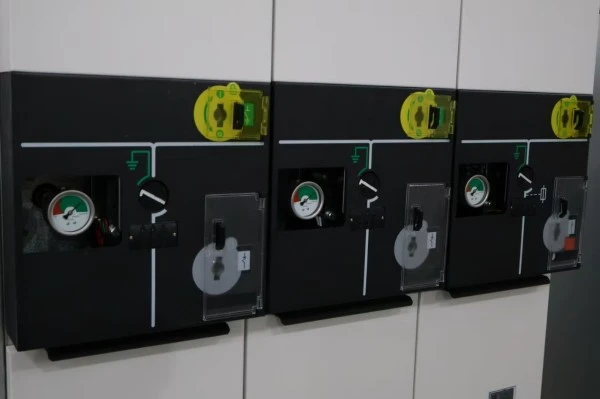

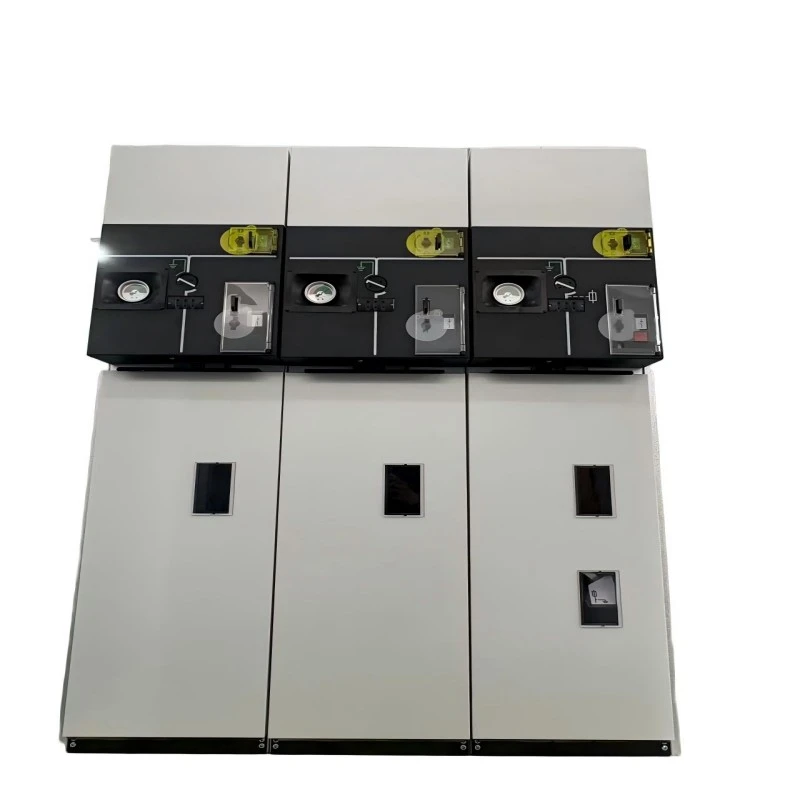

7. সামনের প্যানেল পরিষ্কার অবস্থান ইঙ্গিত সহ বাস অনুকরণ

এইচএক্সজিএন এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট একটি স্বচ্ছ, সহজে পরিদর্শনযোগ্য নকশা অফার করে--- অপারেটররা লোড সুইচের খোলা অবস্থানটি দৃশ্যত নিশ্চিত করতে পারে, একটি বৈশিষ্ট্য যা রক্ষণাবেক্ষণ এবং লকআউট/ট্যাগআউট পদ্ধতির সময় অত্যন্ত মূল্যবান। ইনস্টলেশন বা ডিকমিশন করার জন্য কোনও বিশেষ গ্যাস হ্যান্ডলিং সরঞ্জামের প্রয়োজন নেই।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

মূল বৈশিষ্ট্য

● SF6‑মুক্ত এবং পরিবেশগতভাবে বন্ধুত্বপূর্ণ--- শুধুমাত্র বায়ুকে অন্তরক মাধ্যম হিসেবে ব্যবহার করে, গ্রিনহাউস গ্যাস নির্গমন হয় না।

● দৃশ্যমান বিরতি---লোড-ব্রেক সুইচ একটি পরিষ্কারভাবে দৃশ্যমান বিচ্ছিন্ন ব্যবধান প্রদান করে, নিরাপত্তা পদ্ধতিকে সরল করে।

● ধুলো এবং ইঁদুরের বিরুদ্ধে সিল করা---ঘেরটি IP3X বা IP4X এর সাথে মিলিত হয়, বায়ু-অন্তরক সুইচগিয়ার ব্যর্থতার সাধারণ কারণগুলি প্রতিরোধ করে৷

● কমপ্যাক্ট ফুটপ্রিন্ট---ইউনিট প্রস্থ সাধারণত 500---600 মিমি, স্থান-সীমাবদ্ধ ইনডোর সাবস্টেশনের জন্য উপযুক্ত।

● খরচ-কার্যকর---SF6 বা সলিড-ইনসুলেটেড RMU-এর তুলনায় কম প্রাথমিক বিনিয়োগ।

● সরল রক্ষণাবেক্ষণ---কোন গ্যাসের চাপ পর্যবেক্ষণ বা রিফিল করার প্রয়োজন নেই; শুধুমাত্র চাক্ষুষ পরিদর্শন এবং যোগাযোগ পরিষ্কার.

● ইন্টারলক নিরাপত্তা---লোড সুইচ বন্ধ থাকাকালীন যান্ত্রিক ইন্টারলক আর্থ সুইচ বন্ধ করতে বাধা দেয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

● গ্রামীণ এবং জনপদ পাওয়ার গ্রিড

● শিল্প সুবিধা---কারখানা, খনির স্থান, সিমেন্ট প্ল্যান্ট (ধুলো সুরক্ষা সহ)

● বাণিজ্যিক ভবন---শপিং মল, অফিস কমপ্লেক্স, হোটেল

● ছোট থেকে মাঝারি সাবস্টেশন---6kV-24kV ডিস্ট্রিবিউশন নোড

● পুনর্নবীকরণযোগ্য শক্তি---ছোট হাইড্রো, বায়োমাস, এবং বিতরণ করা সৌর (অভ্যন্তরীণ ইনস্টলেশন)

● রেট্রোফিট প্রকল্প---সেকেলে এয়ার-ইনসুলেটেড সুইচগিয়ারকে আধুনিক সিল করা ইউনিট দিয়ে প্রতিস্থাপন করা

প্রশ্নোত্তর

প্রশ্ন 1: এইচএক্সজিএন এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট সিমেন্ট প্ল্যান্ট বা শস্য সিলোর মতো ধুলোময় পরিবেশে কীভাবে কাজ করে?

উত্তর: চমৎকার। এইচএক্সজিএন এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিটে আইপি3এক্স স্ট্যান্ডার্ড (আইপি4এক্স ঐচ্ছিক) হিসাবে রেট দেওয়া একটি সম্পূর্ণ সিল করা ঘেরের বৈশিষ্ট্য রয়েছে, যার অর্থ 2.5 মিমি বা 1 মিমি এর চেয়ে বড় কোন ধুলো কণা প্রবেশ করতে পারে না। এটি সাধারণত ওপেন-টাইপ এয়ার-ইনসুলেটেড সুইচগিয়ারে দেখা ট্র্যাকিং এবং ফ্ল্যাশওভারকে বাধা দেয়। আমরা পর্যায়ক্রমিক বহিরাগত ক্যাবিনেট পরিষ্কারের সাথে ভারী ধুলো এলাকার জন্য IP4X সংস্করণের সুপারিশ করি।

প্রশ্ন 2: উচ্চ আর্দ্রতা উপকূলীয় অঞ্চলে বায়ু নিরোধক নির্ভরযোগ্য?

উত্তর: হ্যাঁ, সঠিক নকশা সহ। আমাদের HXGN এয়ার-ইনসুলেটেড সিলড রিং প্রধান ইউনিট হাইড্রোফোবিক ইনসুলেটেড বাধা এবং ক্রিপেজ দূরত্ব 240mm (12kV এর জন্য) এবং 360mm (24kV এর জন্য) পর্যন্ত প্রসারিত ব্যবহার করে। উপরন্তু, সিল করা ঘের আর্দ্র বায়ু সঞ্চালন প্রতিরোধ করে, এবং ঐচ্ছিক অ্যান্টি-কনডেনসেশন হিটারগুলি কেবলের বগিতে ইনস্টল করা যেতে পারে। আমরা সফলভাবে 90%+ বার্ষিক আর্দ্রতা সহ দক্ষিণ উপকূলীয় প্রদেশে শত শত ইউনিট স্থাপন করেছি।

প্রশ্ন 3: এই পণ্যটি কীভাবে একটি SF6-অন্তরক RMU এর সাথে তুলনা করে?

উত্তর: SF6 RMU আরও কমপ্যাক্ট এবং সম্পূর্ণ সিল করা কিন্তু গ্যাস হ্যান্ডলিং প্রয়োজন এবং এর অগ্রিম খরচ বেশি। HXGN এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট বড় কিন্তু অফার করে:

● কম প্রাথমিক ক্রয় মূল্য (সাধারণত কনফিগারেশন এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে তুলনীয় SF6-ইনসুলেটেড সমাধানগুলির তুলনায় কম প্রাথমিক বিনিয়োগের প্রস্তাব করে।)

● কোন গ্যাস ফুটো উদ্বেগ

● নিরাপদ রক্ষণাবেক্ষণের জন্য দৃশ্যমান সংযোগ বিচ্ছিন্ন

● সহজতর ডিকমিশন এবং নিষ্পত্তি

চরম স্থানের সীমাবদ্ধতা ছাড়াই কম জীবনচক্র খরচ এবং পরিবেশগত প্রভাবকে অগ্রাধিকার দেওয়া গ্রাহকদের জন্য, HXGN হল একটি আদর্শ পছন্দ।

প্রশ্ন 4: আপনার HXGN RMU এর সাথে কোন ফিউজগুলি সামঞ্জস্যপূর্ণ?

উত্তর: আমাদের ফিউজ কম্পার্টমেন্ট স্ট্যান্ডার্ড DIN 43625 বা BS 2692 হাই-ভোল্টেজ কারেন্ট-লিমিটিং ফিউজ গ্রহণ করে। আমরা আপনার ট্রান্সফরমার সুরক্ষা প্রয়োজনীয়তার সাথে মিলে যাওয়া ফিউজ সরবরাহ করতে পারি (সাধারণত 6.3A থেকে 125A)। ফিউজ স্ট্রাইকিং পিন অপারেশন যান্ত্রিকভাবে একক-ফেজ ফল্ট সুরক্ষার জন্য তিন-পজিশন সুইচের সাথে যুক্ত।

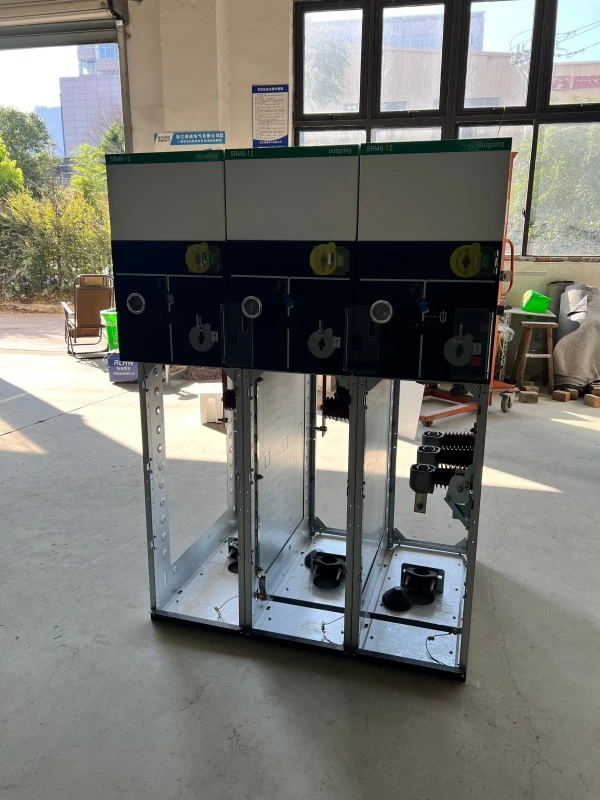

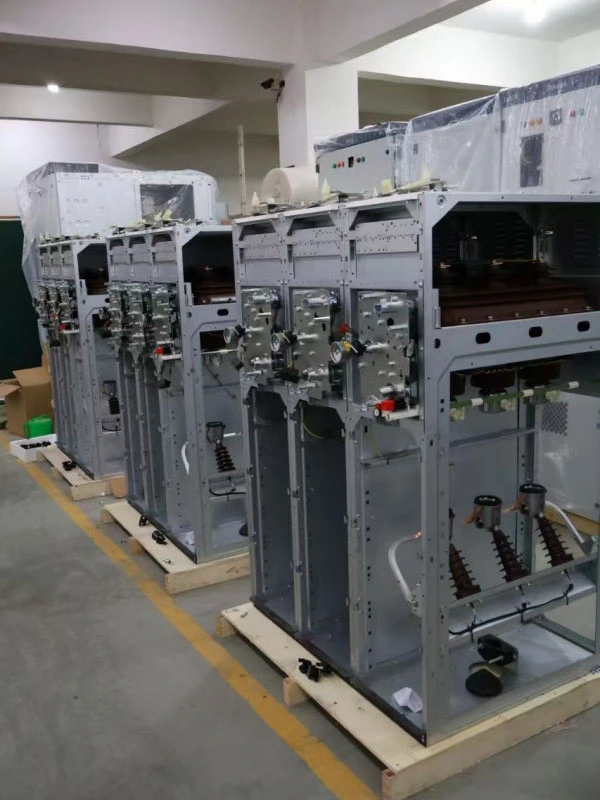

উত্পাদন বিবরণ

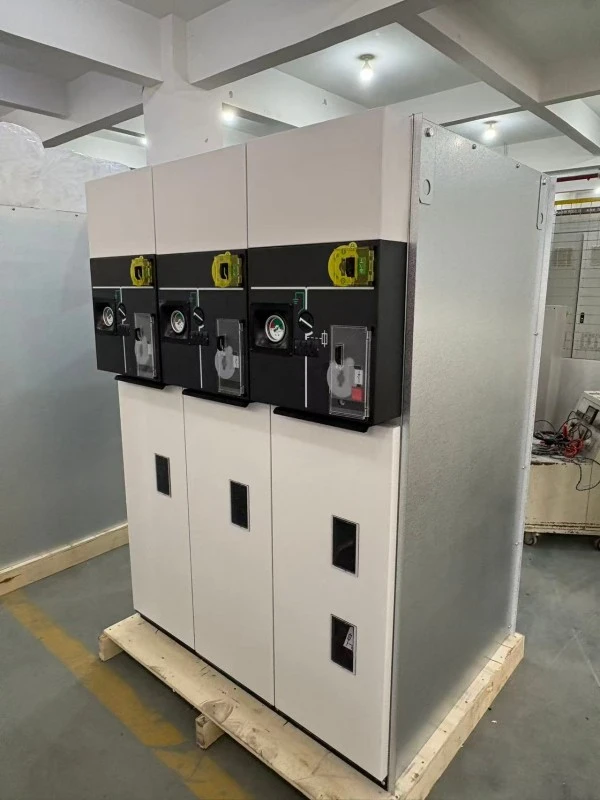

ঘের এবং সিলিং

HXGN এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিটে একটি 2.0 মিমি পুরু কোল্ড-রোল্ড স্টিল বা ঐচ্ছিক স্টেইনলেস স্টিল ঘের রয়েছে, যা ইলেক্ট্রোস্ট্যাটিক পাউডার লেপ দিয়ে সমাপ্ত (ন্যূনতম 80μm পুরুত্ব, RAL 7035 হালকা ধূসর)। আবরণটি 500-ঘন্টা লবণ স্প্রে পরীক্ষায় উত্তীর্ণ হয়। IP3X সুরক্ষা নিশ্চিত করে সমস্ত দরজা এবং প্যানেলে পলিউরেথেন ফোম গ্যাসকেটের মাধ্যমে সিল করা হয়। তারের বগিগুলিকে মূল সুইচের বগি থেকে আলাদাভাবে সীলমোহর করা হয় যাতে চাপের বিস্তার রোধ করা যায়।

লোড-ব্রেক সুইচ ডিজাইন

থ্রি-পজিশন লোড-ব্রেক সুইচ হল একটি ঘূর্ণায়মান ব্লেড টাইপ যার স্ব-পরিষ্কার রূপালী-ধাতুপট্টাবৃত পরিচিতি। আর্ক এক্সটিংগুইশিং চেম্বারটি একটি চৌম্বকীয় ব্লো-আউট নীতি ব্যবহার করে যা ইনসুলেটেড আর্ক চুটগুলির সাথে মিলিত হয়, যা 630A পর্যন্ত লোড কারেন্টের বাধা এবং তারের চার্জিং কারেন্ট (10A পর্যন্ত) তৈরি/ব্রেকিং সক্ষম করে। সুইচটিতে দুটি দৃশ্যমান বিরতি অবস্থান (খোলা এবং আর্থযুক্ত) এবং একটি বন্ধ অবস্থান রয়েছে — যা সামনের নকল প্যানেলে স্পষ্টভাবে নির্দেশিত।

ফিউজ-কম্বিনেশন ইউনিট

ট্রান্সফরমার সুরক্ষার জন্য, আমাদের এইচএক্সজিএন এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট স্ট্রাইকার-চালিত ট্রিপ মেকানিজমের সাথে একটি ফিউজ কম্পার্টমেন্টকে একীভূত করে। যখন একটি ফেজ ফিউজ কাজ করে, স্ট্রাইকার যান্ত্রিকভাবে লোড-ব্রেক সুইচটি তিনটি ফেজ খুলতে ট্রিগার করে, একক-ফেজ অপারেশন প্রতিরোধ করে। ফিউজ কম্পার্টমেন্ট আর্থিং সুইচের সাথে ইন্টারলক করা আছে — লোড সুইচ খোলা থাকলে এবং আর্থ সুইচ বন্ধ থাকলেই বগিটি খোলা যাবে।

নিরোধক সিস্টেম

সমস্ত বাসবার এবং সংযোগগুলি তাপ-সঙ্কুচিত টিউবিং (ক্রিপেজ-বর্ধিত প্রকার) বা ইপোক্সি পাউডার আবরণ দিয়ে উত্তাপযুক্ত। ফেজ বাধাগুলি DMC (ময়দা ছাঁচনির্মাণ যৌগ) বা SMC (শীট মোল্ডিং যৌগ) দিয়ে তৈরি করা হয় যার আর্ক রেজিস্ট্যান্স IEC 60243 অনুসারে ক্লাস 1 রেট দেওয়া হয়েছে। ন্যূনতম বায়ু ছাড়পত্র হল:

● 12kV: পর্যায়গুলির মধ্যে 125 মিমি, পৃথিবীতে 100 মিমি

● 24kV: পর্যায়গুলির মধ্যে 220mm, পৃথিবীতে 180mm

গুণমান এবং পরীক্ষার নিশ্চয়তা

প্রতিটি এইচএক্সজিএন এয়ার-ইনসুলেটেড সিলড রিং মেইন ইউনিট ডেলিভারির আগে রুটিন পরীক্ষার মধ্য দিয়ে যায়:

● প্রধান সার্কিট প্রতিরোধের পরিমাপ (মাইক্রো-ওহমিটার)

● পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (12kV এর জন্য 42kV/1min, 24kV এর জন্য 65kV/1min)

● প্ররোচিত ভোল্টেজ পরীক্ষা সহ্য করা

● যান্ত্রিক অপারেশন পরীক্ষা (প্রতিটি সুইচের জন্য 200 চক্র)

● সহায়ক সার্কিট নিরোধক পরীক্ষা (2kV/1মিনিট)

● ঘের সুরক্ষা যাচাইকরণ (IP3X বা IP4X প্রোব পরীক্ষা)

● আংশিক স্রাব পরিমাপ (<20pC 1.5× রেটেড ভোল্টেজে)

বিক্রয়োত্তর সেবা প্রতিশ্রুতি

ওয়ারেন্টি সময়কাল: চালানের তারিখ থেকে 12 মাস (প্রদেয় পরিষেবা চুক্তির সাথে 24 বা 36 মাস পর্যন্ত প্রসারিত)

প্রযুক্তিগত সহায়তা: আজীবন বিনামূল্যে প্রযুক্তিগত পরামর্শ; বিজ্ঞপ্তির 1 ঘন্টার মধ্যে প্রতিক্রিয়া
